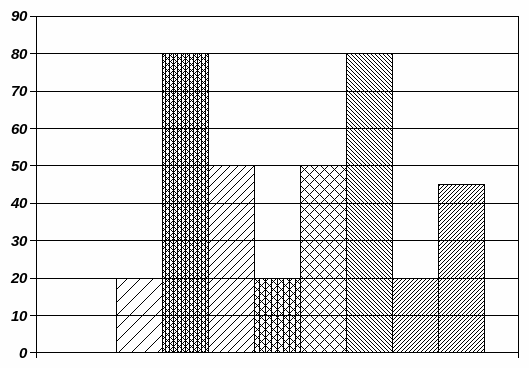

Пример размещения текстового материала, рисунков (графиков), формул

Ссылки на использованные источники

В тексте необходимо ссылаться на документ в целом или на его разделы и приложения, но не на подразделы, пункты, таблицы и иллюстрации. Ссылки на источники согласно ГОСТ 7.1-2003 дают в квадратных скобках в виде порядкового номера, под которым этот источник значится в списке использованных источников, с указанием страниц по типу:

• [5], если ссылка производится на документ в целом;

• [5, с. 49 - 51], если ссылка на раздел;

• [5, с. 241 - 243, прил. 4], если необходимо отослать к приложению.

Общие требования и правила составления библиографической ссылки, основные виды, структуру, состав, расположение в документах устанавливает ГОСТ Р.7.0.5-2008. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая ссылка. Общие требования и правила составления.

В конце текста пояснительной записки приводится список использованной литературы и др. источников. В список источников включаются все использованные источники, которые следует располагать в порядке появления ссылок в тексте.

Сведения о книгах должны включать: фамилию и инициалы автора, заглавие книги, место издания, издательство, год издания. Количественную характеристику (объем в станицах и количество иллюстраций) можно не сообщать. Фамилия автора приводится в именительном падеже. Если книга написана двумя и более авторами, их фамилии с инициалами указываются в той последовательности, в которой они написаны в книге. Выполнение списка и ссылки на него в тексте - по ГОСТ 7.32-2001, список использованной литературы и др. источников включают в содержание текста пояснительной записки.

Оформление листа со списком использованной литературы и других источников

3min С ПИСОК ИСПОЛЬЗАВАННОЙ ЛИТЕРАТУРЫ 1 Яковлев Г.С. Судовые энергетические системы - Л.: Судостроение, 2007 2 Сухарев Е.М. Судовые электрические станции, сети и их эксплуатация - Л.: Судостроение, 2005 3 Лейкин В.С. Судовые электрические станции и сети - М.: Транспорт, 2006 4 Никифоровский Н.Н., Королевский Б.И. Судовые электрические станции - М., Транспорт, 2005
					КМРК.26 02 06.011ПЗ	Лист
						34
Изм.	Лист	№ документа	Подпись	Дата

1.9 Подготовка работы к защите

1. Перед предоставлением работы на проверку руководителю автору необходимо:

1) проверить нумерацию страниц;

2) заменить страницы, на которых появились исправления;

3) проверить текст на наличие абзацев и окончание строк;

4) а также проверить:

• нет ли орфографических и пунктуационных ошибок;

• нет ли различия в условных обозначениях и сокращениях:

• правильно ли сделаны ссылки на текст, расчеты, рисунки, библиографию и т.д.

• не перепутаны ли элементы формул, имеющих сходные начертания,

• все ли буквенные символы расшифрованы, нет ли повторений;

• все ли страницы, таблицы, рисунки пронумерованы.

2. При просмотре законченной работы руководитель отмечает на полях пояснительной записки все замечания, которые должны быть учтены автором работы. Если необходимо представить дополнительные пояснения и расчеты, то их надлежит помещать на обороте предыдущей страницы.

3. По окончании выполнения курсовой работы титульный и заглавный листы пояснительной записки и графические документы подписывает автор и руководитель работы. Руководитель работы оформляет письменный отзыв о качестве работы автора по форме F-7.5-01.10.

По окончании выполнения курсовой работы титульный и заглавный листы пояснительной записки и графические документы подписывает автор, консультанты по отдельным разделам работы и руководитель работы. Руководитель работы оформляет письменный отзыв о качестве работы автора по форме F-7.5-01.24.

2. Основные обозначения общетехнических величин

2.1 Расчет рабочего цикла

Ne – эффективная мощность двигателя (кВт)

Ni – индикаторная мощность двигателя (кВт)

Neц – эффективная цилиндровая мощность двигателя (кВт)

Р_i, Р_е – среднее индикаторное и среднее эффективное давление цикла (Па)

D – диаметр цилиндра (м)

S – ход поршня (м)

i – тактность двигателя

z – число цилиндров

Vs – рабочий объем цилиндра (м³)

Vc – объем камеры сжатия (м³)

Va – полный объем цилиндра (м³)

n – частота вращения коленчатого вала (с^-1)

c_m – средняя скорость поршня (м/с)

b_i, b_e – удельный индикаторный и эффективный расход топлива (кг/кВтчас)

Q_H – низшая теплота сгорания топлива (теплотворная способность топлива) (КДж/кг)

Т_о, Р_о – температура в ⁰К и давление окружающей среды (МПа) ГОСТ 10150-2014

Т_а, Р_а – температура и давление в конце процесса наполнения

Т_с, Р_с – температура и давление в конце процесса сжатия

Т_z, Р_z – максимальная температура и максимальное давление цикла

Т_в, Р_в – температура и давление в конце процесса расширения

Т_r, Р_r – температура и давление остаточных газов

Р_т – давление газов в выпускном коллекторе

Т_к, Р_к – температура и давление после нагнетателя

n_к – показатель политропы сжатия в нагнетателе

∆Т_хол – перепад температуры воздуха на холодильнике после нагнетателя

∆Р_хол – потеря давления воздуха на холодильнике после нагнетателя

Т_s, Р_s – температура и давление свежего заряда воздуха перед органами впуска

n₁, n₂ – средний показатель политропы сжатия и расширения в цилиндре двигателя

ƞ_н – коэффициент наполнения цилиндра двигателя свежим зарядом воздуха

_r – коэффициент остаточных газов

λ – степень повышения давления

ρ – степень предварительного расширения

ε – степень сжатия

δ – степень последующего расширения

α – коэффициент избытка воздуха

L₀, L – теоретически необходимое и действительное количество воздуха, необходимое для сгорания 1 кг топлива (КМоль/кг)

М – количество молей продуктов сгорания (КМоль/кг)

β₀, β – теоретический и действительный коэффициент молекулярного изменения

ζ – коэффициент использования тепла в процессе горения

С’_v – средняя мольная изохорная теплоемкость воздуха (кДж/КМоль ⁰К)

С”_vm, C”_pm– средняя мольная изохорная и изобарная теплоемкости продуктов сгорания

Ψ – потерянная доля хода поршня в процессе газообмена двухтактных двигателей

– коэффициент полноты индикаторной диаграммы

Примечание: Все давления значений расчетных точек цикла даются в абсолютных величинах, а температуры в градусах Кельвина.
