Рис. 1‑11 Структура цикла системы ИКМ-30
-
Система икм-24
В ИКМ-24 для компрессии сигнала используется μ-закон:
y = sqn(x)[ln (1+μ|x|)/ln(1+μ)]
где x – вход;
y – выход;
μ=255
Длительность цикла ИКМ-24 составляет 125 мкс. В составе цикла организуется 24 речевых канала. 12 циклов составляют сверхцикл. В системе ИКМ-24 не предусматривается отдельного сигнального канала. Для передачи сигнализации применяется метод захвата бита. Для этого в двух циклах внутри сверхцикла (№6 и №12) первые 7 бит в каждом временном интервале используются для кодирования речи, а последний 8-ой бит используется для передачи сигнализации. Такое использование битов не оказывает заметного влияния на качество передачи речи.
Таблица 1-1 Распределение каналов в системе ИКМ-24
-
№ цикла
№ задействованных бит
Канал сигнализации
Передача речи
Сигнализация
1
1-8
2
1-8
3
1-8
4
1-8
5
1-8
6
1-7
8
А
7
1-8
8
1-8
9
1-8
10
1-8
11
1-8
12
1-7
8
В
Скорость передачи информации по одному каналу составляет 64 кбит/с, т.о. общая скорость передачи потока ИКМ-24 равна 1544 кбит/с.
-
Система икм-15
Цикл ИКМ-15 состоит из 16 временных интервалов по 8 бит, из которых 15 используются для организации речевых каналов, один является служебным. Длительность каждого интервала 7,8 мкс. Длительность цикла составляет 125 мкс. 16 циклов образуют сверхцикл.

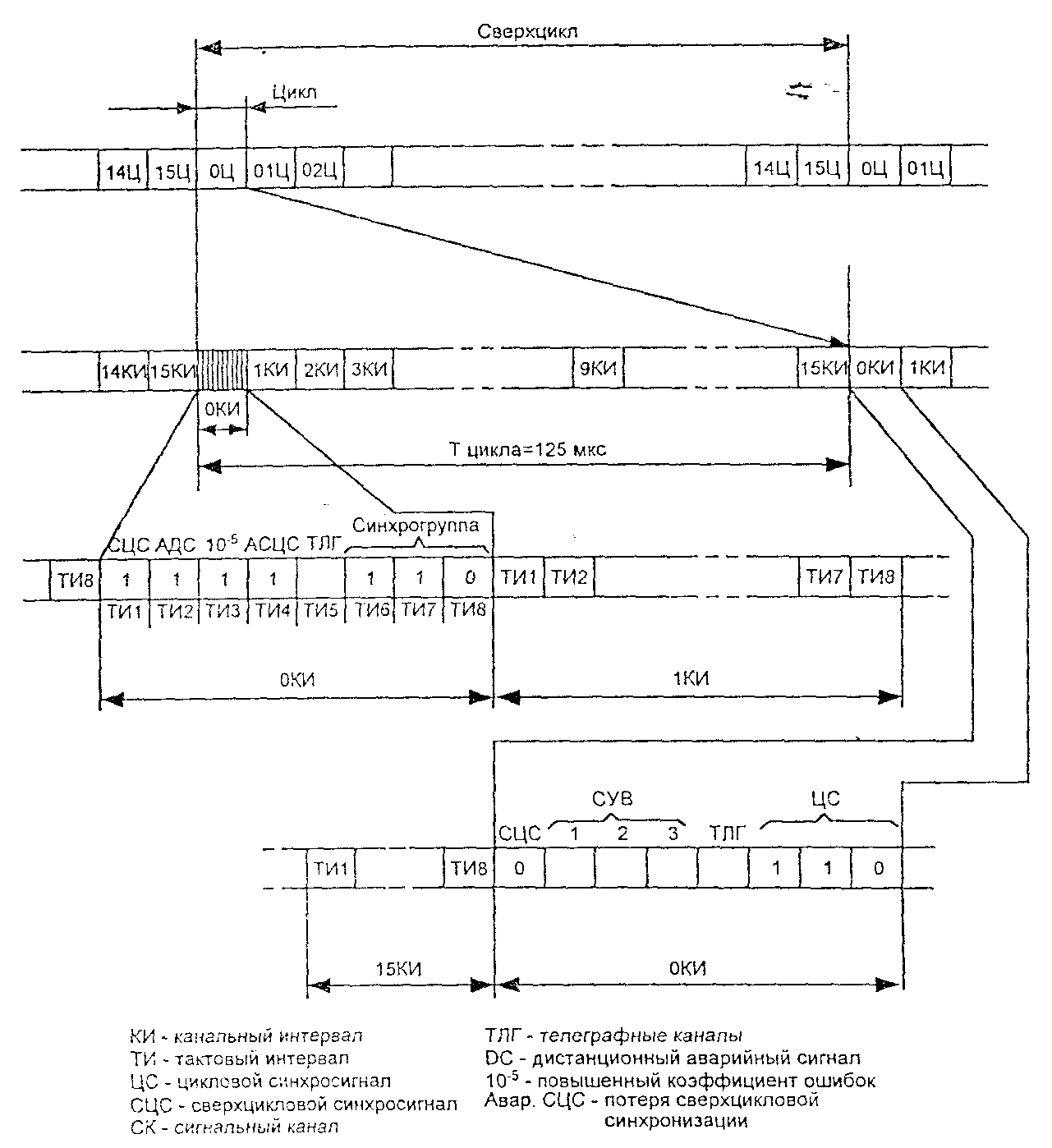

Рис. 1‑12 Структура цикла системы ИКМ-15
В нулевом временном интервале нулевого цикла в первом разряде передается «1» для сверхцикловои синхронизации (СЦС); во втором разряде «1» передает информацию об аварии на дальнем конце, в третьем - превышение коэффициента ошибок величины 10-5, в четвертом - «1» соответствует аварии сверхцикловои синхронизации.
В пулевом временном интервале всех остальных циклов в первом разряде передается «0», во втором и третьем разрядах передаются первый и второй сигнальные каналы 1...15 разговорных каналов, четвертый остается в резерве.
В нулевом временном интервале всех циклов в пятом разряде передается низкочастотная цифровая информация (телеграфный канал), шестой, седьмой и восьмой разряды служат для передачи циклового синхросигнала (110).
Таким образом, в одном цикле размещается 128 бит, что соответствует скорости передачи 1024 кбит/с.
