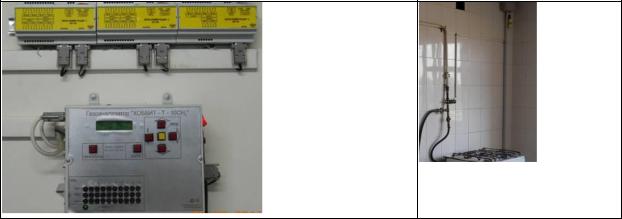

7. Принцип действия систем сигнализаторов загазованности САКЗ

При повышении концентрации природного (CH4) или угарного газа

(CO) в помещении до уровня порога 1, соответствующий сигнализатор газа выдает визуальный и звуковой сигналы, также электрический сигнал для аппаратуры управления. В версиях САКЗ-МК-2, САКЗ-МК-3 этот сигнал поступает на блок сигнализации и управления БСУ или БСУ-К, который в свою очередь также осуществляет световую индикацию (БСУ-К - и звуковую сигнализацию) и включает вентиляционное устройство. При дальнейшем возрастании концентрация газа, и по достижении порога 2 сигнализация срабатывает аналогично. По этому сигналу БСУ (в модификации САКЗ-МК-

2) или БСУ-К (в версии САКЗ-МК-3) подает электрический сигнал на клапан,

который перекрывает газоподачу. В версиях САКЗ-МК-1, САКЗ-МК-1-1Т

обязанности блока сигнализации и управления в части управления клапаном выполняет сигнализатор газа СЗ-1-1Г, СЗ-1-2Г или СЗ-1-1ГТ.

В системе сигнализации и контроля загазованности САКЗ-МК-3 при срабатывании датчика, свидетельствующем о выходе одного из параметров технологического процесса за допустимый диапазон, неисправности оборудования, пожаре или взломе, блок сигнализации и управления котельной БСУ-К осуществляет выдачу звуковой и световой информации о конкретной причине тревоги, а также закрывает клапан КЗГЭМ-У (кроме случая взлома). Во всех случаях, при перекрытии подачи газа (по сигналам внешних датчиков или по 2-му порогу загазованности) свечение соответствующего визуального индикатора сохраняется после исчезновения аварийного сигнала неограниченно долго (до нажатия кнопки «Сброс»), а это позволяет точно установить причину остановки необслуживаемой котельной.

При наличии в составе системы газосигнализаторов удаленного пульта ПДС, ПД или ПК, располагаемого в месте нахождения дежурного персонала,

на нем дублируется аудио и визуальная индикация аварийных ситуаций (в

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

системе САКЗ-МК-3 - в несколько сокращенном объеме).

Система обеспечивает закрытие клапана при отключении питающей сети. Для устойчивой работы в условиях кратковременных падений сетевого напряжения предусмотрена задержка в несколько секунд.

В системе сигнализаторов газа САКЗ-МК осуществляется проверка целостности всех соединительных кабелей. Есть специальная световая индикация повреждения линий связи: с клапаном на блоке сигнализации и управления, с диспетчерским пультом - на пульте, при нарушении целостности линии, между сигнализаторами загазованности и блоком сигнализации и управления, система контроля целостности линии реагирует подобно реакции на загазованность с выдачей световой и звуковой сигнализации и перекрытием подачи газа.

При комплектации клапаном с индикацией состояния (КЗГЭМ-УИ)

обеспечивается БСУ-К, ПДС, ПД.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

8. Системы контроля газа САКЗ-МК строятся на базе следующих изделий

система автоматического контроля загазованности природным газом типа СЗ-1;

система автоматического контроля загазованности оксидом углерода типа СЗ-2;

клапаны запорные газовые типов: КЗГЭМ-У, КЗЭУГ, КЗГЭМ-ВД;

блоки сигнализации и управления БСУ, БСУ-К;

вспомогательные устройства: пульты диспетчерские (ПД, ПДС),

пульты контрольные (ПК) и другие.

Часть компонентов элементной базы систем, такие как Система автоматического контроля загазованности и клапаны, некоторые пульты могут применяться самостоятельно вне конфигурации систем.

Также, помимо указанных выше возможностей, система обладает рядом преимуществ, которые позволяют в составе систем контроля газа САКЗ, САКЗ-МК применять нормально-закрытые и нормально-открытые клапана других производителей, наращивать количество подключаемых сигнализаторов для охвата больших территорий.

Для систем газосигнализаторов САКЗ-МК имется возможность подключения пульта диспетчерского по радиоканалу на расстоянии до 200 м.

Для удобства использования популярно подключение САКЗ-МК к GSM-

извещателю. Применяется в городском хозяйстве, где проблематично прокладывать кабель.

Системы автоматического контроля газа очень просты при монтаже,

наладке, обслуживании.

Ряд таких достоинств как:

простота конструкции;

высокая надежность;

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

комплектность, позволяющая производить полный монтаж «под ключ»;

низкая стоимость;

позволяет пользователям систем газовых сигнализаторов выбирать их и в дальнейшем.
