Материал: Шпетна О.В А-18-1 кур арх буд фіз
ІV. Графік падіння температури в товщі огороджувальної конструкції |
|
|
|||||||
τв=tв - tв-tх.м. * Rз |
|
τв= |
20 - 20+5,1 * 0,11 |
= 19,27°С - t°С пов. біля стіни |
|
||||
Rст |
|
|
|
3,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
де tх.м. = -5,1°С (за ДСТУ для Вінниці) |
|
|
|
|
|
||||
τВ1= 20 - 20+5,1 * (0,11+0,172) = 18,13°С |
|
|
|
|
|
||||
3,8 |
|
|
|
|
|
|
|
|
|
τВ2=20 - 20+5,1 * (0,11+0,172+0,461)= 15,09°С |
|
|
|
|
|
||||
3,8 |
|
|
|
|
|
|
|
|
|
τВ3= 20 - 20+5,1 * (0,11+0,172+0,461+0,019)= 14,97°С |
|
|
|
|
|||||
3,8 |
|
|
|
|
|
|
|
|
|
τВ4= 20 - 20+5,1 * (0,11+0,172+0,461+0,019+3)= -4,82°С |
|
|
|
|
|||||
3,8 |
|
|
|
|
|
|
|
|
|
τВзовн.= 20 - 20+5,1 * (0,11+0,172+0,461+0,019+3+0,02)= -4,96°С |
|
|
|
||||||
3,8 |
|
|
|
|
|
|
|
|
|

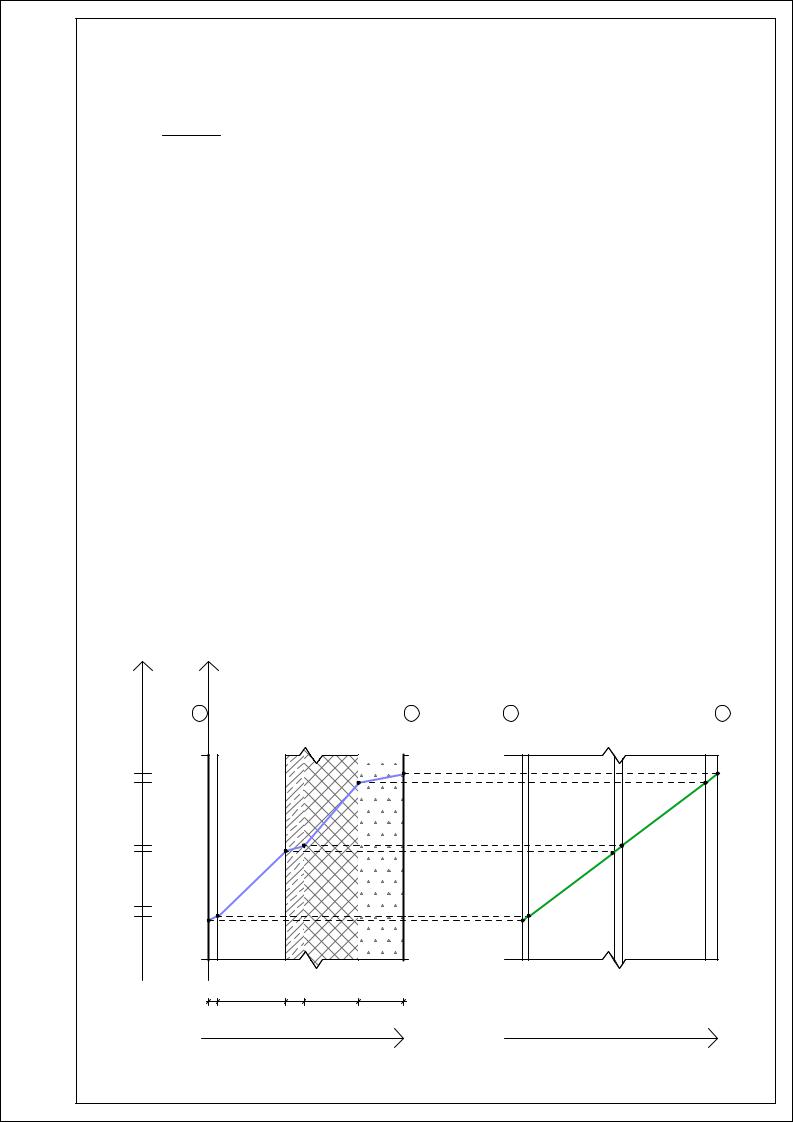

Графік падіння to в товщі огороджувальної коннструкції |
|
|
|
|
|||||
- |
|
|
|
+ |
- |
|
|
|
+ |
5 |
4 |
3 |
2 |
1 |
5 |
4 |
3 |
2 |
1 |
19,27 |
|
|
|
|
|
|
|
|
|
18,13 |
|
|
|
|
|
|
|
|
|
15,09 |
|
|
|
|
|
|
|
|
|
14,97 |
|
|
|
|
|
|
|
|
|
0°С |
|
|
|
|
|
|
|
|
|
-4,82 |
|
|
|
|
|
|
|
|
|
-4,96 |
|
|
|
|
|
|
|
|
|
0,02 |
0,15 |
0,4 |
0,12 |
0,10 |
R5 |
R4 |
R3 |
R2 |
R1 |
|
|
|
|
δ |
|
|
|
|
R |
|
|
|
|
4 |
|
|
|
|
|
V. Розрахунок вологісного стану огороджувальної конструкції
Вихідні дані: |
|
|
|
Розрахункова температура |
tвн = +20°С |
|
|
Значення відносної вологості |
φв=55% |
|
|
Сереньомісячна температура по січню |
tзовн. = -5,1°С |
для Вінниці |
|
Середньомісячна відносна вологість за ДСТУ |
φ=85% |
|
|
Графік розподілу парціального тиску насиченої водяної пари (Е) в товщі огороджувальної конструкції визначається по значеннях температур з теплотехнічного розрахунку (52 ст. додаток 1)
ЕВ = 2238Па |
τВ =19,27°С |
||
|
|
|
|
ЕВ1-2 |
= 2077 Па |
τВ1 |
=18,13°С |
|
|
|
|
ЕВ2-3 |
= 1716 Па |
τВ2 |
=15,09°С |
|
|
|
|
ЕВ3-4 |
= 1695 Па |
τВ3 |
=14,97°С |
ЕВ4-зовн. = 453,5 Па |
τВ4 |
=-4,82°С |
|
Езовн. =451 Па |
τВзовн. =-4,96°С |
||
|
|
||
|
|
|
|
VI. Парціальний тиск водяної пари:
е=0,01*φ *Е
Внутрішнього повітря: еВ=0,01*φ *ЕВ = 0,01*55*2238= 1230,9 Па
Зовнішнього повітря: еВ=0,01*φ *ЕЗ =0,01*85*451= 383,35 Па
VII. Опір паропроникності:
|
i=n |
δi |
|
δ |
|
|
R = ∑ |
|
[1] = м2 год Па/м2 |
||||
μi |
= μ |
|||||
e |
i=1 |
|
||||
1.Керамзитобетон: Rn1=0,10/0,075= 1,33 м2 год Па/м2
2.Пінобетон: Rn2=0,12/1,17= 0,10 м2 год Па/м2
3.Залізобетон: Rn3=0,04/0,03= 1,33 м2 год Па/м2
4.Плити утеплення: Rn4=0,15/0,025= 6 м2 год Па/м2
5.Вапняно піщаний розчин: Rn1=0,02/0,12= 0,16 м2 год Па/м2
Rе= 8,92 м2 год Па/м2
5
VIII. Парціальний тиск в товщі огороджувальної конструкції розраховується за |
||||||||||||
наступною формулою: |
|
|
ев - езовн. *Reх |
|
|
|
||||||
|
|
|
|
ех= |
ев - |
|
|
|
||||
|
|
|
|
|
|
∑Re |
|
|
|
|
|
|
де |
Reх |
- опір паропроникнення огороджувальної конструкції на відстані |
х |
від |
||||||||
внутрішньої поверхні |
|
|
|
|
|
|
|
|
|
|||
|
∑Re |
- опір паропроникнення огороджувальної конструкції |
|
|
||||||||
e1-2 = 1230,9 - |
1230,9 - 383,35 |
*1,33 = 1104,52 |
|
|
|
|
||||||
|
|
|
8,92 |
|
|
|
|
|
|
|
|
|
e2-3 = 1230,9 - 95,01*(1,33+0,10) = 1095,04 |
|
|
|
|
|
|
||||||
e3-4 = 1230,9 - 95,01*(1,33+0,10+1,33) = 968,68 |
|
|
|
|
|
|||||||
e4-5 = 1230,9 - 95,01*(1,33+0,10+1,33+6) = 398,62 |
|
|
|
|
||||||||
e5 = 1230,9 - 95,01*(1,33+0,10+1,33+6+0,16) =383,42 |
|
|
|
|||||||||

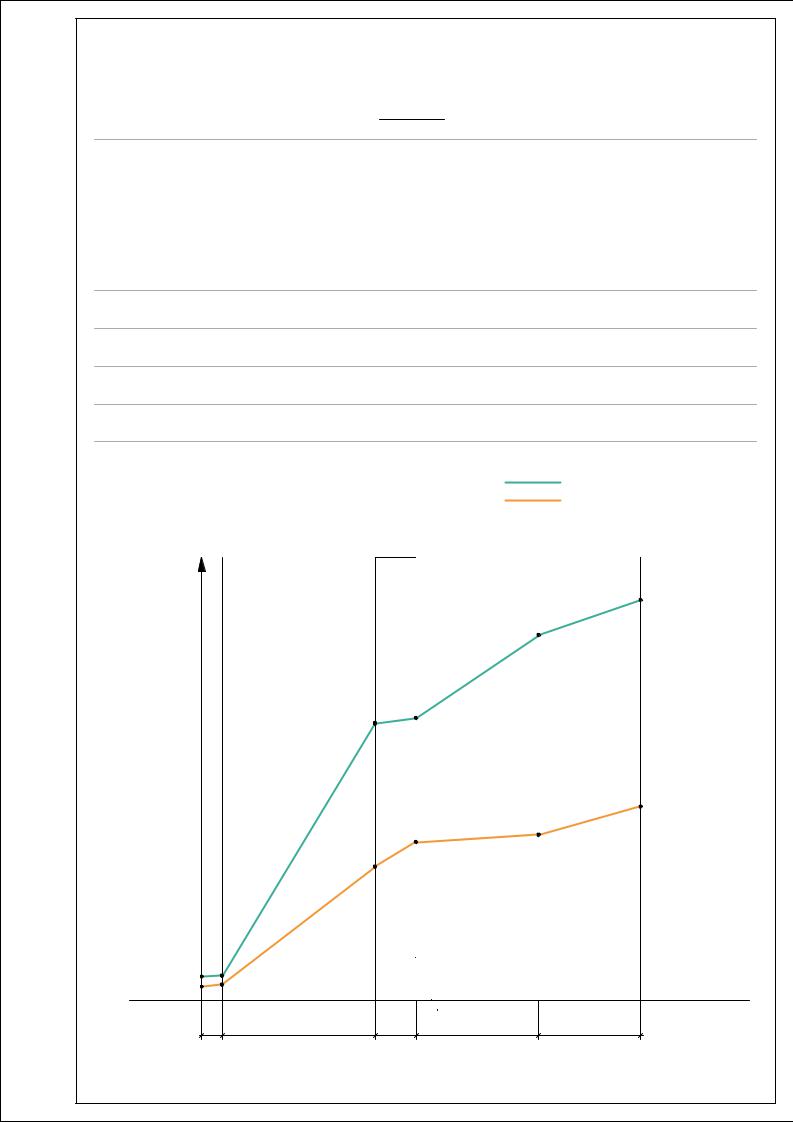

Графік зміни парціального тиску в товщі |
|
- Парціальний тиск насиченої пари |
|
|||||||||
огороджувальної коннструкції |
|
|
|
|
|
|||||||
|
|
|
|
- Звичайний парціальний тиск |
|
|
||||||
Па |
|
5 |
|
4 |
|
3 |
|
|
2 |
1 |
|
|
2300 |
|
|
|
|
|
|
|
|
|
|
|
|
2250 |
|
|
|
|
|
|
|
|
|
2238 Па |
|
|
|
|
|
|
|
|
|
|
|
|
Ех |
|
|
2000 |
|
|
|
|
|
|
|
|
2077 Па |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1750 |
|
|
|
|
|
1716 Па |
Ех |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1695 Па |
Ех |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
1500 |
|
|
|
|
|
|
|
|
|
|
|
|
1250 |
|
|
|
|
|
|
|
|
|
1230,9 Па |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ех |
|
|
|
|
|
|
|
1095,04 Па |
|
ех |
1104,52 Па |
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
968,68 Па |
ех |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
750 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ех |
ех |
|
|
|
|
|
|
|
|
500 |
Ех |
453,5 Па |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
451 Па |
|
398,62Па |
|
|
|
|
|
|
|
|
|
|
383,42 Па |
ех |
|
|
|
|
|
|
|
|
|
||
250 |
|
0,02 |
|
0,15 |
|
0,40 |
|
|
0,12 |
0,10 |
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
6 |
|
|
|
|
|
Висновок:
Значення приведеного( розрахункового) опору теплопередачі R∑=0,802 м² ° С/Вт, не відповідало ормативним вимогам з теплоізоляції. Тому до конструктивного шару додали додакткові матеріали: утеплювач та вапняно піщаний розчин. Тепер R∑ > Rнорм , тож дана конструкція відповідає нормативним вимогам з теплоізоляції.
Температура на внутрішній τв°С поверхі перевищує значення точки роси tp, тому конденсату на внутрішній поверхні огороджувальної конструкції немає.
Парціальний тиск водяної пари (е) не перевищуе парціальний тиск насиченої водяної пари (Е), це забеспечує нормальний вологісний режим, стіни не потрибують захисний шар пароізоляції.
7
Bикористана література:
1.ДБН в.2.6-31:2006 "ТЕПЛОВА ІЗОЛЯЦІЯ БУДІВЕЛЬ"
2.ДСТУ-н б в.1.1-27:2010 "Будівельна кліматологія"
3.https://stud.com.ua/27019/tovaroznavstvo/vologisniy_rezhim_ogorodzhuvalnih_konstruktsiy
