Материал: Шпетна О.В А-18-1 кур арх буд фіз

М³н³стерство осв³ти ³ науки Укра¿ни

Ки¿вський Нац³ональний Ун³верситет Буд³вництва ³

Арх³тектури

Кафедра арх³тектурних конструкц³й

Розрахунково-граф³чна робота з

буд³вельно¿ ф³зики

на тему «Теплотехн³чний розрахунок огороджувальних

конструкц³й»

Виконала: ст.гр. А-18-1

Шпетна О.В.

Перев³рив: Мартинов В.Л.

Êè¿â - 2020 í.ð.

-

+

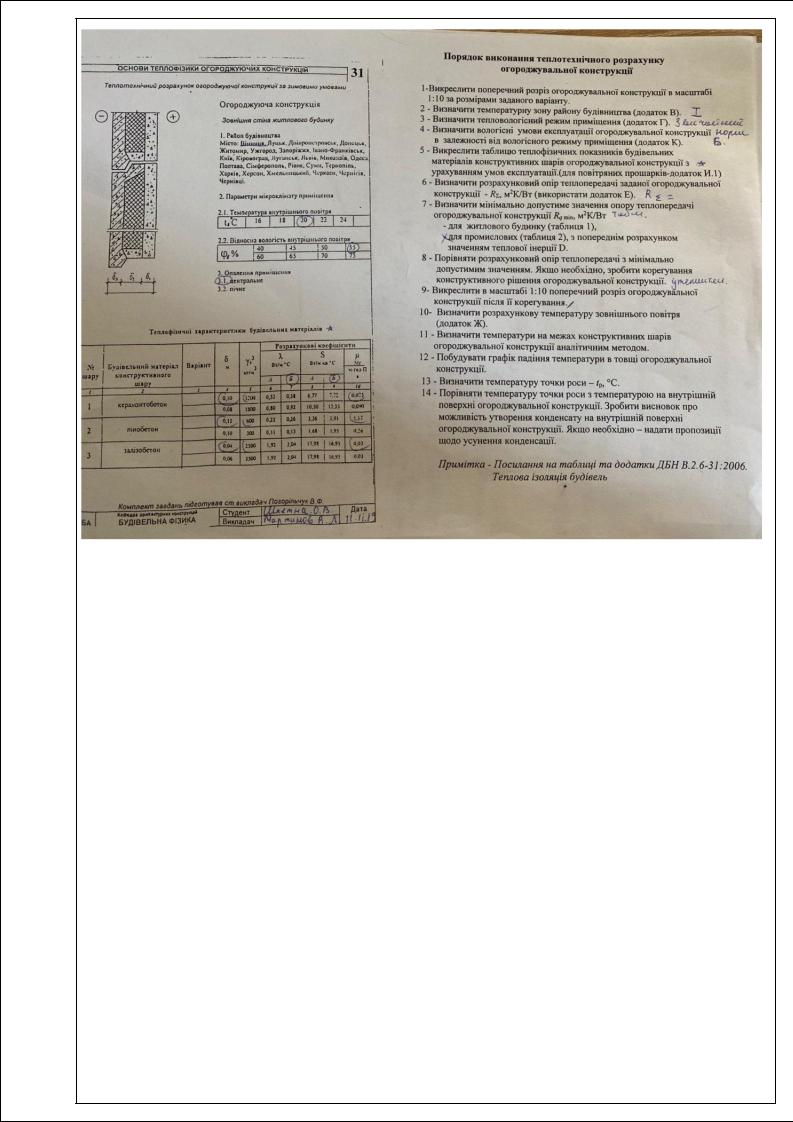

І. Вихідні дані:

δ3

δ2

δ1

І.1. Огороджуюча конструкція - зовнішня стіна житлового будинку

І.2. Район будівництва: м. Вінниця

І.3. Умови екстплуатації огороджувальної конструкції:

І.3.1. Вологісний режим - нормальний (за ДБН В.2.6 - 31.2006 ст.29 додаток Б)

І.3.2. Розрахункова температура: tвн внутрішня +20°С

tз зовнішня -22°С (за ДСТУ-Н Б В.1.1-27:2010

Будівельна

кліматологія)

І.3.3. Відносна вологість (за ДБН ст.19 додаток Г) φв=55%

І.4. центральне опалення приміщення

ІІ. Опір теплопередачі багатошарової огорождувальної конструкції розраховуємо за

наступною формулою:

R∑ = 1/ внутр + ∑Ri + 1/ зовн

R∑ = 1/ в + δ1/λ1 + δ2/λ2 + δ2/λ2 + δ2/λ2 +1/ з

де

внутр, зовн - коефіцієнти теплопередачі внутрішньої та зовнішньої поверхні

огороджувальної конструкції (Вт/м² °С)

Ri - термічний опір шару конструкції (м² °С/Вт)

λ1 - теплопровідність матерілу шату конструкції (Вт/м °С)

Rвнутр

=1/ внутр = 1/8,7 = 0,11 м² °С/Вт

внутр = 8,7 Вт/м² °С

Rзовн

=1/ зовн = 1/23 = 0,04 м² °С/Вт

зовн = 23 Вт/м² °С

1

Опір теплопередачі шару:

Ri=δі/λі - товщина/теплопровідність

D=Ri*S

шар

матеріал

δ, м

γ˳, кг/м

λ, Вт/м °С

Ri, м² °С/Вт

S, Вт/м² °С

D

μ,

Мг/м*год*Па

1

Керамзитобетон

0,10

1 200

0,58

0,172

7,72

1,327

0,075

2

Пінобетон

0,12

600

0,26

0,461

3,91

1,802

1,17

3

Залізобетон

0,04

2500

2,04

0,019

16,95

0,332

0,03

∑

0,652

3,461

Сумарний опір теплопередачі стіни:

R∑ = Rвнутр + ΣRi + Rзовн = 0,11 + 0,652 + 0,04 = 0,802 м² °С/Вт

За за ДСТУ-Н Б В.1.1-27:2010 Будівельна кліматологія порівнюємо визначений опір з

вимогами відповідно до температурної зони.

Для Винниці - I температурна зона - Rнорм = 3,3 м² °С/Вт

Так як R∑ < Rнорм , тож дана конструкція не відповідає нормативним вимогам з

теплоізоляції.

Тому треба додати конструктивного шару такі матеріали:

4

Утеплювач

0,15

45

0,05

3

0,54

1,62

0,025

плити

з піностерола

5

Вапняно піщаний

0,02

1600

0,81

0,02

9,76

0,195

0,12

розчин

∑

3,672

5,276

Сумарний опір теплопередачі стіни:

R∑ = Rвнутр + ΣRi + Rзовн = 0,11 + 3,672+ 0,04 = 3,822 м² °С/Вт

Тепер R∑ > Rнорм , тож дана конструкція відповідає нормативним вимогам з теплоізоляції.

-

+

2

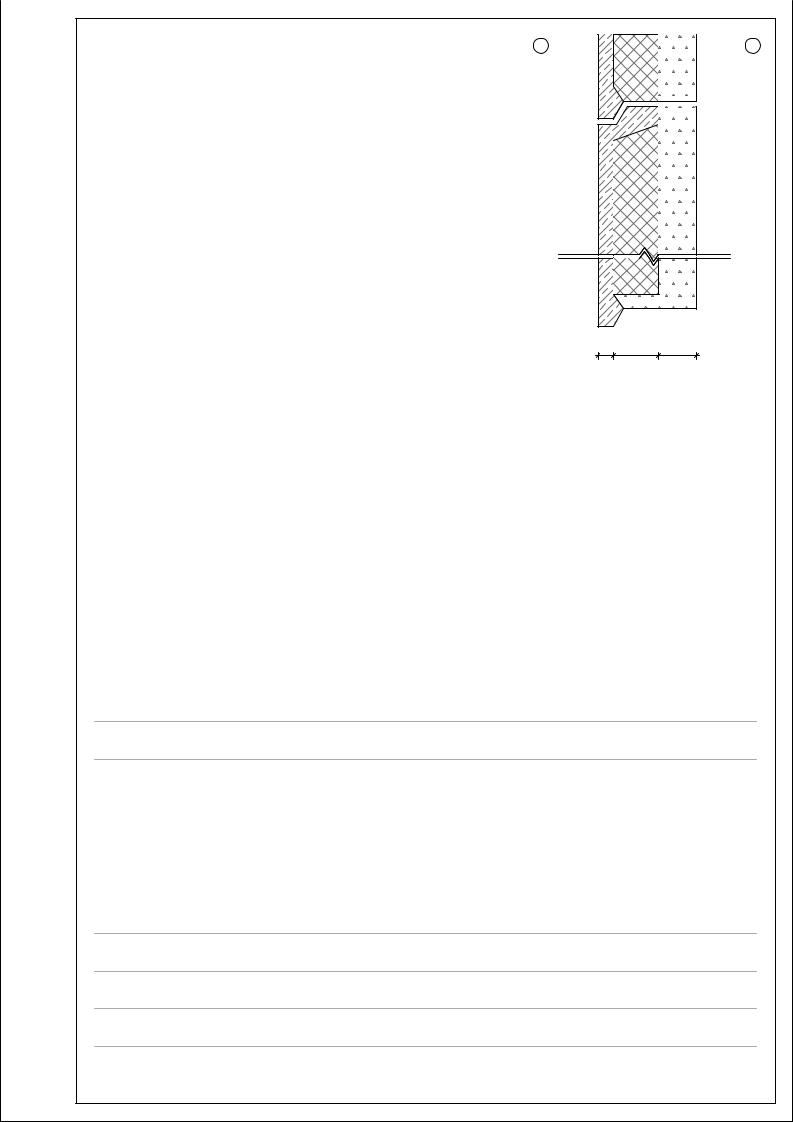

δ5

δ4

δ3

δ2

δ1
