Материал: Сердце

Зубец R - распространение возбуждения по межжелудочковой перегородке

• Высота зубца R в отведениях от конечностей не превышает обычно 20 мм, а в грудных отведениях — 25 мм

Зубец S- процесс распространения волны возбуждения в базальных отделах межжелудочковой перегородки правого и левого желудочков

• амплитуда зубца S в различных отведениях колеблется в больших пределах, не превышая 20мм.

Сегмент RS-T- отрезок от конца комплекса QRS до начала зубца T

• полный охвата возбуждением обоих желудочков

• в отведениях от конечностей расположен на изолинии (0,5мм).

Зубец T- процесс быстрой конечной реполяризации(скорость восстановления МП клеток миокарда) миокарда желудочков

• Разность потенциалов между еще деполяризованными участками и восстановившими положительный заряд

• В норме зубец Т всегда положительный в отведениях I, II, aVF, V- V, причем T>T, а T>T. В отведениях III, aVL и V зубец Т может быть положительным, двухфазным или отрицательным. В отведении aVR зубец Т в норме отрицательный.

• Самая изменчивая часть ЭКГ

• Интервал Т-Р - изопотенциальная линия(отсутствие разности в миокарде желудочков и предсердий)

Интервал Q-T(QRST). Интервал Q-T называют электрической систолой желудочков.

• Его продолжительность зависит в первую очередь от числа сердечных сокращений: чем выше частотаритма, тем короче должный интервал Q-T(электрическая систола). Нормальная продолжительность интервала Q-T определяется по формуле Базетта: Q-T=K, где К – коэффициент, равный 0,37 для мужчин и 0,40 для женщин;

Им поглощается реполяризация предсердий

Вопрос№77.Как осуществляется оценка сердечного ритма и проводимости по ЭКГ.

Начинают с проверки техники еѐ регистрации:

а) наличие помех;

б) амплитуда контрольного милливольта (должна соответствовать 10 мм);

в) скорость движения бумаги

Анализ сердечного ритма и проводимости:

1. регулярности сердечных сокращений (регулярность ритма оценивается по интервалам называется регулярным, или правильным R-R)

2. подсчет частоты сердечных сокращений (ЧСС)

3. определение источника возбуждения(водителя ритма) В норме водителем ритма является СА-узел. Синусовый ритм характеризуется: наличием во II стандартном отведении положительных зубцов P, предшествующих каждому комплексу QRS, постоянной одинаковой формой зубцов P в одном и том же отведении (ищут, где находится водитель ритма, который вызывает сокращения предсердий и желудочков

4. оценка проводимости. Для правильного учета проводимостиучитывают скорость записи. Для оценки проводимости измеряют: длительность зубца P (отражает скорость проведения импульса по предсердиям), в норме до 0.1 c. длительность интервала P - Q (отражает скорость проведения импульса от предсердий до миокарда желудочков); интервал P - Q =(зубец P) + (сегмент P - Q).

Определение положения электрической оси сердца

Положение электрической оси сердца в шестиосевой системе Бейли количественно выражается углом α, который образован электрической осью сердца и положительной половиной оси I стандартного отведения

Анализ зубца p, желудочкового комплекса qrs, сегмента s–t, зубца t

Электрокардиографическое заключение

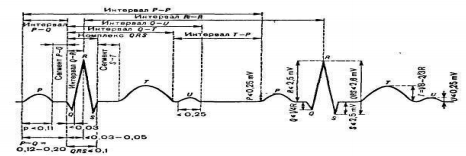

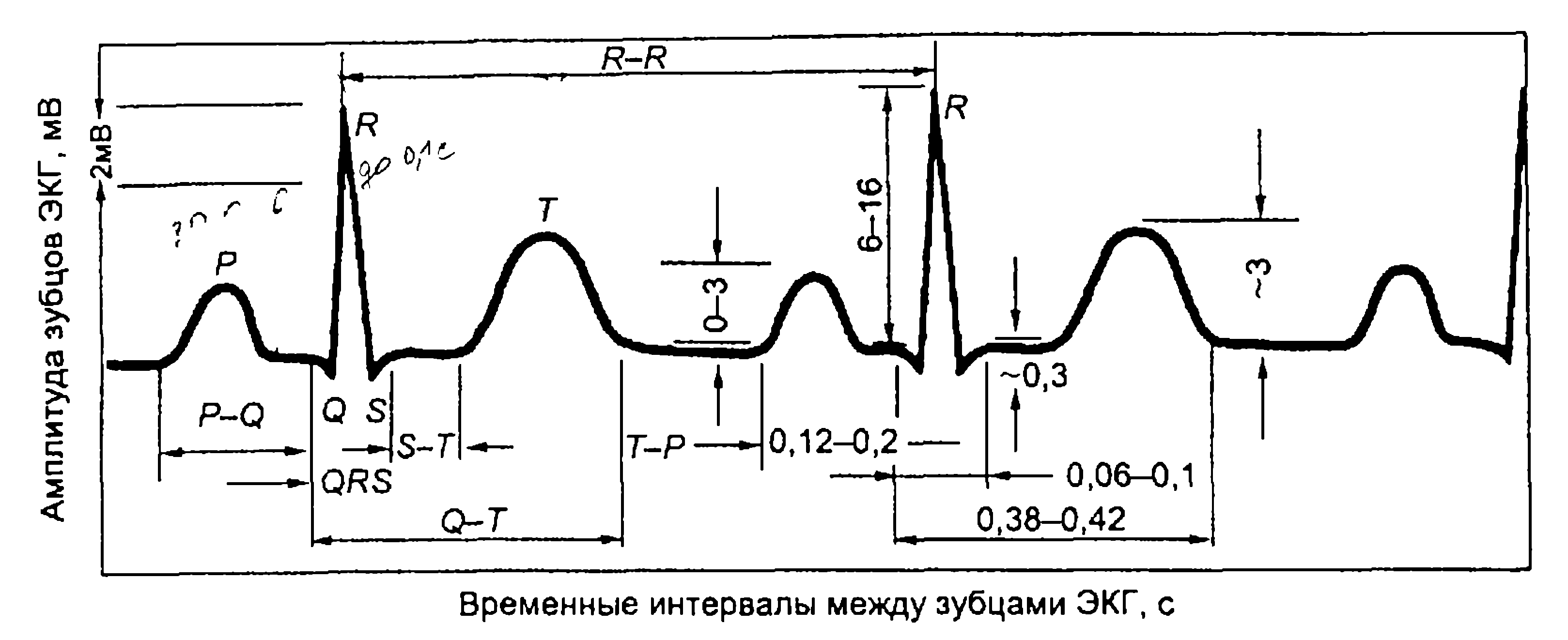

Вопрос№78.Вольтаж зубцов и продолжительность интервалов ЭКГ.

Интервал P-Q (время прохождения возбуждения по предсердиям до миокарда желудочков;) 0,12-0,2с.

Интервала Q— Т зависит от частоты сердечных сокращений и это электрическая систола желудочков; 0,38-0,42с.

Продолжительность комплекса QRS (0,04— 0,10 с) соответствует времени, необходимому для деполяризации миокарда желудочков.

Вольтаж:

• P-0.1-0.2 мВ,

• R-6-16,

• T-0.5

• зубец P - предсердный комплекс;

• интервал PQ - время прохождения возбуждения по предсердиям до миокарда желудочков;

• комплекс QRS - желудочковый комплекс;

• зубец q - возбуждение левой половины межжелудочковой перегородки;

• зубец R - основной зубец ЭКГ, обусловлен возбуждением желудочков;

• зубец s - конечное возбуждение основания левого желудочка (непостоянный зубец ЭКГ);

• сегмент ST - соответствует периоду сердечного цикла, когда оба желудочка охвачены возбуждением;

• зубец T - регистрируется во время реполяризации желудочков;

• интервал QT - электрическая систола желудочков;

• зубец u - клиническое происхождение этого зубца точно неизвестно (регистрируется не всегда);

• сегмент TP - диастола желудочков и предсердий.

Вопрос№79.Понятия о фактических и должных величинах.

Фактические величины-показатели действительные, полученные из реальной практики, отражающие истинный исход.

Должные величины- выводятся на основе изучения связей показателей с возрастом, массой тела, полом человека.

Вопрос№80.Как рассчитать должную продолжительность электрической систолы.

формула Базетта Q-T=K, где К – коэффициент, равный 0,37 для мужчин и 0,40 для женщин

Должная продолжительность электрической систолы=длительность сердечного цикла * на показатель Базетта/ 100

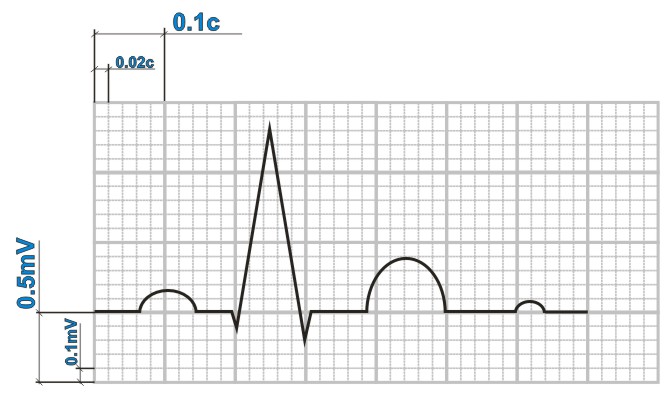

Вопрос№81.Нарисуйте нормальную ЭКГ во II стандартном отведении

Вопрос№82. Механическое проявление сердечной деятельности и методы их исследования.

Определяют для исследования динамики сокращения сердца

1. Верхушечный толчок. Верхучечный толчок регистрируется в пятом межреберье, на 1-1.5 см. левее срединоключичной линии. Он проявляется в виде колебания мягких тканей грудной клетки во время механической систолы сердца. Данное явление хорошо выявляется визуально у людей с незначительной выраженной подкожножировой клетчаткой.

Алекскардиография реализируется с помощью датчика, преобразующего механические колебания мягких тканей в электрические усилителя и регистратора. Используется крайне редко.

2. Изменение положения сердца и других органов грудной клетки в различные фазы сердечного цикла. До последнего времени оценивали при помощи ренгеноскопического метода с предварительным введением ренгеноконтрастных веществ.

3. Изменение центра тяжести тела. В различные периоды сердечного цикла меняется расположение центра тяжести тела. Изменение положения центра тяжести тела можно зафиксировать с помощью метода динамографии.

4. Возникновение реактивных сил при выбросе порции крови во время систолы. При возникновении реактивных сил,связанных с деятельностью сердца телу человека сообщается момент движения, что сопровождается низкоамплитудным колебанием сердца.

5. Пульсация артерии. Для артериального пульса(ритмическое клебание стенки сосудавследствие выброса крови из сердца) инструментальный метод – сфигмография

Вопрос№83. Эхокардиография, ее физические основы. Преимущества ультразвукового метода исследования. Характеристика М- и В-режимов эхокардиографии.

Эхокардиография – метод исследования механической деятельности и структуры сердца, основанный на регистрации отраженных сигналов импульсного ультразвука.

При этом ультразвук в форме высокочастотных посылок (до 2.25-3 мГц) проникает в тело человека, отражается на границе раздела сред с различным ультразвуковым сопротивлением и воспроизводится прибором.

Изображение эхосигналов от структур сердца воспроизводится на экране осциллографа и регистрируется на фотопленке.

Эхокардиограмма (ЭхоКГ) имеет вид ряда кривых, каждая точка которых отражает положение структур сердца в анный момент времени.

ЭхоКГ всегда регистрируется синхронно с ЭКГ, что позволяет проводить оценку механической активноси сердца в определенные фазы сердечного цикла

B-режим(двухмерная эхокардиография). Методика даёт информацию в виде двухмерных серошкальных томографических изображений анатомических структур в масштабе реального времени, что позволяет оценивать их морфологическое состояние.

M-режим. Методика даёт информацию в виде одномерного изображения. По вертикальной оси откладывается расстояние от датчика до лоцируемой структуры, а по горизонтальной — время. Используется режим в основном для исследования сердца. Дает информацию о виде кривых, отражающих амплитуду и скорость движения кардиальных структур.

Вопрос№84. Значение эхокардиографии в исследовании толщины стенок желудочков, межжелудочковой перегородки, массы миокарда левого желудочка, функционального состояния желудочков сердца и клапанного аппарата.

В норме в период систолы межжелудочковая перегородка и задняя стенка левого желудочка движутся навстречу друг другу, толщина задней стенки увеличивается, и это ее утолщение вместе с систолическим движением в сторону полости левого желудочка (вперед) образует систолическую волну. По амплитуде волн судят о сократимости исследуемой стенки. Эхосигналы от створок митрального клапана в систолу видны над систолической волной задней стенки левого желудочка, как бы сливаясь с ней; в диастолу створки расходятся и изображение передней створки выступает в эхонегативное поле полости левого желудочка как флажок.

Масса миокарда.

Вопрос№85. Эхокардиографические показатели конечносистолического (КСР) и конечнодиастолического размеров (КДР) левого желудочка, их величина и значение.

С помощью М режима (одномерная эхокардиография) можно узнать:

КДР-38-55мм

КСР-22-40мм

Значение: зная эти значения можно расчиать так же степень укророчения переднезаднего размера л.ж

%ΔS=КДР-КСР/КДР •100% (норма 30-43%).

Вопрос№86. Расчет степени переднезаднего укорочения левого желудочка в период систолы (%ΔS), его величина и значение.

Степень укорочения переднезаднего размера левого желу­дочка в систолу (%ΔS):

%ΔS=КДР-КСР/КДР •100% (норма 30-43%).

Вопрос№87 Методы расчета по данным эхокардиографии конечносистолического и конечнодиастолического объемов сердца (КСО, КДО), ударного объема (УО) и фракции выброса (ФВ), их величина и значение.

С помощью М режима (одномерная эхокардиография) можно узнать:

КДР-38-55мм

КСР-22-40мм

УО=КДО-КСО: ФВ=УО/КДО:

Вопрос№88. Звувые проявлении сердечной деятельности, их характеристика по высоте и продолжительности

1.Тоны. Выслушиваются ухом, стетоскопом, фонендоскопом, регистрируются с помощью метода фонокардиографии. Ухом, как правило, выслушиваются I и II тоны. I тон - систолический (протяжный (0,07-0,13 сек), низкий, в начале фазы изометрического сокращения). Компоненты тона - звук захлопывающихся а/в клапанов, вибрация стенок желудочков и папиллярных мышц. II тон - диастолический (короткий (0,06-0,1 сек), звонкий, в начале диастолы). Компоненты тона - звук захлопывающихся клапанов аорты и легочного ствола, вибрация стенок аорты и легочного ствола. III и IV тоны регистрируются только на ФКГ. III тон - протодиастолический (в фазу быстрого наполнения желудочков). Компоненты тона - вибрация стенок желудочков при турбулентном токе крови. IV тон - пресистолический (в конце диастолы желудочков, систола предсердий). I тон соответствует зубцу R на ЭКГ.

2. Шумы. Шумы - систолические, диастолические. Проявляются вследствие недостаточности клапанного аппарата или стеноза отверстия клапана

По ФКГ можно определить:

1. Фазу сердечного цикла.

2. Частоту сердечных сокращений.

3. Ритмичность сердцебиений.

4.Нарушения условий для тока крови (стеноз, недостаточность клапанов)..

Поликардиография - одновременная регистрация ряда внешних проявлений сердечной деятельности (ЭКГ (II отв.), ФКГ и СФГ центр. и периф.). Позволяет осуществить фазовый анализ сердечного цикла (н-р: Q-I тон - фаза асинхронного сокращения).

Вопрос№89. Механизм возникновения I и II тонов сердца. Роль мышечного, клапанного и сосудистого компонентов, связь с фазами цикла сердечной деятельности

Первый (систолический) тон совпадает по времени с началом систолы желудочков. В его формировании участвуют С компоненты - клапанный, мышечный и сосудистый. Клапанный компонент обусловлен закрытием створок предсердно-желудочковых клапанов, вибрацией этих створок и сухожильных нитей, которые содержат эти створки, турбулентным движением крови, вибрацией стенки желудочков в фазу изометрического сокращения, а также колебанием начальных отделов аорты и легочного ствола в фазу быстрого выброса крови.

Основным компонентом названного тона является клапанный. Он главным образом влияет на силу систолического тона. Так, при повышении интенсивности сокращения желудочков в связи с быстрым нарастанием давления тон становится громче. Это же наблюдается и в том случае, когда створки клапанов раскрыты шире при увеличении кровенаполнения желудочков. Продолжительность систолического тона составляет около 0,14 с.

Второй (диастолический) тон обусловлен ударом створок полумесячной клапанов друг о друга при их закрытии в начале диастолы, их вибрации, турбулентным движением крови, которая бьется об закрытые створки клапанов, вибрацией крупных артерий (аорты и легочного ствола). Его продолжительность - от 0,08 до 0,11 с.

Вопрос№90. Методы исследования тонов сердца, характеристика точек акустической проекции клапанов сердца на переднюю поверхность грудной клетки.

Проекция клапанов сердца на переднюю грудную стенку:

1) двустворчатый клапан (митральный) проецируется слева у грудины на уровне хряща IV ребра;

2) трехстворчатый клапан проецируется на середину линии, соединяющей III реберный хрящ слева и V реберный хрящ справа;

3) клапаны аорты проецируются на середину грудины на уровне III реберного хряща;

4) клапаны легочной артерии проецируются на III реберный хрящ слева у края грудины. Проекция клапанов занимает узкую зону.

Места выслушивания клапанов сердца:

1) двустворчатый клапан - верхушка сердца;

2) трехстворчатый клапан - основание грудины, справа на уровне V-VI реберных хрящей;

3) клапан аорты - II межреберье справа;

4) клапан легочной артерии - II межреберье слева;

5) точка Боткина - III-IV реберные хрящи у края грудины.

Вопрос№91. Значение аускультации тонов сердца для клиники.

Целью аускультации сердца являются выслушивание и оценка звуковых явлений, возникающих при работе сердца. При работе сердца регистрируется две разновидности звуковых феноменов:

отрывистые и короткие звуки - тоны;

продленные звуки - шумы.

Выслушивание сердца является наиболее важным из физикальных методов исследования сердечно-сосудистой системы. Для правильной оценки данных аускультации необходимо знать места лучшего выслушивания звуковых явлений, связанных с тем или иным клапаном.

Вопрос№92. Исследование деятельности сердца с помощью мрт и радионуклидных методов. Магнитно–резонансная томография (МРТ).

- метод компьютерной диагностики, позволяющий оценить кровоток в сердечной мышце (миокарде) и определить влияние на него ишемии, инфаркта миокарда и опухолей сердца. В настоящее время существует магнитно–резонансная ангиокардиография с введением контрастных веществ в организм.

Радиоизотопные методы исследования сердца. В организм вводится изотоп (вещество), которое накапливается в сердечной мышце и отображает состояние сердца. В целых и поврежденных участках миокарда, изотопы накапливаются по разному и по этой «разнице» оценивают дефекты миокарда, определяют функциональную способность (пригодность) желудочков сердца и подвижность их стенок.

Позитронно–эмиссионная томография. С этой целью используют радиоактивные изотопы (вещества) введенные в организм. Этот метод применяют у пациентов перед операцией на сосудах сердца (АКШ, ангиопластика кровеносных сосудов).

Вопрос№93. Дополнительные возможности метода фонокардиографии в исследовании тонов сердца. Объективизирует данные аускультации сердца, уточняет их результатами амплитудного и частотного анализа звуков, измерения их длительности и интервалов между ними. Синхронная с Ф. регистрация электрокардио- и сфигмограммы используется для анализа фазовой структуры сердечного цикла. Для Ф. используют специальные приборы — фонокардиографы, основными элементами конструкции которых являются микрофон, преобразующий звуковые колебания в электрические; частотные фильтры, совмещенные с усилителями поступающих от микрофона сигналов; регистрирующее устройство, обеспечивающее запись (чернильную или на фотобумаге) колебаний до 1000 Гц при скорости лентопротяжки 50 и 100 мм/с. Использование разных типов микрофонов (линейного, стетоскопического, логарифмического) и полосовых фильтров позволяет для выделения диагностически значимых звуковых феноменов регистрировать звуковые колебания как в практически полном и аускультируемом, так и в специально избранном диапазоне частот. Обычно запись производят одновременно на разных частотных каналах регистратора в низко-, средне- и высокочастотном диапазонах синхронно с записью ЭКГ.

Вопрос№94. Какие тоны, кроме 1 и 2, можно выявить на ФКГ и каков механизм их возникновения.

Коротко:

• III тон - протодиастолический (в фазу быстрого наполнения желудочков). Компоненты тона - вибрация стенок желудочков при турбулентном токе крови.

• IV тон - пресистолический (в конце диастолы желудочков, систола предсердий).
