Материал: Сборные каркасно-панельные здания серии 1.020-1

Монтаж кронштейнов. Установка кронштейнов. В обозначенных точках просверливаются отверстия под анкерные фасадные дюбели, предусмотренные а основании оценки статики и типа материала несущей стены для установки кронштейнов.

. Минимальная глубина анкерного крепления в несущей стене определяется всегда для каждого конкретного типа анкерного фасадного дюбеля и приводится в техническом удостоверении фирмы- производителя.

. Для проверки правильности подбора анкерного фасадного дюбеля необходимо произвести его испытания на вырыв.

. Для сверления отверстий должно быть использовано сверло, отвечающее качеству основания и диаметру предусмотренного анкерного фасадного дюбеля.

. Для сверления отверстий в основании из легкого бетона, пустотелого кирпича, пористого кирпича нельзя использовать перфоратор с ударным действием.

. В основании из кирпичной кладки и фасонного кирпича нельзя сверлить отверстия на стыке двух кирпичей.

. Глубина просверливаемого отверстия должна быть на 10 мм больше, чем длина дюбеля.

. Из отверстия необходимо удалить образовавшиеся от сверления отходы, чтобы отверстие было чистым и доступным.

. Отверстия должны быть просверлены по разметке. Если отверстие было просверлено ошибочно, не в том месте, и требуется просверлить новое, последнее должно находиться от ошибочного на расстоянии как минимум одной глубины просверленного отверстия.

на металлический саморез дюбеля одевается тарельчатая шайба;

в монтажное отверстие фасадного кронштейна вставляется пластмассовый дюбель, устанавливается теплоизолирующая прокладка под кронштейн и вся сборка помещается в заранее подготовленное отверстие и закрепляется.

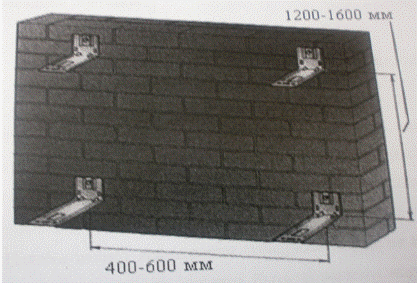

Рисунок 2.5 - Монтаж кронштейнов

фундамент панель стена ригель

Монтаж теплоизоляции и ветрозащиты вентилируемых фасадов. Монтаж вентилируемых фасадов теплоизоляционных плит производится в зависимости от размеров отдельных стен: - теплоизоляционные плиты устанавливаются в шахматном порядке вертикально рядом друг с другом таким образом, чтобы между плитами не образовались сквозные щели.

каждая теплоизоляционная плита должна быть закреплена к несущей стене специальными тарельчатыми дюбелями.

для утепления внешних ограждающих конструкций объектов можно использовать только теплоизоляцию, по качеству и параметрам отвечающую условиям, определенным проектом, действующими стандартами и предназначенную для утепления объектов с вентилируемой фасадной системой.

Крепление пленки ветрозащиты и фасадной термопрокладки.

пленка может прикрепляться как горизонтально, так и вертикально с наружной стороны теплоизоляции к стенам (конструкциям) при помощи специальных тарельчатых дюбелей;

рекомендуемую площадь нахлеста полотна рулона показывает черная полоска. Размер нахлеста на должна быть меньше 10 см.

пленки имеют маркировки (товарные марки на наружной стороне). Наружные стороны пленки с надписями должны быть обращены наружу фасада, внутренняя поверхность - плотно прилегать к утеплителю;

отдельные полосы рулона нужно герметично соединить не только между собой, но и с прилегающими конструкциями или с выделяющимися строительными элементами при помощи специальных лент- соединительной и уплотнительной.

в случае несоблюдения вышеуказанного способа соединения снижается эффект припятсвования проникновении водяного пара, возникают увлажнение теплоизоляции, тепловые мосты и нежелательная конденсация.

Пленки следует хранить в помещении без доступа ультрафиолетовых лучей. Пленки обладают пониженной воспламеняемостью, так как содержат самозатухающий реактив. При пожаре огонь не распространятся.

Монтаж вентилируемых фасадов и несущих направляющих. На фасадные кронштейны направляющая крепится к ответной подвижной части 4-мя заклепками или саморезами.

Затем, после окончательного невелирования фасадных направляющих в вертикальной и горизонтальной плоскостях, подвижная (ответная) часть фасадного кронштейна крепится к основной 4-мя саморезами или заклепками на месте стыковки двух следующих друг за другом несущих направляющих в связи с тепловым расширением материалов рекомендуется соблюдать зазор в пределах от 8,0 до 10,0 мм.

Монтаж кассет начинается на отметке, определенной проектным решением. После выполнения подготовительных операций кассеты крепятся саморезами или заклепками на вертикальные направляющие.

Монтаж вентилируемых фасадов и кассет ведется снизу вверх, слева направо.

По завершению монтажа фасадов из кассет они должны быть плотно прикреплены к подконструкции без перекосов, с соблюдением конструктивных зазоров, а также с них необходимо снять защитную пленку. На поверхности кассет не должно быть повреждений, изломов, вмятин, царапин.

ЗАКЛЮЧЕНИЕ

Каркасный дом - не новинка для России. По этой технологии дома строились в большом количестве и в прошлом веке. Здания панельно-каркасного типа собираются очень быстро и могут быть облицованы любыми фасадными материалами. Однако технология была несовершенна, и каркасные дома воспринимались как временные жилища. Новое дыхание каркасному домостроению дали современные утеплители и специальные пленки пароизоляции и ветрозащиты, а строители на практике давно уже развеяли миф о ненадежности каркасного дома.

Современные здания, построенные по каркасной технологии, имеют высокую пространственную жесткость, устойчивость к деформациям и в полной мере соответствуют требованиям к теплозащите. При конструировании «пирога», заполняющего каркасную стену, можно создать практически любые наперед заданные свойства.

Собственно говоря, каркас - это «скелет» по-французски. В этом общий принцип технологии: сначала строится скелет будущего здания, а потом он обшивается различными материалами.

Каковы характерные отличия каркасного дома? На протяжении многих лет в нашей стране строят дома из различных материалов, таких как кирпич, бетон и брус, так почему именно каркасный дом способен конкурировать с другими технологиями строительства? Чем обусловлена его огромная популярность?

Долговечность - одна из важнейших характеристик дома, построенного по каркасной технологии. Выгодно отличаются по стоимости от традиционных срубов и кирпичных домов, имеющих аналогичные теплотехнические характеристики.

Каркасные дома сохраняют тепло при меньшей толщине стены конструкции. Чтобы учесть требования теплосбережения для средней полосы России наружная стена предполагает толщину при строительстве:

из бруса 20 см,

из кирпича - 50 см,

а для здания, построенного по каркасной технологии, всего 15 см.

Каркасный дом - это теплый, герметичный дом!

Замечательная особенность каркасного домостроения заключается в том, что для разных климатических условий возможно спроектировать оптимальное строение стен каркасного дома.

При сочетании дерева, изоляционных и утепляющих материалов, строители сумели добиться самой эффективной технологии канадского каркасного домостроения. И это позволяет построить удобный и теплый дом как в южных регионах страны, так и на Крайнем Севере. Универсальность и индивидуальность каркасной технологии делает каркасный дом привлекательным для многих.

Вариативность канадской технологии каркасного домостроения способна воплотить в реальность самые смелые архитектурные решения, а стандартизованные размеры несущих элементов каркаса позволят выбрать любой вид отделки.

Применяя различные материала для наружной отделки кирпич - облицовочный или под штукатурку, "сайдинг", керамическую плитку, термопанели можно подчеркнуть индивидуальность каркасного дома, несмотря на схожесть конструкции. Канадская технология каркасного домостроения позволяет сделать стены, пол, потолки действительно ровными, а все внутренние коммуникации спрятать внутри стен, что ускоряет и улучшает качество отделки.

Достоинства канадской каркасной технологии домостроения очевидны:

каркасный дом строится очень быстро;

при строительстве зданий по каркасной технологии заметно экономятся материалы;

каркасный дом легкий, не требует массивного фундамента;

каркасное намного дешевле и экономичнее;

слоистые стены каркасного дома герметичны, защищают от ветра, влаги;

каркасный дом отлично сохраняет тепло при меньшей толщине стен;

потери тепла в здании, построенном по каркасной технологии, минимальны, что позволяет экономить на электроэнергии;

каркасная технология позволяет воплотить практически любые архитектурные решения;

за счет разнообразия отделочных материалов каркасные дома, построенные по одному архитектурному проекту могут выглядеть по-разному;

стены, пол и потолок каркасного дома получаются ровными и не подверженными усадке, что облегчает отделку;

благодаря особой системе внутренних коммуникаций в здании всегда оптимальный климат;

каркасный дом прочен и долговечен.

Каркасно-панельное домостроение развито и продолжает развиваться в городе Стерлитамак. Здания: дом быта на реке Стерле; главный корпус СГПА им.Зайнаб Биишевой, кинотеатр «Искра» и Башдрамтеатр на пр.Ленина; городской дворец культуры на пр.Октября; корпус рембыттехники на ул.Мира возведены по сериям ИИ-04 и 1.020-1. Жилой 12-14-этажный дом на ул.Артема возведен в сборно-монолитном варианте на основе серии 1.020-1.

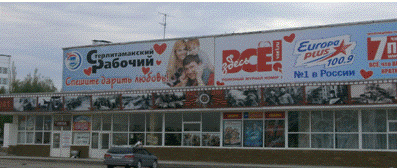

Фото 1 - Кинотеатр «Искра»

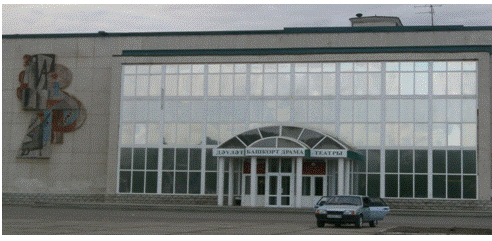

Фото 2 - Стерлитамакский башкирский драматический театр

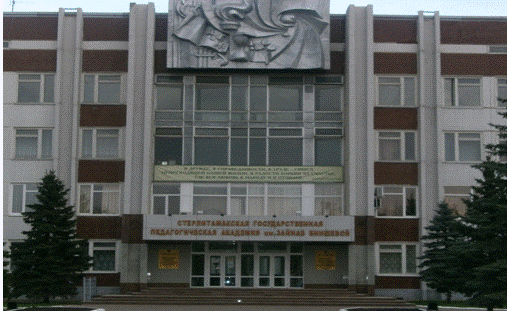

Фото 3 - Стерлитамакская государственная педагогическая академия

СПИСОК ЛИТЕРАТУРЫ

1.      СНиП 2.09.01-89*. Административные и бытовые здания / Госстрой России. М.: ФГУП ЦПП, 2000.18 с.

.        СНиП 2.08.02-89*. Общественные здания и сооружения /Госстрой России. М.: ФГУП ЦПП, 2001.44 с.

.        ГОСТ 21.101-93 Основные требования к рабочей документации. Справочное пособие. Минск: ИПК издательство стандартов . 1995. 20 с.

.        ГОСТ 2.105-95 Общие требования к текстовым документам. Справочное пособие. Минск: ИПК издательство стандартов. 1995 20 с.

.        Бартонь Н.Э., Чернов И.Е. архитектурные конструкции. М.: Высш. шк., 1986.-335 с.

.        Белиба В.Ю. Архитектура зданий: учебное пособие / В.Ю. Белиба, А.Т. Юханова.- Ростов н/Д: Феникс, 2009.-365, [2] с.

.        Великовский Л.Б. Общественные здания. М.: Стройиздат,1977.108с.

.        Захаров А.В., Маклакова Т.Г., Ильяшев А.С. и зд.; Под общ. ред. А.В. Захарова. Архитектура гражданских и промышленных зданий. Гражданские здания М.: Стройиздат.1993.509 с.

.        Казбек-Казиев З.А. Беспалов В.В., Дыховичный Ю.А. и др.Архитектурные конструкции.

.        Маклакова Т.Г., Нанасова С.М. Конструкции гражданских зданий. М.: изд-во АСВ, 2002.272 с.

.        Предтеченский В.М. Т.4. 1 /Архитектура гражданских и промышленных зданий. В 5т.

.        Шерешевский И.А. Конструкирование гражданских зданий. Л.: Стройиздат, 1981.168 с.
