Таблица П39

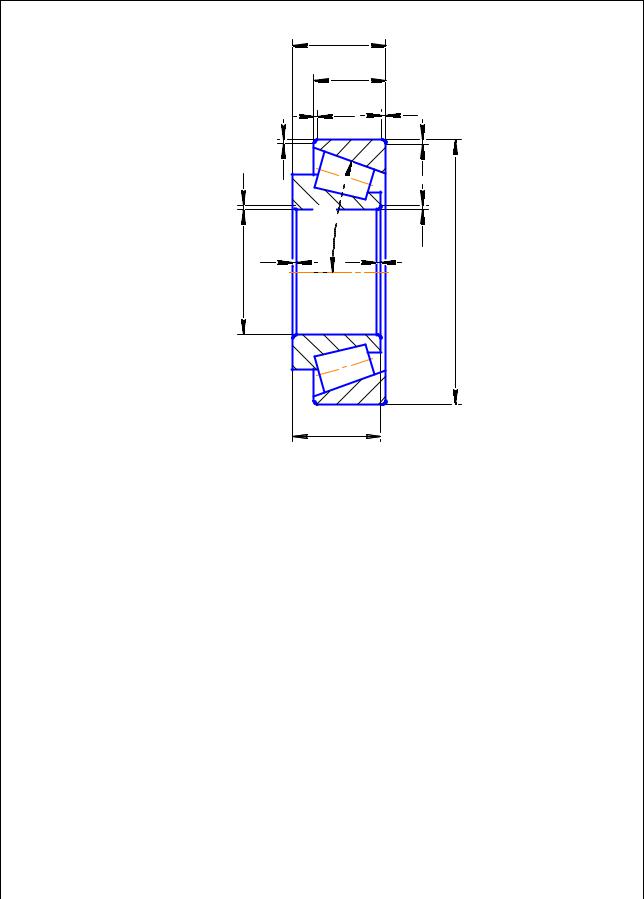

Роликоподшипники конические однорядные (по ГОСТ 333-79)

r 1

r1 r

1 r r,




Условное	d,	D,	T,	B,	c,	r,	r1,	Cr	C0	e	Y	Y0
обозначение	мм	мм	мм	мм	мм	мм	мм	кН

1	2	3	4	5	6	7	8	9	10	11	12	13
			Особо легкая серия, α=11…15о
2007106	30	55	17	16	14	1,5	0,5	27,0	19,9	0,24	2,5	1,38
2007107	35	62	18	17	15	1,5	0,5	32,0	23,0	0,27	2,21	1,22
2007108	40	68	19	18	16	1,5	0,5	40,0	28,4	0,33	1,84	1,01
2007109	45	75	20	19	16	1,5	0,5	44,0	34,9	0,30	1,99	1,10
2007111	55	90	23	22	19	2	0,8	57,0	45,2	0,33	1,8	0,99
2007113	65	100	23	22	19	2	0,8	61,0	64,5	0,38	1,59	0,88
2007114	70	110	25	24	20	2	0,8	77,6	71,0	0,28	2,11	1,16
2007115	75	115	25	24	20	2	0,8	78,3	75,0	0,28	1,99	1,1
2007116	80	125	29	27	23	2	0,8	102,0	93,0	0,34	1,77	0,97
2007118	90	140	32	30	26	2,5	0,8	128,0	111,0	0,34	1,76	0,97
2007119	95	145	32	30	26	2,5	0,8	130,0	115,0	0,36	1,69	0,93
2007120	100	150	32	30	26	2,5	0,8	132,0	120,0	0,37	1,62	0,89

180

Продолжение табл. П39

1	2	3	4	5	6	7	8	9	10	11	12	13
			Легкая серия, α=12…18о
7202	15	35	11,75	11	9	1,0	0,3	10,5	6,1	0,45	1,33	0,73
7203	17	40	13,25	12	11	1,5	0,5	14,0	9,0	0,31	1,97	1,05
7204	20	47	15,25	14	12	1,5	0,5	21,0	13,0	0,36	1,67	0,92
7205	25	52	16,25	15	13	1,5	0,5	24,0	17,5	0,36	1,67	0,92
7206	30	62	17,25	16	14	1,5	0,5	31,5	22,0	0,36	1,64	0,9
7207	35	72	18,25	17	15	2,0	0,8	38,5	26,0	0,37	1,62	0,89

7208	40	80	19,25	19	16	2,0	0,8	46,5	32,5	0,38	1,56	0,86
7209	45	85	20,75	20	16	2,0	0,8	50,0	33,0	0,41	1,45	0,8
7210	50	90	21,75	21	17	2,0	0,8	56,0	40,0	0,37	1,6	0,88
7211	55	100	22,75	21	18	2,5	0,8	65,0	46,0	0,41	1,46	0,8
7212	60	110	23,75	23	19	2,5	0,8	78,0	58,0	0,35	1,71	0,94
7214	70	125	25,25	26	21	2,5	0,8	96,0	82,0	0,37	1,62	0,89
7215	75	130	27,25	26	22	2,5	0,8	107,0	84,0	0,39	1,55	0,85
7216	80	140	28,25	26	22	3,0	0,8	112,0	95,2	0,42	1,43	0,78
7217	85	150	30,50	28	24	3,0	1,0	130,0	109,0	0,43	1,38	0,76
7218	90	160	32,50	31	26	3,0	1,0	158,0	125,0	0,38	1,56	0,86
7219	95	170	34,50	32	27	3,5	1,0	168,0	131,0	0,41	1,48	0,81
7220	100	180	37,00	34	29	3,5	1,2	185,0	146,0	0,41	1,49	0,82

			Средняя серия, α=10…14о
7304	20	52	16,25	16	13	2,0	0,8	26,0	17,0	0,3	2,03	1,11
7305	25	62	18,25	17	15	2,0	0,8	33,0	23,2	0,36	1,67	0,92
7306	30	72	20,75	19	17	2,0	0,8	43,0	29,5	0,34	0,78	0,98
7307	35	80	22,75	21	18	2,5	0,8	54,0	38,0	0,32	1,38	1,03
7308	40	90	25,25	23	20	2,5	0,8	66,0	47,5	0,28	2,16	1,18
7309	45	100	27,25	26	22	2,5	0,8	83,0	60,0	0,28	2,16	1,19
7310	50	110	29,25	29	23	3,0	1,0	100,0	75,0	0,31	1,94	1,06
7311	55	120	31,5	29	25	3,0	1,0	107,0	81,5	0,33	1,8	0,99
7312	60	130	33,5	31	27	3,5	1,2	128,0	96,5	0,3	1,97	1,08
7313	65	140	36,0	33	28	3,5	1,2	146,0	112,0	0,3	1,97	1,08
7314	70	150	38,0	37	30	3,5	1,2	170,0	137,0	0,31	1,94	1,08
7315	75	160	40,0	37	31	3,5	1,2	180,0	148,0	0,33	1,93	1,06
7317	85	180	44,5	41	35	4,0	1,5	230,0	196,0	0,31	1,91	1,05
7318	90	190	46,5	43	36	4,0	1,5	250,0	201,0	0,32	1,88	1,03

181

Окончание табл. П39

1	2	3	4	5	6	7	8	9	10	11	12	13
		Средняя широкая серия, α=11…16о
7604	20	52	22,25	21,0	18,5	2	0,8	31,5	22,0	0,3	2,01	1,11
7605	25	62	25,25	24,0	21,0	2	0,8	47,5	36,6	0,27	2,19	1,21
7606	30	72	28,75	29,0	23,0	2	0,8	63,0	51,0	0,32	1,88	1,03
7607	35	80	32,75	31,0	27,0	2,5	0,8	76,0	61,5	0,3	2,03	1,11
7608	40	90	35,25	33,0	28,5	2,5	0,8	90,0	67,5	0,3	2,03	1,11
7609	45	100	38,25	36,0	31,0	2,5	0,8	114,0	90,5	0,29	2,06	1,13
7611	55	120	45,5	44,5	36,5	3,0	1,0	160,0	140,0	0,32	1,85	1,02
7612	60	130	48,5	47,5	39,0	3,5	1,2	186,0	157,0	0,3	1,97	1,08
7613	65	140	51,0	48,0	41,0	3,5	1,2	210,0	168,0	0,33	1,83	1,01
7614	70	150	54,0	51,0	43,0	3,5	1,2	240,0	186,0	0,35	1,71	0,94
7615	75	160	58,0	55,0	46,5	3,5	1,2	280,0	235,0	0,3	1,99	1,2
7616	80	170	61,5	59,5	49,0	3,5	1,2	310,0	290,0	0,32	1,89	1,04
7618	90	180	67,5	66,5	53,5	4,0	1,5	370,0	365,0	0,3	1,99	1,2
7620	100	215	77,5	73,0	61,5	4,0	1,5	460,0	460,0	0,31	1,91	1,65
		Легкая широкая серия, α=12…16о
7506	30	62	23,35	20,5	17	1,5	0,5	36,0	27,0	0,36	1,64	0,90
7507	35	72	24,25	23	20	2,0	0,8	53,0	40,0	0,35	1,73	0,95
7508	40	80	24,75	23,5	20	2,0	0,8	56,0	44,0	0,38	1,57	0,87
7509	45	85	24,75	23,5	20	2,0	0,8	60,0	46,0	0,42	1,44	0,79
7510	50	90	24,75	23,5	20	2,0	0,8	62,0	54,0	0,42	1,43	0,78
7511	55	100	26,75	25	21	2,5	0,8	80,0	61,0	036	1,67	0,92
7512	60	110	29,75	28	24	2,5	0,8	94,0	75,0	0,39	1,53	0,84
7513	65	120	32,75	31	27	2,5	0,8	110,0	98,0	0,37	1,62	0,89
7514	70	125	33,25	31	27	2,5	0,8	125,0	101,0	0,39	1,55	0,85
7515	75	130	33,25	31	27	2,5	0,8	130,0	108,0	0,41	1,48	0,81
7516	80	140	35,25	33	28	3,0	1,0	143,0	126,0	0,40	1,49	0,82
7517	85	150	38,50	36	30	3,0	1,0	162,0	141,0	0,39	1,58	0,85
7518	90	160	42,5	40	34	3,0	1,0	190,0	171,0	0,39	1,55	0,85
7519	95	170	45,5	45,5	37	3,5	1,2	230,0	225,0	0,38	1,56	0,85
7520	100	180	49,0	46,0	39	3,5	1,2	250,0	236,0	0,41	1,49	0,82
		Легкая широкая серия, α=12…16о
7506А	30	62	21,25	20	17	1,5	0,5	47,3	37,0	0,37	1,6	0,9
7509А	45	85	24,75	23	19	2,0	0,8	74,8	60,0	0,4	1,5	0,8
7510А	50	90	27,75	23	19	2,0	0,8	76,5	64,0	0,43	1,4	0,8
7511А	55	100	26,75	25	21	2,5	0,8	99,0	80,0	0,4	1,5	0,8
7512А	60	110	29,75	28	24	2,5	0,8	120,0	100,0	0,4	1,5	0,8
7513А	65	120	32,75	31	27	2,5	0,8	142,0	120,0	0,4	1,5	0,8
7515А	75	130	33,25	31	27	2,5	0,8	157,0	130,0	0,43	1,4	0,8
7516А	80	140	35,25	33	28	3,0	1,0	176,0	155,0	0,43	1,4	0,8
7517А	85	150	38,5	36	30	3,0	1,0	201,0	180,0	0,43	1,4	0,8
7520А	100	180	49,00	46	39	3,5	1,2	297,0	280,0	0,35	1,7	0,9

182

Таблица П40

Определение коэффициента X и Y для однорядных подшипников

Тип

е=f(α)

Fa/VFr≤e

Fa/VFr>e

Шариковый

е=0,518(Fa/Co)0,24≥0,19

(1-X)/e

радиальный

0,56

подшипник

Шариковый

радиально –

упорный

е=0,631(Fa/Co)0,175≥0,3,

0,45

подшипник

с α=120

е=0,574(Fr/Co)0,215

α=260

0,68

0,41

α=360

0,95

0,37

Роликовый

конический

1,5tgα

0,4

подшипник

Таблица П41

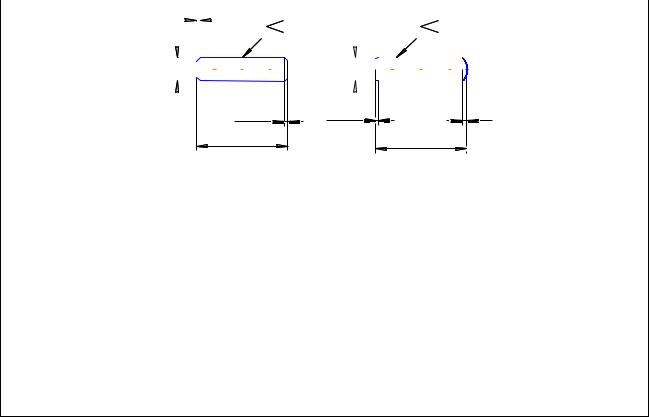

Штифты конические (по ГОСТ 3129 – 70)

c•45

1 : 50

c•45	с•45	С
L		L



			Тип 1				Тип 2
				Размеры, мм
dш	c	Интервалы	dш		c	Интервалы		dш	c	Интервалы
		длин				длин				длин
4	0,6	16…70	10	1,6		30…180		25	3,0	60…280
5	0,8	16…90	12	1,6		36…220		32	4,0	80…280
6	1,0	20…110	16	2,0		40…280		40	5,0	100…280
8	1,2	25…140	20	2,5		50…280		50	6,3	120…280

Примечания

1.Ряд длин L: 16, 20, 25, 30, 36, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 140, 160, 180, 200, 220, 250, 280 мм.

2.Материал (рекомендуемый) – сталь 45, 15, А12.

3.Обозначения: Штифт 10h8×40 ГОСТ 3129 – 70

183

Таблица П42

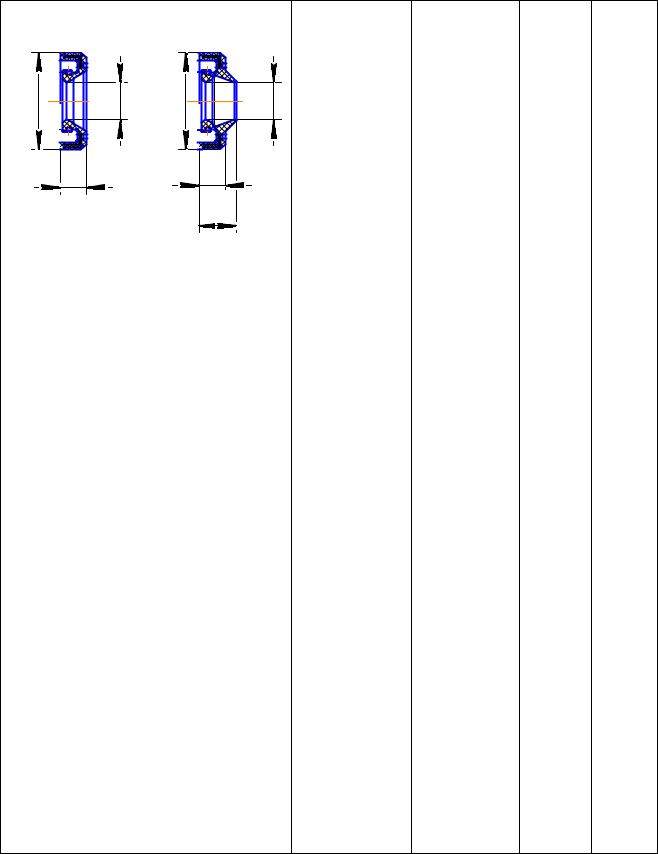

Манжеты резиновые армированные (по ГОСТ 8752 – 79)

	Тип 1		Тип 2
		с пыльником
D	d	D	d

h1	h1
	h2

d, мм	D, мм	h1, мм h2, мм
10; 11	26
12; 13; 14	28
15; 16	30	7	-
17	32
18; 19	35

20; 21; 22	40

2441

2542

26	45	10	14
30; 32	52
35; 36; 38	58
40	60

40	60
42	62
45	65	10	14
48; 50	70
52	75

55; 56; 58	80
60	85
63; 65	90
70;71	95
75	100
80	105
85	110	12	16
90; 95	120
100	125
105	130
110	135
115	145
120	150
125	155

184
