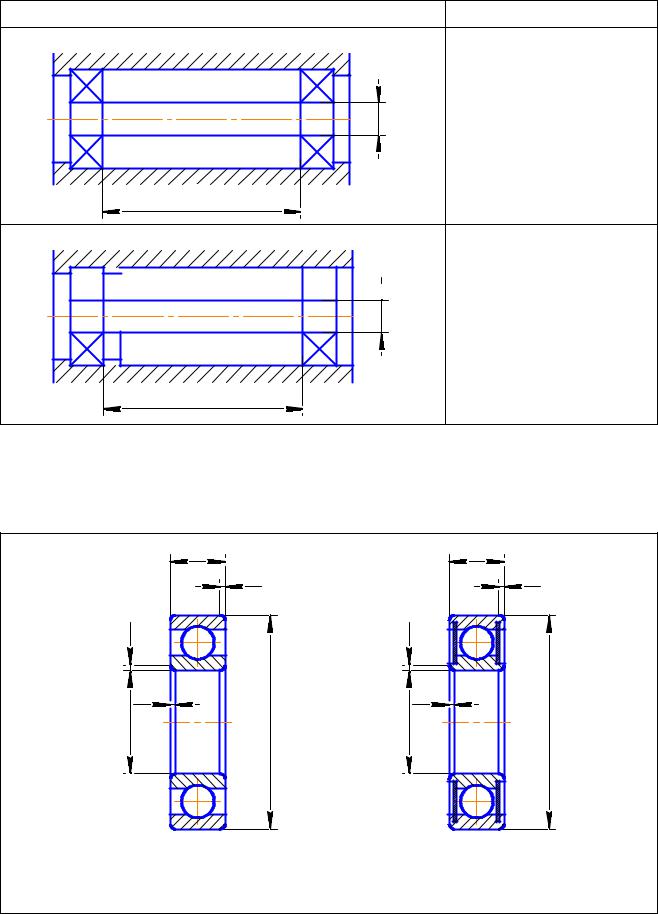

	Таблица П36
Установка подшипников на валу
Схема установки	Условие
Враспор
	l/d≤10
d
l
С одной фиксирующей опорой

l/d>10 d

l

Таблица П37

Шарикоподшипники радиальные однорядные

	B
	r
1
r
	r
d	D

(по ГОСТ 8338-75)

100-200-300-400

B	r
	r
1
r
r
d	D
(по ГОСТ 7242-81)
100-80200

175

Продолжение табл. П37

Условное			Размеры, мм			Грузоподъемность, кН
обозначение		d	D	B	r	динамическая	статическая
						Сr	Со
			Особо легкая серия
100	-	10	26	8	0,5	4,62	1,96
101	80104	12	28	8	0,5	5,07	2,24
104	-	20	42	12	1	9,36	4,5
105	80106	25	47	12	1	11,2	5,6
106	-	30	55	13	1,5	13,3	6,8
107	80108	35	62	14	1,5	15,9	8,5
108	-	40	68	15	1,5	16,8	9,3
109	-	45	75	16	1,5	21,2	12,2
110	-	50	80	16	1,5	21,6	13,2
111	-	55	90	18	2	28,1	17
112	-	60	95	18	2	29,6	18,3
113	-	65	100	18	2	30,7	19,6
114	-	70	110	20	2	37,7	24,5
115	-	75	115	20	2	39,7	26,0
116	-	80	125	22	2	47,7	31,5
117	-	85	130	22	2	49,4	33,5
118	-	90	140	24	2,5	57,2	39,0
119	-	95	145	24	2,5	60,5	41,5
120		100	150	24	2,5	60,5	41,5
				Легкая серия
200	80200	10	30	9	1	5,9	2,65
201	80201	12	32	10	1	6,89	3,1
202	80202	15	35	11	1	7,8	3,55
203	80203	17	40	12	1	9,56	4,55
204	80204	20	47	14	1,5	12,7	6,2
205	80205	25	52	15	1,5	14,0	6,95
206	80206	30	62	16	1,5	19,5	10,0
207	-	35	72	17	2	25,5	13,7
208	80208	40	80	18	2	32,0	17,8
209	80209	45	85	19	2	33,2	18,6
209А	-	45	85	19	2	36,4	20,1
210	-	50	90	20	2	35,1	19,8
211	-	55	100	21	2,5	43,6	25,0
212	80212	60	110	22	2,5	52,0	31,0
213	80213	65	120	23	2,5	56,0	34,0
214	-	70	125	24	2,5	61,8	37,5
215	80215	75	130	25	2,5	66,3	41,0
216	-	80	140	26	3	70,2	45,0

176

Окончание табл. П37

Условное						Размеры, мм						Грузоподъемность, кН
обозначение				d		D			B		r	динамическая		статическая
												Сr		Со
217		-		85	150				28		3	83,2		53,0
217А		-		85	150				28		3	89,5		56,5
218		80215		90	160				30		3	95,6		62,0
219		-		95	170				32		3,5	108,0		69,5
219А		-		95	170				32		3,5	115,0		74,0
220		80220		100	180				34		3,5	124,0		79,0
							Средняя серия
	300			10		35		11			1	8,06		3,75
	301			12		37		12			1,5	9,75		4,65
	302			15		42		13			1,5	11,4		5,4
	303			17		47		14			1,5	13,5		6,65
	304			20		52		15			2	15,9		7,8
	305			25		62		17			2	22,5		11,4
	306			30		72		19			2	28,1		14,6
	307			35		80		21			2,5	33,2		18,0
	308			40		90		23			2,5	41,0		22,4
	309			45		100		25			2,5	52,7		30,0
	310			50		110		27			3	65,8		36,0
	311			55		120		29			3	71,5		41,5
	312			60		130		31			3,5	81,9		48,0
	313			65		140		33			3,5	92,3		56,0
	314			70		150		35			3,5	104,0		63,0
	315			75		160		37			3,5	112,0		72,5
	316			80		170		39			3,5	124,0		80,0
316К5				80		170		39			3,5	130,0		89,0
	317			85		180		41			4	133,0		90,0
	318			90		190		43			4	143,0		99,0
	319			95		200		45			4	153,0		110
319К5				95		200		45			4	161,0		120,0
	320			100		215		47			4	174,0		132,0

							Тяжелая серия
	403			17		62		17			2	22,9		11,8
	405			25		80		21			2,5	36,4		20,4
	406			30		90		23			2,5	47,0		26,7
	407			35		100		25			2,5	55,3		31,6
	408			40		110		27			3	63,7		36,5
	409			45		120		29			3	76,1		45,5
	410			50		130		31			3,5	87,1		52,0
	411			55		140		33			3,5	100,0		63,0
	412			60		150		35			3,5	108,0		70,0
	413			65		160		37			3,5	119,0		78,1
	414			70		180		42			4	143,0		105,0
	416			80		200		48			4	163,0		125,0
	417			85		210		52			5	174,0		135,0

177

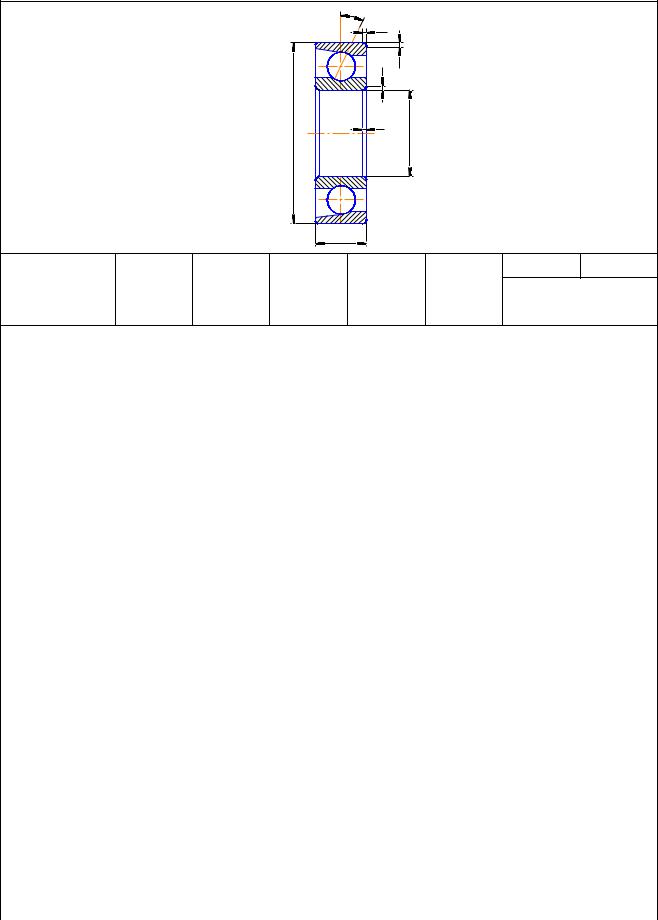

Таблица П38

Шарикоподшипники радиально-упорные однорядные (по ГОСТ 831-75)



				r1
				1
				r
				r
				r
			D	d
				B
Условное	d,	D,	B,	r,	r1,	Cr	C0
обозначе-	мм	мм	мм	мм	мм		кН
ние

Особо легкая серия, α=12о

36104	20	42	12	1		0,5	10,6	5,32
36105	25	47	12	1		0,5	11,8	6,29
35106	30	55	13	1,5		0,5	15,3	8,57
36107	35	62	14	1,5		0,5	19,1	11,3
		Легкая узкая серия, α=12о
36204	20	47	14	1,5		0,5	15,7	8,31
36205	25	52	15	1,5		0,5	16,7	9,10
36206	30	62	16	1,5		0,5	22,0	12,0
36207	35	72	17	2		1	30,8	17,8
36208	40	80	18	2		1	38,0	23,2
36209	45	85	19	2		1	31,2	25,1
36210	50	90	20	2		1	43,2	27,0
36211	55	100	21	2,5		1,2	58,4	34,2
36212	60	110	22	2,5		1,2	61,5	39,3
36214	70	125	24	2,5		1,2	80,2	54,8
36216	80	140	26	3		1,5	93,6	65,0
36217	85	150	28	3		1,5	101,0	70,8
36218	90	160	30	3		1,5	118,0	83,0
36219	95	170	32	3,5		2	134,0	95,0
		Средняя узкая серия, α=12о
36302	15	42	13	1,5		0,5	13,6	6,80
36303	17	47	14	1,5		0,5	17,2	8,70
36308	40	90	23	2,5		1,2	53,9	32,8
36318	90	190	43	4		2	189,0	145,0

178

Окончание табл. П38

Условное	d,	D,	B,	r,		r1,	Cr		C0
обозначение	мм	мм	мм	мм		мм		кН

		Средняя узкая серия, α=26о
46303	17	47	14	1,5		0,5	16,10		8,0
46304	20	52	15	2		1	17,8		9,0
46305	25	62	17	2		1	26,9		14,6
46306	30	72	19	2		1	32,6		18,3
46307	35	80	21	2,5		1,2	42,6		24,7
46308	40	90	23	2,5		1,2	50,8		31,1
46309	45	100	25	2,5		1,2	61,4		37,0
46310	50	110	27	3		1,5	71,8		44,0
46312	60	130	31	3,5		2	100,0		65,3
46313	65	140	33	3,5		2	113,0		75,0

46314	70	150	35	3,5		2	127,0		85,3
46316	80	170	39	3,5		2	136,0		99,0
46318	90	190	43	4		2	165,0		122,0
46320	100	215	47	4		2	213,0		177,0

		Легкая узкая серия, α=360

66207	35	72	17	2,5		1,2	17,0		14,7
66211	55	100	21	2,5		1,2	46,3		28,4
66215	75	130	25	2,5		1,2	71,5		49,0
66219	95	170	32	3,5		2	121,0		85,0
66221	105	190	36	3,5		2	148,0		108,0

		Средняя узкая серия, α=360
66309	45	100	25	3		1,5	60,8		36,4
66312	60	130	31	3,5		2	93,7		58,8
66314	70	150	35	3,5		2	119,0		76,8

		Тяжелая узкая серия, α=360
66406	30	90	23	2,5		1,2	43,8		27,0
66408	40	110	27	3		1,5	72,2		42,3
66409	45	120	29	3		1,5	81,6		47,3
66410	50	130	31	3,5		2	98,9		68,1
66412	60	150	35	3,5		2	125,0		79,5
66414	70	180	42	4		2	152,0		109,0
66418	90	225	54	5		2,5	208,0		162,0

179

«
