Рулевой электропривод судна

Содержание

1.      Краткие Сведения о судне: РМС «Капитан Евсеев»

.        Назначение и основные элементы рулевого электропривода

.        Классификация рулевых приводов

.        Кинематическая схема рулевого электропривода

.        Нормативные требования к рулевым устройствам и их электроприводам

.        Определение моментов на баллере руля

.        Расчет и выбор исполнительного электродвигателя

.        Проверка выбранного электродвигателя на время перекладки руля

.        Проверка выбранного электродвигателя на нагрев

.        Расчет и выбор преобразователя

.        Разработка принципиальной схемы управления рулевого электропривода

.        Выбор аппаратуры управления

.        Расчет и выбор питающего кабеля и установочного автомата

.        Обслуживание и уход за рулевым электроприводом

.        Охрана окружающей среды на судах ФРП

.        Охрана труда на ФРП

.        Список литературы

1.
Краткие Сведения о судне: РМС «Капитан Евсеев»

В период с 1968 по 1970 г. было построено 23 рыболовных судна этого типа. Также с 1970 по 1971 г. Построили одиннадцать производственных рефрижераторов этого типа. Рыболовные суда строились для эксплуатации на Каспийском море.

.        Назначение и основные элементы рулевого электропривода

Рулевое устройство служит для изменения направления движения судна, обеспечивая перекладку пера руля на некоторый угол в заданный промежуток времени.

Основные элементы рулевого устройства показаны на рис. 54.

Руль - основной орган, обеспечивающий работу устройства. Он действует только на ходу судна и в большинстве случаев располагается в кормовой части. Обычно на судне один руль. Но иногда для упрощения конструкции руля (но не рулевого устройства, которое при этом усложняется) ставят несколько рулей, сумма площадей которых должна быть равной расчетной площади пера руля.

Основной элемент руля - перо . По форме поперечного сечения перо руля может быть: а) пластинчатым или плоским, б) обтекаемым или профилированным.

Преимущество профилированного пера руля в том, что сила давления на него превосходит (на 30% и более) давление на пластинчатый руль, что улучшает поворотливость судна. Отстояние центра давления такого руля от входящей (передней) кромки руля меньше, и момент, необходимый для поворота профилированного руля, также меньше, чем у пластинчатого руля. Следовательно, потребуется и менее мощная рулевая машина. Кроме того, профилированный (обтекаемый) руль улучшает работу винта и создает меньшее сопротивление движению судна.

Форма проекции пера руля на ДП зависит от формы кормового образования корпуса, а площадь - от длины и осадки судна (L и Т). У морских судов площадь пера руля выбирается в пределах 1,7-2,5% от погруженной части площади диаметральной плоскости судна. Ось баллера является осью вращения пера руля.

Баллер руля в кормовой подзор корпуса входит через гельм- портовую трубу. На верхней части баллера (голове) крепится на шпонке рычаг, называемый румпелем , служащий для передачи вращательного момента от привода через баллер на перо руля.

Рис. 54. Рулевое устройство. 1 - перо руля; 2 -баллер; 3 - румпель; 4 - рулевая машина с рулевым приводом; 5 -гельмпортовая труба; 6 - фланцевое соединение; 7 - ручной привод.

руль электропривод баллер перекладка

Судовые рули принято классифицировать по следующим признакам (рис. 55).

По способу крепления пера руля с корпусом судна различают рули:

а) простые - с опорой на нижнем торце руля или со многими опорами на рудерпосте;

б) полуподвесные - с опорой на специальном кронштейне в одной промежуточной точке по высоте пера руля;

в) подвесные - висящие на баллере.

По положению оси вращения относительно пера руля различают рули:

а) пебалапсириые - с осью, размещенной у передней (входящей) кромки пера;

б) полубалансирные - с осью, расположенной на некотором расстоянии от передней кромки руля, и отсутствием площади в верхней части пера руля, в нос от оси вращения;

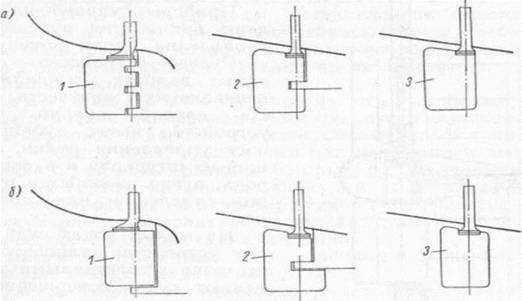

Рис. 55. Классификация судовых рулей в зависимости от способа крепления их с корпусом и расположения оси поворота: а - небалансирные; б- балансирные. 1 - простой; 2 - полуподвесной; 3 - подвесной.

в) балансирные - с осью, расположенной так же, как у полу- балансирного руля, но с площадью балансирной части пера на всю высоту руля.

Отношение площади балансирной (носовой) части ко всей площади руля называется коэффициентом компенсации, который у морских судов лежит в пределах 0,20-0,35, а у речных 0,10-0,25.

Рулевой привод представляет собой механизм, передающий на руль усилия, развиваемые в рулевых двигателях и машинах.

Рулевая машина на судах приводится в действие электрическими или электрогидравлическими двигателями. На судах длиною менее 60 м разрешается вместо машины установка ручных приводов. Мощность рулевой машины выбирается исходя из расчета перекладки руля на предельный угол до 35° с борта на борт за 30 сек.

Рулевой привод предназначается для передачи команд от штурмана из рулевой рубки к рулевой машине в румпельное отделение. Наибольшее применение находят электрическая или гидравлическая передачи. На малых судах применяются валиковые или тросовые приводы, в последнем случае этот привод называют - штуртросовым.

Рис. 56. Активный руль: а - с конической передачей на винт; б - с электромотором водяного исполнения.

Контрольные приборы следят за положением рулей и исправным действием всего устройства.

Приборы управления передают приказания рулевому при управлении рулем вручную. Рулевое устройство - одно из самых важных устройств, обеспечивающих живучесть судна.

На случай аварии рулевое устройство имеет дублирующий пост управления рулем, состоящий из штурвала и ручного привода, расположенных в румпель- ном отделении или вблизи от него.

На малых ходах судна рулевые устройства становятся недостаточно эффективными и порой делают судно совершенно неуправляемым.

Для повышения маневренности на современных судах некоторых типов (промысловых, буксирах, пассажирских и специальных судах и кораблях) устанавливают активные рули, поворотные насадки, подруливающие устройства или крыльчатые движители. Эти устройства позволяют судам самостоятельно выполнять сложные маневры в открытом море, а также проходить без вспомогательных буксиров узкости, входить на акваторию рейда и гавани и подходить к причалам, разворачиваться и отходить от них, экономя на этом время и средства.

Активный руль (рис. 56) представляет собой перо обтекаемого руля, на задней кромке которого установлена насадка с гребным винтом, приводящимся в движение от валиковой кони- ческой передачи, проходящей через пустотелый баллер и вращающийся от электродвигателя, установленного на голове баллера. Существует тип активного руля с вращением винта от электродвигателя водяного исполнения (работающего в воде) вмонтированного в перо руля.

При перекладке активного руля на борт работающий в нем винт создает упор, разворачивающий корму относительно оси поворота судна. При работе гребного винта активного руля на ходу судна скорость судна увеличивается на 2-3 узла. При остановленных главных двигателях от работы гребного винта активного руля судну сообщается малый ход до 5 узл.

Поворотная насадка , установленная вместо руля, при перекладке на борт отклоняет отбрасываемую гребным винтом струю воды, реакция которой вызывает разворот кормовой оконечности судна. Поворотные насадки преимущественно находят применение на речных судах

Подруливающие устройства выполняются обычно в виде туннелей, проходящих через корпус, в плоскости шпангоутов, в кормовой и носовой оконечностях судна. В туннелях размещается гребной винт, крыльчатый или водометный движитель, создающие струи воды, реакции которых, направленные от противоположных бортов, разворачивают судно. При работе кормового и носового устройства на один борт судно перемещается лагом (перпендикулярно диаметральной плоскости судна), что очень удобно при подходе или отходе судна от стенки.

Крыльчатые движители, установленные в оконечностях корпуса также увеличивают маневренность судна.

Рулевое устройство подводной лодки обеспечивает более разнообразные ее маневренные качества. Устройство предназначается для обеспечения управляемости подводных лодок в горизонтальной и вертикальной плоскостях.

Управление подводной лодкой в горизонтальной плоскости обеспечивает плавание лодки по заданному курсу и осуществляется вертикальным и рулями , площадь которых несколько больше площади рулей надводных судов и определяется в пределах 2-3% от площади погруженной части диаметральной плоскости лодки.

Управление подводной лодкой в вертикальной плоскости на заданной глубине обеспечивается при помощи горизонтальных рулей.

Рулевое устройство горизонтальных рулей состоит из двух пар рулей с их приводами и передачами. Рули делаются парными, т. е. на одном горизонтальном баллере располагаются по бортам лодки два одинаковых пера руля. Горизонтальные рули бывают кормовыми и носовыми в зависимости от места расположения по длине лодки. Площадь кормовых горизонтальных рулей больше площади носовых рулей в 1,2-1,6 раза. Благодаря этому эффективность кормовых горизонтальных рулей в 2-3 раза выше эффективности носовых. Для увеличения момента, создаваемого кормовыми горизонтальными рулями, их обычно располагают за винтами.

Носовые горизонтальные рули на современных подводных лодках являются вспомогательными, их делают заваливающимися и устанавливают в носовой надстройке выше ватерлинии, чтобы не создавать дополнительного сопротивления и не мешать управлению лодкой при помощи кормовых горизонтальных рулей на больших скоростях подводного хода.

Обычно на полной и средней скорости подводного хода управление подводной лодкой производится при помощи одних кормовых горизонтальных рулей.

При малой скорости хода управление лодкой кормовыми горизонтальными рулями становится невозможным. Скорость, при которой лодка теряет управляемость, называется инверсивной скоростью. На этой скорости лодка должна управляться одновременно кормовыми и носовыми горизонтальными рулями.

Основные составные элементы рулевого устройства горизонтальных рулей и вертикальных рулей однотипны.

. Классификация рулевых приводов

Основным классификационным признаком является тип передачи крутящего момента от электропривода к баллеру руля. В практике применяются приводы двух основных типов: механические и гидравлические.

Механические приводы состоят из систем зубчатых передач, дающих постоянное или почти постоянное передаточное число от баллера руля, к валу двигателя.

Механические приводы подразделяются на:

винтовые;

секторные, применяемые главным образом на судах транспортного флота;

штуртросовые, имеющие электрическую рулевую машину, устанавливаемую в рубке, и тросовую передачу от нее к баллеру руля. Эти приводы используются преимущественно на речных судах.

Гидравлические приводы получили наибольшее распространение и являются основными на всех судах. Эти приводы могут быть разделены на две группы:

) приводы с постоянно установленной гидравлической системой управления и изменением направления движения жидкости путем реверсирования двигателя;

) приводы с насосом переменной производительности, в которых при постоянном направлении вращения двигателя, соединенного с насосом, изменяется направление движения жидкости в системе путем регулирования в самом насосе. Эта группа приводов наиболее распространена.

. Нормативные требования к рулевым устройствам и их электроприводам

1.      Мощность основного механического рулевого привода должна быть достаточной для перекладки руля (поворотных насадок) на угол от 35º одного борта до 35º другого борта за время не более 30 с. при максимальной скорости переднего хода судна и осадки его по грузовую ватерлинию.

2.      Рулевые приводы должны обеспечивать непрерывную работу в наиболее тяжелых условиях эксплуатации. Двигатели рулевых приводов должны допускать их перегрузку по моменту не менее 1,5 расчетного момента в течение одной мин.

.        Рулевое устройство должно быть оборудовано тормозом или иным приспособлением, обеспечивающим удерживание руля (поворотной насадки) на месте в любом положении при действии со стороны руля крутящего момента без учета коэффициента полезного действия подшипников баллера руля.

.        Возможность быстрого и простого перехода с одного поста управления на другой, а также перевода управления на вспомогательный электропривод за время не более 2 мин.

.        Пусковые устройства должны обеспечивать повторный автоматический пуск электрических двигателей при восстановлений напряжения после перерыва в подачи питания.

.        В ходовой рубке у поста управления рулем или на пульте управления должно быть устройство, сигнализирующее о наличии напряжения в цепи питания рулевого привода, его перегрузки и отключения. Сигнал о перегрузке и отключении должен быть световым и звуковым.

.        Электрический привод рулевого устройства должен обеспечивать:

. Непрерывную перекладку руля с борта на борт в течение 30 мин. для каждого агрегата при наибольшей эксплуатационной скорости переднего хода и осадки судна по грузовую ватер линию;
