Материал: Ролик

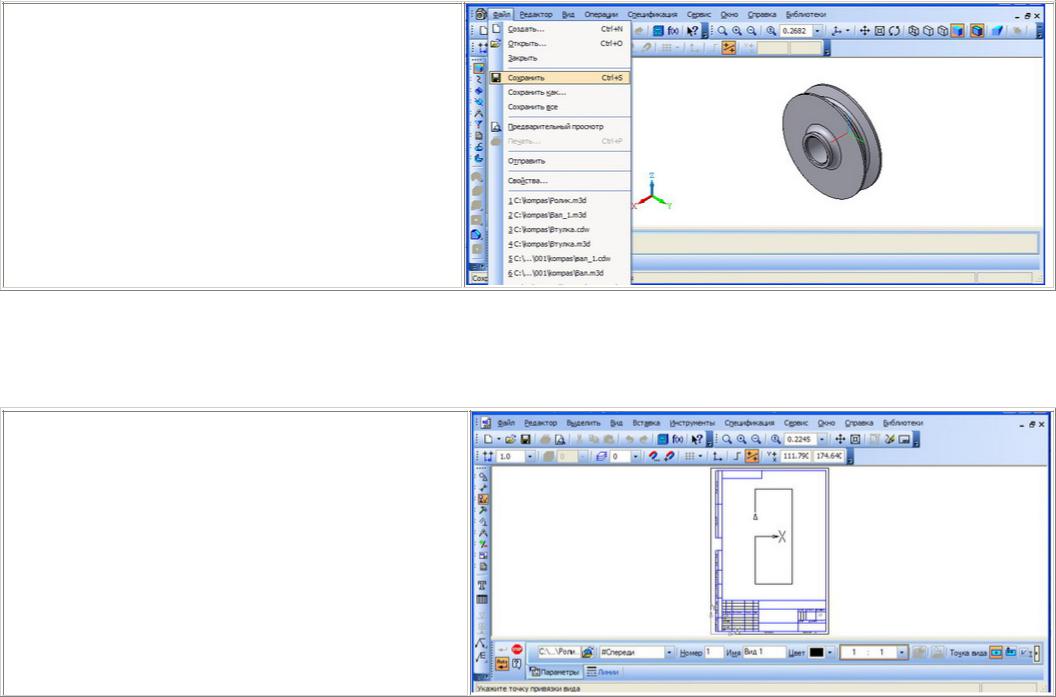

Сохраняем полученную модель ролика.

Методические рекомендации к построению чертежа

Алгоритм построения чертежа втулки:

Создаем новый документ - чертеж.

На инструментальной панели "Редактирование детали"

нажимаем кнопку "Новый чертеж из модели"

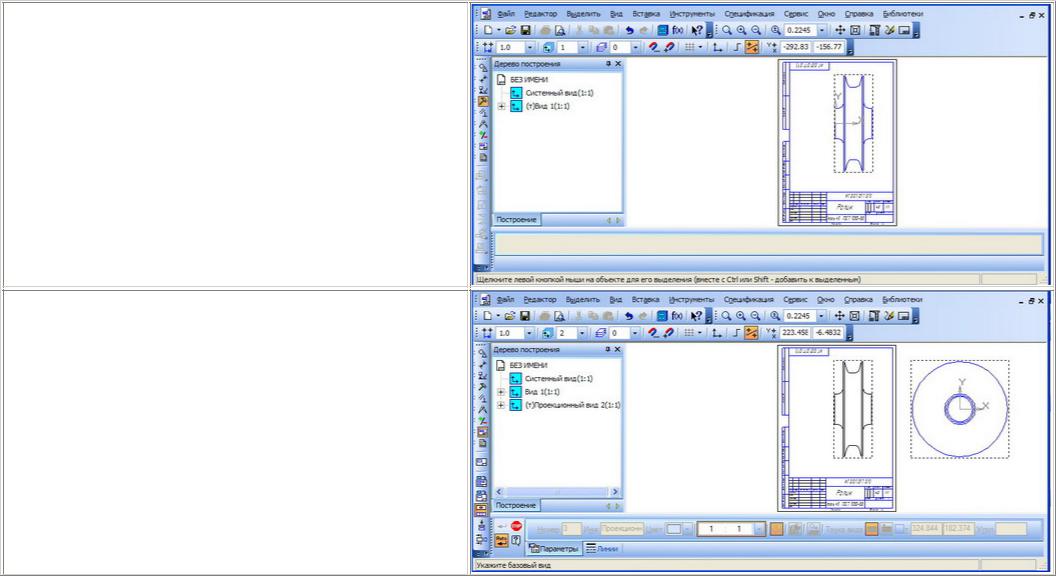

На инструментальной панели "Ассоциативные виды"

нажимаем кнопку "Проекционный вид".

"Вид слева" в последствии отображаться не будет, поэтому его можно разместить за пределами поля чертежа.

Для передачи геометрической формы ролика достаточно одного изображения - фронтального разреза.

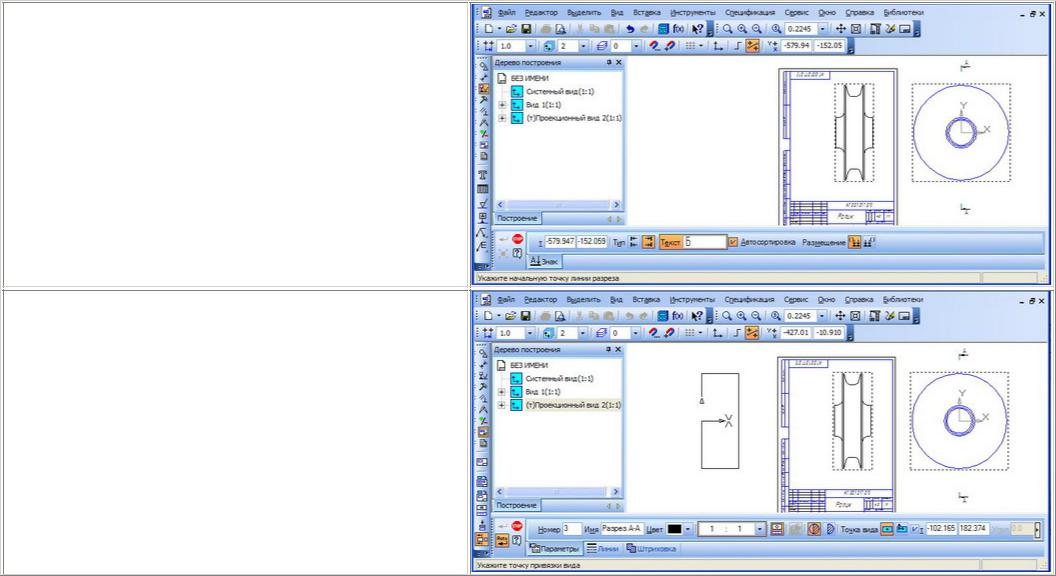

На инструментальной панели "Обозначение" нажимаем кнопку "Линия разреза".

На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Разрез/сечение" и указываем линию разреза и положение разреза на чертеже.

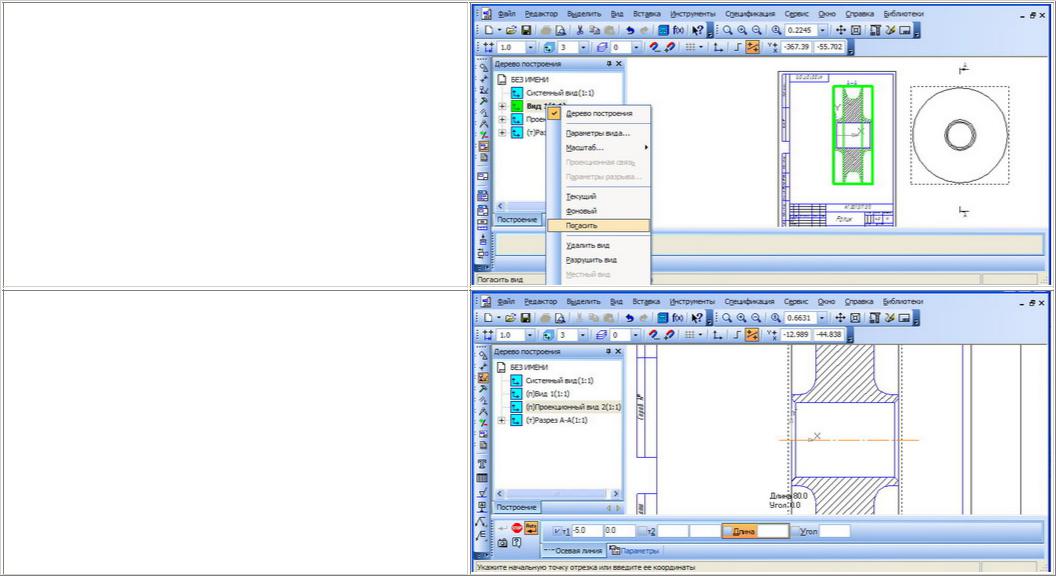

Гасим вид спереди и проекционный вид.

Проводим осевую линию.

На инструментальной панели "Обозначение" нажимаем кнопку "Осевая линия по двум точкам".

Используя инструментальную панель "Размеры" наносим необходимые размеры на чертеже.

Предельные отклонения размеров задаем в соответствии со значениями, предложенными на примере оформления чертежа ролика.

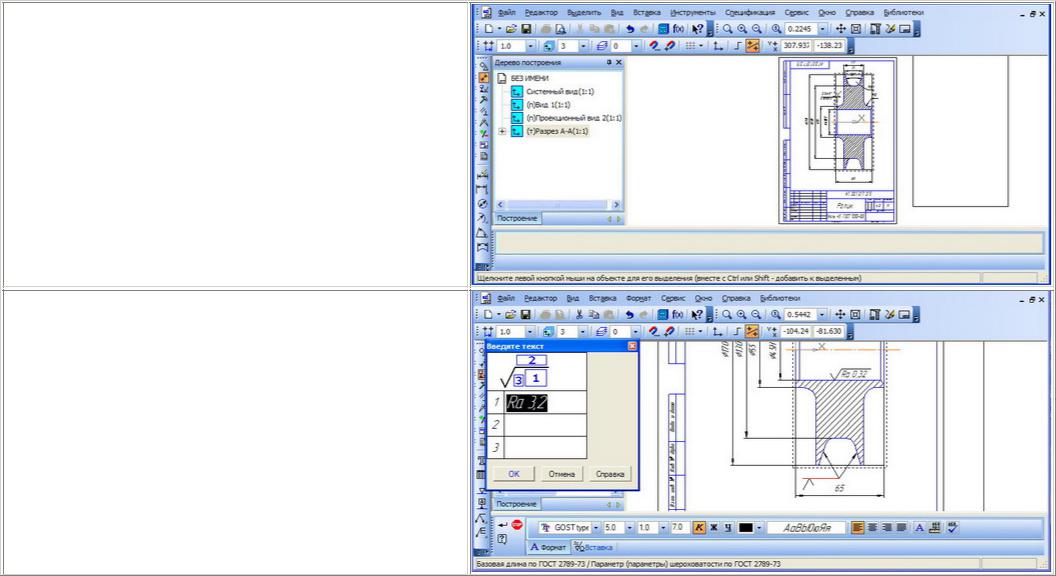

Задаем значение шероховатости поверхностей, используя кнопку "Шероховатость" инструментальной панели "Обозначения", в соответствии со значениями, предложенными на примере оформления чертежа ролика.
