Материал: Ролик
На инструментальной панели "Геометрия" нажимаем кнопку "Отрезок" и строим два отрезка
Первый отрезок по координатам точек
|
|
X |
|
Y |
|
|
|
|
|
|
|
|
|
|
6 |
|
(b-b2)/2 |
|
d3/2 |
|
|
|
|
|
7 |
|
b/2 |
|
d3/2 |

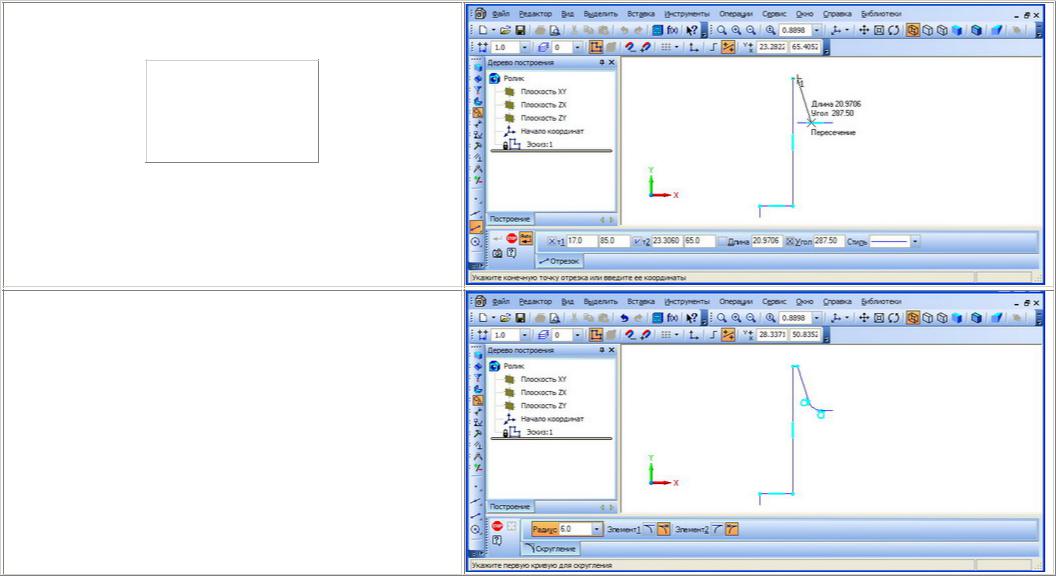

Второй отрезок из точки 5 под углом 287,5о до пересечения с отрезком [67].
На инструментальной панели "Геометрия" нажимаем кнопку "Скругление".
Радиус сопряжения в точке пересечения последних отрезков для всех вариантов 6 мм.

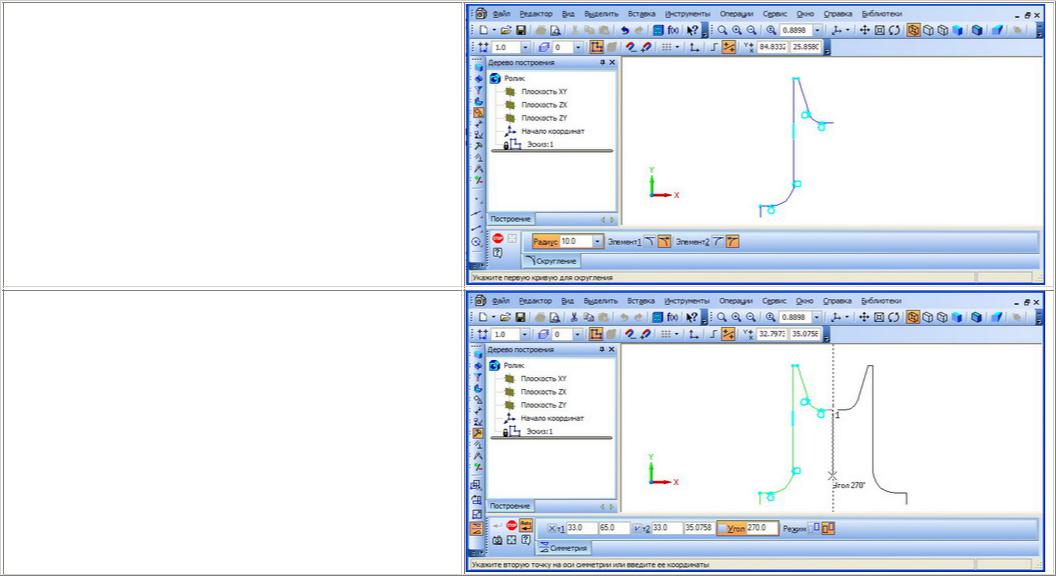

Радиус сопряжения в точке пересечения последних отрезков для всех вариантов 10 мм.
На инструментальной панели "Редактирование" нажимаем кнопку "Симметрия".

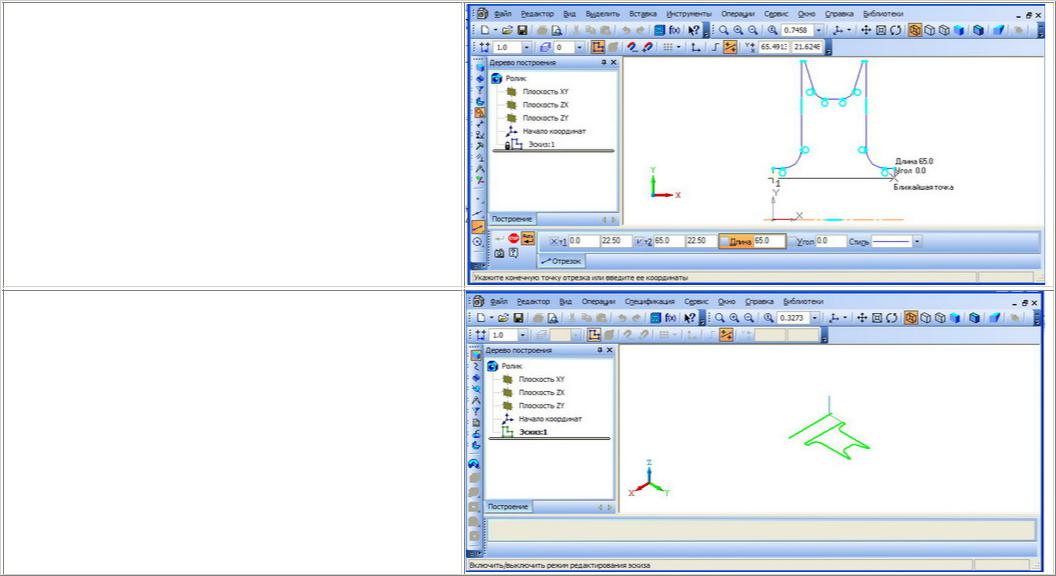

На инструментальной панели "Геометрия" нажимаем кнопку "Отрезок" и замыкаем эскиз.
Завершаем построение эскиза.

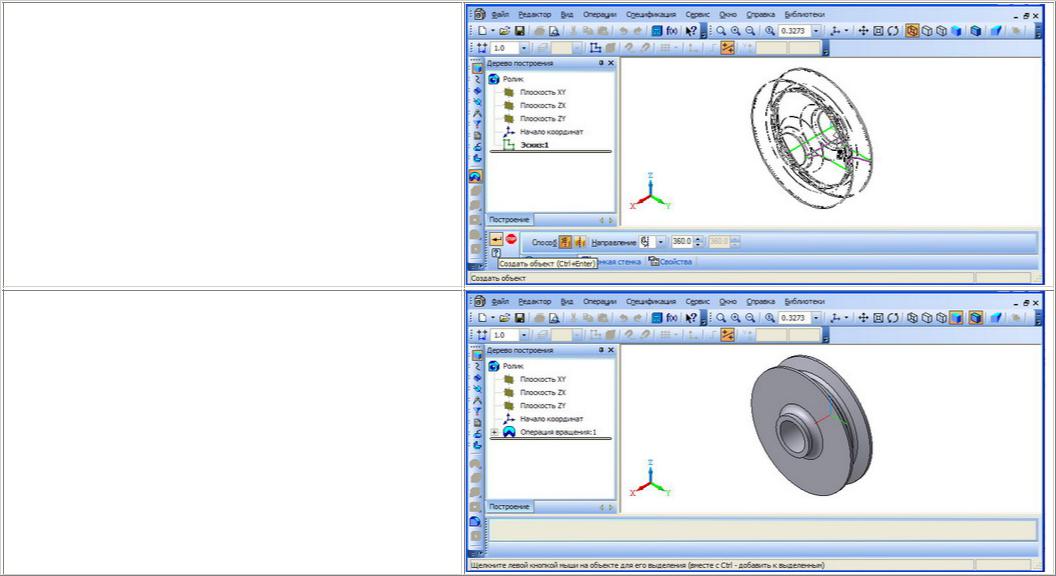

На инструментальной панели "Редактирование тел" нажимаем кнопку "Вращение" и создаем объект.

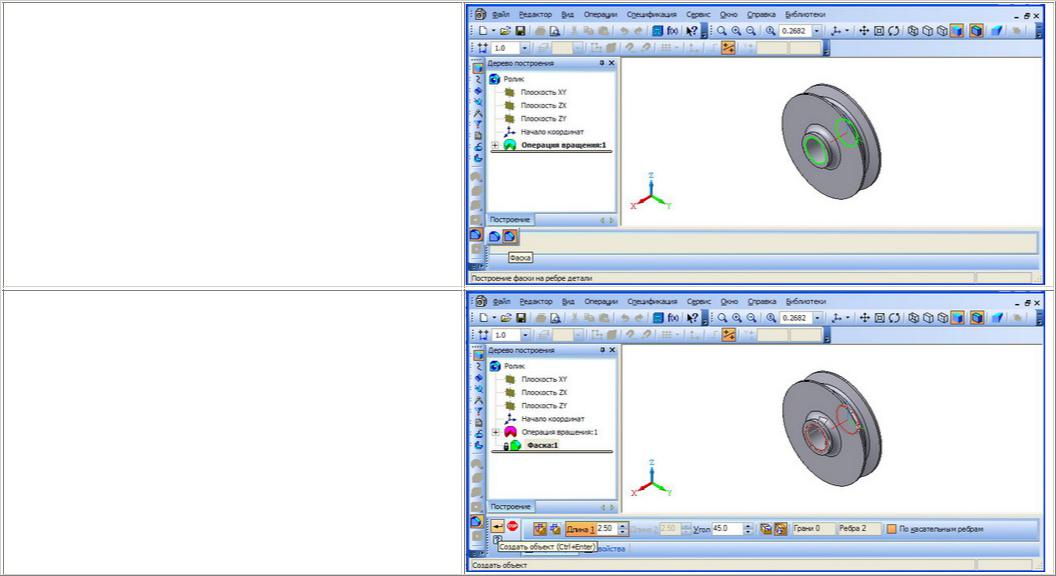

На инструментальной панели "Редактирование тел" нажимаем кнопку "Фаска".
Задаем параметры фаски в соответствии с вариантом.
