Материал: РГР по БЖД Проектирование безопасности технологического процесса Петрасюк О.В. Д-313
5 Проектирование элементов защиты
5.1 Разработка мероприятий, обеспечивающих оптимальные микроклиматические условия в производственных помещениях
Задача: Рассчитать требуемый расход воздуха отсасывающей односторонней панелью для защиты воздушной среды от избытка явного тепла.
Исходные данные:
конвенционное тепло, выделяемое с поверхности источника Qк =500 Вт;
линейные размеры источника тепловыделений: а=1,5 м, В=0,75 м;
параметры отсасывающей панели: Н=1,4 м, b=0,5 м.
Решение:
-
Определение коэффициента пропорциональности:
,
(5.1)
где l сумма ширины источника тепловыделений и ширины отсасывающей панели, l= В+ b = 0,75 +0,5=1,25 м;
H расстояние от верхней плоскости источника вредных выделений до центра всасывающих отверстий панели, м.
-
Определение расхода воздуха, удаляемого панелью:
,
(5.2)
м3/ч
Вывод:
Для защиты воздушной среды производственного
помещения от избытков явного тепла
необходимо запроектировать одностороннюю
отсасывающую панель с расходом воздуха
14071,36
м3/ч.
5.2 Расчет звукоизоляции производственных помещений
Задача: Рассчитать звукоизолирующую способность сложной ограждающей конструкции помещения маневрового диспетчера от проходящих поездов.
Исходные
данные: Площадь ограждения:
;
;
помещение расположено на расстоянии
20 м от железнодорожных путей; количество
принимаемых в расчёт элементов ограждения
n=2
(окно, стена); объем помещения:
.
Уровень звуковой мощности, излучаемой источниками шума, приведен в таблице 5.1.
Таблица 5.1. Уровень звуковой мощности, излучаемой источником шума
|
Источник шума |
Звуковая мощность L, дБ, при среднегеометрической частоте октавных полос, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
Грузовой поезд |
92 |
98 |
104 |
95 |
100 |
98 |
88 |
80 |
Решение:
Определим звукоизолирующую способность ограждающих конструкций помещения маневрового диспетчера:
,
(5.3)
где
;
Lp – расчетный уровень звукового давления;
Si – площадь ограждающей конструкции перегородки;
Вu – постоянная изолируемого помещения, Вu = Вш /1000 * М;
Вш – постоянная суммарного помещения, Вш = V/6;
Lдоп – допустимый по ГОСТу уровень звукового давления;
n- количество ограждающих конструкций.
Расчеты звукоизолирующей способности стены сведем в таблицу 5.2.
Таблица 5.2. Расчеты звукоизолирующей способности стены
|
Исходные и расчетные величины |
Значение исходных и расчетных величин при среднегеометрической частоте октавных полос, Гц |
||||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
1 |
|
92 |
98 |
104 |
95 |
100 |
98 |
88 |
80 |
|
2 |
|
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
3 |
|
- |
- |
- |
- |
18,3 |
- |
- |
- |
|
4 |
µ |
0,8 |
0,75 |
0,7 |
0,8 |
1 |
1,4 |
1,8 |
2,5 |
|
5 |
|
14,6 |
13,725 |
12,81 |
14,6 |
18,3 |
25,62 |
32,94 |
45,75 |
|
6 |
|
11,6 |
11,3 |
11,07 |
11,6 |
12,6 |
14,08 |
15,1 |
16,6 |
|
7 |
|
26 |
26 |
26 |
26 |
26 |
26 |
26 |
26 |
|
8 |
|
58 |
64 |
70 |
61 |
66 |
64 |
54 |
46 |
|
9 |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
10 |
|
83 |
74 |
68 |
63 |
60 |
57 |
55 |
54 |
|
11 |
|
- |
36,7 |
48,93 |
44,4 |
51,4 |
50,92 |
41,9 |
36,4 |
Расчеты звукоизолирующей способности окна сведем в таблицу 5.3
Таблица 5.3. Расчеты звукоизолирующей способности окна
|
Расчетные величины |
Значения расчетных величин, дБ, при среднегеометрической частоте октавных полос, Гц |
|||||||||||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||||||||
|
1 |
|
- |
36,7 |
48,93 |
44,4 |
51,4 |
50,92 |
41,9 |
36,4 |
|||||||
|
2 |
|
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|||||||
|
3 |
|
5,8 |
5,8 |
5,8 |
5,8 |
5,8 |
5,8 |
5,8 |
5,8 |
|||||||
|
4 |
|
- |
27,5 |
39,72 |
35,2 |
42,2 |
41,72 |
32,7 |
27,2 |
|||||||
Вывод: При частоте 250 Гц звукоизолирующая способность ограждающих конструкций помещения маневрового диспетчера составляет 88,65.
5.3 Расчет и проектирование дренчерной установки пожаротушения
Задача: Рассчитать и запроектировать дренчерную установку водяного пожаротушения для производственного помещения маневрового диспетчера.
Исходные данные: размеры производственного помещения: длина a=4 м; ширина b=5 м; высота h=3 м.
Решение:
-
Определить группу помещения по степени опасности развития пожара.
Кабинет ДСЦ относится к 1-ой группе.
-
Определим расчетные параметры
|
Интенсивность орошения водой Ір , л/см2 |
Площадь, защищаемая одним дренчерным оросителем Fр, м2 |
Площадь для расчета расхода воды Fи, м2 |
Продолжительность работы установки τт, мин |
Расстояние между дренчерными оросителями ℓс, м |
|
0,08 |
12 |
120 |
30 |
4 |
-
Определим требуемую производительность дренчерного оросителя
qp=Іp Fр=0,08*12=0,96 л/с, (5.4)
Выбираем водяной дренчерный ороситель типа СВ.
-
Определяем требуемый диаметр выходного отверстия по значению коэффициента k
k=
=0,96/√3=0,55, (5.5)
Из таблицы по значению коэффициента k выбираем диаметр выходного отверстия d=10 мм.
-
Определим напор оросителя
hо=
2=(0,96/0,55)2≈3
м, (5.6)
-

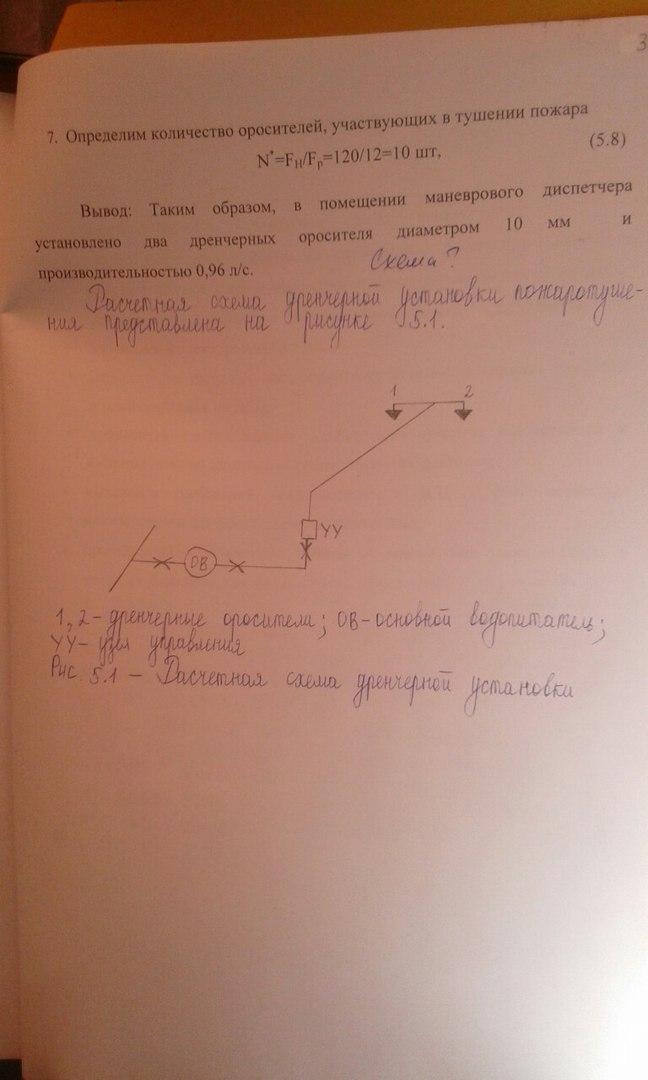

Определим количество оросителей
N=mR=2*1=2, (5.7)
где m=в/ℓс=5/4=1,25≈2; R=a/ ℓс=4/4=1
-
Определим количество оросителей, участвующих в тушении пожара
N*=FH/Fp=120/12=10 шт, (5.8)
Вывод: Таким образом, в помещении маневрового диспетчера установлено два дренчерных оросителя диаметром 10 мм и производительностью 0,96 л/с.

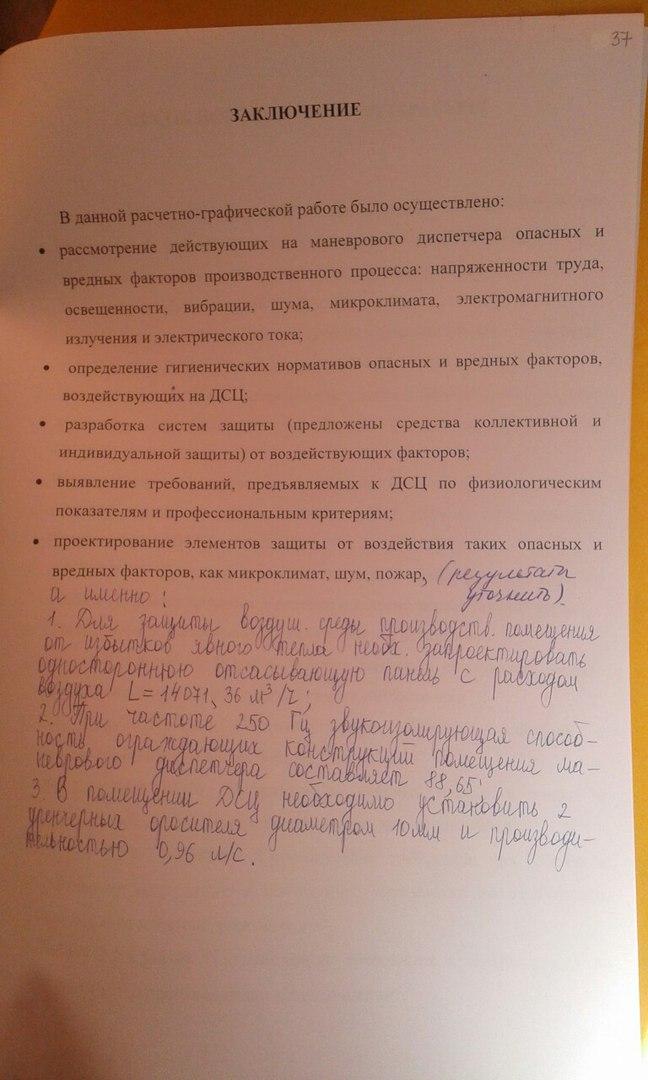

Заключение
В данной расчетно-графической работе было осуществлено:
-
рассмотрение действующих на маневрового диспетчера опасных и вредных факторов производственного процесса: напряженности труда, освещенности, вибрации, шума, микроклимата, электромагнитного излучения и электрического тока;
-
определение гигиенических нормативов опасных и вредных факторов, воздействующих на ДСЦ;
-
разработка систем защиты (предложены средства коллективной и индивидуальной защиты) от воздействующих факторов;
-
выявление требований, предъявляемых к ДСЦ по физиологическим показателям и профессиональным критериям;
-
проектирование элементов защиты от воздействия таких опасных и вредных факторов, как микроклимат, шум, пожар.
Список используемой литературы
-
Рублев М.Г., Павлова В.Л. Безопасность жизнедеятельности. Методические указания к выполнению расчетно-графической работы для студентов специальности 190401 "Эксплуатация железных дорог". Новосибирск: Издательство СГУПСа, 2016. 18 с.
-
Защита от шума. Методические указания к решению задач. Составитель Е.Д. Чернов. – Новосибирск: Издательство СГУПСа, 2006. 67 с.
-
Воздушная среда производственных помещений. Методические указания к решению задач. Составитель Е.Д. Чернов. – Новосибирск: Издательство СГУПСа, 2006. 76 с.
-
Расчет и проектирование систем защиты от пожара. Методические указания к решению задач. Составитель Е.Д. Чернов. – Новосибирск: Издательство НИИЖТа, 1991. 70 с.
-
Р 2.2.2006-05 "Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда".
-
СНиП 23-05-95 "Естественное и искусственное освещение".
-
СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки".
-
СН 2.2.4/2.1.8.566-96 "Производственная вибрация, вибрация в помещениях жилых и общественных зданий".
-
СН 2.2.4/2.1.8.583-96 "Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки".
-
СанПиН 2.2.4/2.1.8.582-96 "Гигиенические требования при работах с источниками воздушного и контактного ультразвука промышленного, медицинского и бытового назначения".
-
СанПиН 2.2.4.548-96 "Гигиенические требования к микроклимату на рабочих местах производственных помещении".
-
СанПиН 2.2.4/2.1.8.055-96 "Электромагнитные излучения радиочастотного диапазона".
-
ГОСТ 12.1.002-84 "Электрические поля промышленной частоты. Допустимые уровни напряженности и требования контроля на рабочих местах".
