Материал: РГР по БЖД Проектирование безопасности технологического процесса Петрасюк О.В. Д-313

1

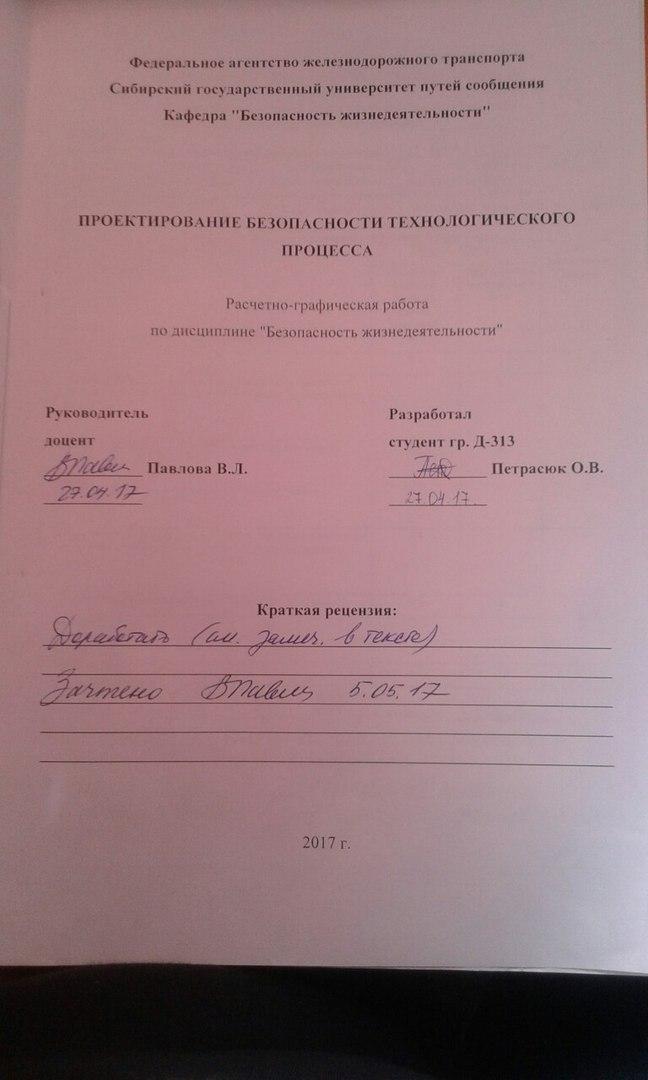

Федеральное агентство железнодорожного транспорта

Сибирский государственный университет путей сообщения

Кафедра "Безопасность жизнедеятельности"

ПРОЕКТИРОВАНИЕ БЕЗОПАСНОСТИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

Расчетно-графическая работа

по дисциплине "Безопасность жизнедеятельности"

Руководитель

доцент

____________ Павлова В.Л.

____________

Разработал

студент гр. Д-313 ____________ Петрасюк О.В.

____________

Краткая рецензия:

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

____________________________________________________________________

2017 г.

СОДЕРЖАНИЕ

Введение………………………………………………….…………………………..5

1 Идентификация потенциальных опасностей и вредностей технологического процесса………………………………………………………………………………6

1.1 Напряженность труда………………………………………………………..6

1.2 Освещенность………………………………………………………………..8

1.3 Вибрация……………………………………………………………………..9

1.4 Шум………………………………………………………………………....10

1.5 Микроклимат……………………………………………………………….11

1.6 Электромагнитное излучение……………………………………………..12

1.7 Электрический ток…………………………………………………………13

2 Гигиенические нормативы ОВПФ, воздействующих на работника………….16

2.1 Нормирование напряженности труда……………………………………..16

2.2 Нормирование освещенности……………………………………………...17

2.3 Нормирование вибрации и шума………………………………………….17

2.4 Нормирование микроклимата……………………………………………..21

2.5 Нормирование электромагнитного излучения…………………………...22

2.6 Нормирование электрического тока………………………………………23

3 Обоснование выбора и разработка методов защиты от воздействующих ОВПФ………………………………………………………………………………..24

3.1 Система защиты от воздействия напряженности трудового процесса…24

3.2 Система защиты от воздействия факторов световой среды……………..24

3.3 Система защиты от воздействия вибрации……………………………….24

3.4 Система защиты от воздействия шума……………………………………25

3.5 Система защиты от воздействия параметров микроклимата……………25

3.6 Система защиты от воздействия электромагнитных излучений…….….26

3.7 Система защиты от воздействия электрического тока…………………..26

.4 Требования, предъявляемые к обслуживающему персоналу по физиологическим показателям и профессиональным критериям………………28

4.1 По физиологическим показателям………………………………………...28

4.2 По профессиональным критериям………………………………………...29

5 Проектирование элементов защиты…………………………………………….32

5.1 Разработка мероприятий, обеспечивающих оптимальные микроклиматические условия в производственных помещениях….…………...32

5.2 Расчет звукоизоляции производственных помещений ………………....33

5.3 Расчет и проектирование дренчерной установки пожаротушения …….35

Заключение………………………………………………………………………….37

Список используемой литературы………………………………………………...38

Введение

Безопасность жизнедеятельности – это наука о сохранении здоровья и безопасности человека в среде обитания, которая выявляет опасности, разрабатывает меры и средства защиты от опасности и вырабатывает меры по ликвидации последствий чрезвычайных ситуаций.

В настоящее время необходимо рассматривать все производственные процессы как потенциально опасные и вредные, требуется разработка методов их объективной количественной и качественной оценки.

Технологический процесс  это часть производственного процесса, содержащая действия по изменению состояния предмета труда.

Целью расчетно-графической работы является проектирование безопасности технологического процесса маневрового диспетчера железнодорожных станций (внеклассных и 1-го класса).

К задачам, посредством решения которых будет достигнута цель, относятся:

 рассмотрение характеристик опасных и вредных производственных факторов;

рассмотрение гигиенических нормативов ОВПФ, воздействующих на работника;

обоснование выбора и разработка методов защиты от воздействующих ОВПФ;

рассмотрение требований к работнику по физиологическим показателям и профессиональным критериям;

проектирование элементов защиты.

1 Идентификация потенциальных опасностей и вредностей технологического процесса

Маневровый диспетчер железнодорожных станций (внеклассных и 1-го класса) подвергается воздействию различных опасных и вредных факторов, характеристика которых приведена согласно следующему алгоритму:

 определение фактора;

 основные параметры оценки, единица измерения;

 влияние фактора на работника.

1.1 Напряженность труда

Напряженность труда характеризуется эмоциональной нагрузкой на организм при труде, требующем преимущественно интенсивной работы мозга по получению и переработке информации. При оценке степени напряженности учитывают эргономические показатели: сменность труда, позу, число движений и т. д.

Наиболее легким считают умственный труд, в котором отсутствует необходимость принятия решения. Такие условия труда считаются оптимальными.

К напряженным вредным условиям 1-й степени относят труд, который связан с решением сложных задач по известным алгоритмам или работой с использованием нескольких (более одной) инструкций.

Творческая деятельность, требующая решения сложных задач при отсутствии очевидного алгоритма решения, должна быть отнесена к напряженному труду 2-й степени тяжести.

Обработка какой-либо информации или выполнение задания без оценки его результатов не является сложным трудом, что позволяет оценивать его как оптимальный.

Если же к указанным действиям добавляется необходимость проверки полученного результата, то такие условия труда являются допустимыми.

Работа по распределению производственного задания между другими лицами и контроль за их работой относится к напряженному труду 2-й степени.

Напряженность труда зависит от длительности сосредоточенного наблюдения и числа одновременно наблюдаемых объектов (контрольно-измерительные приборы, продукт производства и т. п.).

При длительности сосредоточенного наблюдения до 25 % от продолжительности рабочей смены условия труда характеризуются как оптимальные, 26-50 – допустимые, 51-75 – напряженный труд 1-й степени, более 75 – 2-й степени.

Существенное влияние на степень напряженного состояния исполнителя оказывает ответственность за конечный или промежуточный результат труда.

Степень монотонности определяется числом элементов (приемов труда при реализации простого задания или многократно повторяющихся операций) и продолжительностью во времени выполнения этих элементов или операций. Если число элементов составляет 10 и более, то условия труда считают оптимальными; 6...9 – допустимыми, менее 6– напряженными.

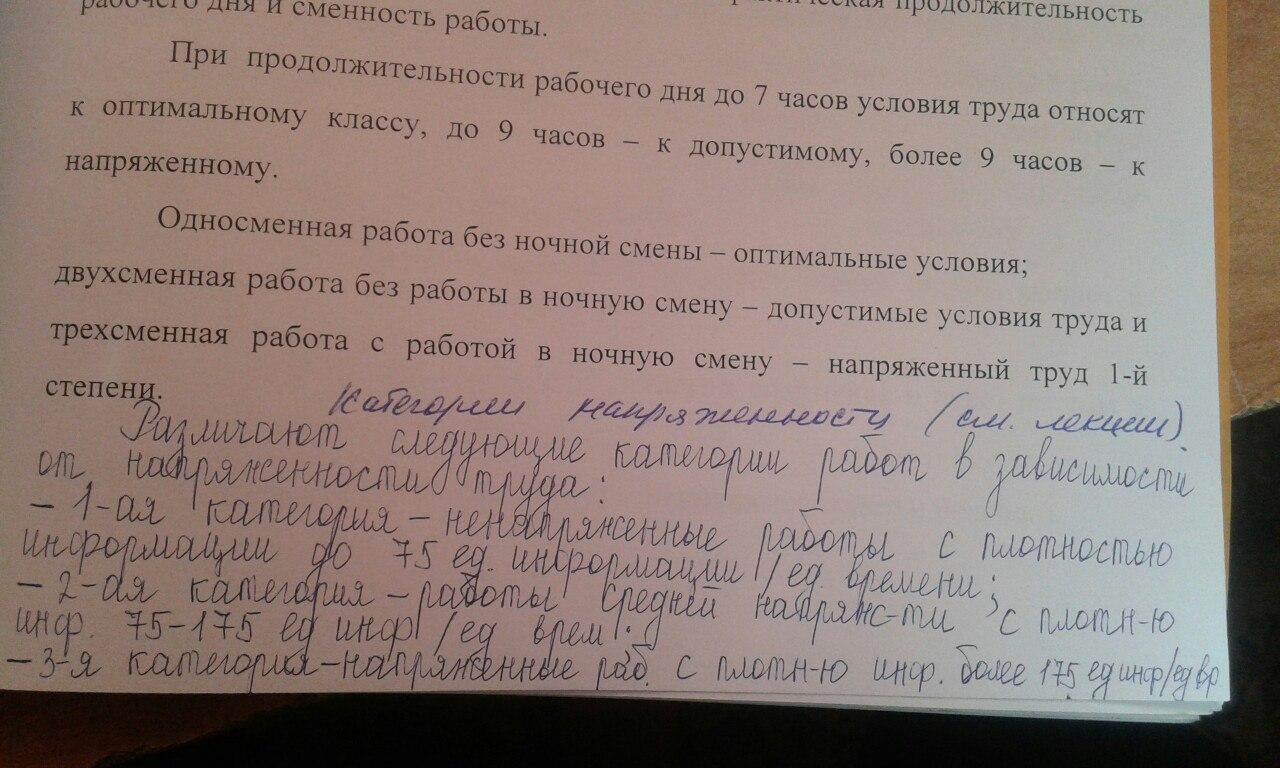

Важными факторами, характеризующими класс условий труда по напряженности трудового процесса, являются фактическая продолжительность рабочего дня и сменность работы.

При продолжительности рабочего дня до 7 часов условия труда относят к оптимальному классу, до 9 часов – к допустимому, более 9 часов – к напряженному.

Односменная работа без ночной смены – оптимальные условия;

двухсменная работа без работы в ночную смену – допустимые условия труда и трехсменная работа с работой в ночную смену – напряженный труд 1-й степени.

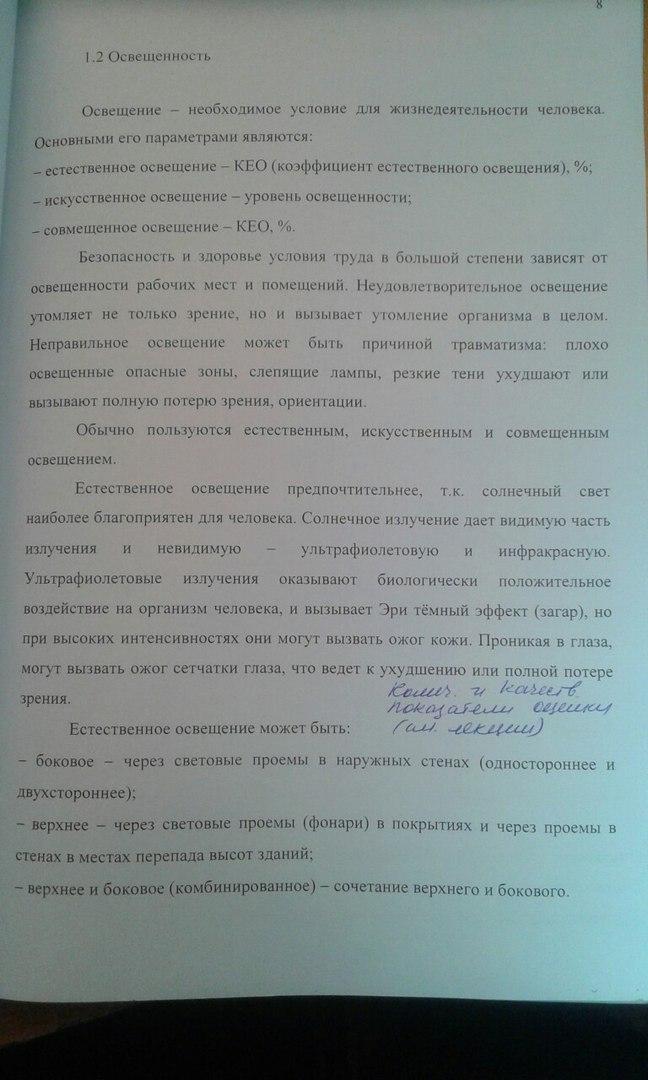

1.2 Освещенность

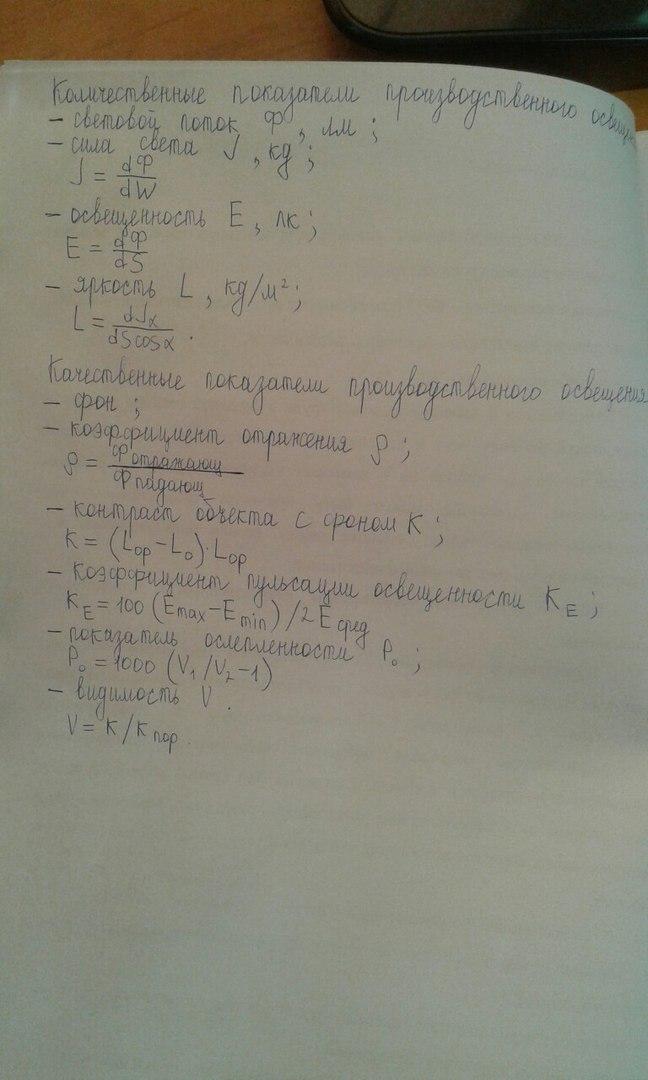

Освещение – необходимое условие для жизнедеятельности человека. Основными его параметрами являются:

 естественное освещение – КЕО (коэффициент естественного освещения), %;

 искусственное освещение – уровень освещенности;

 совмещенное освещение – КЕО, %.

Безопасность и здоровье условия труда в большой степени зависят от освещенности рабочих мест и помещений. Неудовлетворительное освещение утомляет не только зрение, но и вызывает утомление организма в целом. Неправильное освещение может быть причиной травматизма: плохо освещенные опасные зоны, слепящие лампы, резкие тени ухудшают или вызывают полную потерю зрения, ориентации.

Обычно пользуются естественным, искусственным и совмещенным освещением.

Естественное освещение предпочтительнее, т.к. солнечный свет наиболее благоприятен для человека. Солнечное излучение дает видимую часть излучения и невидимую  ультрафиолетовую и инфракрасную. Ультрафиолетовые излучения оказывают биологически положительное воздействие на организм человека, и вызывает Эри тёмный эффект (загар), но при высоких интенсивностях они могут вызвать ожог кожи. Проникая в глаза, могут вызвать ожог сетчатки глаза, что ведет к ухудшению или полной потере зрения.

Естественное освещение может быть:

 боковое  через световые проемы в наружных стенах (одностороннее и двухстороннее);

 верхнее  через световые проемы (фонари) в покрытиях и через проемы в стенах в местах перепада высот зданий;

 верхнее и боковое (комбинированное)  сочетание верхнего и бокового.

Искусственное освещение осуществляется в темное время суток при помощи осветительных приборов, состоящих из светильников. Электрический светильник представляет собой совокупность источника света и арматуры.

Важнейшим назначением осветительной арматуры является предохранение глаз работающих от воздействия чрезмерно больших яркостей источников света.

1.3 Вибрация

Вибрация  это упругие механические колебания высокой частоты и малой амплитуды в технике (машинах, механизмах, конструкциях и др.). Основными ее параметрами являются:

 вибрационная скорость, м/с, dB;

 вибрационное ускорение, м/, dB;

 вибрационная частота, Гц;

 амплитуда смещения, м.

В зависимости от способа передачи на человека различают общую и локальную вибрации. Общая вибрация передается через опорные поверхности на тело сидящего или стоящего человека. Локальная вибрация передается через руки. Вибрация, воздействующая на ноги сидящего человека и на предплечья контактирующие с вибрирующими поверхностями рабочих органов машин, может быть отнесена к локальной вибрации.

Действие вибрации определяется характером ее распространения по телу человека, которое рассматривается как сочетание масс с упругими элементами. У стоящего человека  это все туловище с нижней частью позвоночника и тазом, у сидящего – верхняя часть туловища в сочетании с верхней частью позвоночника.

К основным проявлениям вибрационной патологии относятся нейрососудистые расстройства рук, сопровождающиеся интенсивными болями после работы и по ночам, снижением всех видов кожной чувствительности, слабостью в кистях рук. Нередко наблюдается так называемый феномен «мертвых» или белых пальцев. Параллельно развиваются мышечные или костные изменения, а также расстройства нервной системы по типу неврозов.

1.4 Шум

Шум – совокупность различных по интенсивности и частоте звуков, способных оказывать неблагоприятное воздействие на работу и отдых человека. Основными его параметрами являются:

 уровень звукового давления, dB;

 звуковая частота, Гц (20-20000);

 звуковая мощность, Вт, Дж.

Воздействие шума на человека зависит от уровня шума, его характеристик и спектра, времени воздействия, резонансных явлений. Оно также зависит от состояния здоровья, приспособляемости организма, индивидуальных особенностей человека и других факторов.

Воздействие шума оказывает влияние на эмоциональный настрой, мотивацию поступков, инициативу, может, но, как правило, не проявляется в ухудшении работы; во всяком случае, причиняет человеку неудобство.

Шум отвлекает внимание человека и тем самым отрицательно сказывается в тех случаях, когда необходимо следить за потоком информации или случайными изменениями.

Сильный производственный шум отрицательно влияет на организм человека. Он снижает его работоспособность, производительность труда, повышает предрасположенность к инфарктным заболеваниям, увеличивает вероятность неврозов и нервных заболеваний, ухудшает зрение, вызывает головные боли, депрессию, усталость, является причиной снижения внимания и психологического сосредоточения на работе и увеличения времени реакции. Шум нарушает отношения между людьми, спокойную рабочую обстановку. Он вызывает резкое ухудшение здоровья при некоторых видах заболевания, нервозность, склонность к конфликтным ситуациям. Неприятное воздействие шума сильнее сказывается на умственной, нежели физической работе.
