Ремонт и техническое обслуживание головного освещения автомобиля

Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение

Высшего профессионального образования

"Российский государственный профессионально-педагогический университет"

Факультет электроэнергетики и информатики

Екатеринбургский электромеханический колледж

Курсовая работа

Ремонт и техническое обслуживание головного освещения автомобиля

Разработал

Студент группы 401АВТ Костромин В.А.

Руководитель Гришанов В.В.

Екатеринбург 2014

Содержание

Введение

Устройство и назначение

Техническое обслуживание

Основные неисправности и методы их устранения

Техника безопасности

Заключение

Список источников

Введение

История головного освещения автомобиля.

Со времен создания автомобиля и перехода его в статус полноценного транспортного средства возник вопрос о возможности круглосуточного использования автомобиля. А это в свою очередь требовало наличия осветительных приборов. Самые первые фонари использовали керосин, но решали проблему освещения очень плохо. Скорее керосиновые фонари просто обозначали транспортное средство. Летчик и авиаконструктор Луи Блерио в 1896 году предложил использовать ацетиленовые светильники. Подобные светильники к тому времени использовались в качестве паровозных прожекторов. Для получения газа ацетилена использовался специальный бак установленный на подложке со стороны водителя, в который засыпался карбид кальция и вода. Для включения фар водителю приходилось открывать кран подачи ацетилена, открывать фары и зажигать встроенные в них горелки спичкой.

Рис. 1. Автомобиль Renault AG-Fiacre Paris 1910 года с ацетиленовыми фарами

Начиная с 1920 годов стали использоваться электрические лампы. Фары, имеющие лампы накаливания, представляли собой прожекторы, которые слепили встречных водителей. При разъезде со встречным автомобилем водителю приходилось наклонять фары вниз, используя для этих целей специальный рычаг с тросовым или гидравлическим механизмом. Другой способ снижения ослепления был основан на уменьшении интенсивности свечения путем снижения тока накала ламп с помощью реостата. Но все эти ухищрения отвлекали водителя, и не давали возможности установить фары после изменения в исходное положение. На более дорогие машины устанавливались индивидуальные фары для ближнего и дальнего света. Мощность таких фар была различна: для ближнего света составляла 30 Вт, для дальнего 50 Вт. Угол пучка фар ближнего света устанавливался для освещения дороги на 15-20 метров вперед, в то время как свет дальних - на 40-60 метров.

Это позволяло водителю переключать фары на нужный режим освещения намного удобнее. Мощность и дальность света удалось увеличить используя разработки Ивана Петровича Кулибина в области параболического отражателя. Таким образом фара имеющая параболический рефлектор и линзы могла освещать на несколько сотен метров. В дальнейшем производители стали усложнять конструкции ламп.

Фирма Bosch в 1925 году первая стала изготавливать двунитиевые лампы накаливания, одна нить которой использовалась для ближнего света, другая для дальнего. В массовое использование попали галогенные лампы, имеющие лучшие характеристики и большую надежность. Также стало возможным уменьшить вес аккумуляторных батарей за счет появления в автомобилях генератора, который осуществлял питание мощных электроламп и снял проблему необходимости подзарядки батарей на станциях.

Изменения светотехники сопровождалось введением новых правил освещения. В 1957 году в Европе был узаконен асимметричный свет, по которому свет от водителя светил ближе, чем свет со стороны пассажира. Это снижало риск ослепления встречного водителя и повышало безопасность. Другое направление модернизации осветительной техники заключалось в изменении формы фары. Если раньше все фары имели круглый профиль, то начиная с 1961 года Citroën попробовал квадратные фары. Это позволило улучшить аэродинамику автомобиля, усилить световой поток благодаря светоотражателю Hella эллипсоидной формы с двумя осями, где две пары лучей из разных фокусов собирались в одну собирающую линзу. А в 1986 году на автомобили BMW устанавливали трехосные фары.

Благодаря вычислительным мощностям современных компьютеров стали возможными расчет и изготовление фар имеющих практически любую форму подходящую по желанию дизайнера автомобиля. Сложность устройства современной фары заключается в множестве фокусов светоотражателя фары, отвечающих за освещение определенного участка дороги.

История марки Рено.

Для моей курсовой работы я выбрал автомобиль Рено Логан (Renault Logan) первого поколения 2004-2013 годов выпуска. Renault Logan - это бюджетный автомобиль, разработанный компанией Renault специально для развивающихся рынков. Основное производство развернуто в Румынии, на заводе промышленной группы Dacia, которая с 1999 года принадлежит компании Renault. В зависимости от специфики рынка продается под марками Dacia, Renault, Lada или Nissan. В странах Европы (за исключением России) и в Марокко продается Dacia Logan, собираемая в Румынии и в Марокко. На территории РФ автомобиль продаётся под маркой Renault. Также под маркой Renault он продается в Латинской Америке, в Индии и с сентября 2009 года на Украине. В России выпускается универсал Dacia Logan MCV 2006 года под именем Lada Largus.

головное освещение автомобиль светотехника

Рис. 2. Рено Логан.

Проектирование модели Logan началось в 1998 году. Проекту было присвоено внутризаводское обозначение X90. Планировалось создать компактный семейный автомобиль со стартовой ценой 5000 евро. При проектировании, благодаря использованию компьютерного моделирования, не было создано ни одного предсерийного образца. Logan с кузовом "седан" (внутризаводское обозначение модификации - L90) был представлен публике в 2004 году. Тогда же началось его серийное производство в Румынии. Сборка машин в Москве, на предприятии Автофрамос, стартовала в апреле 2005 года.

Для достижения запланированной отметки в 5000 евро разработчики применили целый ряд решений по снижению себестоимости как на этапе проектирования автомобиля, так и в процессе его производства. Например дизайнеры, и конструкторы при создании Логана использовали только компьютерные методы. Только это позволило сэкономить 20 миллионов евро. Всего на проектные работы было затрачено 360 миллионов евро.

Широкая унификация с другими моделями концерна: передняя подвеска заимствована у Renault Clio второго поколения, задняя - у Renault Modus, рулевое управление - у Renault Symbol, коробка передач и сцепление - у Renault Megane второго поколения.

Использование доступных проверенных двигателей, уже производившихся массово.

Использование простых в штамповке кузовных панелей малой кривизны.

Использование простых и дешевых в изготовлении стекол малой кривизны.

Использование крупных цельнолитых пластиковых деталей салона (передняя панель, дверные обшивки).

Отсутствие в дешевых комплектациях усилителя руля, кондиционера, подушки безопасности переднего пассажира, электростеклоподъемников и прочего.

Высокая доля ручного труда при производстве (в странах с дешевой рабочей силой это выгоднее автоматизации).

Конструкцию создавали в расчете на эксплуатацию в странах третьего мира. Для плохих дорог предусмотрен дорожный просвет в 155 мм (версия для европейского рынка отличается меньшим на 20 мм клиренсом); продумана конструкция днища - к примеру, тормозные магистрали проложены так, чтобы исключить их повреждение. Подвеска - пружинные стойки с нижними поперечными рычагами спереди, задняя подвеска полунезависимая, рычажно-пружинная отличается высокой энергоёмкостью.8-клапанные бензиновые двигатели приспособлены для работы на бензине низкого качества с минимальным октановым числом 87.

Устройство и назначение

Головное освещение или автомоби́льная светоте́хника - комплекс световой техники, использующийся для сигнализации и освещения. Автомобильное освещение монтируется в передней, в задней, а также в боковых частях транспортного средства в виде фар или фонарей. Установка может быть как выступающим элементом кузова автомобиля, так и спрятана заподлицо.

Слово "фонарь" применимо к задним противотуманным, но также используется в разговорной речи и по отношению к остальным световым приборам. (пример: задние фонари)

Основными назначениями автомобильного освещения заключается:

Обеспечение освещения дорожного покрытия и пространства впереди после наступления темноты.

Обозначение транспортного средства, его габаритов и направления движения для других участников дорожного движения как в темное, так и в светлое время суток.

Предупреждение других участников дорожного движения о намерении водителя изменить скорость или направление движения.

Основными элементами головного освещения автомобиля являются фары - электрический светотехнический прибор, используемый на транспортном средстве и применяющийся для освещения дороги. На специальной технике может использоваться для освещения места проведения работ. Обычно фара размещается спереди транспортного средства, на специальной технике может быть и сзади, а также иметь поворотный механизм. Каждое транспортное средство должно иметь не менее 1 пары фар установленных симметрично относительно продольной оси транспортного средства.

После появления адаптивных фар понятие дальнего и ближнего света устаревает, т.к. световой пучок постоянно изменяется и формируется компьютером на основе многих параметров (таких как скорость автомобиля, наличие встречных автомобилей, наличия препятствий на обочине и т.п.).

Для обеспечения безопасности движения и предотвращения ослепления встречных водителей применяется 2 типа освещения - ближний и дальний свет.

Фары ближнего света применяются для освещения части обочины и дорожного полотна ограниченной площади. Световой пучок фар ближнего света распространяется вниз и в противоположную сторону от встречного потока. Ближний свет может быть представлен отдельной фарой, блок-фарой или дополнительной нитью накала двунитьевой лампы в зависимости от конструкции автомобиля. Создаваемый фарой ближний свет не слепит встречных водителей, благодаря чему включение этих фар используется при разъезде автомобилей. Использование только ближнего света на больших скоростях движения автомобиля невозможно из-за ограниченной видимости дороги, поэтому в ночное время суток при приближении водители переключают фары из режима дальнего света на ближний, а после разъезда восстанавливают дальний свет.

Дальний свет распространяется мощным пучком параллельно полотну дороги и рассчитывается для освещения большей площади дороги. Из-за этих своих особенностей дальний свет должен выключаться при сближении с встречным автомобилем во избежание ослепления водителя. О включении дальнего света сигнализирует контрольная лампа синего цвета.

Число, тип и цвет излучения световых приборов закреплены в ЕЭК ООН.

В современных автомобилях используются лампы накаливания, галогенные лампы, ксеноновые лампы и светодиоды.

Обыкновенные простые лампы накаливания, а также лампы с инертным наполнителем в осветительной технике транспортного средства уже нигде не используется, хотя являются самыми дешевыми и неприхотливыми в использовании. Основным источником света в транспортных средствах сейчас являются двухнитевые галогенные лампы. При той же мощности в 55 Вт галогенные лампы категории H4 имеют поток в пределах 1000-1650 люменов, в то время как лампы накаливания категории R2 выдают поток 400-550 лм. Стоит еще отметить, что со временем галогенные лампы не темнеют и имеют вдвое больший срок службы.

В современные автомобили с недавнего времени стали устанавливать ксеноновые газоразрядные лампы. По сравнению с другими типами они надежны и имеют большую светоотдачу. Для сравнения, газоразрядная лампа с электрической мощностью в 40 Вт создает световой поток в 3200 лм. Срок службы таких ламп в пределах 1500 часов. Для работы ксеноновых ламп требуются специальные электронные системы управления и преобразователи напряжения. Для запуска таких ламп 12 В бортовой сети преобразуется в переменное напряжения 10-20 кВ при частоте 400 Гц, а после прогрева ламп напряжение снижается до достаточных 85 В. Но такие лампы медленно включаются (до нескольких секунд), что ограничивает их применение только в качестве ближнего света.

Особым интересом пользуются светодиодные излучатели. Мощные светодиоды имеют способность излучать с интенсивностью в 70-100 лм при электрической мощности в 1 Вт. Для достижения более высоких значений их устанавливают группами, порядка 20-40 штук. Основной проблемой светодиодных излучателей является их излишний нагрев во время работы. Эту проблему производители фар решают с помощью установки радиаторов для отвода тепла обдуваемых естественно или принудительно вентилятором. Срок службы таких излучателей при соблюдении температурного режима и указанного производителем тока потребления находится в пределах 50 000 часов со снижением яркости до 70 % от изначальной в процессе эксплуатации. Производитель рекомендует не превышать типичный ток и заявляет через 25000 часов не менее 91,8 % уровня яркости, от уровня яркости измеренной на 6000 часах.

В головном освещении автомобиля Рено Логан применяются галогенные лампы H4 12V 60/55W Osram 64193.

Рис. 3. Блок-фара автомобиля Рено Логан, вид спереди.

Рис. 4. Блок-фара автомобиля Рено Логан, вид сзади.

. Патрон лампы указателя поворота.

. Исполнительный механизм регулятора направления пучков света фар.

. Винт регулировки пучка света фары в вертикальной плоскости.

. Лампа головного света.

. Гнездо лампы габаритного света.

Техническое обслуживание

Техническое обслуживание головного освещения сводится к ежедневной проверке (ЕО) исправности работы элементов головного освещения автомобиля, работоспособности ламп освещения, а также к регулировке светового пучка фар при плановом техническом обслуживании (ТО-1).

Регулировка света фар может производиться с помощью специального прибора на станции технического обслуживания (рис. 5):

Рис. 5. Прибор для проверки и регулировки светового пучка фар.

Также регулировка может производиться и без специального прибора, по следующему алгоритму:

Проверка и регулировка света фар производится на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

. Предварительно проверить и при необходимости довести до нормы давление воздуха в шинах.

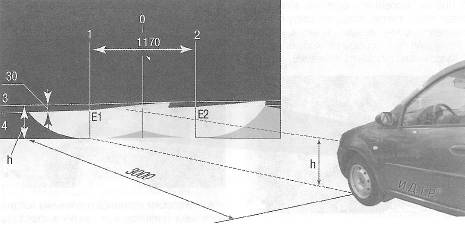

. Установить автомобиль перпендикулярно гладкой стене на расстоянии 3 м. Положить на сидение водителя дополнительный груз массой 75 кг. Разметить на стене экран, как показано на рис. 6:

Рис. 6.

Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качнуть автомобиль сбоку, для самоустановления пружин подвесок.

. Измерить высоту центров фар до пола. Это будет расстояние h на экране.

. Установить регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
