Материал: Реконструкция очистных сооружений города Новотроицка

экологичность, безопасность для жизни и здоровья человека;

относительно низкая цена;

невысокие эксплуатационные расходы;

низкие капитальные затраты;

простота обслуживания установок.

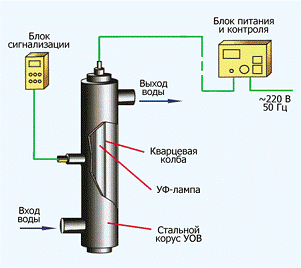

Рисунок 1.10 Схема ультрафиолетовой установки

Применяем для данных очистных ультрафиолетовую установку серии УОВ - 600СЛ. Компактный базовый модуль для УФ - станций большой производительности от 15000 до 150000 м3/сутки.

Установка обеззараживания воды ультрафиолетом (УОВ) - прибор (устройство), применяемый в различных областях хозяйственной деятельности.

В состав системы бактерицидной установки входит корпус из нержавеющей стали с двумя патрубками для входа и выхода воды. Внутри корпуса расположена защитная кварцевая колба, куда помещена УФ лампа. Количество ламп их мощность и расположение определяют производительность УФ установки и условия ее эксплуатации.

Блок электропитания и управления (БЭУ) работает от сети переменного тока ~220в., 50гц. Питание ламп осуществляется от электронного пускорегулирующего аппарата (ЭПРА). На лицевой панели БЭУ расположены сигнальные лампочки (светодиоды) информирующие о работе УФ ламп.

В схеме контроля степени загрязненности имеется, специальный фотодатчик, селективно настроенный на волну длиной 254 нм., и блок обработки сигнала фотодатчика информирующий о степени загрязненности кварцевых колб. Световая и звуковая сигнализация предупреждает о необходимости чистить кварцевую колбу от налета или заменить уф лампу. Счетчик наработки ламп показывает время работы эксплуатации уф ламп.

Таким образом для решения задач поставленных в дипломном проекте выполнено следующее:

проведен расчет существующих сооружений - решеток, песколовок, бункерная песка, первичных отстойников, вторичных отстойников, уплотнителей, биологических прудов.

после реконструкции аэротенков появилась зона нитрификации, для которой просчитана новая аэрационная система и зона динитрификации, для которой были рассчитаны и подобраны мешалки и воздуходувная станция с последующим удалением азота.

для удаления из сточных вод соединений фосфора рассчитано реагентное хозяйство и определена доза реагента необходимая для добавления во вторичные отстойники.

для обработки осадка были рассчитаны метантенки и подобраны центрифуги

- для обеззараживание сточных вод произведен подбор установки ультрафиолетового излучения.

2. Безопасность и экологичность

.1 Анализ опасных и вредных производственных факторов

При эксплуатации сооружений и сетей водопроводно-канализационного хозяйства необходимо учитывать наличие и возможность воздействия следующих опасных и вредных производственных факторов:

- движущихся элементов оборудования (насосного, силового, механизированных решеток, лебедок, скребков, оросителей, механических мешалок и других механизмов);

отлетающих предметов (при дроблении в дробилках отбросов, снимаемых с решеток);

отлетающих частей (при выбивании заглушек в испытываемых трубопроводах; при обработке и обкалывании бетонных труб и фасонных изделий и др.);

падающих предметов и инструментов (при работах в водопроводных и канализационных колодцах, на очистных сооружениях и сетях, в помещениях и др.);

образования взрывоопасных смесей газов (в колодцах, камерах на сетях, насосных станциях, в обслуживающих помещениях метантенков и в других помещениях и сооружениях);

опасного уровня напряжения в электрической цепи, замыкание которой может произойти через тело человека;

пониженной температуры воздуха в производственных помещениях и сооружениях;

повышенной влажности воздуха (в насосных станциях, в помещениях фильтров, отстойников и др.);

повышенного уровня ультрафиолетового (бактерицидные установки) и инфракрасного (дегельминтизаторы) излучения;

вредных факторов при работе на видеодисплейных терминалах и персональных электронно-вычислительных машинах;

повышенного уровня шума и вибраций (в машинных залах насосных и воздуходувных станций и в других помещениях и сооружениях, где установлено технологическое оборудование);

недостаточной освещенности рабочей зоны (в колодцах, камерах, каналах и т.п.);

водяной струи высокого давления при прочистке канализационной сети с использованием каналоочистительной машины;

газообразных веществ общетоксического и другого вредного воздействия в колодцах, камерах, каналах, очистных сооружениях (сероводород, метан, пары бензина, эфира, углекислый газ, озон и др.);

газов, выделяющихся в результате утечки из баллонов, бочек, цистерн (аммиак, хлор и другие сжатые, сжиженные и растворенные газы);

горючих примесей, попавших в сточные воды (бензин, нефть и др.), а также растворенных газообразных веществ, которые могут образовывать в канализационных сетях и сооружениях взрывоопасные и отравляющие смеси;

повышенной запыленности воздуха в рабочей зоне пылеобразующими реагентами (сернокислый алюминий, хлорное железо, негашеная и хлорная известь, сода, едкий натр, активированный уголь, фторсодержащие реагенты и др.);

паров ртути (при работе с приборами с ртутным наполнением);

патогенных микроорганизмов в сточных и природных водах (бактерии, вирусы, простейшие);

яиц гельминтов в сточных водах.

Весь перечень вышеуказанных факторов оказывает и может оказывать влияние на проведение безопасной эксплуатации установок и оборудования участков и подразделений очистных сооружений обслуживающим персоналом, что говорит о важности создания условий безопасности труда.

2.2 Обеспечение безопасности труда

При организации и проведении производственных (технологических) процессов на очистных сооружениях предусматривается:

устранение непосредственных контактов работников с исходными материалами и отходами производства, оказывающими на них вредное воздействие;

усовершенствование технологических процессов и операций, связанных с возникновением опасных и вредных производственных факторов;

совершенствование конструкций сооружений и технологических процессов, повышение уровня механизации, автоматизации и дистанционного управления при наличии опасных и вредных производственных факторов;

обеспечение надлежащей герметизации технологического (производственного) оборудования;

применение средств коллективной и индивидуальной защиты работников, системы контроля и управления технологическим процессом, обеспечивающей защиту работников и аварийное отключение оборудования;

применение рациональных режимов труда и отдыха с целью снижения воздействия на работников психофизиологических, опасных и вредных производственных факторов;

оснащение технологических процессов устройствами, обеспечивающими получение своевременной информации о возникновении опасных и вредных производственных факторов при отдельных технологических операциях;

осуществление мер по пожаро- и взрывобезопасности, предупреждению загрязнения окружающей природной среды выбросами (сбросами) вредных веществ;

обучение и инструктирование работников безопасным приемам и методам работы, использованию средств коллективной и индивидуальной защиты и осуществление контроля за их правильным применением;

выполнение требований безопасности к производственным (технологическим) процессам, изложенным в технологической проектной документации;

разработку организационно-технологической документации по проведению планово-предупредительного ремонта, которая должна содержать конкретные проектные решения по безопасности труда, определяющие технические средства и методы работ, обеспечивающие выполнение нормативных требований безопасности труда.

Средства коллективной защиты работников

Средства коллективной защиты подразделяются на: средства нормализации воздушной среды и освещения производственных помещений и рабочих мест; и на средства для защиты от воздействия вредных и опасных производственных факторов.

Средства коллективной защиты работающих в соответствии с требованиями п. 4.10 СНиП 12-03-2001 на границах зон постоянно действующих опасных производственных факторов должны быть: установлены защитные ограждения, а зон потенциально опасных производственных факторов - сигнальные ограждения и знаки безопасности, противопожарная защита достигается применением автоматических установок пожарной сигнализации и пожаротушения; организация с помощью технических средств, включая автоматические, своевременного оповещения и эвакуации людей; к средствам коллективной защиты также относят: знаки безопасности, фотолюминесцентные эвакуационные системы, ленты и покрытия противоскользящие.

Средства индивидуальной защиты работников

Согласно действующему законодательству работникам, занятым на работах, связанных с загрязнением, с вредными или опасными условиями труда, а также на работах, выполняемых в особых температурных условиях, выдаются бесплатно сертифицированная специальная одежда, специальная обувь и другие средства индивидуальной защиты, предусмотренные типовыми отраслевыми нормами. Выдача работникам специальной одежды, специальной обуви и других средств индивидуальной защиты по условленным нормам производится за счет средств работодателя.

Применение средств индивидуальной защиты работников обеспечивается:

снижением уровня вредных факторов до величины, установленной действующими санитарными нормами, утвержденными в установленном порядке;

защитой от воздействия опасных или вредных производственных факторов, сопутствующих принятой технологии и условиям работы;

защитой от воздействия опасных или вредных производственных факторов, возникающих при нарушении технологического процесса.

Указанные требования включены в инструкции по эксплуатации и производству работ на очистных сооружениях, утверждены руководителем организации.

Средства индивидуальной защиты отвечают требованиям государственных стандартов, технической эстетики, эргономике и имеют сертификат соответствия, обеспечивают эффективную защиту и удобство в работе.

Выдаваемые работникам специальная одежда, специальная обувь и другие средства индивидуальной защиты соответствуют характеру и условиям работы и обеспечивают безопасность труда.

При выполнении работ при эксплуатации объектов водопроводно-канализационного хозяйства очистных сооружений применяются следующие средства индивидуальной защиты работников:

а) при работах на водопроводных и канализационных сетях: предохранительные пояса, прошедшие соответствующие испытания на прочность, шланговые противогазы, кислородные изолирующие противогазы, газоанализаторы и газосигнализаторы, аккумуляторные фонари, ограждения, знаки безопасности, крючки и ломы для открывания крышек люков колодцев, защитные каски, штанги-вилки для открывания задвижек в колодцах, переносные лестницы;

б) при работах в складах реагентов, в хлораторных и дозаторных помещениях используются: противогазы с коробками марки "В" и "КД", шланговые противогазы, кислородно-изолирующие противогазы, газоанализаторы и газосигнализаторы, аккумуляторные фонари, химические пенные огнетушители, средства для дегазации. Табель оснащения аварийными средствами объектов, связанных с хранением и применением хлора, должен соответствовать требованиям правил безопасности при производстве, хранении, транспортировании и применении хлора;

в) при работах по приготовлению реагентов: защитные очки, респираторы, противогазы;

г) при обслуживании бактерицидных, электролизных и озонаторных установок: защитные очки, диэлектрические перчатки, кислородные изолирующие противогазы.

На время стирки, химической чистки, ремонта, обеспыливания, обезвреживания средств индивидуальной защиты работникам выдается их сменный комплект.

В общих случаях стирка специальной одежды производится один раз в 6 дней при сильном загрязнении и один раз в 10 дней при умеренном загрязнении.

Стирка, химическая чистка и ремонт специальной одежды и специальной обуви предусмотрены в организации или проводятся по договорам со специализированными организациями.

В случае порчи, пропажи специальной одежды, специальной обуви и других средств индивидуальной защиты не по вине работника выдаётся другой комплект исправной специальной одежды, специальной обуви и других средств индивидуальной защиты.

Чистка специальной одежды растворителями, бензином, керосином, эмульсией не допускается.

Средства индивидуальной защиты подвергаются периодически контрольным осмотрам и испытаниям в порядке и в сроки, установленные техническими условиями на них, утверждёнными распоряжениями по очистным сооружениям.

Работники, занятые на работах, связанных с загрязнением, по установленным нормам, обеспечиваются смывающими и обезвреживающими средствами.

.3 Охрана окружающей среды

Организация обеспечивает соблюдение нормативов по охране окружающей природной среды на основе экологически безопасных технологий и производств, надежной и эффективной эксплуатации систем водоснабжения и канализации.

На территориях зон санитарной охраны и санитарно-защитных зон обеспечено соблюдение требований по охране окружающей природной среды, регламентируемых санитарными правилами и нормами, другими нормативными документами.

При спуске сточных вод в черте города (или любого населённого пункта) первым пунктом водопользования является этот город или населённый пункт. В этих случаях требования к составу и свойствам воды водоёма нужно относить и к сточным водам, так как нельзя рассчитывать практически на разбавление и самоочищение.

К основным нормативам качества воды относятся следующие:

Взвешенные вещества.

Содержание взвешенных веществ в воде после спуска сточных вод не должно увеличиваться больше, чем на 0,25 мг/л для водоёма первого вида и на 0,75 мг/л для водоёма второго вида. Для водоёмов, содержащих в межень более 30 мг/л природных минеральных взвесей, допускается увеличение концентрации взвешенных веществ в воде до 5%.

Плавающие примеси.

На поверхности водоема не должно быть плавающих плёнок, пятен минеральных масел и скопления других примесей.

Запахи и привкусы.

Вода не должна приобретать запахов и привкусов интенсивностью более 2 баллов, обнаруживаемых в водоёмах первого вида непосредственно или при хлорировании и в водоёмах второго вида непосредственно

Окраска.

Окраска не должна обнаруживаться в столбике воды высотой 20 и 10 см для водоёмов первого и второго видов.

Температура.

Летняя температура воды в результате спуска сточных вод не должна повышаться более чем на 30С.

Активная реакция.

(рН) воды водоёма после смешения со сточными водами не должна выходить за пределы 6,5-8,5.

Минеральный состав.

Для водоёмов первого вида не должен превышать по плотному остатку 1000 мг/л, в том числе хлоридов - 350 мг/л и сульфатов 500 мг/л; для водоёмов второго вида минеральный состав нормируется по показателю «Привкусы».

Растворённый кислород.

В воде водоёма после смещения со сточными водами количество растворённого кислорода не должно быть менее 4 мг/л в любой период года в пробе, взятой до 12 часов дня.

Биохимическая потребность в кислороде.

Полная потребность воды в кислороде при 200 С не должна превышать

и 6 мг/л для водоёмов первого и второго видов.
