Материал: Реконструкция очистных сооружений города Новотроицка
После этапа определения точек установления датчиков концентрации растворенного кислорода необходима электронная система сбора информации и её анализа. Электронная система должна выполнять следующие функции:
питание аппаратуры и устройств системы;
сбор показаний датчиков концентрации кислорода;
передачу данных в лабораторию и диспетчерскую компрессорной станцией;
хранение, архивирование полученных данных;
ведение отчетной документации;
анализ данных и подведение статистики работы аэротенков.
Для рассмотрения предлагается система автоматизации аэротенков, представленная на рисунке 5.1

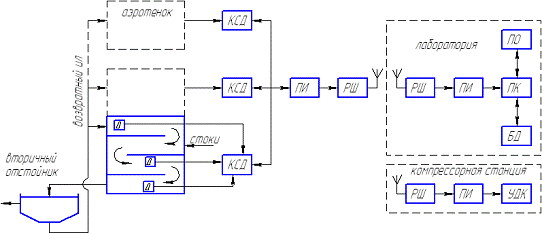

Рисунок 5.1 - Структурная схема электронной системы
Условные обозначения:
Д - датчик концентрации растворенного кислорода;
КСД - контроллер сбора данных;
ПИ - преобразователь интерфейсов;
РШ - радио-шлюз;
ПК - персональный компьютер;
ПО - программное обеспечение;
БД - база данных
УДК - устройство диспетчерского контроля.
Рассмотрим принцип работы данной схемы. КСД непрерывно следит за
показаниями датчиков концентрациии растворенного кислорода (Д) и сохраняет
последние результаты в собственную память. В виду значительной протяженности
аэротенка, предусмотрено установка одного КСД на каждый аэротенок. По заранее
определенному временному интервалу преобразователь интерфейсов (ПИ) будет
опрашивать все КСД и получать с него данные. Далее данные будут передаваться в
радио-шлюз (РШ) для беспроводной передачи в лабораторный комплекс и диспетчеру
в компрессорную станцию. Радио-шлюз будет контролировать и распределять ресурсы
радио канала, проводить индетификацию и адресацию данных. Установленный в
лабораторном комплексе персональный компьютер (ПК) необходим для работы
программного обеспечения (ПО) системы и работы с базой данных (БД). Диспетчеру
компрессорной станцией необходимо знать текущую концентрацию растворенного
кислорода в аэротенке для выработки управляющего воздействия на компрессорные
агрегаты, то есть. регулирования подачи воздуха.
Заключение
В дипломном проекте проблема повышения эффективной очистки сточных вод раскрыта в полном объёме. Изучено существующее положение очистных сооружениях города Новотроицка. Выполнен анализ путей решения существующих на очистной станции проблем. Осуществлен детальный поэтапный расчет всей технологической цепи. При этом применены эффективные методы очистки сточных вод. Морально устаревшие производственные фонды заменены на более передовое оборудование.
Данная разработка может быть рекомендована для внедрения на очистных сооружениях города Новотроицка.
С экономической точки зрения реализация такого проекта затратна, но
учитывая актуальность вопроса экологического состояния окружающей среды и
водного бассейна, задача является необходимой и важной.
Список используемых источников
1. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения. М., Стройиздат, 1986.
2. СНиП 2.04.02-84*. Водоснабжение. Наружные сети и сооружения /Госстрой СССР. - М.: ЦИТП Госстроя СССР, 2000.
. СанПиН 4630-88. Санитарные правила и нормы охраны поверхностных вод от загрязнения.
4. ГОСТ 21.601-79 Водопровод и канализация.
5. Е.В. Николаенко, В.В. Авдин, В.С. Сперанский. Проектирование очистных сооружений канализации. Учебное пособие. Челябинск, ЮУрГУ, 2000.
. Ю.М. Ласков, Ю.В.воронов, В.И.Калицун. Примеры расчетов канализационных сооружений. М., Стройиздат, 1987.
. Яковлев С.В., Карелин Я.А., Жуков А.И. Канализация. Учебник для ВУЗов. М., Стройиздат, 1975.
8. М.П. Лапицкая, Л.И.Зуева, Н.М.Балаескул, Л.В.Кулешова. Очистка сточных вод (примеры расчетов).
. А.Г. Гудков. Механическая очистка сточных вод. Учебное пособие. Вологда. 2003.-152с.
. А.Г. Гудков. Биологическая очистка городских сточных вод. Учебное пособие. Вологда. 2002.-127с.
11. Ю.В.Воронов, Е.В. Алексеев, Е.А. Пугачев водоотведение. Учебник. Москва ИНФРА - М 2007 - 406с.
12. В. Ф.Иванов Очистка городских сточных вод издание Одесского отделения НТУ ВСНХ УССР 1929 - 509с.
. Г.Т.Амбросова Очистные сооружения канализации. Расчет нитриденитрификатора. Методические указания. Новосибирск 2005-31с.
. И.А.Бахтина Проектирование и расчет очистных сооружений. Учебное пособие. Барнаул 2007-257с.
15. Лукиных А.А., Лукиных Н.А. Таблицы для гидравлического расчета канализационных сетей и дюкеров по формуле акад. Н.Н.Павловского. Справочное пособие. М., Стройиздат, 1987.
16. Интернет - ресурс http://www.voda2000.ru/obezzarazhivanie. подбор улрафиолетового оборудования.
17. Интернет - ресурс <http://www.gaps.tstu.ru/win-1251/lab/sreda/ope/ob_ecol_html/glub-ochistka.html> методы удаления фосфора из сточных вод.
