Материал: Разработка устройства, выполняющего функцию усилителя-распределителя цифрового сигнала и цифро-аналогового преобразователя

Установим структуру производственных затрат, характерную для производства телевизионной аппаратуры:

1) Материалы Ym = 15 %

2) Покупные изделия Yп = 55 %

3) Заработная плата Уз = 30 %

Стоимость покупных изделий составляет (таблица 1):

П = 270 руб.

Стоимость основных материалов cоставит:

 = (П / Yп) × Ym

Подставим значения

M = (270 / 55)×15

М = 73.64 руб.

Заработная плата основных производственных рабочих составит:

Подставив значения, получим :

З= П / Yп×Yз

з=(270/55)×30

Iз = 147.27 руб.

Заработная плата рассчитывается с учетом единого социального налога (ЕСН), который составляет 26%, поэтому:

Iз=147.27×(1+0.26)=185.56 руб.

При мелкосерийном производстве значение коэффициента накладных расходов α равно 2.6, а коэффициента внепроизводственных расходов β = 0.015. Полная себестоимость составляет:

С = (270+ 73.64+ 185.56×(1+ 2.6))×(1+ 0.015) = 1026.83 руб.

Для определения первоначальной цены изделия Цо к себестоимости изделия прибавляется желаемый уровень рентабельности Р, который составляет 10-15%. Кроме того необходимо учесть налог на добавленную стоимость (НДС) в соответствии с действующей ставкой налога (18%):

Цо= 1026.83× (1+0.15)×(1+0.18) = 1393.41 руб.

6.3 Показатели надежности блоков операционного усилителя и эмиттерного повторителя

Надежность - это свойство изделия выполнять заданные функции, сохраняя во времени значения установленных эксплутационных показателей в заданных пределах, соответствующих заданным режимам и условиям использования.

Требуемые свойства объекта определяются совокупностью норм, правил, технических условий.

В телевизионном вещании процессы производства и потребления неотъемлемы друг от друга. Поэтому основными показателя качества являются те или иные показатели надежности: число нарушений нормальной работы, их средняя продолжительность и др. Надежность аппаратуры (узлов, блоков, приборов) зависит от надежности элементов, образующих сложную систему и определяется по формуле:

где, k- количество групп элементов с одинаковой интенсивностью отказов;

 - интенсивность отказов i-го элемента;

ni - количество i-x элементов с одинаковой интенсивностью отказов.

Для определения надежности разработанных блоков составим таблицу 3

Таблица 3.

Для разработанного варианта определим наработку на отказ блоков. Подставив значения, получим:

То = 41666 часов.

Вероятность безотказной работы рассчитываем по формуле :

Результаты вычислений сведены в таблицу 4.

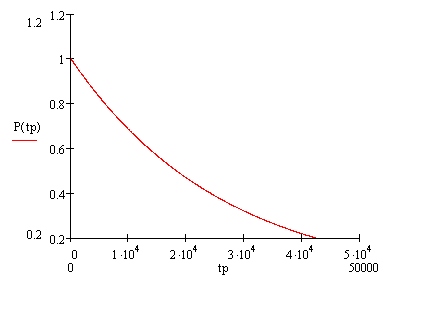

Зависимости вероятности безотказной работы блоков от времени.

Таблица 4.

По результатам расчета составим итоговую таблицу 5.

Таблица 5.

Вероятность безотказной работы

для tp=1000 часов

Себестоимость блоков операционного усилителя и эмиттерного повторителя достаточно низкая, что видно из расчетов, а значит, приемлема для заказчика. Себестоимость так же можно уменьшить за счет замены предлагаемых элементов более дешевыми, но это приведет к потерям надежности. Верно и обратное, попытки увеличить надежность приведут к увеличению себестоимости блоков.

Следует отметить, что полученное в ходе расчетов время безотказной работы удовлетворяет требованиям на время безотказной работы элементов теле- и радио аппаратуры, и даже значительно превосходит его, следовательно, рассчитанный вариант с экономической точки зрения очень выгоден.

7. Вопросы экологии и безопасности жизнедеятельности

Мероприятия по охране труда при изготовлении печатной платы преобразователя видео сигнала.

Темой данного дипломного проекта является разработка преобразователя видео сигнала. Устройство конструктивно выполнено на печатной плате. Рассмотрим вопросы, связанные с мероприятиями по охране труда при изготовлении печатной платы устройства.

Операции по сборке и монтажу радиоаппаратуры, в которой электрические соединения выполнены монтажными проводами, очень трудоемки. Для снижения трудоемкости работ применяют групповые методы монтажа, одним из которых является печатный монтаж. Печатным монтажом называется система печатных проводников, обеспечивающих электрическое соединение элементов схемы, экранирование, заземление. Получают печатный электрический монтаж, нанося тем или иным способом на изоляционное основание (плату) токопроводящие покрытия (проводники).

Проводники представляют собой узкие и тонкие полоски металла, выполняющие функции монтажных проводов. Печатные проводники могут быть нанесены на обе стороны изоляционного основания. Техника печатания предусматривает возможность нанесения не только соединительных проводников. Этим способом могут быть изготовлены также элементы схем (резисторы, емкости, индуктивности), однако получить с заданными параметрами их технологически сложно, поэтому этот способ применяют только для печатания проводников. Конденсаторы, резисторы, полупроводниковые элементы и другие детали, и элементы схем закрепляют в определенных точках печатных проводников, а затем припаивают к ним. Применительно к технике печатного монтажа такие детали и элементы получили название навесных.

Печатная плата представляет собой изоляционное основание с печатным монтажом или печатной схемой. Рассмотрим печатную плату применительно к этому дипломному проекту.

Конструктивно разработанное устройство выполнено на отдельной печатной плате из фольгированного текстолита или гетенакса, с применением односторонней печати. Печатная плата изготовлена сеточно-химическим способом. Данный метод обладает максимальной производительностью по сравнению с остальными методами, применяется при крупносерийном производстве при малой номенклатуре односторонних несложных печатных плат. При этом производится печатание кислостойкой краской позитивного изображения печатного монтажа через сетчатый трафарет на фольгированный диэлектрик. Пайка выводов деталей может, производится радиомонтажником.

Применение печатных схем не только снижает трудоемкость монтажно-сборочных и регулировочных работ, но и позволяет сократить габаритные размеры и массу радиоаппаратуры, уменьшить количество ошибок при монтаже и число контрольных испытаний, которые необходимы при обычных методах изготовления аппаратуры. Технология печатного монтажа обеспечивает возможность автоматизации и механизации процессов производства. Радиоаппаратура с монтажом, выполненным печатным способом, отличается стабильностью электрических и радиотехнических параметров, а также высокой механической прочностью, поскольку все детали прочно связаны с основанием - изоляционной платой.

Изоляционные основания печатных плат изготавливают из электротехнического или фольгированного гетинакса, фольгированного стеклотекстолита или других изоляционных материалов. Для предохранения плат печатного монтажа от воздействия влаги, а также повышения электроизоляционных свойств схемы, платы покрывают различными лаками и компаундами.

Разновидности схем

Пленочные интегральные схемы. Пленочными интегральными схемами называют микросхемы, элементы которых выполнены в виде тонких пленок. Параметры и функции микросхем определяются материалом, а также размером и формой пленок, наносимых на основание (подложку). При изготовлении микросхем в качестве подложки используют специальные марки стекла (С-41-1,С-48-3), а также ситалл (СТ-1, СТ-50-1).

Функциональные узлы электронных схем получают нанесением на подложки тонких пленок проводниковых диэлектрических, магнитных, магнитодиэлектрических и других материалов. Хотя экспериментально получены активные элементы (полупроводниковые приборы) методом тонкопленочной технологии, изготовление их с заданными параметрами связано с большими трудностями. Поэтому в качестве этих элементов используют объемные.
