 - коэффициент использования времени смены, равный 0,75…0,90.

Для МТЗ-82: Qсм=;

Для ДТ-75М: Qсм=;

Для ЛХТ-55: Qсм=;

К полученным значениям прибавляем 15% на холостые переезды трактора с участка на участок и проведение технического обслуживания, таким образом, получаем:

Для МТЗ-82: Q_см = 83,6 + 12,53 = 96,1(кг)

Для ДТ-75М: Q_см= 91,1 + 11,81 = 104,8 (кг)

Для ЛХТ-55: Q_см= 70,8 + 10,62 = 81,4 (кг)

Расчет горюче-смазочных материалов для выполнения заданных работ представлен в таблице 7.

Таблица 7 - Расчет горюче-смазочных материалов

2. Технико-эксплуатационные расчёты по организации эффективного использования машинно-тракторных агрегатов

.1 Расчеты по комплектованию машинно-тракторных агрегатов

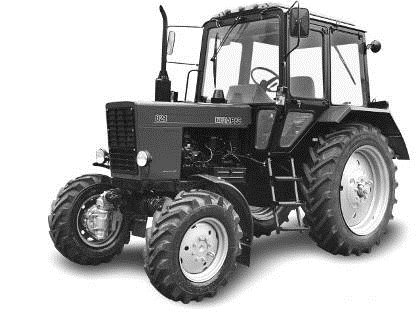

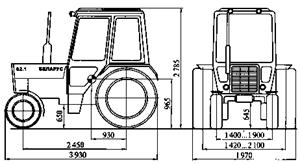

Комплектование машинно-тракторных агрегатов производится для операции - посев семян. Данная операция выполняется посевной машиной СЛУ-5-20 в агрегате с трактором МТЗ-82. Смотреть рисунок 1.

Рисунок 1. Внешний вид СЛУ-5-20

Сеялка лесная универсальная СЛУ-5-20 служит для посева мелких сыпучих семян в открытом грунте и теплицах. Сеялка может поставляться в двух модификациях: в навесном варианте к тракторам тягового класса 0,6; 0,9 и 1,4 - Т-25А, Т-40М и МТЗ-80/82 и в варианте к самоходному шасси Т-16М. В навесном варианте сеялка снабжается поперечным брусом 1, ответным звеном автосцепки 2 и двумя тягами - нижней 4 и верхней 5, устанавливаемых на раму. Поперечный брус 1 рамы с ответным звеном автосцепки 2 соединен шарнирно, чем обеспечивается лучшая приспосабливаемость бороздообразующего катка 12 к неровностям почвы.

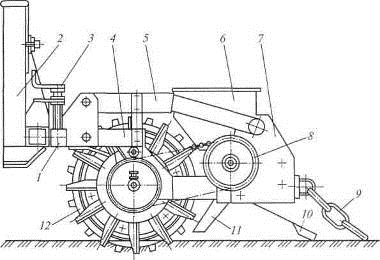

Рисунок 3 - Схема сеялки лесной универсальной СЛУ-5-20

- поперечный брус;

- ответное звено автосцепки;

- ограничитель шарнира;

- нижняя тяга;

- верхняя тяга;

- семенной бункер;

- боковина;

- цепной привод;

- шлейф;

- загортач; 11 - семяпровод; 12 - бороздообразующий каток

Ограничение поворота бороздообразующего катка 12 вокруг шарнира обеспечивается ограничителем шарнира 3.

На раме сеялки к боковинам 7 закреплен семенной бункер 6, внутри которого размещены катушечно-желобчатые высевающие аппараты с цепным приводом 8 от бороздообразующего катка 12, снабженного почвозацепами.

Под семенным бункером 6 установлен регулятор нормы высева рычажного типа. В задней части сеялки расположены шлейф 9 в виде цепей и загортачи 10. Под высевающими аппаратами расположены семяпроводы 11, через которые семена поступают в подготовленные бороздообразующим катком 12 бороздки. Бороздообразующий каток 12 представляет собой цилиндрической формы каток диаметром 410 мм, на котором размещены 20 колец трапецеидального сечения. Ширина колец, а следовательно и посевных бороздок для хвойных пород, составляет 20 мм, для лиственных - 30 мм.

Сеялка может производить рядовой посев с размещением посевных строчек в ленте: 5-, 10-, 20-строчный с шириной междурядий соответственно 25, 10 и 5 см, ленточный посев семян по схеме 10 - 30-10 - 30-10. При использовании сеялки в теплицах на наконечники семяпроводов надевают делители, каждый из которых разделяет выходящий из семяпроводов поток семян на две части и направляет их в две соседние бороздки. Таким образом обеспечивается 20-строчный посев.

Вместимость бункера для семян составляет 0,05 м³; ширина захвата, включая одностыковое междурядье, 1,5 м; масса сеялки 300 кг.

.1.1 Выбор скорости движения машинно-тракторного агрегата и рабочей передачи

При выполнении производственных операций целесообразна такая скорость движения агрегата, при которой обеспечивается высокое качество работы и оптимальная загрузка трактора. Для трактора МТЗ-82 в агрегате с сеялкой СЛУ-5-20 при посеве семян сосны обыкновенной на постоянном питомнике рекомендуется использовать 3 передачу, скорость движения 7,2 км/ч, при этом фактическая скорость не должна выходить за пределы технологически допустимой, т.к. ухудшается качество работ или работа невозможна вообще.

.1.2 Расчет тяговых показателей трактора

Расчёт крюкового усилия трактора определяется по формуле:

где - масса трактора, кг;

g - ускорение свободного падения, м/с²;

- коэффициент, показывающий долю веса трактора, воспринимаемую ведущими колесами, =1;

- коэффициент сцепления трактора с почвой (=0,5- поле подготовленное для посева, посадки);

- коэффициент сопротивления перекатыванию трактора, =0,10-0,12 для гусеничных тракторов, =0,16-0,18 для колесных тракторов для вышеназванных условий;

 - уклон местности.

.1.3 Расчет тягового сопротивления лесохозяйственной машины

Сопротивление, возникающее при перемещении лесохозяйственных машин под воздействием тягового усилия трактора, называется тяговым, или рабочим сопротивлением.

Тяговое сопротивление для посевной машины СЛУ-5-20 определяется по формуле:

где эксплуатационная масса сеялки, кг;

ускорение свободного падения, м/с;

 коэффициент сопротивления передвижению машины на колесах, равный 0,2;

уклон местности, по заданию, ‰;

суммарное сопротивление сошников.

.1.4 Комплектование машинно-тракторного агрегата

Не всегда одна машина достаточно загружает трактор. Для более полного использования тягового усилия трактор агрегатируется с несколькими рабочими машинами (орудиями) с применением сцепки.

Число машин в агрегате определяется по формуле:

= ,

где - тяговое усилие трактора на данной передаче, Н;

- тяговое сопротивление рабочей машины, Н.

n=9284,2/7618,5=1

Эффективность агрегата оценивается по величине коэффициента использования тягового усилия трактора на выбранной передаче:

η = ,

где- общее сопротивление агрегата, Н;

- тяговое усилие трактора на данной передаче, Н.

Коэффициент использования крюкового усилия достаточно высок, следовательно, машинно-тракторный агрегат скомплектован правильно.

2.2 Организация работы машинно-тракторных агрегатов на участках

При подготовке машинно-тракторного агрегата к работе следует руководствоваться инструкциями завода-изготовителя. При этом необходимо:

установить машинно-тракторный агрегат на ровной площадке с твердым покрытием;

проверить комплектность трактора и машины;

расставить рабочие органы на заданную схему работы;

проверить вращение активных рабочих органов вхолостую;

настроить машину на заданную глубину обработки, норму высева, посадки; - осмотреть машинно-тракторный агрегат и устранить недостатки.

Перед началом работы любого агрегата на участке предусматривается выполнение ряда подготовительных и организационных мероприятий:

. Выбирается способ движения и вид поворота агрегата.

. Устанавливается способ работы, описывается последовательность и содержание рабочего и производственного циклов.

. Определяется продолжительность цикла движения агрегата.

. Рассчитывается ширина поворотной полосы и производится разбивка границ поворотных полос в натуре.

. Намечаются линии движения агрегата для первых проходов в загоне.

. Выбирается способ маркировки площади и производятся необходимые для этого расчеты.

.        Устанавливаются пункты заправки семенным или посадочным материалом.

.        Рассчитывается количество посевного, посадочного материала, которое необходимо для работы на участке.

.        Определяется количество заправок агрегата в смену.

.3 Расчет производительности машинно-тракторного агрегата

Сменная производительность сеялки определялась по формуле:

W = 0,1ВVТ,

Где В- рабочая ширина захвата, м; V- рабочая скорость движения, км/час; Т- чистое время работы, час.

В общем виде рабочая скорость (км/час) для конкретного трактора уточняется по формуле:

V = V(1-) (1-),

где V- теоретическая скорость движения трактора на заданной передаче, определяемая по справочнику;

- коэффициент буксования трактора;

- коэффициент криволинейности хода агрегата, при работе на культурных землях = 0,05; на вырубках и склонах = 0,3.

V =7,2∙(1-0,04)∙(1-0,05)=6,57 км/ч

Фактическая ширина захвата В зависит от технологии выполнения работ, правильности подготовки машины к работе и присоединения ее к трактору, от точности вождения трактора. Она может быть определена по следующему выражению:

В = В,

где В- конструктивная ширина захвата агрегата, м;

- коэффициент использования ширины захвата;

При посеве, посадке, междурядной обработке рабочая ширина захвата должна быть установлена в соответствии со схемами размещения рядков и принятой организацией движения машинно-тракторного агрегата.

В=1,5∙1,1=1,65м
