Химические характеристики и составы глазури приведены в таблицах 5,6 и 7 и подобраны в литературе [4].

Таблица 5 - Состав глазури для производства керамического умывальника, %

Полевой шпат

25,5

Кварцевый песок

25,4

Глина

5,4

Каолин

3,1

Циркон

14,4

Тальк

5,2

Барий углекислый

6,9

Мел

10,8

Окись цинка

3,3


Таблица 6 - Составы фритт, используемых в глазурях для керамического умывальника, %

Материал

Фритта

Полевой шпат

15,6

Кварцевый песок

15,5

Окись цинка

2

Мел

23

Циркон

29,5

Барий углекислый

4

Тальк

10,4


Таблица 7 - Химический состав глазури для керамического умывальника, %

Тип глазури

SiO2

Al2O3

Fe2O3

ZrO2

BaO

I

51,62

13,48

0,16

5,44

6,34


Основные характеристики глазурных расплавов и покрытий: температура разлива, вязкость расплава, ее поверхностное натяжение, смачивающая способность и температурный коэффициент линейного расширения (ТКЛР) глазурного покрытия [7].

Температура разлива характеризуется точкой полного плавления глазурей. Она зависит от их химического состава. У глазурей с простым, химическим составом типа моносиликата свинца начальная точка находится около 400 -500° С. Сложные глазури типа щелочных алюмоборосиликатных начинают плавиться при температуре 600-650° С. Для получения хорошего разлива глазурей их обжигают при температуре, которая выше точки начала их плавления на 400-500° С, т. е. для глазурей с простым химическим составом при температуре-800-900° С, а для сложных - в интервале 1000-1100° С и выше.

Вязкость глазури при максимальной температуре обжига должна находиться в определенных пределах. При чрезмерно жидком, текучем состоянии глазури в этот период она впитывается пористым черепком. Кроме того, маловязкая глазурь в процессе обжига может стекать на поверхности изделия, образуя натеки (наплывы) и вызывая неравномерность толщины глазурного покрытия. В то же время вязкая, очень густая глазурь не дает хорошего разлива и блестящей поверхности. Вязкая глазурь, расплавляясь, плохо растекается на черепке изделия, образуя рябоватую волнистую поверхность с мелкими внутренними пузырьками, газы из которых в процессе обжига изделий не успевают полностью удалиться.

При повышении температуры вязкость глазурей уменьшается. Вязкость глазури в конечной стадии обжига не должна резко меняться с температурой, т. е. важно, чтобы глазурь была достаточно «длинной». При переходе в область более низких температур вязкость глазури, охлаждающейся вместе с керамической основой, растет и при некоторой температуре глазурь становится уже твердой, составляя с черепком как бы одно тело. С этого момента в глазури начинают возникать напряжения [4].

Поверхностное натяжение - это избыточная энергия, которая возникает в поверхностном слое глазури. Поверхностное натяжение стягивает поверхностный слой и стремится втянуть молекулы внутрь жидкого тела, благодаря чему они приобретают ориентированное положение. Поверхностное натяжение способствует заплыванию наколов на глазури, углублений от всплывающих и лопнувших газовых пузырьков, определяет растекание глазури по изделию, влияет на кристаллизацию. Поверхностное натяжение зависит от состава глазури.

Смачивающая способность представляет собой особый вид взаимодействия жидкости с твердым телом. На практике она проявляется либо в форме растекания жидкости по твердому телу, либо, наоборот, в форме свертывания пленок жидкости в каплю. Смачиваемость керамического черепка зависит от состава глазури, состава и химической природы смачиваемой поверхности.

Обжиг

На современных заводах санитарно-строительные изделия обжигают однократно в капселях или чаще без них. Обжиг ведут преимущественно в туннельных печах (например, С-88, С-100 и др.), а крупногабаритных изделий из шамотированного фаянса - в периодических печах с выкатным подом. Капсели для крупногабаритных изделий устраивают разборными [7].

В качестве топлива для обжига используют природный или генераторный газ, а также мазут. Для предохранения изделий от непосредственного удара пламени их защищают шамотными плитами, применяют развитый под высотой до 320 мм и т. п. Горелки в печах располагают на уровне пода вагонеток, что способствует выравниванию температур в обжиговом канале в зоне обжига и подогрева.

В зоне подогрева температуры выравниваются также аэродинамическими завесами, в зоне охлаждения- поперечной циркуляцией воздуха с помощью инжекторов, расположенных в стенах печи. Кроме того, печь оборудуется нагнетательным вентилятором, подающим воздух в выходной конец печи, эксгаустером для отсасывания воздуха из зоны охлаждения, дымососом, а также устройством для автоматического регулирования давления газа в газопроводе, количества подаваемого и отсасываемого воздуха.

Максимальная температура обжига 1250-1280°, время обжига увеличивается до 50-60 ч. Вагонетки проталкиваются с интервалом 30- 55 мин. В случае бескапсельного обжига вагонетку загружают в 1, 2 и 3 яруса. Производительность печи С-88 2560 т, а С-100 4140 т продукции в год.

Расход условного топлива в туннельных печах от 0,62 до 1 т на 1 т продукции. По сравнению с печами периодического действия обжиг в туннельных печах позволяет сократить длительность цикла обжига,

снизить в 2,5 раза удельный расход топлива, в четыре раза сократить количество рабочих в цехе обжига, улучшить условия труда, повысить качество продукции. Работа туннельных печей намного улучшается при оборудовании их беспламенными панельными горелками.

Обжиг в туннельных электрических печах дает возможность повысить выход изделий I сорта до 70% общего выпуска; муфельные туннельные печи обеспечивают выход продукции I сорта более чем на 60%. Однако эксплуатация электрических печей дорога - на обжиг 1 кг изделия расходуется 1,5-1,6 квт-ч, и поэтому применение их пока ограничено [6].

Обожженные изделия сортируют, укомплектовывают металлическими деталями и после испытания на специальном стенде упаковывают в деревянные решетчатые ящики с применением упоров, предохраняющих изделия от ударов о стенки ящика, или в контейнеры с укладкой между изделиями деревянной стружки и прокладкой каждого рода досками.

Упаковка

Санитарные керамические изделия в связи с многими специфическими требования к определению их качества и сортности (размер и количество темных точек, утолщений глазурного покрытия, форма и размер неровностей после ручной отправки отлитого полуфабриката и т.д.) сортируются вручную с визуальным определением качества каждого изделия [3].

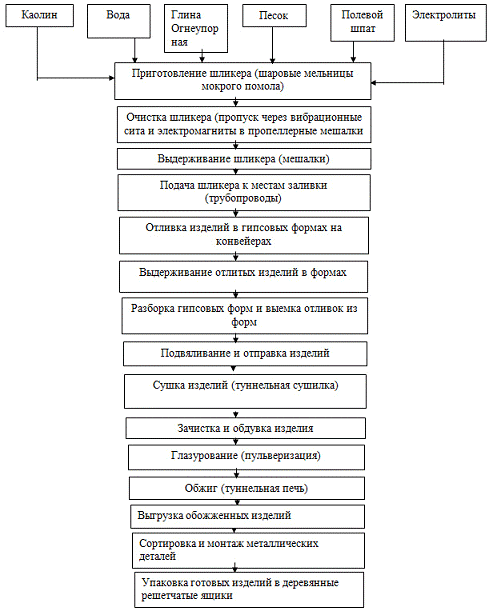

Рисунок 2 Технологическая схема производства керамического умывальника

Упаковывают изделия, как правило, в решетчатые деревянные ящики. Для более экономичного и удобного транспортирования как при внутрицеховых перевозках, так и при доставке продукции потребителю все более широко применяются контейнерный и пакетный способы упаковки изделий. Наиболее экономичны пакеты на деревянных или металических поддонах, полностью закрытые термоусадочной полиэтиленовой пленкой. Процесс упаковки в такой пакет очень прост и не требует дорогостоящих и ремонтосложных механизмов.

Для перевозки санитарных керамических изделий только автотранспортом или специально оборудованные автомашины. Способ удобен и экономичен, однако он может быть применен только при условии поставки изделий постоянному и крупному потребителю. Недостаток контейнерного способа перевозки на специально оборудованной автомашине - необходимость хранения изделий на промежуточных складах у потребителя в не упакованном виде, что требует дополнительных складских помещений.

Для поставки изделий в торговую сеть целесообразно применять для упаковки штучные ящики - коробки из гофрированного картона. Изделия в таких ящиках-коробках можно транспортировать с завода-изготовителя на торговые базы таких же контейнерах и пакетах на поддонах.

.4.3 Выбор и расчет количества оборудования

Выбор оборудования требует хороших знаний технологии производства, назначение и требования к используемым в производстве машинам и агрегатам, умение объединять их в оптимальные технологические потоки с эффективным использованием каждой единицы оборудования.

При выборе оборудования также необходимо учитывать качественную характеристику сырья и требования, предъявляемые к конечному продукту, после обработке на данном оборудовании.

Расчет производят в порядке установки оборудования в технологическом потоке от подачи сырья до выхода готового продукта.

Общая формула для расчета технологического оборудования имеет вид:

М = ПЧ : ПП : КВН

где М - количество машин подлежащих установке, шт.;

ПЧ - часовая производительность по данному переделу, т/ч;

ПП - паспортная производительность выбранного оборудования,т/ч;

КВН - нормативный коэффициент использования оборудования по

времени, равен 0,6 - 0,8.

Тонкий помол сырьевых материалов осуществляется на шаровых мельницах непрерывного действия СМ6003А. Эти мельницы имеют достаточно высокую производительность и обеспечивают получение конечного продукта с заданным гранулометрическим составом.

В качестве оборудования для участка формования выбираем литейно - подвялочный конвейер СМ-462А. Литейно - подвялочный конвейер представляет собой две технологические двухъярусные параллельно расположенные ветви. Каждая ветвь имеет самостоятельный гидропривод и исполнительные органы, выполняющие технологические операции.

Основные узлы конвейера:

камеры, являющиеся основной несущей частью конвейера, внутри которых проложены рельсовые пути для перемещения тележек;

тележки, несущие гипсовую форму; в каждой ветви конвейера расположено по 139 тележек;

гидротолкатель, предназначенный для проталкивания поезда тележек, на каждой ветви конвейера установлено по два толкателя: один на первом этаже и другой на втором;

гидроподъемник, осуществляющий перемещение тележек с одного яруса на другой;

механизм поворота нижней полуформы, который освобождает прикрышу с изделием от формы и укладывает их на поворотный столик;

механизм слива избыточного шликера из полости борта умывальника; слив шликера осуществляется путем наклона тележки с формой;

люлечный конвейер, предназначенный для транспортирования изделий в камере подвялки. Камера подвялки размещена в приемке ниже нулевой отметки на 1500 мм. Привод конвейера гидравлический, посредством качающегося гидроцилипдра;

тельферная тележка для транспортирования воронок с позиции слива на позицию заливки форм;

механизм расталкивания тележек, обеспечивающий продвижение вперед от механизма слива четырех тележек, с целью обеспечения свободного поворота механизма слива; механизм автоматической заливки;

подвесное устройство для уборки отходов, образующихся на месте слива шликера, включающее ковш; тележку и рельсовые пути.

Для сушки санитарно - технических изделий: камерные или туннельные сушилки. В курсовом проекте была использована туннельная сушилка, а так же представлен теплотехнический расчет сушилки. Туннели объединяются в блоки. В зависимости от производительности предприятия блок сушил состоит из двух, четырех туннелей и более. Подвесные вагонетки по монорельсу перемещаются тяговым канатом или цепью. На них удобно производить оправку изделий. Вагонетки-платформы с изделиями по узкоколейному пути перемещаются с помощью толкателя. Температура сушки в туннельных сушилах около 80°. Срок сушки в пределах от 24 до 30 ч.

Первый глазуровочный конвейер для умывальников способом пульверизации был разработан в НИИ Стройкерамике и в 1970 г. успешно внедрен на ленинградском заводе «Стройфаянс». Конвейер состоит из следующих основных узлов:

двухцепного вертикально замкнутого непрерывно двигающегося конвейера с тележками; изделия устанавливают на тележках вертикально, передним бортом вверх.

Тележка конвейера представляет собой площадку с регулируемой по высоте подставкой, под которой крепятся поддоны, предохраняющие ходовую часть конвейера от попадания глазури;

камеры обдувки, в которой сжатым воздухом, подаваемым через отверстия специального коллектора, удаляется пыль с поверхности изделий;

камеры увлажнения, где с помощью пульверизаторов, работающих от сети сжатого воздуха, поверхности изделия, подлежащие глазурованию, увлажняются;

двух последовательно установленных камер автоматического глазурования, в каждой из которых при помощи 9 пульверизаторов (4 с каждой стороны и один сверху) изделия покрываются глазурной суспензией. Боковые и верхний пульверизаторы совершают качательное движение по круговой траектории в вертикальных плоскостях, перпендикулярных направлению движения конвейера. Амплитуда колебаний, а также положение пульверизаторов могут регулироваться;

камеры контрольной доглазуровки.

Конвейер оборудован системами вентиляции и централизованной

подачи глазури, а также возврата отработанной глазури. На нижней ветви конвейера, у приводной станции, расположено устройство для промывки рабочих площадок тележек от глазури.

Недостатком конвейера с пневматическими пульверизаторами является относительно большое число распылителей (18 шт.), что усложняет его обслуживание и эксплуатацию. Кроме того, применение пневматических пульверизаторов обусловливает необходимость оборудования камер глазурования вентиляционными системами со сравнительно сложными и громоздкими устройствами для улавливания глазури. В связи с этим в НИИ Стройкерамике была создана принципиально новая глазуровочная линия для санстройизделий, в которой использованы центробежные распылители, получившие широкое распространение в последнее время и в машинах для глазурования плиток.

Туннельная печь - сквозной канал длиной до 100 м, в котором по рельсам движутся вагонетки с обжигаемыми изделиями. В туннельной печи имеются те же зоны, что и в кольцевой, и совершаются те же операции загрузки, подогрева, обжига, охлаждения и выгрузки. Однако в туннельной печи передвигаются по зонам изделия, а сами зоны остаются на месте.

Количество туннельных печей на годовую производительность:

Мсм = 35000 : 30000: 0,8 = 1,45,

т.е. для обеспечения выпуска продукции необходимо запланировать установку 1 туннельной печи.

Таблица 8 - Ведомость основного оборудования для производства керамическогоумывальника

Наименование оборудования

Показатели

Паспортные данные

Количество, шт.

Шаровая мельница СМ6003А

Производительность, шт/ч.

1,6

1


Занимаемая площадь,

12,5



Частота вращения, об/мин

14



Масса машины, т

16



Удельный расход электроэнергии, кВт * ч/т

8,1



Установленная мощность, кВт

14



Габаритные размеры, мм:

длина

 5270




ширина

2374




высота

3350



Масса, т

18,2


Литейно-подвялочный конвейер СМ-462А

Годовая производительность по заливке,тыс.шт.

220-240

1


Ритм работы конвейера, мин

 3,6-4



Установленная мощность, кВт

16,2



Масса, кг

104000



Габаритные размеры, мм: длина ширина высота

66000 6600 4530


Глазуровочная линия

Производительность, изд/час

150

1


Шаг между тележками, м

0,8



Установленная мощность, кВт

10,62



Длина, мм

16380



Ширина, мм




Высота, мм

2700



Масса, кг

3295

Под материальным балансом следует понимать равенство, выражающее соотношение между количеством материалов, поступающих в производство (или в переработку на данной технологической операции), и количеством полученных в результате переработки готовой продукции, полуфабрикатов, побочных продуктов, отходов и материальных потерь. При проектировании предприятия составление материального баланса имеет целью выявить количество материалов, необходимых для осуществления запроектированного технологического процесса.

Для составления материального баланса исходными данными являются:

способ производства;

производственная мощность, выраженная в единицах массы (кг, т);

состав керамической массы выраженной в %;

влажность сырья, массы, сырца, полуфабрикатов, отпускная влажность изделий, %;

режим работы предприятия;

технологические потери на всех стадиях производства изделий, % ;

вес готового изделия, полуфабрикатов, сырца.

На основании расчета материального баланса определяется расходный коэффициент сырья на единицу продукции.

Величины производственных потерь и удельных расходов сырья при выполнении проекта принимаются из литературных источников или по данным действующих предприятий.

Удельный расход глинистых материалов в плотном теле на получение различных изделий составляет:

На 1000 шт. умывальников 1,5т

Расчет материального баланса производства керамических умывальников производительностью 100 тыс. т./год:

1)Расчет годового выпуска умывальников с учетом потерь при складировании, сортировки, транспортировании, а0=2%, составляет:

П0 =

П0 = = 102040,82

)Потери при складировании, сортировки и транспортировании умывальников, К0, т/год:

К0 = П0 - П год.

К0 = 102040,82 - 100000 = 2040,82

)Масса умывальников, выходящих из печи П1, т/год, с учетом брака при обжиге, а1 = 2%:

.


) Брак при обжиге, К1, т/год:

К1 = П1 - П 0.

К1 = 104123,28 - 102040,82 = 2082,46

) Потери при прокаливании умывальников перед садкой в печь зависят от содержания глины, Г, %, в абсолютно сухом полуфабрикате:

Г=

Г=

D=0,12

) Масса умывальников, поступающих в печь, П2, т/год, с учетом потерь при прокаливании, ППП=8-12%, в абсолютно сухом состоянии:

.


) Масса умывальников, поступающих в печь, П3, т/год, с учетом остаточной полуфабриката, wост=2-5%

=107472,2

) Количество влаги, испаряемой из обжигаемого умывальника в печи, К3, т/год:

К3 = П3 - П 2.

К3 = 107472,2 - 104248,4 = 3223,8

) Масса сырца, выходящего из сушил, П4, т/год в абсолютно сухом состоянии с учетом брака при глазуровании а2 = 1,5 %:

П4 =  .

П4 =

) Количество брака при глазуровке, К4, т/год:

К4 = П4 - П 3.

К4 =109108,8-107472,2 = 1636,6

) Масса сырца, выходящего из сушил, П5, т/год в абсолютно сухом состоянии с учетом брака сушки а3=3%:

.


) Брак при сушке сырца, К5, т/год:

К5=П5-П4

К5=112483,3-109108,8=3374,8

) Фактическая масса сырца, поступающего в сушила П6, т/год с учетом формовочной влажности, wф, %, (принимают с учетом способа формования):

П6 = П5.

П6 = 112483,3

14) Количество влаги, испаряемой в сушилах, К6, т/год:

К6 = П6

К6 = 116073,2 *0,03 = 3482,2

) Потребность в технологической воде для приготовления сырьевой смеси РВ, т/год, для приготовления сырьевой смеси П6, т/год:

РВ = П6 .

РВ = 116073,2

) Расчет потребности сырьевых компонентов при подаче их дозаторами в смеситель Рг,Рш,Р1…Рm , т/год с учетом их влажности, wг, wш, w1… w m,% и содержания в шихте Сг ,С ш ,С1…Сm,%:

Рг=

Рг=98335

Рг=

Рш=33465

) Количество глины, Рг1, т/год, подаваемое на сушку в сушильный барабан, при заданной начальной влажности глины wг, %, и с учетом уноса пыли с отходящими газами, а4,%:

Рг1=Рг=125001,9

Рг2=Рг1=128867,9

18) Потери влаги глины в сушильном барабане составят, К6, т/год:

К7=Рг2=17182,3

) Количество глины, Рг3,т/год, необходимое для производства труб с учетом потерь при дроблении и транспортировке, а5,%:

Рг3=Рг2=131497,85

) Количество шамота, Р1ш, т/год, выходящего после вращающейся печи с учетом потерь шамота при транспортировке а6=1%:

Рш1=Рш=39081,8

) Количество шамота, Р2ш , т/год, требующегося на выпуск продукции с учетом брака изделий:

Р2ш=Р1ш-(К4+К5)=34070,4

) Количество глины, Рг4, т/год, подаваемый во вращающуюся печь для производства шамота, с учетом уноса пыли с отходящими газами а7,%, влажности wш %, и ппп, %:

Рг4=Р2ш=37033

Рг5=Рг4=49377,3

Рг6=Рг5=50384,7

23) Количество глины, Рг7, т/год, используемое на производство шамота, с учетом потерь при дроблении и транспортировке, а8, %:

Рг7=Рг4=38178,3

) Общее количество глины Рг0, т/год, необходимое на выпуск продукции(складской запас):

Рг0=Рг7+Рг3=169676,2

) Расчет потребности в глазури, Е, т/год:

Е=П4*0,001Гл=982

) Расчет потребности в сырьевых материалах для производства глазури, Е1, т/год, с учетом влажности глазури, wгл=50%:

Е1=Е=1964

) Расчет потребности в сырьевых материалах для производства глазури, Е1, т/год, в абсолютно сухом состоянии с учетом потерь при помоле, а9,%:

Е2=Е1=2067

) Расход сырьевых компонентов глазури Д1…Дm, т/год с учетом их влажности, w1…wm, % и содержания в шихте С1…Сm,%:

Д1==1929,2

Дm==689

Результаты расчетов сводят в таблицу.

Таблица 9 - Материальный баланс производства керамического кирпича

Статьи прихода

Статьи расхода

Наименование сырьевых компонентов

Расход сырьевых компонентов для выпуска продукции, т/год

наименование материалов

Количество материалов, образующихся при выпуске продукции, т/год

 Глина Глазурь Вода технологическая

Рm - 73465 Рг- 138335 Рв - 41222

Готовая продукция, направляемая потребителю Потери при складировании, сортировки и транспортировании Брак при обжиге Количество влаги .…. Количество брака при глазуровке Брак при сушке Количество влаги, испаряемой в сушилах Потери влаги глины

Пгод -220 000   К0 - 2041  К1 -2082 К3 -3224 К4 -1636  К5 -3375 К6 -3482  К7-17182


.4.5 Теплотехнический расчет туннельной сушилки

Материальным балансом процесса сушки называют уравнение, выражающее закон сохранения массы материалов и веществ, участвующих в сушильном процессе. В сушилку поступают влажный материал и воздух, которые состоят из сухой части и влаги. Расход их является приходной частью материального баланса сушилок. К расходной части баланса относится выход высушенного материала (с остаточной влагой) и отработанного воздуха (с испарённой в сушилке влагой). Если в сушильном процессе отсутствуют материальные потери, тогда массы сухого материала на входе в сушилку и на выходе из нее равны между собой, также равны массы поступающего и выходящего сухого воздуха.

Определим расход сухого воздуха для теоретического процесса сушки.

Производительность туннельной сушилки в соответствии с заданной производительностью печи составляет 5600 т/год годных изделий.

Начальная относительная влажность, wН - 16 %,.конечная, wК - 1 %. Сушка производится горячим воздухом, отбираемым из зоны охлаждения туннельных печей. Начальная температура воздуха, поступающего в сушилку, tН - 80°С. Для летних условий tвозд -170С, φ -70 %.

С учетом брака при сушке и обжиге (5%) и режима работы (365 дней) часовая производительность сушилки по сухой массе составит, Р, кг/ч:

Р = = 702 .

Если потери при прокаливании в процессе обжига составляют 10% , то часовая производительность сушилки по сухой массе составит, РС, кг/ч.:

РС =  = 772 кг/ч.

Найдем количество поступающих в сушилку влажных изделий:

РВЛ = РС  = 772  = 920 кг/ч.

Выходит из сушила высушенных изделий :

Р1 = РС  =772  = 780 кг/ч.

Часовое количество испаряемой влаги находим по формуле := РВЛ  = 920  = 140 кг.

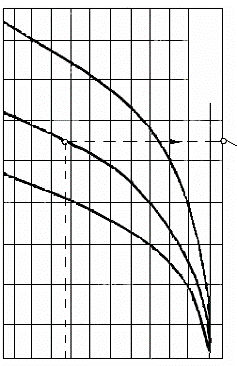

Рисунок 3 - I - d процесса сушки

По I - d - диаграмме (рисунок 2) для заданных условий находим dН - 9 г/кг сух.. воздуха и теплосодержание Iвозд - 40 кдж/кг сух. возд. При повышении температуры воздуха в зоне охлаждения печи до tН - 80 0С его влагосодержание не изменяется, а теплосодержание повышается до IH - l04 кдж/кг сух. возд. Теоретический процесс сушки, изображенный линией ВС, заканчивается при d2 - 27 г/кг сух. возд.. Точка С находится пересечением линии IH = const с линией tК = const. Задаемся tК=350C

Расход сухого воздуха при теоретическом процессе сушки определяем по формуле,, кг/ч:

 =  = = 7780 кг/ч.

Находим потери теплосодержания воздуха в процессе сушки.

Для расчета действительного процесса сушки определяем расход тепла на нагрев материала и транспортирующих устройств, а также потерн тепла в окружающую среду.Расход тепла на нагрев изделий, qМ, кдж/ч, определяем по формуле:

qМ = Р1· СМ (tК - tН),

где Р1= 780 кг/ч.

СМ = 0,921  = 0,956 кдж/кг·град.К = 650С (принимаем на 150 ниже начальной температуры сушильного агента при противоточном движении воздуха и вагонеток с изделиями). Тогда:М = 780·0,956 (65 - 10) = 41 000 кдж/ч.

Расход тепла на испарение влаги, qис, кдж/ч, равен:ис = 702 ∙16∙(80 - 35) = 505440.

Расход тепла на нагрев транспортирующих, qТР , кдж/ч, устройств рассчитываем по формуле:

ТР = GТР· СТР(tК - tН).

Масса металлической части вагонетки GМЕТ =202,4 кг, масса деревянной части Gдep = 24,6 кг (эти данные берутся по чертежу вагонетки). Теплоемкость стали GМет =0,47 кдж/кг·град, теплоемкость дерева Сдер =1,13 кдж/кг·град. Начальная температура вагонетки tН=l0 0С, конечная температура металлической части вагонетки tк = 800С и деревянной части 600С.

За 1 ч в сушилку поступает : = 2,84 вагонетки.

Интервал проталкивания вагонеток через туннель составляет 2 ч 7 мин., тогда:Тр = 202,4·2,84· 0,47 (80 - 10) + 24, ·62,84·1,13 (60 - 10) = 23 200 кдж/ч.

Потери тепла в окружающую среду через стены, потолок, пол и двери qокр, кдж/ч, определяются по формуле :

qокр = 3,6 k (t'ср- t окр)·F,

где t'ср- средняя температура сушильного агента, t'ср =  = 58 0С;- коэффициент теплопередачи, Вт/м 2 · град, равный: = .





- для горизонтальной поверхности, обращенной вниз; 2 - для вертикальной поверхности; 3 - для горизонтальной поверхности, обращенной вверх.

Рисунок 4 - Номограмма для определения коэффициента теплоотдачи при свободном движении воздуха

Коэффициент теплоотдачи внутри сушилки от движущегося ее скоростью 2 м/сек сушильного агента к стенам камеры,α1, Вт/м 2 · град, равен: α1 = 5,6 + 4,2 =13,6.

Температура окружающей среды была принята равной 170С, стены сушилки выполнены из обыкновенного кирпича толщиной 380мм, сверху сушилка покрыта железобетонной плитой толщиной 70мм и слоем шлаковой теплоизоляционной засыпки в 150мм.

Коэффициент теплопроводности кирпичной степы λ1 = 0,48 вт/м·град. Коэффициент теплоотдачи от стены в окружающую среду определяем по номограмме (рисунок 3). Для ∆t =150 : α 2 =10,2 вт/м2·град..

Коэффициент теплопередачи, k , вт/м2·град, при толщине стены сушилки s1 = 0,38 м составляет:

k =  = 1,04.

Теплоотдающая поверхность стен, Fст, м2, определяется обычно по чертежу или по эскизу сушилки. В нашем случае она составитст =2 · 29,5 · 2,4 =142.

Потери тепла через стены, q ст ,кДж/ч:ст = 3,6 ·1,05 (58 - 17) 142 = 218 000.

Находим поверхность потолка, FП, м2:П = 29,5 · 8,06 = 238.

Коэффициент теплопроводности железобетона λ =1,55 вт/м·град и теплоизоляционной засыпки λ = 0,12 вт/м·град.

По номограмме (рисунок 3) находим α2 = 11,3 вт/м2·град. Коэффициент теплопередачи, k, вт/м2·град, тогда будет равен:=  = 0,688.

Потери тепла через потолок, q п ,кДж/ч, составят:п = 3,6 · 0,688 ( 58 - 17) · 238 = 24 200.

Потери тепла через пол принимаем 10.вт/м2, тогда, q пол , кДж/ч:пол = 3,6 · 8,06 · 29,5 · 10 = 8550.

Определяем потери тепла через двери со стороны подачи теплоносителя.

Поверхность шести дверей, выполненных из дерева толщиной 50 мм, Fдв, м2:

Площадь дверей равна:дв, = 2,4 · 0,9 · 6 = 12,95

Коэффициент теплопередачи, k, при λ =0,16 вт/м·град равен=  = 2,06.

Тогда потери тепла через двери, q дв, кДж/ч , составят:дв = 3,6 · 2,06 (80 - 17) · 12,95 = 6020.

Потери тепла через двери со стороны выхода вагонеток:'дв = 3,6 · 2,06 (35 - 17) · 12,95 = 1730.

Суммарные потери тепла в окружающую среду, q окр , кДж/ч,составят:окр = 21800 + 24 200 + 8550 + 6020 + 1730 = 62 300.

Общие потери тепла в сушилке, q пот, кДж/ч :

пот = q м + q ис + q тр + q окр = 41 000+ 23 200 + 62300 + 505440 = 631940 .

Потери теплосодержания воздуха в сушилке, I пот , кДж/кг сух. возд, находим по формуле:

пот =  = 16,3

Действительный расход воздуха на сушку определяем по I - d-диаграмме (рисунок 2). Для этого от точки С вниз откладываем величину Iпот кдж/кг сух. возд. Направление действительного процесса сушки определится линией BD, а заканчиваться он будет в точке Е, которая находится на одной кривой относительной влажности воздуха с точкой С. Таким образом, действительный процесс сушки изображается линией BE.

Находим конечные параметры сушильного агента:К = 32°С, φК = 80 %;=23 ч/кг сух, возд.;

парциальное давление водяных паров Рн = 3470 Н/м2.

Действительный расход воздуха на сушку равен, GС.ВОЗ, кг/ч сух, возд:С.ВОЗ =  = 10000.

илиw =  = 71,5 кг/кг вл.

Количество воздуха, V'ВОЗД, м3/ч, подаваемого в сушилку при tВОЗД =.17°С и V= 0,85 м3/кг сух. возд., составит:'ВОЗД = VG С.ВОЗ = 0,85·10000 = 8500 .

При температуре 800С действительный расход воздуха, VВОЗД, м3/ч:ВОЗД = 8500 (1 + ) = 10450

Количество отработанного воздуха, удаляемого из сушилки, Vух, м3/ч, при t k = 32°C, определяем из равенства:

ух = ( 1 +  ) (1+βt),

где Gсм = 1,009·10000=10090 кг/ч;

βt - температурный коэффициент ;

р0 - плотность отработанного воздуха, кг/м3.

р0 =  = 1,2.

Тогда ,Vух, м3/ч :ух = ( 1 +  ) (1+) = 9600.

Расход тепла на сушку, Q, кДж/ч, находим по формуле:

Q = GС.ВОЗ (IН - I ВОЗД) - 4,2 n·tМ ,

где IН - теплосодержание воздуха, подаваемого на сушку, в кдж/кг сух. воздействия;

I ВОЗД - теплосодержание не подогретого атмосферного воздуха в кдж/кг сух. возд.;

,2ntM - количество тепла, внесенного в сушилку влагой материала

при tМ, в кдж/ч.

Q = 1000 (104 - 40) - 4,2·140 ·10 = 634120

Удельный расход тепла на сушку q w , кдж/кг вл: w =  =  = 4520.

Потребное количество тепла, которое необходимо внести с воздухом, отбираемым из зоны охлаждения печи, учитывая нагрев его от l7 0С до 80 0С (для летних условий), равен по расчету 634 120 кдж/ч, удельный расход равен 4520 кдж/кг вл.

Для зимних условий работы расход тепла будет больше, но количество подаваемого воздуха меньше.

Данные расчета представлены в виде таблице 8.

Таблица 10 - Тепловой баланс туннельной сушилки

Приход тепла

Расход тепла

Статья баланса

количество

Статья баланса

количество


кдж/ч

 %


кдж/кг вл

 %

Расход тепла на сушку

634120

100

 На прогрев сухих изделий

41000

6,5




На испарения влаги

505440

80




На нагрев транспортирующих устройств

22860

3,6




Потери в окружающую среду

61940

9,9


634120

100


631940

100


Невязка баланса 2180 или 0,35 %.

.4.6 Методы контроля сырья, технологического процесса, готовой продукции

Требования к качеству санитарных изделий обусловлены ГОСТ 15167-78, а также стандартами на конкретные изделия (ГОСТ 23759-79, 22847-77, 21485.0-76, 21485.4-76 и 21485.5-76). Изделия должны быть приняты техническим контролем предприятия-изготовителя. Приемку производят партиями. Размер партии устанавливается соглашением между предприятием-изготовителем и потребителем, но не более 400 изделий одного типа [6].

Для контрольной проверки от партии отбирают методом случайного отбора изделия в следующем количестве:

для проверки размеров и величины коробления при количестве количестве в партии до 400 шт.-8 изделий, бачков смывных-5 изделий;

для проверки термической стойкости глазури и водопоглощения изделий при количестве в партии изделий до 160 шт. - 3 изделия, при количестве в партии до 400 шт. - 5 изделий;

для проверки соответствия цвета образцам-эталонам - 1 изделие;

для проверки полноты смыва и ополаскивания - 5 унитазов;

для проверки полезной емкости - 5 смывных бачков.

Качество внешнего вида изделий и наличие невидимых трещин проверяются па всех изделиях партии.

Если при контрольной проверке размеров изделий, величины коробления поверхностей, а также термической стойкости глазури, водопоглощения, соответствия цвета изделия цвету образцов-эталонов, полноты смыва и ополаскивания чаши унитаза, полезного объема смывного бачка хотя бы один из показателей не будет соответствовать требованиям стандартов, повторно проверяют по этому показателю удвоенное количество изделий, взятых от той же партии. При неудовлетворительных результатах повторной проверки по размерам, короблению поверхностей, цвету, полноте смыва и ополаскивания чаши унитаза допускается поштучная приемка умывальников и унитазов по этим показателям.

Внешний вид изделий контролируют визуальным осмотром с расстояния 1 м при естественном или искусственном освещении, обеспечивающем освещенность не менее 200 лк. Изделие, на поверхности которого не обнаружены недопустимые дефекты, считают принятым. Величину мушек, прыщей, выплавок определяют линейкой по наибольшему диаметру; плешины, слипыши, засорки, задувки замеряют линейкой по длине и ширине (по наибольшим размерам каждого дефекта) и вычисляют общую площадь дефекта.

Видимые трещины выявляют визуально, невидимые - на слух путем легкого простукивания изделия деревянным молоточком массой 250 г. Изделия, не имеющие трещин, не должны издавать дребезжащий звук.

Основные и, монтажные размеры изделий контролируют измерительными инструментами (лекалами, шаблонами, линейками, штангенциркулями, угольниками) с погрешностью линейных размеров до 1 мм, углов - до 1°.

Величину коробления прямолинейных граней в изделиях (максимальный зазор между проверяемой гранью изделия и приложенной к ней металлической линейкой) измеряют калибром (щупом). Коробление поверхностей изделия измеряют на контрольной плите - определяют калибром (щупом) максимальный зазор между плитой и проверяемой поверхностью изделия.

Соответствие цвета и оттенков поверхностей белых и цветных изделий цвету и оттенкам образцов-эталонов контролируют следующим образом. На поверхность проверяемого изделия накладывают в разных местах образцы-эталоны размером не менее 100X100 мм с расстояния 1 м визуально сопоставляют цвет и оттенок изделия и образцов-эталонов. Изделие считается соответствующим образцу-эталону, если по цвету и оттенку они не отличаются друг от друга. Образцы-эталоны изготовляют из тех же масс и покрываются теми же глазурями, что и проверяемые изделия.

Испытание на ополаскивание чаши умывальника проводят один раз следующим образом: на рабочую поверхность унитаза наносят жидкую смесь глины и песка (соотношение 1:2, влажность 50-70%)- Спускают воду из крана и ополаскивают чашу. Результаты испытаний считают удовлетворительными, если смывается вся глина и песок [2].

Методы испытаний керамического умывальника по ГОСТ 13449-82

Виды контроля

Методы испытаний

Контроль размеров, деформаций и внешнего вида

Размеры изделий проверяют лекалами, шаблонами, штангенциркулями, угольниками. Деформации поверхности - калибром (щупом) и металлической линейкой. Качество поверхностей изделий проверяют визуально с расстояния 1 м. Наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке деревянным молотком массой 0,25 кг. Изделие, имеющее трещины, при постукивании издает дребезжащий звук. Наличие посечек определяют визуально при протирке поверхности изделий тканью, смоченной в 0,1 %-ном растворе метиленового синего. Проверку цвета производят при дневном освещении с расстояния 1,5 м, сравнивая цвет изделия с цветом эталона

Определение водопоглощения

Проводят на образцах, откалываемых из разных мест изделия, площадь каждого образца должна быть не менее 25 см2 , число образцов - не менее трех. Водопоглощение определяют путем кипячения или вакуумирования изделий

Испытание изделий на механическую прочность

Проверяют на целом изделии, не имеющем трещин, посечек и других повреждений. Для унитазов, биде: на деревянный щит накладывают резиновый лист и на него устанавливают изделие. Сверху накрывают также резиновым листом и деревянным щитом, нагрузку при помощи пресса или другого оборудования передают, постепенно доводя ее до максимальной. Для умывальников, в зависимости от крепления, выравнивают верхнюю поверхность различными способами и передают нагрузку сверху через балку, установленную в середине изделия. При максимальной нагрузке, указанной в табл. 2, изделие не должно получить повреждений

Испытания глазури на химическую стойкость

От изделия выпиливают или откалывают три образца площадью 50 см2 каждый. На образцах не должно быть повреждений. В три лабораторных стакана наливают 20%-ные растворы серной и соляной кислот и 20%-ный раствор гидроокиси калия, погружают образцы в растворы до половины и выдерживают 1 ч. Затем вынимают, промывают водой и осматривают. Если глазурованная поверхность, погруженная в растворы, не отличается от поверхности, не подвергнувшейся испытанию, глазурь считается химически стойкой

Испытание глазури на термическую стойкость

Используют три бездефектных образца площадью не менее 70 см2каждый. Образцы кипятят в течение 3 ч в 50%-ном растворе хлористого кальция, после чего помещают в сосуд с водой (t = 3 °С ) и выдерживают до остывания, температуру воды поддерживают на указанном уровне. Затем образцы помещают на 1 ч в сосуд с раствором чернил, вынимают, протирают мягкой тканью и осматривают. После проведенных испытаний на глазури не должно быть цека и других повреждений

Испытание изделий на термическую стойкость

Используют целое изделие, на котором не должно быть никаких повреждений. Изделия погружают в сосуд с водой, нагретой до температуры 85 °С, и выдерживают в ней 15 мин, затем вынимают и погружают на 15 мин во второй сосуд, температура воды в котором 17 °С. После трех циклов нагревания и охлаждения на изделии не должно быть трещин, отколов или других дефектов


.4.7 Техника безопасности

Настоящие «Правила техники безопасности и производственной санитарии в промышленности строительных материалов. Часть I», именуемые в дальнейшем Правила, обязательны при проектировании, строительстве (реконструкции) и эксплуатации предприятий Министерства промышленности строительных материалов [9].

Служба техники безопасности должна быть организована в главных отраслевых управлениях, в министерствах промышленности строительных материалов союзных республик, в республиканских промышленных объединениях (главных отраслевых управлениях и управлениях), на всех предприятиях промышленности строительных материалов. Задачи и структура службы техники безопасности предприятий, а также права и обязанности ее работников определены «Типовым положением о службе техники безопасности на предприятиях (организациях) системы Министерства промышленности строительных материалов».

Для контроля за воздействием на работающих вредных производственных факторов и за соблюдением санитарно-гигиенических норм на предприятиях промышленности строительных материалов организуются санитарные лаборатории.

Средства индивидуальной защиты

Рабочие и служащие, занятые на работах с вредными и опасными условиями труда, а так же на работах, производимых в неблагоприятных температурных условиях или связанных с загрязнением, должны быть обеспечены средствами индивидуальной защиты (специальной одеждой, специальной обувью, рукавицами, касками, респираторами, противошумными наушниками, защитными очками, предохранительными поясами, диэлектрическими перчатками и другими).

Профессии, для которых предусмотрены средства индивидуальной защиты, номенклатура и сроки пользования средствами индивидуальной защиты по профессиям определены «Типовыми отраслевыми нормами бесплатной выдачи спецодежды, спецобуви и предохранительных приспособлений».

В зависимости от характера и условий выполняемых работ противогазы, респираторы, каски, шлемы, подшлемники, накомарники, защитные очки, предохранительные пояса, диэлектрические коврики-, галоши и перчатки могут выдаваться рабочим и служащим в случаях, не предусмотренных типовыми отраслевыми нормами, по распоряжению руководителя предприятия (организации) [9].

Защитные дерматологические средства (пасты, мази, кремы) должны выдаваться по согласованию с органами Государственного санитарного надзора.

Хранение, стирка, дезинфекция, дезактивация, проверка, испытание и ремонт средств индивидуальной защиты должны производиться с учетом требований «Инструкции о порядке выдачи, хранения и пользования спецодеждой, спецобувью и предохранительными приспособлениями»

Типы средств индивидуальной защиты органов дыхания (противогазов, респираторов, пневмошлемов, пневмомасок) должны назначаться в зависимости от видов, физико-химических свойств и концентраций вредных веществ в воздухе рабочей зоны t учетом особенностей технологического и трудового процессов (температуры и влажности окружающей среды, времени работы в неблагоприятных условиях и т. д.).

Для хранения, приема, выдачи, проверки и перезарядки средств индивидуальной защиты органов дыхания в штатном расписании предприятия должен быть предусмотрен рабочий по профессии «ремонтировщик респираторов и противогазов». Указанные работы должны выполняться в специально оборудованных помещениях (респираторных).

Общие требования безопасности к производственным процессам

Производственные процессы должны соответствовать требованиям безопасности по ГОСТ 12.3.002-75.

Безопасность производственных процессов должна быть обеспечена:

выбором применяемых технологических процессов, а также приемов, режимов работы и порядка обслуживания производственного оборудования;

выбором производственных помещении;

выбором производственных площадок (для процессов, выполняемых вне производственных помещений);

выбором исходных материалов, заготовок и полуфабрикатов; выбором производственного оборудования, размещением производственного оборудования и организацией рабочих мест;

распределением функций между человеком и оборудованием в целях ограничения тяжести труда;

выбором способа хранения и транспортирования исходных материалов, заготовок, полуфабрикатов, готовой продукции и отходов производства;

профессиональным отбором и обучением работающих; применением средств защиты работающих;

включением требований безопасности в нормативно-техническую и технологическую документацию [10].

При организации и проведении технологических процессов должно быть предусмотрено:

устранение непосредственного контакта работающих с исходными материалами, заготовками, полуфабрикатами, готовой продукцией и отходами производства, оказывающими вредное воздействие;

замена технологических процессов и операций, связанных с возникновением опасных и вредных производственных факторов, процессами и операциями, при которых указанные факторы отсутствуют или обладают меньшей интенсивностью;

своевременное получение информации о возникновении опасных и вредных производственных факторов на отдельных технологических операциях;

система контроля и управления технологическим процессом, обеспечивающая защиту работающих и аварийное отключение производственного оборудования;

своевременное удаление и обезвреживание отходов производства, являющихся источниками опасных и вредных производственных факторов.

Требования безопасности к технологическому процессу должны быть изложены в технологической документации [9].

Содержание вредных веществ в выбросах производственных процессов не должно вызывать увеличение концентраций вредных веществ в атмосферном воздухе населенных пунктов и в водоемах санитарно-бытового водопользования выше предельно допустимых величии, установленных «Санитарными нормами проектирования промышленных предприятий».

Общие требоания безопасности к производственному оборудованию и организации рабочих мест.

Производственное оборудование должно соответствовать требованиям безопасности по ГОСТ 12.2.003-74.

Производственное оборудование, выпускаемое предприятиями промышленности строительных материалов, должно удовлетворять «Единым требованиям по технике безопасности и производственной санитарии к конструкциям основных видов технологического оборудования, выпускаемого предприятиями промышленности строительных материалов»

Производственное оборудование должно соответствовать требованиям безопасности в течение всего срока службы.

Безопасность- производственного оборудования должна обеспечиваться:

выбором принципов действия, конструктивных схем, безопасных элементов конструкций и т. п.;

применением в конструкции средств механизации, автоматизации и дистанционного управления;

применением в конструкции средств защиты; выполнением эргономических требований;

включением требований безопасности в техническую документацию по монтажу, эксплуатации, ремонту, транспортированию и хранению.

При эксплуатации производственного оборудования, выделяющего вредные вещества, содержание этих веществ в воздухе рабочей зоны не должно превышать предельно допустимых концентраций, установленных ГОСТ 12.1.005-76.

Пуск и остановка производственного оборудования

Пуск производственного оборудования должен производиться только рабочими, обслуживающими это оборудование. Пробный пуск оборудования при его ремонте осуществляется персоналом, имеющим удостоверение на право управления оборудованием, с разрешения работника, ответственного за указанный ремонт.

Перед пуском производственного оборудования необходимо проверить правильность положения рукояток и кнопок управления. Запрещается пуск производственного оборудования после монтажа или ремонта без установки ограждений, звуковой или световой сигнализации, блокировок, обеспечивающих безопасность обслуживания, и без разрешения работника, ответственного за монтаж или ремонт.

Для обеспечения безопасности обслуживающего персонала дистанционный пуск производственного оборудования должен производиться после подачи предупредительного звукового или светового сигнала и получения ответного сигнала с мест обслуживания оборудования о возможности пуска.

.4.8 Охрана окружающей среды

Оборудование, при работе которого возможны выделения вредных газов, паров и пыли, должно конструироваться и поставляться комплектно со всеми необходимыми укрытиями и устройствами, обеспечивающими надежную герметизацию источников их выделения. Укрытия должны иметь устройства для подключения к аспирационным системам (фланцы, патрубки и т.д.) [10].

Все виды оборудования со значительным выделением тепла должны снабжаться устройствами и приспособлениями, предотвращающими или резко ограничивающими выделение конвекционного и лучистого тепла в рабочую зону производственных помещений (теплоизоляция, экранирование, отведение тепла, водяные завесы и т.д.).

Устройства и приспособления, ограничивающие выделение тепла, должны обеспечивать температурный режим в рабочих зонах производственных помещений по ГОСТ 12.1.005-76.

Температура нагретых поверхностей оборудования и ограждений на рабочих местах не должна превышать 45° С.

Машины и агрегаты, создающие шум при работе, должны выпускаться в таком исполнении, чтобы уровни звукового давления и уровни звука на постоянных рабочих местах в помещениях и на территории предприятия не превышали допустимых величин, указанных в ГОСТ 12.1.003-76 и в «Санитарных нормах проектирования промышленных предприятий».

Производственное оборудование, генерирующее вибрацию, должно удовлетворять требованиям: «Санитарных норм проектирования промышленных предприятий», «Санитарных норм и правил при работе с инструментами, механизмами и оборудованием, создающими вибрации, передаваемые на руки работающих», утвержденных ГОСТ 17770-72.

Части производственного оборудования, представляющие опасность для людей, должны быть окрашены в сигнальные цвета с нанесением на них знаков безопасности в соответствии с ГОСТ 12.4.026-76.

Транспорт сырья и материалов на предприятия и производства

Доставка сырья на предприятия любым видом транспорта должна осуществляться наиболее безопасными и удобными для погрузки и разгрузки способами, исключающими опасность травматизма, физического перенапряжения, возможности интоксикации, загрязнения тела и одежды работающих, а также загрязнения почвы и воздуха территории предприятия вредными веществами [10].

Для материалов, доставляемых обычно навалом (камень, щебень, гравий, песок, глина и др.), должны использоваться средства транспорта, удобно загружаемые и разгружаемые механизированным способом: баржи с открытым верхом, железнодорожные платформы, полувагоны и автомашины с приспособлениями для автоматической погрузки - разгрузки.

Для транспортирования порошковых и сыпучих материалов должны использоваться специальные железнодорожные вагоны и автомашины типа цементовозов, обеспечивающие беспыльную загрузку, транспортировку и разгрузку материалов.

При транспортировке порошковых материалов в таре последняя должна изготовляться из прочных материалов, исключающих возможность повреждения тары.

На таре для перевозки порошковых ядохимикатов должны иметься соответствующие обозначения.

Для жидких токсических веществ (кислот, анилина, нитробензола, бензола, фенола и др.) должны использоваться специальные цистерны. При необходимости перевозки их в бутылях должна быть предусмотрена надежная защита от повреждений.

Для легко замерзающих веществ и веществ высокой вязкости в цистернах должны быть устройства для быстрого разогрева и перевода замерзшего и вязкого вещества в жидкое состояние.

Перевозка указанных веществ в малых количествах (до 2 т) может производиться и в другой таре, механически прочной и химически стойкой (например, контейнерах, бочках).

Для транспортировки сжиженных токсических газов (хлора, аммиака, фосгена и др.) в больших количествах (более 5 т) должны использоваться только специальные железнодорожные и автомобильные цистерны, с ограничением перевозки их в баллонах.

Складирование

Предприятия должны иметь достаточной емкости склады, обеспеченные подъемно-транспортными средствами в зависимости от габаритов, веса и назначения материалов и изделий, позволяющими полностью механизировать и обезопасить погрузочно-разгрузочные операции (подъемные краны преимущественно напольные, электротали, электрокары, транспортеры, рольганги, тележки и др. транспортные средства) [11].

В складских помещениях должны быть предусмотрены безопасные, хоспис освещенные проходы и проезды между стеллажами, секциями, входными п выходными проемами.

Применение автопогрузчиков в невентилируемых складах не допускается.

Для материалов, поступающих навалом (угля, руды, камня, щебня, песка и др.), допускается устройство открытых складов. Открытые склады необходимо обеспечивать механизированными устройствами, например, эстакадами с системой бункеров, элеваторами и транспортерными лентами, с расположением последних в подземных и надземных галереях

Отходы производства (огарок, шлак и др.) должны складываться на отдельных площадках, в соответствии с требованиями п. 2.20 СН 245-63. Погрузка и разгрузка должны быть механизированы.

Во всех случаях, когда позволяет характер материалов и отходов и транспортного оборудования, площадки и места хранения должны обсаживаться зелеными насаждениями для воспрепятствования распространения пыли или подвергаться периодическому орошению скрепляющими или пленкообразующими составами.

Хранение порошковых материалов должно производиться в закрытых, защищенных от ветра складских зданиях и специальных сооружениях (например, в бункерах, силосах и пр.).

Подачу порошковых материалов в силосы и разгрузку их необходимо осуществлять системами пневматических желобов, закрытых шнеков и пневмотранспортом. Воздух от аспирационных установок и систем пневмотранспорта перед выбросом наружу должен очищаться от пыли в соответствии с требованиями п. 4.37 СН 245-63.

Приемные цистерны для токсических жидких веществ и сжиженных газов должны превышать объем транспортных цистерн, с тем чтобы, все содержимое последних переходило в приемные цистерны без добавочных операций, связанных с переключением сливных труб.

Производственные процессы и оборудование, характеризующиеся образованием и выделением пыли

Сырье и материалы, при производстве, использовании и переработке которых выделяется пыль, должны приводиться в состояние, исключающее или максимально ограничивающее выделение пыли, например, путем смачивания водой, паром, гранулирования, брикетирования и пр.


Не нашли материал для своей работы?
Поможем написать уникальную работу Без плагиата!
