1.11 Эскизный техпроцесс

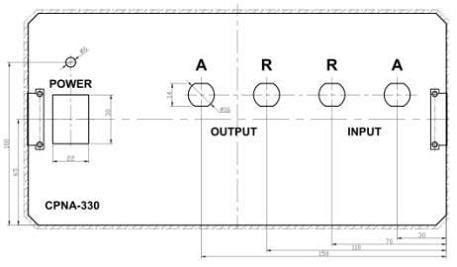

Установка элементов на переднюю панель

№ п/п	Наименование перехода	Т, с
1	Извлечь элементы передней панели из тары	3
2	Установить элемент на переднюю панель и при необходимости закрепить винтами	7
3	Повторить переход 2 для всех элементов передней панели

Оборудование	Стол монтажный
Оснастка	Тара технологическая, отвертка ручная

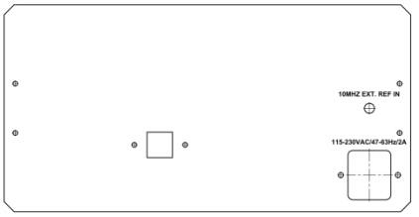

70 Монтаж элементов на заднюю панель

№ п/п	Наименование перехода	Т, с
1	Извлечь элементы задней панели из тары	3
2	Установить элемент на заднюю панель и при необходимости закрепить винтами	7
3	Повторить переход 2 для всех элементов задней панели

Оборудование	Стол монтажный
Оснастка	Тара технологическая, отвертка ручная

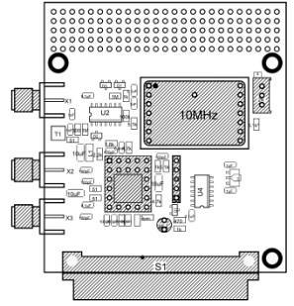

90 Установка КМП на плату

№ п/п	Наименование перехода	Т, с
1	Закрепить печатную плату в установке	5
2	Провести установку элементов	50
3	Извлечь печатную плату из установки и положить в тару	5

Оборудование	Автомат для установки КМП
Оснастка	Тара технологическая

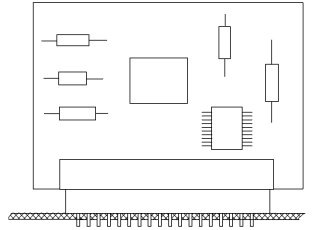

110 Установка КМО на печатную плату

№ п/п	Наименование перехода	Т, с
1	Извлечь компонент из тары и установить на печатную плату согласно чертежу	8
2	Подогнуть выводы компонента	4
3	Повторить переходы 1- 2 для всех ЭРЭ, устанавливаемых на ПП

Оборудование	Стол монтажный
Оснастка	Тара технологическая, плоскогубцы

120 Пайка паяльником

№ п/п	Наименование перехода	Т, с
1	Установить плату в приспособление для пайки плат	4
2	Припаять выводы элемента к контактным площадкам	10
3	Повторить переход 2 для всех КМО
4	Проконтролировать качество пайки визуально	10
5	Извлечь плату из приспособления для пайки и положить в тару	5

Оборудование

Стол монтажный

Оснастка

Тара технологическая, паяльная станция

Материалы

Припой ПОС-61 ГОСТ 21931-76

Режимы

Т°=260+200С

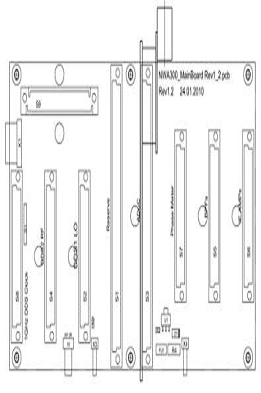

№ п/п	Наименование перехода	Т, с
1	Извлечь ячейку электронную из тары и вставить в основную плату	4
2	Повторить переход 1 для всех ячеек, монтируемых на основную плату

Оборудование	Стол монтажный
Оснастка	Тара технологическая

230 Монтаж проводов

№ п/п	Наименование перехода	Т, с
1	Отмотать и отрезать провод длиной, указанной в чертеже	4
2	Снять изоляцию и зачистить концы провода с двух сторон	4
3	Облудить концы провода с двух сторон	2
4	Произвести монтаж проводов согласно электромонтажному чертежу	10
5	Повторить переходы 1-4для всех проводов разъема

Оборудование	Стол монтажный
Оснастка	Тара технологическая, линейка, приспособление для нарезки проводов, острогубцы, ванна для лужения
Материалы	Припой ПОС-61 ГОСТ 21931-76
Режимы	Температура ванны Т°=260+200С

Установка крышки прибора

№ п/п	Наименование перехода	Т, с
1	Извлечь крышку прибора из тары и установить на основание корпуса, совместив с отверстиями в основании	10
2	Закрепить крышку прибора винтами	20

Оборудование	Стол монтажный
Оснастка	Тара технологическая, отвертка ручная

Часть 2 РАЗРАБОТКА ОСНАСТКИ

.1 Техническое задание на проектирование приспособления для нарезки проводов

Приспособление предназначено для нарезки проводов заданной длины в приделах от 1см до 10см.

Разработать конструкцию приспособления для нарезки проводов в размер, удовлетворяющую следующим требованиям:

- приспособление должно обеспечивать необходимый диапазон длины проводов;

производительность приспособления должна соответствовать заданному объёму выпуска;

приспособление должно иметь конструкцию, позволяющую легко заправлять катушки с проводами;

приспособление для нарезки проводов должно быть рассчитано под ручную нарезку;

конструкция приспособление для нарезки проводов должна быть простой в эксплуатации, иметь низкую стоимость при высокой производительности.

.1.3 Кинематика

Рабочее движения ножа происходит в вертикальной плоскости.
