Материал: Разработка технического задания на создание информационной системы для магазина спортивного питания

Внешняя сущность

Рисунок 3 - Элементы графической нотации DFD

Поток данных определяет информацию (материальный объект), передаваемую через некоторое соединение от источника к приемнику. Реальный поток данных может быть информацией, передаваемой по кабелю между двумя устройствами, пересылаемыми по почте письмами, магнитными лентами или дискетами, переносимыми с одного компьютера на другой и т.д.

Каждый поток данных имеет имя, отражающее его содержание. Направление стрелки показывает направление потока данных. Иногда информация может двигаться в одном направлении, обрабатываться и возвращаться назад в ее источник. Такая ситуация может моделироваться либо двумя различными потоками, либо одним - двунаправленным.

На диаграммах IDEF0 потоки данных соответствуют входам и выходам, но в отличие от IDEF0 <#"869547.files/image010.jpg">

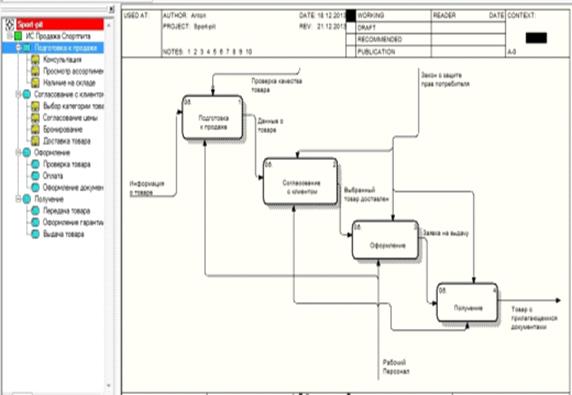

Рисунок 4 - IDEF0

Рисунок 5 - DFD

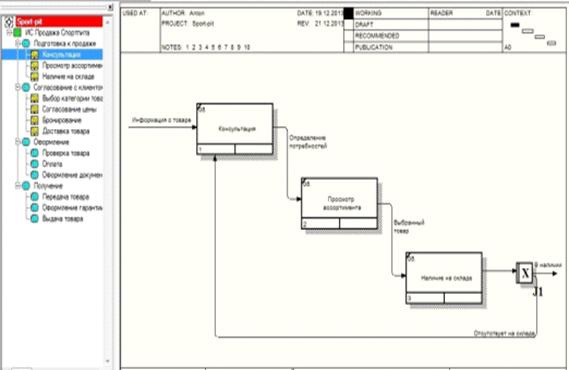

Рисунок 6 - IDEF3 «Подготовка к продаже»

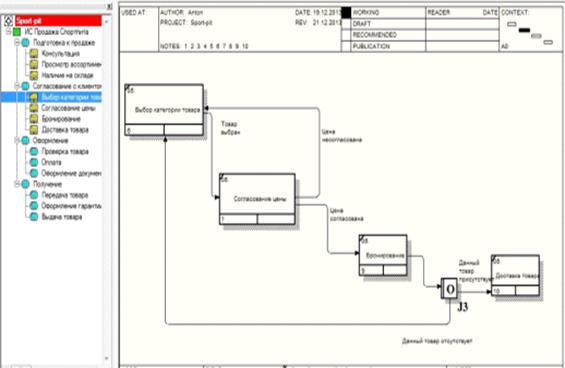

Рисунок 7 - IDEF3 «Согласование с клиентом»

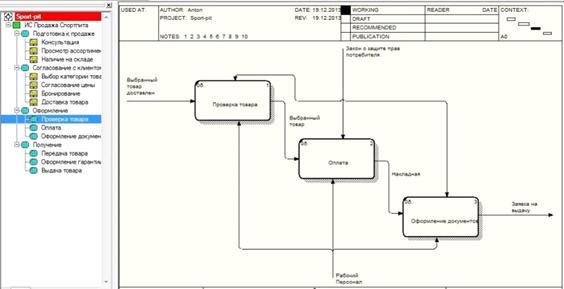

Рисунок 8 - DFD «Оформление»

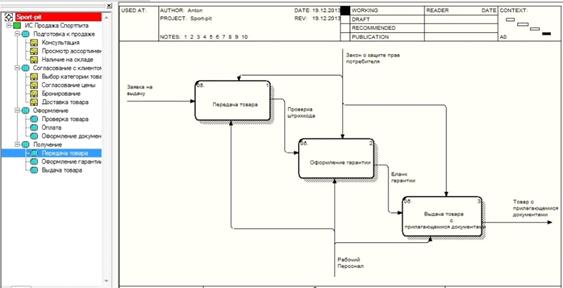

Рисунок 9 - DFD «Получение»

5. Структурная модель программно-аппаратного обеспечения ИС

Разработанная ИС должна включать себя комплекс аппаратных и программных средств, расположенных в узлах локальной сети и должна устанавливаться не более чем на 4 рабочие станции в пределах предприятия.

Рабочие станции включают следующие аппаратные средства:

·        CPU Intel® Core™ i7 3770K 3.50 GHz;

·        RAM DDR-III 16 Gb;

·        VGA NVIDIA GeForce GTX TITAN 6144 Mb;

·        1 SSD 500 Gb;

·        1 HDD 1 Tb.

Рабочие станции включают следующие программные средства:

·        Microsoft Windows 7 Ultimate x64

·        Microsoft Office 2013 x64

·        Eset NOD32 Smart Security 7

·        Клиентская часть ИС

Основания выбора программного обеспечения. Microsoft Windows 7 Ultimate x64: возможность работы с любым из 35 языков, гибкость, поддержка многоядерности, 64-разрядность и т.д. Microsoft Office 2013 x64: удобный интерфейс, интеграция с «облачными» хранилищами, онлайн редактировка документов и т.д. Eset NOD32 Smart Security 7: эффективная защита всей корпоративной сети, оптимальный уровень безопасности системы, высокая производительность работы при минимальных системных требованиях.

Сервер данных включает следующие аппаратные средства:

·        CPU Intel® Core™ i7 2670QM 2.20 GHz;

·        RAM DDR-III 8 Gb;

·        1 HDD 1Tb.

Сервер данных включает следующие программные средства:

·        Windows Server 2012 R2

·        MySQL Database 5.5.23

Основания выбора программного обеспечения. MySQL Database: многопоточность, ODBC драйвер, гибкая система привилегий и паролей, бесплатность в большинстве случаев и т.д. Windows Server 2012 R2: безопасность, удобный пользовательский интерфейс, усовершенствованный диспетчер задач и т.д.

Заключение

Таким образом, при выполнении курсовой работы, цель и поставленные задачи были выполнены. А именно была реализована система организации на примере магазина спортивного питания при использовании программного средства AllFusion Process Modeler. Были построены диаграммы, описывающие функциональную схему магазина по методологиям IDEF0, DFD, IDEF3.

Важную роль в успешном привлечении новых клиентов и способности успешно конкурировать на рынке продаж товаров спортивного питания играют автоматизированные системы, которые предназначены для оптимизации работы, в первую очередь для поиска необходимой информации о нужной продукции. При помощи такой системы можно сократить время для поиска и доставки нужных для клиента товаров.

Разработанная система позволяет осуществлять функционирование магазина или же целой сети. Данная информационная система разрабатывалась для небольших магазинов, аптек или же для интернет магазинов. Назначение информационной системы - поиск и анализ информации, конечным потребителем которой является клиент.

Основное значение ИС - создание современной инфраструктуры для управления предприятием или же другим учреждением.

Разработка ИС организации необходима для возможного улучшения и оптимизации методов работы, а именно для повышения качества, скорости, что в свою очередь ведет к повышению конкурентоспособности магазина.

Список использованной литературы

1. Ансофф И. Информационные системы управления / И. Ансофф. - М.: Лектор, 2009. - 51 с.

2.      Вендров А.М. CASE-технологии. Современные методы и средства проектирования информационных систем / А.М. Вендров. - М.: Финансы и статистика, 2010. - 176 с.

.        Душин В.К. Теоретические основы информационных процессов и систем / В.К. Душин. - М.: Финансы и статистика, 2009. - 348 с. Евельсон Л.И., Рафаловская М.Я., Методические указания к курсовой работе по дисциплине «Теория информационных процессов и систем» для студентов III курса, обучающихся по направлению подготовки бакалавров 230400 Информационные системы и технологии / Евельсон Л.И., Рафаловская М.Я. - Брянск: Издательство БГИТА, 2013. - 18с.

.        Советов Б.Я. Теория информационных процессов / Б.Я. Советов. - М.: Изд-во Академия, 2010. - 432 с.

5. IDEF0: функциональное моделирование деловых процессов [Электронный ресурс]

6. Диаграммы потоков данных DFD [Электронный ресурс] Мегасила [Электронный ресурс]

7.      Управление бизнес-ресурсами [Электронный ресурс]
