Материал: Разработка системы менеджмента качества на основе CALS-технологий

Одной из причин отставания в области CАLS - технологий является отсутствие отечественной нормативной базы, регламентирующей основные принципы электронного ведения работ при проектировании, производстве, поставке и сервисном обслуживании изделия. Для организации и осуществления работ по стандартизации в области CАLS-технологий (в соответствии с решением коллегии министерства экономики России) в рамках Госстандарта России в 1999 году создан Технический Комитет (далее по тексту ТК) № 431 «CАLS - технологии». В рамках ТК № 431 действует подкомитет № 2 «Представление данных и обмен данными об изделиях и процессах», организованный на базе НИЦ CАLS - технологий «Прикладная логистика» и объединяющий специалистов ведущих отечественных предприятий.

В настоящий момент CАLS понимается как глобальная стратегия повышения эффективности бизнес-процессов, выполняемых в ходе жизненного цикла продукта за счет информационной интеграции и преемственности информации, порождаемой на всех этапах жизненного цикла. Средствами реализации данной стратегии являются CАLS-технологии, в основе которых лежит набор интегрированных информационных моделей: самого жизненного цикла и выполняемых в его ходе бизнес-процессов, продукта, производственной и эксплуатационной среды. Возможность совместного использования информации обеспечивается применением компьютерных сетей и стандартизацией форматов данных, обеспечивающей корректную интерпретацию информации.

.2 Предпосылки внедрения CАLS технологий на производство

Реализация на предприятии CАLS- технологий представляет своего рода революцию в организации взаимодействия всех участников ЖЦ сложных изделий. Это объясняется тем, что многие поколения конструкторов, технологов, производственников воспитаны на основе совершенно другой культуры, базирующейся на сотнях стандартов ЕСКД, ЕСТД, СРПП, детально регламентирующих ведение дел с использованием бумажной документации. В условиях применения CАLS-технологий и широкой информатизации предприятия эта культура должна претерпевать коренные изменения: появляются принципиально новые средства инженерного труда; полностью изменяется организация работ; должна быть существенно изменена, т.е. дополнена и частично переработана нормативная база; многие работники должны быть переучены для работы в новых условиях и с новыми средствами труда. Отсюда следует вывод о том, что для подготовки и осуществления этой революции, сулящей многократное повышение эффективности процессов ЖЦ изделий, необходимо выполнять комплекс организационных, проектных и иных работ, направленных на создание новой культуры деятельности. При этом первоочередными проблемами являются разработка политики внедрения пожизненного информационного менеджмента; формирование нормативно-правовой базы; инструктивно-методических материалов, узаконивающих новые способы и средства информационного обмена.

Кроме того, одна из важнейших задач стандартизации в рассматриваемой сфере -обеспечение информационной совместимости (обеспечения бесшовных приложений), при которых различные программные комплексы (системы), существующие в настоящее время, будут общаться между собой на «одном языке».

.3 Подход к построению системы менеджмента качества на основе CALS - технологий

Одним из основных принципов системы менеджмента качества (далее по тексту СМК) в стандарте ИСО 9000:2011 является процессный подход. Инструментарием для реализации процессного подхода является методология функционального моделирования (далее по тексту ФМ), получившая широкое распространение в промышленной и деловой практике, регламентированная стандартами (FIPS 183 - США, Р 50. 1. 028 -2001 - Россия) под именем IDEF0 и поддерживаемая рядом программных продуктов. С помощью этих программных продуктов качества (далее по тексту ПП) можно описывать и исследовать процессы, а также получать и поддерживать в автоматизированном режиме документацию на СМК. Использование программных средств ФМ представляет собой первый шаг к переводу ПП в интегрированную информационную среду (далее по тексту ИИС), позволяющий перейти на следующем этапе к автоматизированному созданию информационной системы машиностроительного предприятия, а в дальнейшем и к полномасштабному внедрению интегрированной системы управления на базе CALS-технологий. В контексте CALS-идеологии применение ИИС обеспечивает информационную поддержку и интеграцию ПП, а соответственно, и возможность использования электронных данных, созданных в ходе различных ПП, для задач СМК. Перевод ПП в ИИС делает их гораздо более формализованными и управляемыми. Данные о качестве рассматриваются как подмножество всей совокупности данных о процессах и продукции, соответствующие специфической точке зрения, и используются другими ПП в рамках ИИС, что и составляет одно из преимуществ CALS. Таким образом, сложившаяся технология создания СМК, предусматривающая внедрение комплекса организационных решений, подготовку документации и разработку автоматизированных систем сбора и обработки данных о качестве, при использовании принципов CALS приобретает новое содержание. СМК становится автоматизированной информационно-управляющей системой, и новая технология ее создания сводится к настройке процессов и параметров ИИС [3].

Поскольку СМК тесно увязана со всей управленческой инфраструктурой предприятия, для информационного обеспечения следует использовать, по возможности, все имеющиеся компьютерные системы. СМК должна базироваться на информационной системе, поддерживающей автоматизированную обработку данных, документирование процессов обеспечения качества на всех стадиях жизненного цикла (ЖЦ) изделия и автоматизированное управление этими процессами, данными и документацией. В этом смысле СМК становится неотъемлемой частью интегрированной автоматизированной системы управления (ИАСУ) предприятием. Применение CALS-технологий в системе управления предприятием позволяет создавать на их основе эффективные подсистемы менеджмента качества, интегрированные в систему управления. Это означает, что информация, циркулирующая в СМК, должна быть представлена в форматах, регламентированных CALS-стандартами, и состоять из набора информационных объектов (ИО), входящих в ИИС предприятия.

В рамках отдельного предприятия производителя ИИС, как минимум, должна включать в свой состав две базы данных: общую базу данных об изделии (ОБДИ) и общую базу данных о предприятии (ОБДП). При реализации процессов СМК в качестве исходных данных используется информация, содержащаяся в ИИС, а информационные объекты (ИО), порождаемые в ходе процессов, возвращаются в ИИС для хранения и последующего использования в других процессах [4]. Данные и документы хранятся в специальной защищенной системе - «хранилище данных», обеспечивающем актуализацию, авторизацию доступа, поиск информации, а также архивирование. Единое хранилище данных предоставляет одновременный доступ к информации любого необходимого числа сотрудников предприятия и других заинтересованных сторон в соответствии с правами доступа. Это должно не только повысить эффективность производственно-хозяйственной деятельности предприятия, но и сократить внутренние информационные потоки, уменьшив тем самым затраты на их обеспечение.

При внедрении CALS-технологий в системы управления предприятием и информационного обеспечения СМК возникает задача обеспечения адекватного отображения объектов производственно-хозяйственной деятельности предприятия (физического мира) в информационном пространстве (мире информации). При реализации различных процессов СМК для взаимодействия с ИИС и адекватного отображения в нем сущностей физического мира применяются специализированные классы программных средств. Программные средства выполняют задачи в определенной предметной области и описывают различные классы объектов физического мира.

При создании нового изделия и технологической подготовке его производства средствами конструкторских и технологических САПР (CAD/САМ) в ИИС создаются ИО, описывающие структуру изделия (сборочной единицы, комплекса или комплекта): состав, связи его составных частей (входимость) и другие данные, которые могут быть связаны (ассоциированы) с изделием или его составными частями. Каждый ИО обладает набором характеристик (атрибутов), описывающих свойства отображаемого им реального физического (материального) объекта. ИО в составе ОБД содержат в стандартном формате информацию, необходимую на всех стадиях ЖЦ для всех изделий, выпускаемых предприятием. Каждый ИО идентифицируется уникальным кодом и может быть извлечен из ОБДИ для выполнения действий с ним.

ИИС не только является адекватным отображением объектов производственно - хозяйственной деятельности предприятия, но и хранит архив (историю) ее состояний (изменений), являющийся источником информации для принятия решений по совершенствованию СМК. Эффективного управления и функционирования СМК можно добиться, если автоматизировать выполнение учетно-регистрационных и аналитических функций СМК.

Компонентами, являющимися источниками (и потребителями) информации для обеспечения эффективного управления и функционирования СМК, являются:

· руководство и структурные подразделения предприятия, на которые распространено действие СМК;

· служба качества предприятия;

· поставщики, потребители и другие заинтересованные стороны;

· средства автоматизации производственно-хозяйственной деятельности, используемые на предприятии.

В модель СМК, соответствующей требованиям ГОСТ Р ИСО 9001-2011, должны входить следующие процессы [2]:

· процессы высшего руководства (ответственность руководства);

· процессы менеджмента ресурсов;

· процессы жизненного цикла продукции (в части обеспечения «управляемых условий» процессов жизненного цикла);

· процессы измерения, анализа и улучшения.

Дополнительно в ГОСТ Р ИСО 9001-2008 выделяют процессы системного уровня. К этой категории относятся процессы развертывания (создания), поддержания в рабочем состоянии и улучшения СМК. Кроме того, ко всем процессам, а также к системе процессов в целом, может применяться цикл PDCA: «Plan (планирование) - Do (осуществление) - Check (проверка) - Act (действие)».

При разработке организационно-технической составляющей СМК выделяют две основные задачи [5]:

· организация управления предприятие в соответствии с принципами менеджмента качества, закрепляемая в системе организационных регламентов;

· создание системы сбора, регистрации, хранения, обработки и анализа данных о качестве, которая должна стать элементом ИИС (с использованием существующей или развитием информационной системы предприятия).

1.4 Организация информационного обеспечения СМК

Для решения вышеперечисленных задач на основе CALS-технологий модель совершенствования системы управления предприятием, заложенную в стандарты ИСО 9000 [2], можно реализовать различными программными средствами интегрированной корпоративной информационной системы (КИС).

Компьютерные программы «исполнительно-аналитической» подсистемы поддерживают текущую деятельность предприятия, реализуют регламенты управления процессами предприятия в реальном времени, осуществляют функции анализа, прогнозирования и контроля. В подсистемах интегрированной КИС могут использоваться большинство известных на российском рынке программных продуктов, реализуя один из базовых принципов CALS - ориентация на интеграцию лучших в своем классе программно-технических решений.

В предложенной модели СМК автоматизировано выполнение учетно-регистрационных и аналитических функций, что обеспечит эффективное управление и функционирование СМК.

Применение информационных технологий, обеспечивающих улучшение информационного обеспечения СМК, ведет к ускорению и повышению качества процессов планирования, реализации, контроля и реализации корректирующих действий, а также к снижению затрат и количества используемых ресурсов.

В рамках данной модели совершенствование процессов СМК осуществляется через ее интегрированную информационную поддержку. Все необходимые информационные потоки поступают к компонентам СМК в нужное время, в полном объеме.

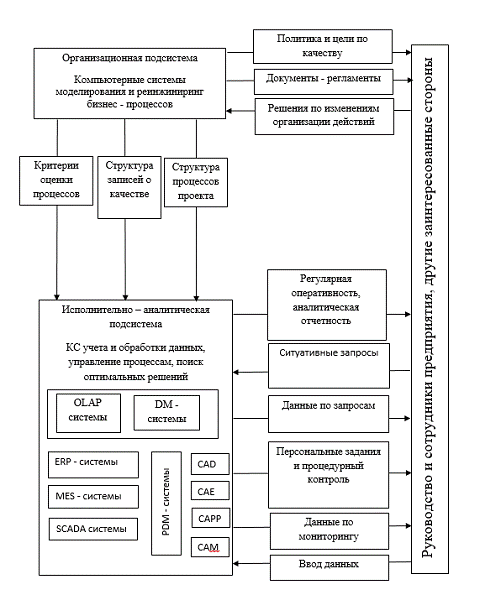

Рисунок 1 - структура компьютерной СМК и механизмы ее информационного обеспечения

Первым принципом менеджмента качества в соответствии с ИСО 9000 является «Ориентация на потребителя». В ГОСТ Р ИСО 9001-2011, п. 7.2 установлены требования к процессам, связанным с потребителями, в п. 7.2.3 - к связи с потребителями. В п. 8.2.1 «Удовлетворенность потребителей» установлено, что организация должна проводить мониторинг информации, касающийся восприятия потребителем выполнения организацией его требований, как одного из способов измерения работы СМК. Для управления отношениями с заказчиками, потребителями предназначена CRM-система (Customer Relationship Management), обеспечивающая отслеживание истории развития взаимоотношений, координирование многосторонних связей, централизованное управление продажами и клиент-ориентированным маркетингом.

Концепция построения автоматизированных систем обслуживания клиентов предприятия CRM подразумевает накопление, обработку и анализ не только финансово-бухгалтерской, но и прочей информации о взаимоотношениях с клиентами. Это способствует повышению производительности менеджеров, улучшает качество обслуживания клиентов и способствует увеличению продаж.

Для информационной поддержки процедур мониторинга удовлетворенности потребителей могут быть использованы PDM-системы. Речь идет о наукоемкой продукции, выпускаемой единичными экземплярами или мелкими сериями, для которой по тем или иным причинам (обычно законодательно обусловленным) необходимо вести поэкземплярный и покомпонентный учет. В этом случае в «ведении» PDM системы уже, как правило, находится информация по продукту производства и информация по модели производства. Остальная информация может быть включена как дополнение к данным о продукции; сюда относится информация о потребителях, дистрибьюторах, сервисных центрах, ремонтах, запчастях и т. п.

Источником информации для мониторинга удовлетворенности потребителей являются в рассматриваемом случае разноплановые информационные контакты представителей предприятия с представителями потребителя. Контакты могут быть планируемые (обслуживание, проведение маркетинговых обследований и т. п.) и незапланированные (рекламации, гарантийный ремонт и т. п.), в этих случаях важно сформировать процедуру сбора релевантной информации и помещения ее в базу данных в целях последующего анализа.

Для реализации принципа менеджмента ИСО 9000 «Взаимовыгодные отношения с поставщиками» ГОСТ Р ИСО 9001-2011 устанавливает требования к закупкам (п. 7.4. Закупки). Для управления отношениями с поставщиками и управления цепочками поставок предназначена SCM-система (Supply Chain Management).

Концепция SCM разработана для оптимизации управления логистическими цепями и позволяет существенно снизить транспортные и операционные расходы путем оптимального структурирования логистических схем поставок. Концепция SCM поддерживается в ERP-системах.

1.5 Требования к производству и обслуживанию продукции как процессам СМК
