Материал: Разработка организационно-технологической документации на одноэтажное трёхпролетное промышленное здание

в) схема монтажа колонн

Рис. 8 Схема монтажа колонн:

а)- схема установки колонн б)- схема движения крана в пролетах;

-стакан фундамента, 2- колонна, 3- кран, 4 -траверса

д) схема монтажа ферм и плит покрытия

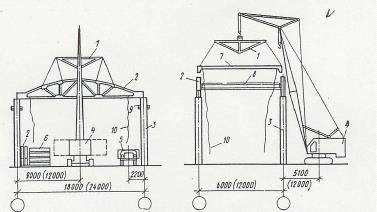

Рис.9 Схема монтажа ферм пролётом 12м и плиты покрытия продольным методом:

-траверса, 2-стропильная ферма, 3-колонн, 4-кран, 5-транспортное средство, 6-штабель плит, 7-монтируемая плита, 8-временное ограждение,9-лестница-площадка приставная, 10-оттяжка.

г) схема монтажа стеновых панелей

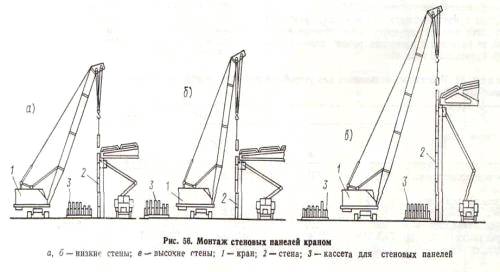

Рис.10 Схема монтажа стеновых панелей

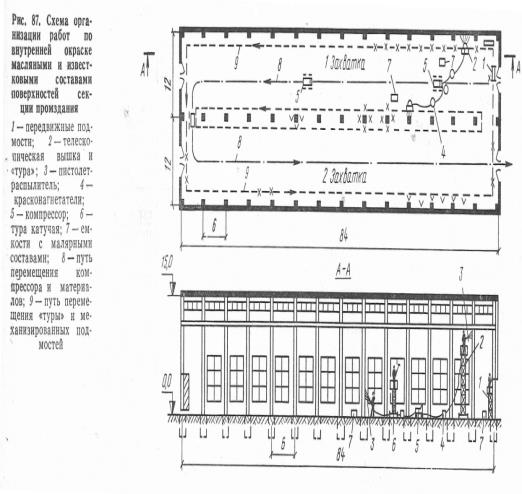

Рис. 11 Схема организации работ по внутренней окраске

. Календарное планирование

К календарным планам относятся все документы по планированию, в которых на основе объемов СМР и принятых организационных и технологических решений определены последовательность и сроки осуществления строительства. Календарный план является основным документом в составе ПОС и ППР.

В соответствии с календарными планами строительства разрабатываются календарные планы обеспечения - график потребности в рабочих кадрах и материально- технических ресурсах. Основным параметром, определяющим весь остальной состав КП, является период времени, на который он рассчитан. В календарном плане строительства, входящем в состав ПОС, таким периодом является год, квартал, месяц, декада, неделя, день.

На основании СНиПа 1.04.03-85 “Нормы продолжительности строительства и задела в строительстве предприятий, зданий сооружений” нормативный срок строительства принимается равным 14 месяцам. Срок строительства объекта принимаем равным нормативному сроку строительства.

.1 Ведомость объемов работ по объекту

1.      Для устройства фундаментов отрываются сплошные траншеи на ширину фундаментов, длиной на всё здание. Отрывка траншей производится при помощи одноковшового экскаватора обратная лопата. С каждого конца траншеи устраиваются съезды в неё. Деление на захватки показано на чертеже. Объём механизированных земляных работ равен объёму вынутого грунта.

2.      Зачистка дна траншей производится бульдозером на глубину 10 см. Ширина дна траншеи равна ширине фундамента с добавлением с каждой стороны по 1.5 м. Длина равна длине здания с добавлением с каждой стороны по 1.5 м. При монтаже стенового ограждения за захватку принимается торцовая и продольная стены.

.        Конструкция кровли принята с обмазочной пароизоляцией, цементной стяжкой и трёхслойного рубероидного ковра. Разбивка на захватки аналогична разбивке при монтаже несущих конструкций каркаса.

.        Площадь пола условно принята равной площади застройки корпуса.

Продолжительность электромонтажных, сантехнических работ, работ по монтажу технологического оборудования и благоустройству определяется в процентном отношении к стоимости СМР.

Таблица 2 Ведомость объемов работ

.2 Составление калькуляции трудозатрат

Калькуляция трудозатрат составляется на основании ведомости объёмов работ и производственных норм (ЕНиР, ВНиР, УКН, смет, справочников).

Трудоемкость в человеко-днях определяем перемножением графы 4 (объем работ) на графу 5 (норма времени в человеко-днях на единицу работ). Н_вр. берем из справочника [11], либо из ЕНиР, ВНиР, УКН и т.д.

Единицы измерения в калькуляции (табл.3) и ведомости объемов работ (табл.2) могут не совпадать.

Норму времени на специальные и подготовительные работы определяем через выработку. Например, позиция 1 графа 5

/ 35, где

- объем СМР в рублях.

- выработка в рублях на 1 человеко-день.

Знаменатель указывает выработку в рублях, а числитель - трудоёмкость единицы этих работ.

Таблица 3 Калькуляция трудовых затрат

.3 Ведомость определения трудоемкости работ и потребности в машинах и механизмах

Нормативной базой для расчета трудозатрат служат Государственные элементные сметные нормы на строительные работы (ГЭСН), по которым определяем нормы времени на каждый вид работ. Трудозатраты определяем путем умножения нормы времени на объемы работ. (см. лист 1)

.4 Расчеты по календарному плану (линейный или сетевой график)

К моменту составления календарного плана должны быть определены методы производства работ и выбраны машины и механизмы. В процессе составления графика следует обеспечить условия интенсивной основных машин путем их использования в 2 смены без перерывов в работе и излишних перебазировок.

Потребное количество машин зависит от объема и характера СМР и сроков их выполнения.

Продолжительность работ, выполняемых вручную, рассчитывают путем деления трудоемкости (чел/дн) на количество рабочих, которые могут занять фронт работы.

.5 Обоснования и пояснения к графикам: движения рабочих кадров; движения основных машин; поступления материалов; конструкций, изделий и полуфабрикатов

На основании календарного плана и принятых методов работ строят графики использования ресурсов.

Ресурсное обеспечение - это обеспечение строящегося объекта машинами, механизмами, рабочими, строительными материалами, полуфабрикатами, конструкциями и др.

На основании линейной диаграммы строится график движения рабочей силы.

График движения рабочей силы строится для правильного планирования загрузки бригад и отдельных рабочих. Оптимизацию графика движения рабочей силы производят с целью равномерного движения строительных рабочих на стройплощадке. Оптимизацию проводим, используя частные резервы времени так, чтобы обеспечить пространственную и временную увязку работ бригад на захватках.

График движения машин и механизмов строим на основании сетевого графика с учетом перебазировки механизмов. График отражает время нахождения машин и механизмов на стройплощадке. График движения машин и механизмов.

График поступления материалов составляется на основании сетевого графика строительства с учетом запаса времени. Потребность в сборных железобетонных конструкциях определяется на основании таблицы (ведомость объемов работ), а остальные необходимые материалы определяются по укрупненным показателям.

. Объектный строительный генеральный план

Объектный строительный генеральный план разрабатывается на основании общеплощадочного стройгенплана. На стадии ППР в объектном строительстве даются детальные разрешения и уточненные потребности в расходе электроэнергии, воды и других ресурсов, а также точная потребность во временных зданиях и сооружениях, площадей складирования, необходимых для строительства данного объекта,

Исходными данными для расчета являются:

-       общеплощадочный стройгенплан

-       сетевой график на строительство объекта

-       график движения рабочей силы и механизмов.

.1 Характеристика стройгенплана

железобетонный строительство калькуляция трудозатрата

В курсовом проекте разрабатывается стройгенплан на надземную часть строительства (монтаж коробки здания). Строительный генеральный план является документом, уточняющим принятые в общеплощадочном стройгенплане решения с учетом привязки их к строящемуся объекту.

На стройгенплане обозначаются:

-       пути движения монтажного крана;

-       опасная и монтажная зоны работы крана;

-       возводимое здание;

-       временные и существующие здания и сооружения;

-       складские помещения;

-       временные и постоянные теплосети;

-       сети водопровода;

-       канализация;

-       линии электропередач.

При расчете стройгенплана производится расчет временных зданий и сооружений, расчет складов, потребность в воде, потребность в электроэнергии. По запроектированному стройгенплану приводятся экспликации зданий и сооружений, ТЭП, а также даются условные обозначения стройгенплана.

.2 Расчет потребности во временных зданиях производственного, административного и санитарно-бытового назначения

Максимальное количество рабочих в смену (из графика движения рабочей силы):

Р_mах =30 чел.

Определяем в результате списочной численности потребности в зданиях и сооружениях:

Р_спис = Р_max+P_адм = 30+4=34 чел

где P max - наиболее загруженная смена, которая берется из графика движения рабочей силы (календарный план).

Р_адм= 12%∙ Р_мах= 0,12∙30=4 чел

Количество работников в наиболее загруженную смену:

Р_{махзагр.смены}= 70%∙ Р_мах= 0,7∙30= 21 чел

Количество работников в наиболее загруженную смену (расчетное):

%∙Р_спис= 0,7∙34=24 чел

По списочному составу:

М: 70%∙Р_спис= 0,7∙30=21 чел

Ж: 30%∙Р_спис= 0,3∙30=9 чел

В качестве основной расчетной единицы временных зданий и сооружений принимаем вагончики с внешними размерами (7,3х 3)м =21,9м²

● Прорабская принимается из расчета 3 м² на одного работающего в рабочих комнатах.

×Радм. = 3 ×3=9м² - принимаю 1 вагончик.

●Гардеробные принимаются из расчета 0.5 м² на одного человека. Один вагончик- гардеробная обслуживает 50 чел.

Число вагончиков для мужчин:

,5* 21= 10,5 м² - принимаю1 вагончик.

Число вагончиков для женщин:

,5*9 = 4,5 м² - принимаю 1 вагончик.

● Душевые: определяются из расчета 1 душевая сетка на 10-20 человек. Используем 1 вагончик на 4 душа, т.е. на 40-80 чел.

Число вагончиков для мужчин:

/30 = 0,05 ваг. - принимаю 1 вагончик.

Число вагончиков для женщин :

/60 = 0,02 ваг. - принимаю 1 вагончик.

● Для уборных (туалет) используются вагончики на 6 унитазов из расчета 50 человек на один вагончик.

Число вагончиков для мужчин:

/50=0,06 ваг. - принимаю 1 вагончик.
