Разработка организационно-технологической документации на одноэтажное трёхпролетное промышленное здание

Введение

В курсовом проекте разрабатывается организационно - технологическая документация на одноэтажное трёхпролетное промышленное здание.

Состав и содержание решений в проекте организация строительства и проекте производства работ определены в соответствии СНиП 12-01-2004 "Организация строительства " актуализированная версия СП 48.13330. 2011г.

Проект организации строительства (ПОС) - это документация, в которой укрупнено решаются вопросы рациональной организации строительства всего комплекса объектов данной строительной площадки.

Проект производства работ(ППР) - документация, в которой детально прорабатываются вопросы рациональной технологии и организации строительства конкретного объекта данной строительной площадки.

Подготовка строительного производства:

.        Организационно-технологическая подготовка должна включать:

-       обеспечение стройки проектно-сметной документацией.

-       обеспечение финансирования строительства.

-       заключение договоров подряда и субподряда на строительство.

-       оформление разрешения и допусков на производство работ.

-       решение по вопросу переселения лиц и организаций.

-       обеспечение строительства подъездными путями, инженерными сетями, помещениями бытового обслуживания кадров строителей, организация поставки на строительную площадку оборудования, материалов, конструкций, полуфабрикатов и готовых изделий.

.        Подготовка к строительству каждого объекта должна предусматривать изучение инженерно-техническим персоналом ПСД, детально ознакомиться с условиями строительства, разработку ППР на вне и внутри площадочные подготовительные работы, возведение зданий и сооружений, а также выполнение самих работ подготовительного периода с учетом природоохранных требований и безопасности труда.

.        Внеплощадочные подготовительные работы включают:

-       строительство подъездный путей.

-       ЛЭП с трансформаторной подстанцией.

-       инженерные сети с очистными сооружениями.

-       жилые поселки для строителей.

-       необходимые сооружения для производственной базы.

-       устройство средств связи для управления строительством.

4.      Внутри площадные подготовительные работы предусматривают:

-       сдачу/прием разбивочной геодезической основы для строительства.

-       геодезические разбивочные работы для прокладки инженерных сетей, дорог, возведения зданий и сооружений, освобождения площадки для производства СМР (снос строений, расчистка территорий).

-       искусственное понижение УГВ.

-       размещение мобильных зданий и сооружений, складского хозяйства, обеспечение строительной площадки противопожарным водоснабжением и инвентарем, освещением и средствами сигнализации.

5.      В подготовительный период должны быть возведены здания и сооружения, использующиеся для нужд строительства или приспособлены для этих целей существующие.

6.      Подготовка к строительству сложного и уникального объекта должна включать работы по организации режимных наблюдений (гидрогеологических, сейсмических, геодезических, метеорологических и т.д.), по специальным программам, а также создании при необходимости испытательных полигонов, метеорологических пунктов и измерительных станций.

.        При подготовке к производству СМР должны быть разработаны ППР, переданы и приняты закрепленные на местности знаки геодезической разбивки по частям зданий (сооружений) и видом работ.

Документация по организации строительства и производству работ.

Запрещается осуществлять СМР без утверждения ПОС и ППР.

Не допускается отступление от решений ПОС и ППР без согласования с организациями, разработчиками и утвердившими их.

ПОС должна разработать генеральная проектная организация или по ее заказу другая проектная организация.

Исходными данными для разработки ПОС должны служить:

.        Технико-экономическое обоснование строительства ли расчеты обоснования хозяйственной необходимости и экономическая целесообразность строительства данного объекта.

.        Плановый документ, устанавливающий сроки строительства.

.        Материалы инженерных изысканий, данные режимных наблюдений на территории, подверженной неблагоприятным природным условиям и геологическим процессам.

.        Рекомендованное генеральной подрядной и субподрядной организациями решения по применению материала и конструкции средств механизации СМР, порядку обеспечения строительства энергетическими ресурсами, а также местными строительными материалами.

.        Сведения об условии поставки и транспортировании с предприятий-поставщиков строительных материалов, готовых изделий, полуфабрикатов и оборудования.

.        Специальные требования к строительству сложных и уникальных объектов.

.        Сведения об условиях производства СМР на реконструированных объектах при необходимости.

.        Объемно-планировочные и конструктивные решения зданий и сооружений.

.        Принципиальные технические схемы основного производства объекта (его очереди), подлежащему строительству с разбивкой на кусковые комплексы и углы.

.        Сведения об условиях обеспечения кадрами строителей.

.        Сведения об условиях обеспечения строительства транспортом, в том числе для доставки строителей от места проживания к месту работы.

.        Данные о дислокации и мощностях общестроительных и специализированных организаций и условиях их перебазирования.

.        Данные о наличии производственной базы строительной индустрии и возможности ее использования.

.        Сведения об условиях обеспечения строителей питанием, жильем и КБО.

.        Мероприятия по защите территории строительства от неблагоприятных природных явлений, геологических процессов и этапность их изготовления (проведения).

Состав и содержание ПОСа.

Должен быть разработан на полный объем строительства.

В состав проекта включаются:

.        Календарный план строительства, в котором определяются сроки и очередность строительства основных и вспомогательных зданий и сооружений.

.        Календарный план на подготовительный период с распределением объемов работ по месяцам.

.        Строительные генеральные планы для основного и подготовительного периода строительства (с привязкой).

.        Организационно-технологические схемы, определяющие оптимальную последовательность возведения зданий и сооружений с указанием технологической последовательности работ.

.        Ведомость объемов основных строительно-монтажных и специальных строительных работ, определяемых ПСД с выделением работ по основным зданиям и сооружениям и периодом строительства.

.        Ведомость потребности в строительных конструкциях, изделиях, материалах с распределением по календарным периодам строительства.

.        График в потребности основных строительных машин и транспортировочных средств по строительству в целом.

.        График потребности в кадрах строителей по основным категориям.

.        ПЗ содержит:

-       Характеристику условий и сложности строительства

-       Обоснование методов производства и возможного совмещения строительно-монтажных и специальных строительных работ, в том числе выполняемые в зимнее время.

-       Указание о методах осуществления инструментального контроля за качеством сооружения.

-       Мероприятия по охране труда

-       Перечень условий сохранения окружающей природной среды.

-       Обоснование в потребности в основных строительных машинах, механизмах и т.д.

-       Перечень основных строительных организаций с характеристикой их производственной мощности.

-       Обоснование размеров и оснащение площадок для складирования материалов, а также решение по перемещению тяжелого негабаритного оборудования и укрупнит строй площадок.

-       Перечень специальных вспомогательных сооружений, устройств и установок.

-       Обоснование в потребности в строительных кадрах, жилье и социально-бытовом обслуживании.

-       Обоснование принятой продолжительности строительства объекта (по СНиП 1.04.03-85*)

Проекты в ПОСе необходимо приводить следующий ТЭП:

.        Общая продолжительность строительства (в том числе подготовительного периода и монтажа оборудования в месяцах).

.        Максимальная численность рабочих (чел).

.        Затраты труда на выполнение СМР (чел/дн).

Состав и содержание ППР.

Состав ППР на возведение здания, сооружения или его части входят:

.        Календарный план производства работ (или комплексный сетевой график), который устанавливают последовательность и сроки выполнения работ с максимально возможным их совмещением.

.        Стройгенплан с указанием:

-       границ строительных площадок и их видов.

-       действующие и временные дороги, коммуникационные сети, постоянные и временные дороги.

-       места установленных строительных и грузоподъемных машин.

-       размещение источников средств энергоснабжения, освещения стройплощадки, расположение заземленных контуров.

-       места площадок складирования строительных конструкций, изделий и материалов.

-       площадки укрупнительной сборки.

-       расположение помещений для санитарно-бытового обслуживания строителей и т.д.

.        Графики поступления на объект строительных материалов, изделий, конструкций, оборудования.

.        Графики движения рабочих кадров и основных строительных машин по объекту.

.        Технологические карты (схемы) на выполнение отдельных видов работ с включением схем операционного контроля, описание методов производства работ, с указанием трудозатрат и потребности в материалах, оснащении и т.д.

.        Решение по производству геодезических работ включая схемы размещения знаков для выполнения геодезических измерений (с указанием необходимой точности и технических средствах геодезического контроля).

.        Решение по технической безопасности по СНиП и, при необходимости, мероприятия по выполнению работ вахтовым методом (график работы, режимы труда и отдыха, состав бригады и т.д.)

.        Решение по прокладке временных сетей (тепло, вода, электроснабжение, освещение (+ аварийное) строительной площадки и рабочего места).

.        Перечень технического инвентаря и монтажной оснастки, а также схемы строповки грузов.

.        ПЗ должны включать:

-       обоснование решений по производству работ, в том числе выполняемых в зимнее время.

-       потребность в энергоресурсах.

-       перечень мобильных зданий и сооружений, устройств с расчетом потребности и обоснованием.

-       мероприятия, направленные на обеспечение сохранности и исключении хищения материалов, изделий, конструкций.

-       мероприятия по защите действующих зданий и сооружений от повреждений, а также природоохранные мероприятия.

-       ТЭП, включающие объемы и продолжительность выполнения СМР.

ППР на выполнение отдельных видов работ (монтажные, отделочные, геодезические, сантехнические субподрядные работы) должны состоять:

-       календарный план.

-       стройгенплан.

-       технологическая карта.

. Краткая характеристика условий строительства

Территория строительства свободна от строений, занята кустарниками и отдельно стоящими деревьями. Рельеф спокойный. УГВ на глубине 3 м.

К строительной площадки подведены постоянные и временные коммуникации: свет, вода, электричество, телефон, дороги; обеспечение строительства необходимыми строительными материалами осуществляется с предприятий стройиндустрии.

Доставка осуществляется автомобильным транспортом на расстоянии менее 50 км.

. Краткая архитектурно-планировочная и конструктивная характеристика объекта

Производственное здание состоит из блока с пролетами: 3 пролета шириной 18 м.

По периметру блока и в середине устанавливаются колонны с шагом 6 м.

В блоке один тарец без проемов, второй с проемами (по количеству пролетов - 3).

Проемы - ворота длинной 6 м, высотой 3 м (S=18 м²).

Вокруг ворот осуществляется отделка кирпичом М-75 на растворе М-100 толщиной стены 0,38 м.

Объем кирпичной кладки на одни ворота 2 м³.

Фундаментальные балки устанавливают по периметру блока под цокольную панель.

При возведении одноэтажных промышленных зданий длиной более 72 м устанавливают деформационные швы (2ой ряд колонн).

Остекление ленточное по боковым фасадам на всю длину блока высотой 1,2 м.

Стеновое заполнение из панелей 6х12 м.

Фундаменты сборные железобетонные стаканного типа. Высота 1,7 м. Ширина подошвы 3,4х2,8 м.

Строительный объем здания

Н_внутр.= 9,3-0,9-0,4=8,0 м

Н_{снаружи}= 9,3-0,9-0,4+0,25+1,56=9,81 м

V=S*H=54*72*8= 31104 м³

- площадь здания

Н- высота здания внутри

Стоимость строительно-монтажных работ (СМР)

Стоимость СМР 1 м³ в г. Омск= 19 руб.

СМР=19*V=43*31104=590976 руб.=5,91 млн. руб.

. Общая характеристика сборных ж/б элементов

·      Колонны

По расположению в плане их подразделяют на колонны крайних и средних рядов. Те и другие могут быть бесконсольными и консольными. Бесконсольные применяют в пролетах без мостовых кранов <#"890675.files/image002.gif">

Рис. 6 Технологические схемы устройства траншей под фундаменты

Грунт разрабатывается в отвал экскаватором ЭО-651 (емкость ковша 0,65м³), оборудованным обратной лопатой, траншейным методом по продольной схеме. Зачистка недобора грунта осуществляется вручную.

б) схема устройства ж/б фундаментов

В производстве работ предусматривается применение сборных железобетонных фундаментов, поставляемых на строительную площадку с заводов.

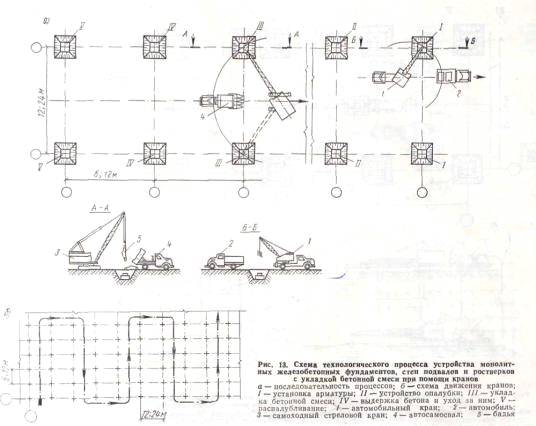

Рис. 7 Схемы устройства железобетонных фундаментов.

К монтажным работам нулевого цикла относятся: монтаж фундаментных блоков и монтаж ранд-балок. После обратной засыпки фундаментов производится монтаж несущих элементов надземной части производственного здания. Монтаж колонн осуществляется в одном потоке после набора бетоном в замоноличенном стыке колонны с фундаментом 70% прочности.

Монтаж стропильных и подстропильных ферм и плит покрытия осуществляется в одном потоке, то есть после установки очередной фермы укладывается очередной ряд плит. Первая плита покрытия, установленная на стропильную конструкцию, приваривается в четырех опорных узлах, а последующие - в трёх опорных узлах.

Монтаж стеновых панелей осуществляется самостоятельным потоком после монтажа каркаса и покрытия на 1-ой захватке.
