Материал: Разработка мультисервисной широкополосной сети в жилом доме

4.3 Другие соединения

К другим соединениям относятся линии, не относящиеся к сети передачи информации ATM и Ethernet. Так же они не реализованы на оптоволокне или витой паре. Это соединения антенн, видеокамер, кодеров и адаптеров. Головная станция содержит несколько блоков, для соединения которых используется коаксиальные провода типа RG-6. Для подключения видеокамер, системы видеонаблюдения, используется двухпроводный экранированный кабель, который также используется для подключения телевизора абонента к цифровой приставке. Опишем все расстояния и типы проводов в таблице 4.3.

Таблица 4.3 - Типы и длины кабелей.

5. ЭКОНОМИЧЕСКИЙ РАСЧЕТ

Целью экономического расчета является определение полной себестоимости сети. Себестоимость представляет собой стоимостную оценку используемых в процессе производства продукции, сырья, материалов, топлива, энергии, основных фондов, трудовых ресурсов и других затрат, связанных с изготовлением и реализацией проекта. В плановую себестоимость проекта включаются все затраты, связанные с его выполнением, независимо от источников их финансирования.

В наглядном виде себестоимость (Сс) можно представить в виде формулы 5.1:

Сс = М + ЗП, (5.1)

где М - материальные затраты на оборудование, затраты на электроэнергию и транспортные расходы;

ЗП - затраты на оплату труда исполнителей проекта;

На реализацию проекта необходимы комплектующие, перечень которых приведен в таблице 5.1:

Таблица 5.1 Расходы на комплектующие изделия и оборудование, необходимые для построения сети.

Стоимость работ:

)        Мастер: по монтажу и настройке оборудования Оклад = 5000 грн, надбавка РК (20%) 1000 грн и ДВ (30%) 1500 грн.

Итого: 5000 + 1000 + 1500 = 7500 грн/мес. (за 2 месяца - 15000 грн)

)        Рабочий (бригада 6 чел.): Оклад 2600 грн, надбавка РК (20%) 520 грн и ДВ (30%) 780 грн.

Итого: 2600 + 520 + 780 = 3900 грн/мес. на одного работника (за 2 месяца для 6 рабочих - 46800 грн)

Общая сумма: 61800 грн ($ 2671, при курсе 1$=24 грн).

В таблице 5.2 приведены расходы на построение сети.

Таблица 5.2 - Полная себестоимость проекта.

Ценовая политика должна строиться на основе полного анализа произведенных затрат на всех этапах их создания, ведения и реализации, ситуационного анализа состояния соответствующих секторов рынка, на которых предполагается их реализация.

Себестоимость данного проекта составляет 156112,5 долларов.

Распределим стоимость сети на стоимость квадратного метра квартиры абонента. В данном доме площадь квартиры составляет 72 квадратных метра. Следовательно, полная площадь равна S = 80·72 = 5760 м².

Проведем простой расчет и вычислим наценку на стоимость одного квадратного метра квартиры:

Таким образом, при приблизительной стоимости квадратного метра 1300 $, стоимость квартиры повыситься с отметки в 93600 $ на 95570,25 $, что является незначительным изменением для такой суммы.

6. ОХРАНА ТРУДА

6.1 Анализ условий труда, опасных и вредных факторов помещении жилого дома

Параметры микроклимата формируются в результате воздействия на помещение наружной среды, технологического процесса в помещении и систем отопления-охлаждения (СО) и вентиляции (СВ) или кондиционирования воздуха (СКВ). На микроклимат жилого дома в первую очередь влияет внешняя среда. Внешняя среда является ключевым фактором создания благоприятного микроклимата в помещении. Второстепенными факторами является система отопления и система вентиляции.

По результатам производственной практики заполняем таблицу 6.1. Фактические значения параметров У_ф вносим на основании санитарного паспорта, а нормируемые значения У_н - по [21].

Таблица 6.1 - Показатели условий труда в помещении.

При анализе условий труда определяем обобщающий коэффициент условий труда К_ут:

К_ут = а₁× а₂ × … ×а_n

где а₁, а₂, …, а_n- индексы соответствия фактических условий труда нормативным. Они определяются по формуле:

гдеУ_ф и У_н - соответственно фактические и нормируемые значения показателей условий труда (из таблицы 6.1).

В помещении показатели условий труда характеризуются следующими данными:

Определяем обобщающий коэффициент труда

К_ут=1,04·1,2·1·1·1·0,9·0,98·1,01=1,11

Так как К_ут>1, то можно сделать вывод о том, что коэффициент условий труда превышает допустимое значение (К_ут=1).

Мероприятия по снижению концентрации вредных веществ до значений ПДК:

.        Для устранения накопления зарядов и нарушения состава воздуха в конце рабочего дня влажным способом убрать помещение, очистить от пыли экраны дисплеев и другие поверхности.

.        Для улучшения состава воздушной среды применять кондиционеры. Они с большой точностью регулируют температуру, влажность, скорость движения и чистоту подаваемого воздуха.

.        Для снижения шума применяем следующие меры:

) уменьшение шума в источнике;

2) изменение направленности излучения шума;

) рациональная планировка здания, акустическая обработка помещений;

) уменьшение шума на пути его распространения.

6.2 Расчет воздухообмена в помещении

Расчет количества воздуха, необходимого для удаления избытков вредных газов и паров.

В помещении характерными выделениями в окружающую среду является СО₂. Источником двуокиси углерода в производственном помещении являются люди.

Расчет количества воздуха, необходимого для удаления избытков вредных выделений осуществляем по формуле:

где L_уд - удельное количество воздуха, м³/с;- количество человек проживающих в квартире, чел.;

Для определения L_уд находим удельный объем, м³/чел.

где V -объем помещения м³, 61м³ (для 2-х комнатной квартиры, при высоте потолка 2,25 м и общей площади 27 м²);- количество человек проживающих в квартире, чел.

м³/чел

м³/с

При удельном объеме V_уд=20,3 м³, L_уд=22 м³/с

6.3 Акустический расчет на рабочем месте

Акустический расчет выполняем для жильца квартиры. Ожидаемый уровень звукового давления в расчетной точке (L) определяют по формуле:

дБ,

гдеL_р - уровень звуковой мощности источника, создающего наибольший для рабочего места шум, ДБ. Наибольший шум возникает при работе компьютера, у которого уровень звукового давления и частота шума равны 65 дБ, 500 Гц (по тех. документации ПК). Работает три компьютера.

Ф - фактор направленности. В нашем случае для ненаправленных источников фактор направленности равен 1 [23].

S - площадь, равная площади поверхности, на которую распространяется энергия шума, м². S = 2π·r². Где r - это расстояние (в метрах) между источником шума и расчетной точкой, т.е. точкой (местом) наиболее характерной по выполнению работы в помещении.=2*3,14*1²= 6,28 м²

В - постоянная помещения. В ≈ А. А - это эквивалентная площадь помещения, м². А = α_ср · S_пов. Где α_ср - средний коэффициент звукопоглощения внутренних поверхностей помещения, принимается в пределах 0,3 - 0,4. S_пов. - площадь внутренних поверхностей помещения, м².

_пов=S_стен+S_пола+S_{потолка}

_пов=6*3,5*2+3*3,5*2+6*3+6*3=99 м²

В=0,3*99 =29,7 м².= 3*15+ 10lg (1,0/56,52+4/29,7)=45-8,5=36,5 дБ

Допустимый на рабочем месте шум (L_доп) определяем по ГОСТ 12.1.003-83, L_доп=60 дБ [24]. Шум в расчетной точке (L) меньше допустимого: L<L_доп.

Таким образом, в помещении обеспечены комфортные условия работы.

6.4 Освещение помещения

Искусственное освещение в помещениях с рабочими местами оборудованными ПК должно осуществляться системой общего равномерного освещения, преимущественно люминесцентными лампами типа ЛБ. В светлое время суток требуемое освещение обеспечивается естественным светом, проходящим через окно. Для темного времени суток предусмотрено искусственное электрическое освещение, расчет которого представлен ниже. Расчет искусственного освещения выполняем на ПК.

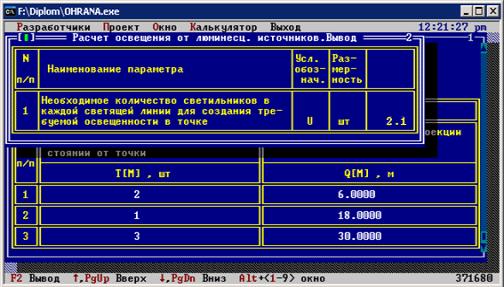

Рисунок 6.1 - Результат расчета на ПК освещения от люминесцентных источников

Коэффициенты отражения света от стен помещения Р_с=30%, потолка Р_п=30%, и расчетной поверхности Р_р=20%.В связи с тем, что в помещении освещение рабочих поверхностей осуществляется в основном прямым светом от источников (малая доля света, отраженного от потолка и стен), принимаем точечный метод расчета.

Таблица 6.2- Световые и электрические параметры люминесцентных ламп ЛБ

Для фактических условий производственного помещения согласно [22] наиболее рациональными по КПД и отвечающими [23] по пожарной безопасности, являются светильники общего освещения ОДОР с характеристикой, приведенной в таблице 6.3.

Таблица 6.3 - Техническая характеристика светильника
