Материал: Разработка биговально-фальцевального аппарата

Таблица 2.3 - Технико-экономические показатели работы разрабатываемого аппарата

С помощью матрицы показателей эффективности производства, указанной ниже (табл. 2.4), можно вычислить такие показатели как: трудоемкость продукции (Р/В), фондоемкость продукции (Ф/В), материалоемкость продукции (М/В), производительность труда (В/Р), фондоотдача (В/Ф), материалоотдача (В/М), трудоемкость ОПФ (Р/М), трудоемкость материальных затрат (Р/Ф), фондоемкость труда (Ф/Р), фондовооруженность материальных затрат (Ф/М), материалоемкость труда (М/Р), материалоемкость ОПФ (М/Ф).

Таблица 2.4 - Матрица показателей эффективности производства

Рабочая сила - численность или затраты рабочего времени.

Средства труда - основной производственный фонд (ОПФ).

Предметы труда - материальные затраты.

Результаты труда - выпуск или реализация продукции.

Все показатели выше главной диагонали являются показателями «емкости», а показатели ниже главной диагонали (обратные) - показатели «отдачи».

Основные производственные фонды (ОПФ) и их амортизация

Среднегодовая стоимость ОПФ рассчитывается по формуле (3.2):

, (3.2)

где  рублей - балансовая стоимость ОПФ на начала года;

 рублей - балансовая стоимость вновь введенных ОПФ;

 рублей - балансовая стоимость выбывших (списанных с баланса) ОПФ;

 - число месяцев работы выбывших и введенных в эксплуатацию ОПФ в течение года;

Норма амортизации - установленный годовой процент возмещения стоимости ОПФ. Поэтому годовая сумма амортизации определяется по формуле (4.2):

 (4.2)

где = 8,3% - норма амортизации ОПФ (принимается по Единым нормам амортизационных отчислений на полное восстановление ОПФ);

рублей - ОПФ исходя из рыночной стоимости аппарата.

Затраты на монтаж и доставку вычисляются так:

Производственная мощность постпечатного участка типографии

Рассчитаем для разрабатываемого биговально-фальцевального аппарата эффективный годовой фонд времени работы оборудования ФЭ исходя из номинального рабочего времени ФН и действительного фонда времени работы оборудования ФД по приведенным ниже формулам (5.2), (6.2) и (7.2).

, (5.2)

где - общее число дней в году;

 - число выходных (суббота и воскресенье) дней в году;

- число праздничных дней в году;

- число предпраздничных дней в году;

 - число смен работы;

Действительный фонд времени работы оборудования учитывает простои оборудования в планово-предупредительных ремонтах.

, (6.2)

где  - норматив простоя оборудования в ремонте в течение года, %.

Эффективный фонд времени работы оборудования учитывает допустимые работы потери времени на переналадки.

, (7.2)

где  - коэффициент допустимых потерь на переналадку оборудования (данное значение применимо для массового изготовления продукции).

В общем виде производственная мощность М рассчитывается по формуле (8.2):

, (8.2)

где  - эффективный фонд времени работы оборудования (в часах);

 - число работающих аппаратов одного вида;

трудоемкость изготовления одного изделия (6000 штук обложек изготавливается за 1 час);

Следовательно производственная мощность послепечатного участка:

ГЛАВА 3. РАЗРАБОТКА ТРЕБОВАНИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ОХРАНЕ ТРУДА

Охрана труда

Развитие полиграфической промышленности, создание новых образцов оборудования и внедрение новых технологических процессов, наряду с повышением производительности труда, приводят к необходимости акцентирования внимания к охране труда и технике безопасности на производстве.

Охрана труда - это система законодательных актов, социально-экономических, организационных, гигиенических и лечебно-профилактических мероприятий и средств, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.

Вопросы охраны труда тесно связаны со смежными научными дисциплинами, в которых прямо или косвенно рассматриваются вопросы создания здоровых и безопасных условий труда. А именно, правовые и социальные науки, рассматривающие правовые гарантии трудящихся, обеспечивающие оптимальные условия труда, определяющие правильные сочетания индивидуальных особенностей и интересов трудящихся с общественными интересами.

Вопросы охраны труда, также, непосредственно связаны с общеинженерными и специальными дисциплинами, когда решаются конкретные вопросы улучшения условий труда при разработке и выполнении технологических процессов конструирования и эксплуатации производственных машин, агрегатов, аппаратов, поточных линий, планировании и организации производства.

Охрана труда тесно связана с научной организацией труда, инженерной

психологией, физиологией труда, эргономикой и технической эстетикой, без которых невозможно изучение влияния на организм человека орудий труда, производственных процессов, окружающей среды. Без них тяжело разработать оптимальные условия: наименьшие затраты мышечной и нервной энергии при достижении высокой трудоспособности человека и производительности труда.

Научная организация труда - совокупность технологических, организационных, санитарно - гигиенических, социально - психологических и эстетических мероприятий, которые обеспечивают наиболее целесообразные соединения людей и техники с целью достижения и поддержания высокой культуры и производительности труда, сохранения здоровья, трудоспособности, трудовой и творческой активности человека, облегчения и оздоровления условий труда.

Инженерная психология изучает взаимодействие человека как субъекта трудового процесса с новой техникой. Она устанавливает функциональные возможности человека в трудовых процессах с целью создания для него оптимальных условий труда и необходимых благ для сохранения его силы, работоспособности, здоровья и хорошего психофизического состояния.

Физиология труда изучает физиологические процессы в организме человека, связанные с его трудовой деятельностью и условиями производственной среды, в которой эта деятельность протекает. Основной задачей данной науки является разработка и внедрение мероприятий, направленных на укрепление здоровья человека, увеличение работоспособности и снижение утомления.

Эргономика изучает комплекс системы вида: «человек - машина - среда». Эргономика исследует, разрабатывает, и дает рекомендации для конструирования, изготовления и эксплуатации технических средств с учетом функциональных возможностей человека в трудовом процессе с целью создания оптимальных условий труда. Оптимальные условия труда, делая труд высокопроизводительным и обеспечивая человеку в процессе труда необходимые удобства, сохраняют его силы, работоспособность и здоровье.

Техническая эстетика устанавливает зависимость условий и результатов труда от архитектурного, конструктивного и художественного решения интерьера, т.е. орудий труда, рабочих мест, участков, цехов, санитарно-бытовых и других вспомогательных помещений.

Опасность электрического тока в отличие от прочих опасных и вредных производственных факторов усугубляется тем, что человек не обнаруживает на расстоянии с помощью органов чувств грозящую опасность. Реакция человека на электрический ток возникает лишь при прохождении его через организм. Электрический ток оказывает на человека термическое, электролитическое, механическое и биологическое воздействия.

Факторы, влияющие на степень поражения электрическим током: сила тока, напряжение тока, электрическое сопротивление тела человека, продолжительность воздействия тока на организм человека, род и частота тока, путь тока, индивидуальные особенности человека.

В промышленной сети в основном используют трехфазную сеть. Биговально-фальцевальный аппарат работает при напряжении менее 1000В, поэтому целесообразно подключить его к электрической сети с глухозаземленной нейтралью.

Конструкция биговально-фальцевального аппарата должна обеспечивать электрическую безопасность для работающего с ним человека. Защиту от поражения электрическим током можно обеспечить комплексом мер, а именно:

применение надежных изоляционных материалов;

зануление (преднамеренное электрическое соединение металлических элементов аппарата, нормально изолированных от частей, находящихся под напряжением с глухозаземленной нейтральной точкой обмотки источника тока трансформатора). При занулении в случае замыкания сети на корпус электрооборудования возникает однофазное короткое замыкание, т.е. замыкание между фазным и нулевым проводами. Вследствие этого, установка автоматически отключается защитным аппаратом максимальной токовой защиты (перегорают плавкие предохранители или срабатывают автоматические выключатели);

блокировка - обеспечение снятия напряжения с токоведущих частей при попытке проникнуть к ним при открывании ограждения без снятия напряжения;

защитное отключение - дополнительная защита к занулению (отключение аппарата при возникновении в нем повреждения, в том числе при пробое изоляции на корпус оборудования);

проведение организационных мероприятий (проверка изоляции и сопротивления не реже, чем раз в год);

Пожарная безопасность

Пожарная безопасность - состояние защищённости личности, имущества, общества и государства от пожаров. Обеспечение пожарной безопасности является одной из важнейших функций государства.

Пожар - неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства.

Достижению пожарной безопасности способствуют:

нормативное правовое регулирование и осуществление государственных мер в области пожарной безопасности;

создание пожарной охраны и организация её деятельности;

разработка и осуществление мер пожарной безопасности;

реализация прав, обязанностей и ответственности в области пожарной безопасности;

производство пожарно-технической продукции;

выполнение работ и услуг в области пожарной безопасности;

проведение противопожарной пропаганды и обучение населения мерам пожарной безопасности;

информационное обеспечение в области пожарной безопасности;

учёт пожаров и их последствий;

осуществление Государственного пожарного надзора (ГПН) и других контрольных функций по обеспечению пожарной безопасности;

тушение пожаров и проведение аварийно-спасательных работ (АСР);

установление особого противопожарного режима;

научно-техническое обеспечение пожарной безопасности;

лицензирование деятельности в области пожарной безопасности и подтверждение соответствия продукции и услуг в области пожарной безопасности.

В случае возникновения пожара, прежде чем выполнять его тушение подручными средствами и действовать согласно предписанным мерам пожарной безопасности, работник должен остановить работу аппарата посредством пульта управления и обесточить аппарат.

Биговально-фальцевальный аппарат принадлежит к классу послепечатного оборудования и работает с возгораемыми материалами (бумага, картон), поэтому работник должен обеспечить невозможность доступа огня к данным материалам и продукции, находящихся на аппарате.

Микроклимат

Существенное влияние на состояние организма человека, его работоспособность оказывает микроклимат в производственных помещениях: климат внутренней среды этих помещений, который определяется действующими на организм человека сочетаниями температуры, влажности, скорости движения воздуха и теплового излучения нагретых поверхностей.

Микроклимат производственных помещений, в основном, влияет на тепловое состояние организма человека и его теплообмен с окружающей средой. Несмотря на то, что параметры микроклимата производственных помещений могут значительно колебаться, температура тела человека остается постоянной (36,6 °С). Свойство человеческого организма поддерживать тепловой баланс называется терморегуляцией. Нормальное протекание физиологических процессов в организме возможно лишь тогда, когда выделяемое организмом излишнее тепло непрерывно отводится в окружающую среду. Отдача теплоты организмом человека во внешнюю среду происходит тремя основными путями: конвекцией, излучением и испарением.

Снижение температуры при всех других одинаковых условиях приводит к росту теплоотдачи путем конвекции и излучения и может привести к переохлаждению организма.

При высокой температуре практически все тепло, которое выделяется, отдается в окружающую среду испарением пота. Если микроклимат характеризуется не только высокой температурой, но и значительной влажностью воздуха, то пот не испаряется, а стекает каплями с поверхности кожи.

Недостаточная влажность приводит к интенсивному испарению влаги со слизистых оболочек, их пересыханию и эрозии, загрязнению болезнетворными микробами. Вода и соли, выделяемые из организма потом, должны замещаться, поскольку их потеря приводит к сгущению крови и нарушению деятельности сердечно-сосудистой системы.

Повышение скорости движения воздуха способствует усилению процесса теплоотдачи конвекцией и испарением пота.

Длительное влияние высокой температуры в сочетании со значительной влажностью может привести к накоплению тепла в организме и к гипертермии - состоянию, при котором температура тела повышается до 38...40 °С. При низкой температуре, значительной скорости и влажности воздуха возникает переохлаждение организма (гипотермия).

Параметры микроклимата оказывают существенное влияние на производительность труда и травматизм, поэтому параметры микроклимата нормируют.

Основным нормативным документом, который определяет параметры микроклимата производственных помещений, является Сан ПиН 2.3.4.548-96. Указанные параметры нормируются для рабочей зоны - пространства, ограниченного по высоте 2м над уровнем пола или площадки, на которых находятся рабочие места постоянного или временного пребывания работников.

В основу принципов нормирования параметров микроклимата положена дифференциальная оценка оптимальных и допустимых метеорологических условий в рабочей зоне в зависимости от тепловой характеристики производственного помещения, категории работ по степени тяжести и периода года.

Защита от шума

Шум - всякий нежелательный для человека звук. Звук - колебательные движения, распространяющиеся в виде волн в газообразной, жидкой или твердой среде.

Шум ухудшает условия труда, оказывая вредное действие на организм человека. Работающие в условиях длительного шумового воздействия испытывают раздражительность, головные боли, головокружение, снижение памяти, повышенную утомляемость, понижение аппетита, боли в ушах и т. д.

Такие нарушения в работе ряда органов и систем организма человека могут вызвать негативные изменения в эмоциональном состоянии человека вплоть до стрессовых. Под воздействием шума снижается концентрация внимания, нарушаются физиологические функции, появляется усталость в связи с повышенными энергетическими затратами и нервно-психическим напряжением, ухудшается речевая коммутация. Все это снижает работоспособность человека и его производительность, качество и безопасность труда. Длительное воздействие интенсивного шума (выше 80 дБ) на слух человека приводит к его частичной или полной потере.

Уровень шума на рабочих местах не должен превышать значений, установленных действующими санитарными нормами и государственными стандартами Системы стандартов безопасности труда.

Исправное слежение за техническим состоянием при эксплуатации и своевременный ремонт оборудования позволяют избежать увеличения шума аппарата. Грамотная разработка и конструирование аппарата также снижает уровень шума при его работе.

Для снижения шума работающие узлы аппарата закрыты кожухами, которые также выполняют защитные свойства: избегание попадания частей тела в рабочую зону узлов. Основные возможные источники шума - это вращающиеся валики самонаклада, биговального узла, укладчика и ленточного транспортера, и узел фальцевания. Шум, издаваемый этими элементами аппарата, не особенно высок сам по себе, так что не требуется принятие каких-то дополнительных мер защиты.

Освещение

Рациональное освещение производственных помещений и рабочих мест на предприятиях полиграфической промышленности улучшает гигиенические условия труда, повышает культуру производства, оказывает положительное психологическое воздействие на работающих. Также оно создает благоприятные условия, снижающие утомляемость, уровень производственного травматизма и профессиональных заболеваний.

Виды освещения производственных и рабочих помещений:

Естественное освещение, создаваемое солнечными лучами и диффузным светом небосвода, обязательно должно присутствовать в помещении, где постоянно находится рабочий персонал. В зависимости от того, где расположены световые проемы, оно бывает верхним, боковым и комбинированным.

Искусственное освещение используется в основном в темное время суток (используются электрические лампы). Оно бывает общим и местным. Если помещение равномерно освещено, то его называют общим. А в случае, когда при расположении источников света учитывается размещение рабочих мест, речь идет о местном искусственном освещении. Комбинированное искусственное освещение - общее и местное освещение. Необходимо при выполнении работ, которые требуют большой точности. Применение только одного местного освещения в производственных условиях запрещено.

Смешанное освещение - совокупность естественного и искусственного освещения.

Аварийное освещение включается в случае отключения общего.

Эвакуационное освещение

Освещенность любого рабочего места должна обязательно контролироваться не реже одного раза в год.

Освещение персонального рабочего места:

Освещение рабочего места должно быть правильным. Ведь слишком сильный свет неизменно вызывает усталость глаз, а слишком слабый - заставляет их напрягаться. Поэтому оптимальный уровень освещенности нормируют, исходя из характера выполняемой зрительной работы (отраслевые нормативы).

Желательно, чтобы на рабочее место был направлен прямой свет, а вокруг имелось фоновое освещение. Оптимальный вариант - кабинет освещен при помощи рассеянного потолочного освещения, а на рабочее место направлен свет в два-три раза ярче.

Не стоит использовать мощные лампы. А все потому, что интенсивный свет утомителен. Кроме того, нельзя устанавливать лампы на уровне глаз.

Освещение имеет чрезвычайную важность, но и само рабочее место в любом случае должно быть комфортным. Следует выбирать столы из натуральных материалов (дерева) со светлой поверхностью, которая не блестит.

Рассчитаем требуемый световой поток светильника согласно формуле (1.3):

, (1.3)

где E - нормированная освещенность, лк. Так как требуется проводить зрительные работы средней точности (IV разряд - размер объекта различения 0,5-1 мм), то значение освещенности будет такого: E = 750 лк. = 1,5 - коэффициент запаса (для люминесцентных ламп);= 6 - площадь освещаемого помещения, м2;= 1,1 - коэффициент минимальной освещенности (для люминесцентных ламп);= 4 - число люминесцентных ламп в помещении;

 - коэффициент использования светового потока ламп, зависящий от к.п.д. и кривой распределения силы света светильника, геометрических параметров помещения, коэффициента отражения потолка и стен, а также от высоты расположения светильников.

Требования к освещению рабочих мест на производстве:

Освещение производственных и рабочих мест в идеале должно соответствовать не только российским нормам, но и Европейскому стандарту. Только в этом случае можно создать все условия для эффективного труда.

Освещение рабочего места обязательно должно создавать наиболее комфортные условия для деятельности:

создание на рабочей поверхности освещенности, соответствующей характеру зрительной работы, не ниже установленных норм;

обеспечение достаточной равномерности распределения яркости на рабочей поверхности и в пределах окружающего пространства;

ограничение прямой и отраженной блескости в поле зрения;

обеспечение постоянной освещенности во времени;

соответствующий контраст;

правильная цветовая гамма;

отсутствие или ограничение стробоскопического эффекта или пульсации света при использовании газоразрядных ламп.

На предприятии должна существовать возможность индивидуального управления освещением конкретного рабочего места. Важно также учитывать в процессе организации освещения наличие дневного света.

Энергоэффективность - одно из главных требований, предъявляемых к рабочему освещению.

Эксплуатация биговально-фальцевального аппарата

При работе и техническом обслуживании биговально-фальцевального аппарата необходимо соблюдать следующие меры предосторожности:

запрещается во время работы аппарата размыкать и замыкать разъемные соединения (должна срабатывать блокировка);

производить любые операции внутри корпуса только после полного отключения аппарата от электропитания;

розетка должна быть установлена вблизи аппарата и быть легкодоступной;

по окончании работ необходимо отключить биговально-фальцевальный аппарат от сети электропитания;

не устанавливать аппарат на неустойчивых передвижных столах, подставках. Падение аппарата может привести к его возможным повреждениям и травмировать работника.

в случае возникновения осложнений использовать кнопку «аварийный СТОП».

Перед переносом данного аппарата в качестве груза необходимо ознакомиться с инструкцией «По охране труда при проведении работ, связанных с перемещением грузов». Также прочитать соответствующие инструкции, указывающие как правильно переносить аппарат.

ЗАКЛЮЧЕНИЕ

Предпосылкой выбора темы выпускной квалификационной работы («Разработка биговально-фальцевального аппарата») послужили производственная и преддипломная практики на учебно-производственном комплексе типографии издательства «Санкт-Петербургский институт печати».

В курсовой работе, которая стала частью данного дипломного проекта, были рассмотрены такие основополагающие вопросы как: назначение и область применения аппарата, анализ его аналогов и их недостатков, разработка и обоснование выбранной схемы, предварительные технические требования к аппарату, разработка конструкции изделия, расчеты, предложения по организации рабочего места, предварительные экономические расчеты, разработка требований к охране труда и техники безопасности. Последовательные ответы на эти вопросы помогли лучше понять особенности, возможные трудности разрабатываемого аппарата и также конкретизировали направление, в котором стоит идти при написании дипломного проекта.

В ходе выполнения выпускной квалификационной работы (дипломного проекта) было приведено технико-экономическое обоснование разработки и разработаны требования по технике безопасности и охране труда.

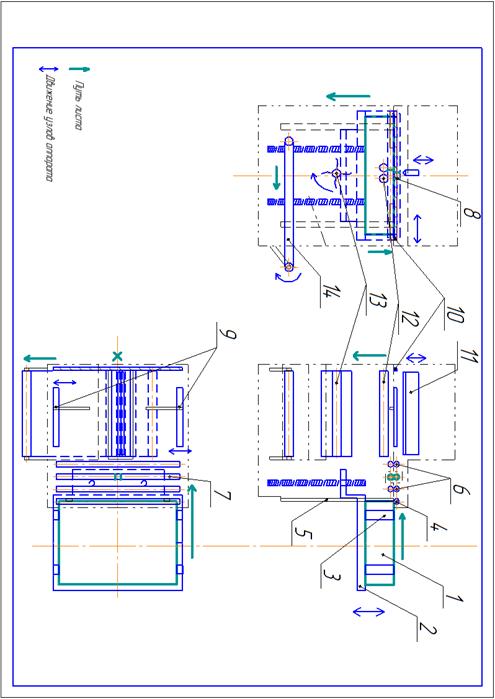

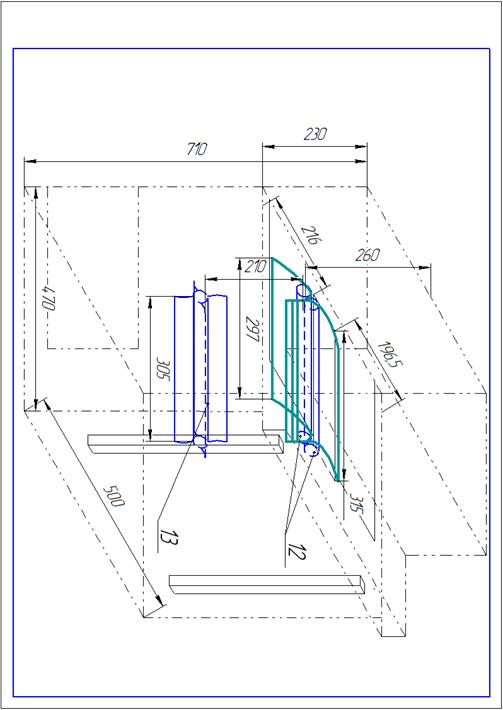

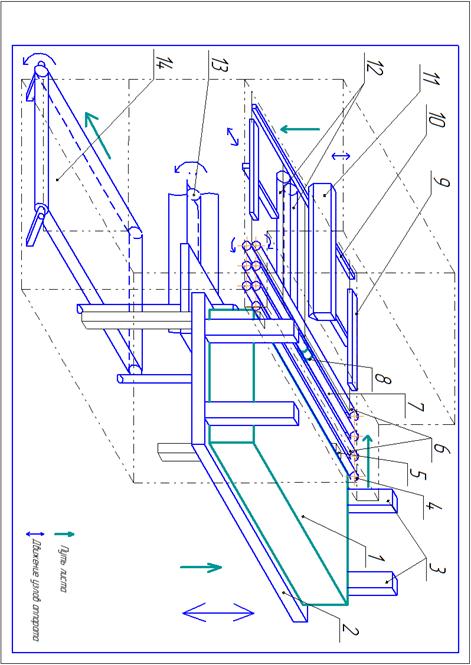

Также, были оформлены окончательные чертежи: сборочный чертеж разрабатываемого биговально-фальцевального аппарата с дисковой биговкой и сделана спецификация к нему.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Мордовин Б.М. Проектирование полиграфических машин, изд-во «Книга», Москва, 1964г.

Практика фальцовки: от спуска полос до готовой продукции. Фальцевальные системы Heidelberg Finishing» - В.С. Карпенко и др, изд-во «Техника», Киев, 2001г.

Воробьев Д. В. Технология послепечатных процессов, изд-во «МГУП», Москва, 2000г. Издание 4-е, переработанное.

Чижевский И. М.,. Куликов Г. Б,. Сидорин Ю. А. Охрана труда в полиграфии - издательство «Книга», Москва, 1988г. Издание 2-е, переработанное.

Берзинь И. Э. Экономика машиностроительного предприятия, «МГТУ им. Н.Э. Баумана», Москва, 2010г. Учебное пособие.

Трусова Л. И. Экономика машиностроительного производства. Задачи и ситуации, издательство «УлГТУ», Ульяновск, 2005г. Учебное пособие.

Оформление расчетно-пояснительных и пояснительных записок курсовых работ, курсовых и дипломных проектов - издательство «Петербургский институт печати», Санкт-Петербург, 2008г. Методические указания.

Официальный сайт компании «Геликон Северо-Запад» - описание автоматических биговальных машин 5330B, 5370B, 5370BF.

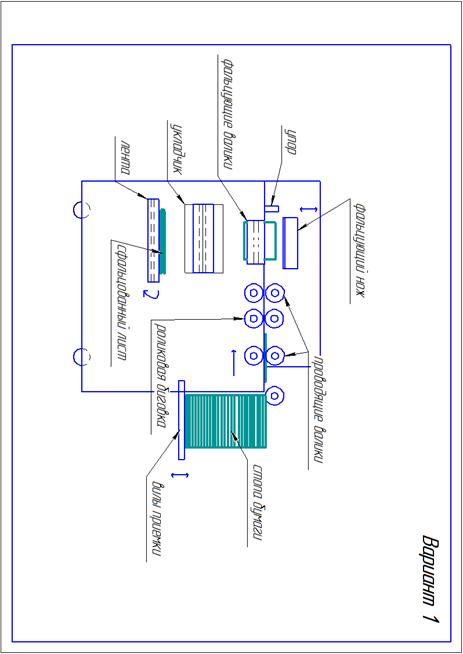

ПРИЛОЖЕНИЕ А

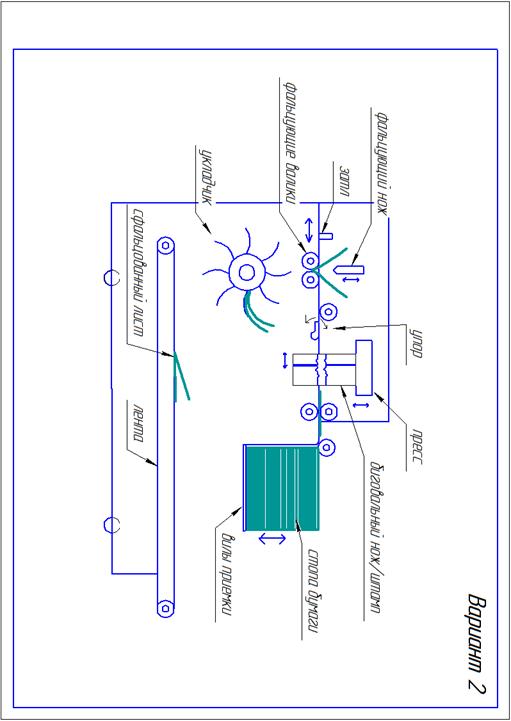

ПРИЛОЖЕНИЕ Б

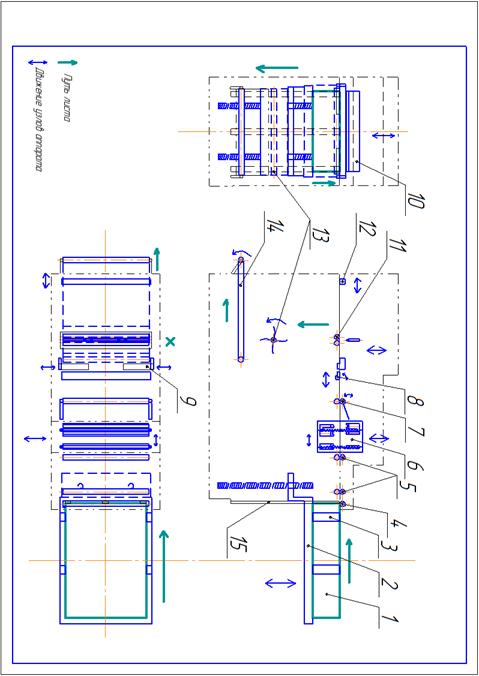

ПРИЛОЖЕНИЕ В

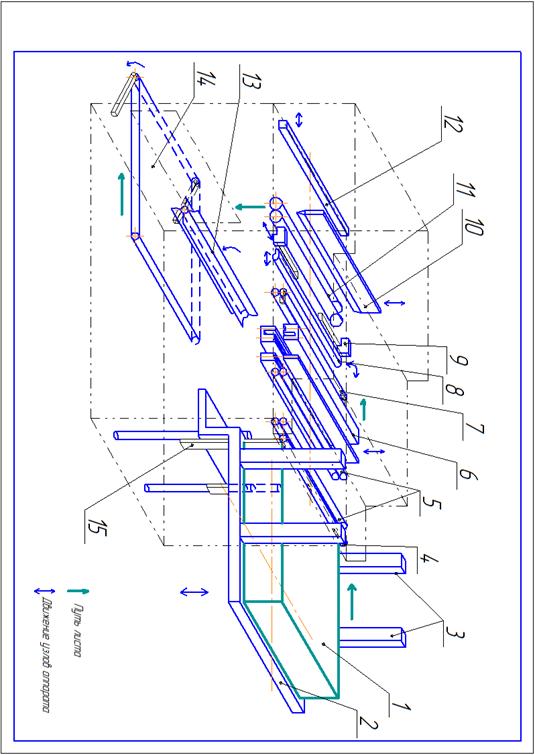

ПРИЛОЖЕНИЕ Г

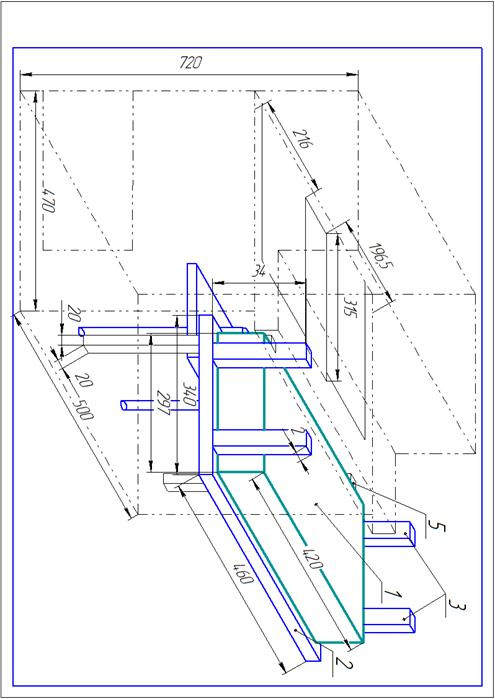

ПРИЛОЖЕНИЕ Д

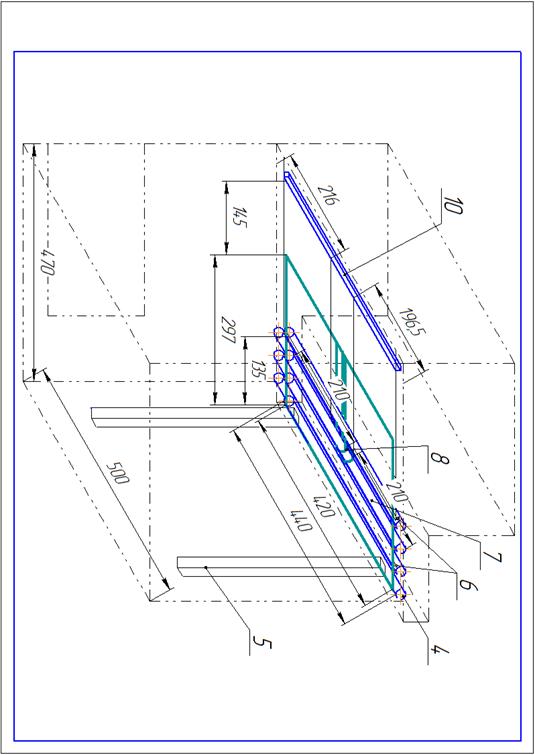

ПРИЛОЖЕНИЕ Е

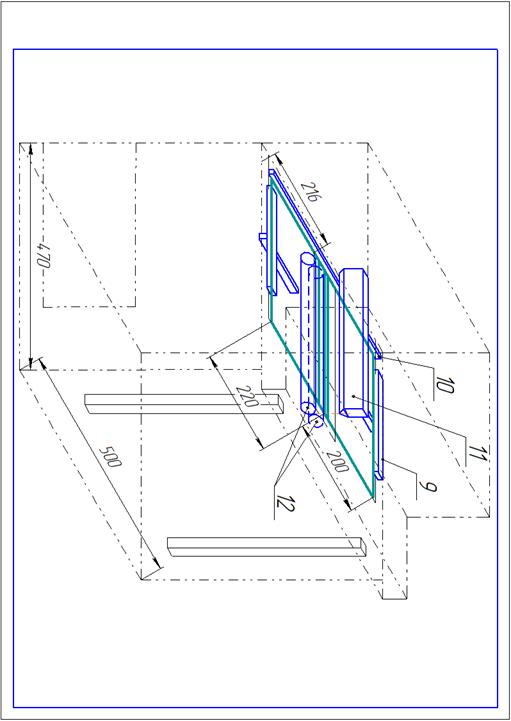

ПРИЛОЖЕНИЕ Ж

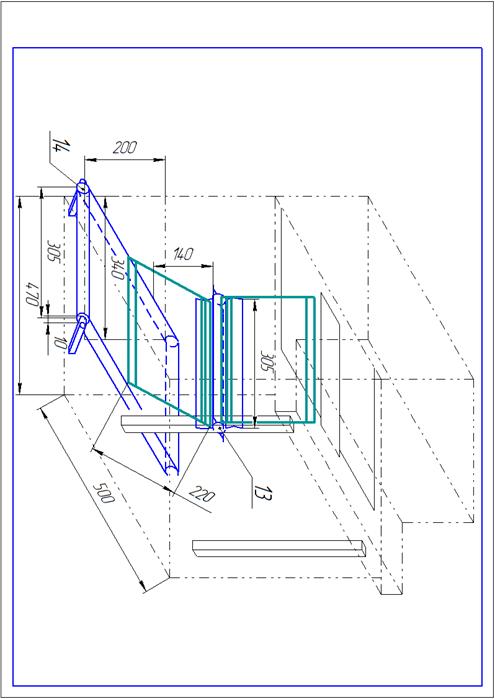

Приложение И

ПРИЛОЖЕНИЕ К

ПРИЛОЖЕНИЕ Л

ПРИЛОЖЕНИЕ М
