ВВЕДЕНИЕ

Цель проектирования состава асфальтобетона состоит в определении такого соотношения (щебня или гравия, песка, минерального порошка и битума), при котором показатели свойств асфальтобетонной смеси и асфальтобетона заданных вида, типа и марки соответствуют техническим требованиям ГОСТ 9128-97.

В практике дорожного строительства принят метод предельных кривых зернового состава минеральной части асфальтобетона, в основе которого лежат следующие принципы:

-   Для обеспечения прочности, долговечности и экономичности асфальтобетона, его минеральная часть должна обладать высокой плотностью, которая достигается при определенном содержании каждой узкой фракции зерен в общем зерновом составе минеральной части;

-        Зерновой состав минеральной части асфальтобетона задается предельными кривыми, ограничивающими область допустимого содержания каждой фракции зерен;

         Оптимальным содержанием битума считается его минимальное количество, при котором физические и механические свойства асфальтобетона соответствуют техническим требованиям ГОСТ 9128-97.

Из щебня или гравия, песка и минерального порошка подбирают состав минеральной части таким образом, чтобы кривая зернового состава смеси располагалась в зоне, ограниченной предельными кривыми.

Содержание битума определяют исходя из принципа заполнения битумом межзерновых пустот в уплотненной минеральной части с учетом заданной остаточной пористости асфальтобетона. Расчетное содержание битума уточняется экспериментально по данным испытаний асфальтобетона.

Минеральный порошок в асфальтобетоне выполняет несколько функций. Являясь компонентом минеральной части, порошок повышает ее плотность (уменьшает пустотность) и соответственно прочность. Являясь компонентом асфальтовяжущего, порошок структурирует битум и эффективно воздействует на прочность, вязкость, теплостойкость и клеящие свойства асфальтовяжущего. Избыточное содержание минерального порошка может привести к росту хрупкости асфальтобетона, особенно при низких температурах.

Битум в асфальтобетоне также выполняет ряд функций. Играя вместе с порошком (или без него) роль вяжущего, битум склеивает в монолит зерна щебня, гравия и песка. Кроме того, заполняя межзерновое пространство минеральной части, битум придает асфальтобетону требуемую плотность и водостойкость. Будучи термопластичным материалом, битум играет и роль смазки, уменьшающей внутреннее трение в минеральной части, поэтому избыточное содержание битума может привести к снижению прочности, теплостойкости и сдвигоустойчивости асфальтобетона.

I. Проектирование состава тяжелого цементобетона

1. Общие положения

Бетоном называют искусственный каменный материал, получаемый в результате твердеения рационально подобранной, тщательно перемешенной и уплотненной смеси, состоящей из заполнителей, минерального вяжущего, воды и в необходимых случаях специальных добавок.

В строительстве автомобильных дорог наибольшее применение имеет тяжелый цементный бетон плотностью 2100 - 2500 кг/м3 на заполнителях из плотных горных пород и некоторых промотходов. В качестве мелких заполнителей используют различные пески и отсев камнедробления. Качество бетона в большей степени зависит от используемых материалов, поэтому их правильный выбор имеет важное экономическое значение в технологии.

Подбор состава обычного тяжелого бетона нормального твердения производится расчетно-экспериментальным методом абсолютных объемов.

Подбор состава бетона включает в себя:

1.  Назначение требований, к бетону исходя из вида и особенностей изготовления и последующей эксплуатации изделия;

2.      Выбор материалов для бетона и определение их свойств;

.        Расчет номинального состава бетона;

.        Приготовление и испытание бетонной смеси на пробных замесах;

.        Формование и испытание бетонных образцов из пробных замесов;

.        Обработку результатов и уточнение номинального состава;

.        Переход от номинального состава к рабочему с учетом колебаний свойств заменителей;

.        Передачу в производство рабочих дозировок с учетом объема замеса.

В итоге подбора состава должны быть выполнены два основных условия: бетон должен иметь заданную прочность, а бетонная смесь - заданную удобоукладываемость.

Прочность бетона характеризуется классами, которые определяются величиной гарантированной прочности на сжатие с обеспеченностью 0,95. На производстве контролируют марку или среднюю прочность бетона.

Между классом и средней прочностью имеется рассматриваемая ниже зависимость.

Бетон подразделяется на классы: В1; В1,5; В2; В2,5; В3; В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В40; В50; В55; В60. На марки бетон делится следующим образом: М50; М75; М100; М150; М200; М250; М300; М350; М400; М450; М500; М600 и выше через 100.

Прочность определяется пределом прочности при сжатии стандартных бетонных образцов-кубов размером  см, испытанных через 28 сут. твердения в нормальных условиях (температура 16-20оС, относительная влажность окружающего воздуха 90…100%).

При использовании кубов с другими размерами вводят масштабный переходной коэффициент, на который умножается полученная прочность.

Таблица 1

Удобоукладываемость (формуемость) - способность бетонной смеси растекаться и принимать заданную форму, сохраняя монолитность и однородность, является главным свойством бетонной смеси. Удобоукладываемость в производственных условиях оценивают через подвижность двумя способами: по осадке конуса для пластичных и по времени растекания на техническом вискозиметре для жестких смесей.

Кроме того смеси имеют такие свойства как уплотняемость, расслаиваемость, однородность, воздухововлечение, вязкость и другие.

2. Исходные данные

.1 Задание на подбор состава бетона

Таблица 2

2.2 Средняя (расчетная) прочность бетона

Прочность бетона характеризуется классами. Между классом бетона В и его средней кубиковой прочностью RБ принимаемой за расчетную, имеется зависимость:

                                                                              (1)

где t - коэффициент, характеризующий принятую обеспеченность класса бетона.

При обеспеченности 0,95, t=1,645;

с - коэффициент вариации прочности бетона, %.

По формуле (1) определяем класс бетона:

 МПа

По графику В.П.Сизова (рис.1), определяют расчетную прочность бетона (марку). Принимам марку бетона - М200.

2.3 Качество бетонной смеси

Таблица 3

Маркировка бетонной смеси в зависимости от удобоукладываемости

Для данной бетонной смеси с ОК 2-3 см, марка П1 - Малоподвижная смесь.

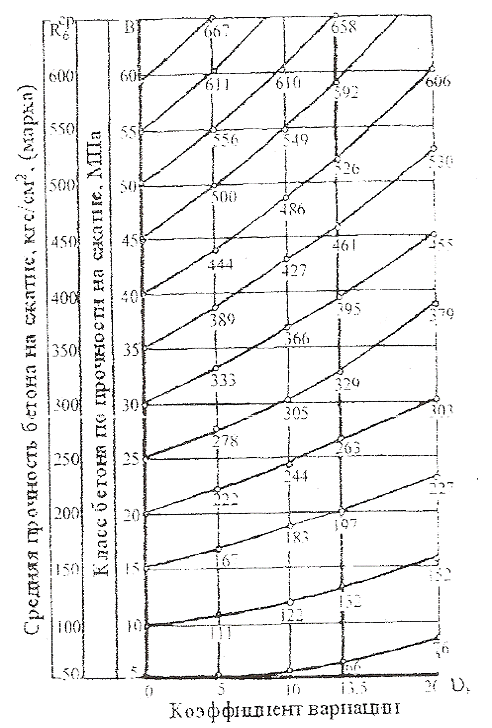

Рис. 1. Переход от класса к средней (расчетной) прочности бетона (номограмма В.П. Сизова)

2.4 Характеристика цемента

Таблица 4

Рациональные марки цементов для бетонов различных марок

Марке бетона М200 соответствует марка цемента М300-400. Для экономного расходования цемента необходимо, чтобы его марка превышала заданную прочность бетона. Портландцемент активностью 500 кг/см2, плотностью 3,1 г/см3 и насыпной плотностью 1,4 г/см3.

Рекомендуется применять добавки поверхностно-активных веществ (ПАВ), позволяющих улучшить структуру и свойства затвердевшего бетона, его коррозионную стойкость и морозостойкость, а также экономить цемент.

2.5 Характеристика заполнителей и воды

В качестве крупного заполнителя в тяжелом бетоне обычно используют щебеночные и гравийные материалы естественного происхождения из плотных горных пород. Для бетона до класса В25 рекомендуется рядовой заполнитель - гравий, щебень. Щебень с наибольшей крупностью зерен 40 мм, влажностью 3%, плотностью 2,7 г/см3 и насыпной плотностью 1,8 г/см3.

Основным мелким заполнителем для бетона является природный речной песок с модулем крупности Мкр 2, влажностью 4 %, плотностью 2,6 г/см3 и насыпной плотностью 1,5 г/см3.

Для приготовления бетонной смеси и поливки бетона в процессе твердения допускается применять воду из хозяйственного водопровода, имеющую водородный показатель рН не менее 4 и содержащую минеральные соли не более 5%.

Твердение происходит в естественных условиях.

3. Расчетно-экспериментальный метод определения номинального состава тяжелого бетона

В основу метода положены три функциональные закономерности и два способа определения расчетных характеристик, основанные на экспериментальных данных:

- принцип абсолютных объемов; 2 - принцип фаз; 3 - закон прочности бетона; 4 - способ определения водопотребности бетонной смеси; 5 - способ определения коэффициента раздвижки зерен.

. Принцип абсолютных объемов - сумма абсолютных объемов всех компонентов рационально подобранной, хорошо перемешанной, свежеуложенной и тщательно уплотненной бетонной смеси примерно равна единице, т.е. в момент завершения уплотнения бетонная смесь считается не содержащей воздушных пор:

                                                                   (2)

где ц, п, в, щ - истинные плотности цемента, песка, воды, щебня, кг/л.

Некоторое вовлечение воздуха в смесь все же происходит, чем обусловлены колебания фактической плотности бетонной смеси и точность метода ±2 %. За единицу принят 1 м3=1000 л.

. Принцип фаз - каркасом бетона является крупный заполнитель, пространство между зернами которого заполняет цементно-песчаный раствор, несколько раздвигающий зерна

                                                                (3)

где нщ - насыпная плотность щебня, кг/л;

Пмз - межзерновая пустотность щебня, доли ед;

. Закон прочности бетона - прочность бетона зависит от трех основных факторов: агрессивности цемента Rц, цементно-водного (водоцементного) отношения и качества заполнителей А и А1, связанных линейной зависимостью:

, при ≥0,4                                                       (4)

, при <0,4                                                     (5)

. Способ определения водопотребности бетонной смеси. На основании результатов многочисленных испытаний установлена экспериментальная зависимость водопотребности бетонной смеси от заданной подвижности (жесткости), от вида наибольшей крупности заполнителя (рис.2 и табл.5).

Таблица 5. Определение водопотребности бетонной смеси
