Материал: Расчет электродвигателя с короткозамкнутым ротором

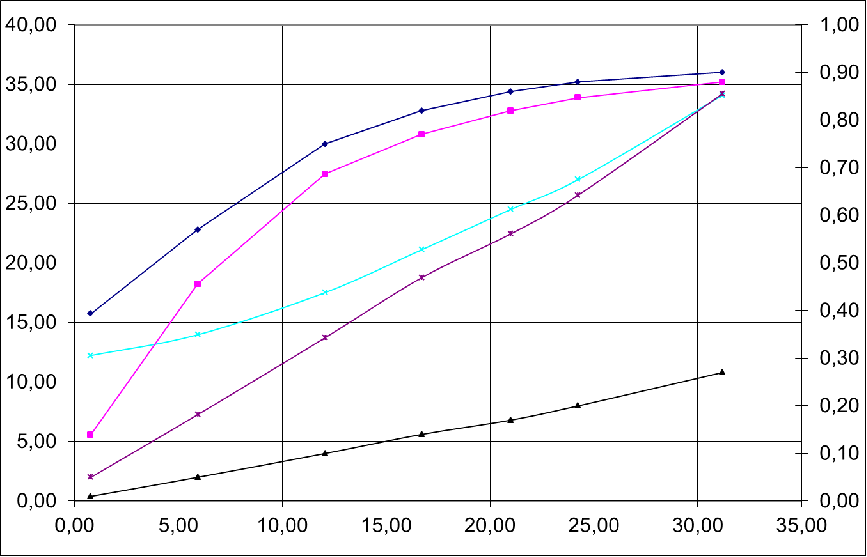

Рисунок 3 Рабочие характеристики

Заключение по работе

В данном курсовом проекте был спроектирован асинхронный электродвигатель с короткозамкнутым ротором В результате расчета были получены соотношения между Мп/Мн, Мк/Мн, Iп/Iн удовлетворяющие стандартам серии 4А которые находятся в нормируемых приделах и соответствуют значениям реальной машины этой мощности. Был произведен расчет и построение рабочих характеристик проектируемой машины.

Выполнил габаритный чертеж реальной машины серии 4А в соответствии со всеми конструктивными показателями, то есть исполнение по способу защиты от внешних воздействий, способу охлаждения, конструктивному исполнению и климатическим условиям работы.

В предложенном индивидуальном задании был сделан расчет на влияние колебания напряжение ±10%. Приведём таблицу расчётных и каталожных данных:

В результате расчета были получены основные показатели для двигателя заданной мощности К.П.Д. и cosj, которые удовлетворяют предельно допустимым значением ГОСТа для серии двигателей 4А эти показатели получились в пределах 3%.

Список использованных источников

1.       Проектирование электрических машин / И.П. Копылов, Б.К. Клоков, В.П. Морозкин, Б.Ф. Токарев. М.: Высш. Шк., 2002.

2.      Проектирование электрических машин/ И.П. Копылов, Морозкин, Б.Ф., Б.Ф. Токарев. М.: Энергия, 1980

.        Гольдберг О.Д., Гурин Я.С., Свириденко И.С. Проектирование электрических машин. М.; Высш.шк.,1984.

.        Асинхронные двигатели общего назначения/ Е.П. Бойко, Ю.В. Таинцев, Ю.М. Ковалев и др.: М.; Энергия, 1980.

.        Горохов В.Л., Лукин А.Н., Жигалова Г.М. Расчёт асинхронных двигателей. Магнитогорск, 2005.
