Материал: Рабочее место токаря, работающего на универсальном токарно-винторезном станке SV-18-RA

При планировке рабочего места учитывается, что по существующим нормам на каждого работающего должно приходиться не менее 4,5 кв. м. производственной площади при высоте помещения 3,2м.

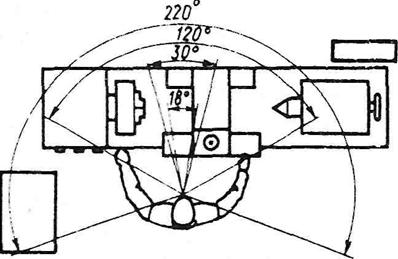

На рисунке 2 представлена схема расположения всех материальных элементов и угол обзора на рабочем месте.

Рис. 2

Рис. 3

Существуют требования к способам выполнения трудовых приемов рабочими - станочниками при работе на металлорежущих станках:

·        Рациональная рабочая поза (устойчивое расположение ног, минимальный наклон и поворот корпуса и головы, положение рук, обеспечивающее минимальное статическое напряжение, местонахождение рабочего у станка, обеспечивающее минимальное количество передвижений);

·        Рациональный способ держать рукоятки станка, инструменты, детали (расположение пальцев, обеспечивающее равномерное распределение и наиболее выгодное приложение усилий, быстроту хватания и перехватов; положение кисти, обеспечивающее минимальное статическое напряжение);

·        Рациональные движения (оптимально короткий дугообразный путь движения; участие кинематических звеньев, обеспечивающее минимальные затраты энергии; оптимальная быстрота движений; минимально необходимые усилия; точность и быстрота движений);

·        Рациональные сочетания движений (отсутствие лишних, ошибочных движений; отсутствие пауз; совмещение приемов и их элементов; естественная, удобная координация движений; отсутствие остановок, торможений, резких изменений направления движения и т.д.);

·        Рациональные контрольные действия (наблюдение за процессом обработки и работой механизмов, станков);

·        Рациональные расчетно-аналитические действия (точность, быстрота и простота расчетов).

4. Организация обслуживания рабочего места, способы и средства связи со службами обслуживания и управления

.1 Организация обслуживания рабочего места

Сохранность и готовность оборудования к безотказной и производительной работе обеспечиваются повседневным уходом за рабочим местом.

Предупредительное обслуживание (мелкий ремонт, настройка и т.п.) производится различными службами предприятия.

Большое значение для длительной и бесперебойной работы станка имеет своевременная и правильная его смазка в соответствии с требованиями, изложенными в руководстве по эксплуатации. Смазка станка является прямой обязанностью токаря.

Периодически токарь должен производить проверку точности работы станка и его регулировку в соответствии с указаниями руководства по эксплуатации.

Рабочее место токарь должен содержать в чистоте.

Данные об обслуживании рабочего места приведены в таблице 5.

Таблица 5

4.2 Средства связи

Средства сигнализации и связи должны обеспечивать в течение рабочего дня постоянный и надежный обмен информацией рабочего со службами обслуживания и управления.

Телефонная связь. Её применение целесообразно в тех случаях, когда рабочему постоянно требуются дополнительная информация, инструкция.

Радиосвязь. Обеспечивает постоянную двустороннюю связь дежурных электриков, наладчиков и других работников системы обслуживания с диспетчером цеха.

Звуковая сигнализация. Действует на рабочем месте, она не должна вызывать резких слуховых ощущений и в то же время должна выделяться на общем звуковом фоне. Поэтому звуковой сигнал на 10 дБ выше общего шумового фона на рабочем месте.

Средства сигнализации и связи, установленные на рабочем месте, должна удовлетворять следующие основные требования:

время на передачу сигнала должно быть минимальны;

         содержание сигнала должно указывать причину, адрес вызова и быть предельно понятным принимающему;

         система сигнализации должна обеспечивать возможность одновременного вызова нескольких лиц;

         сигнал вызова должен сохраняться до тех пор, пока вызываемое лицо его не примет.

5. Условия труда на рабочем месте

.1      Санитарно-гигиенические характеристики

Рабочее место токаря, работающего на станке SV-18-RA, расположено на площади 4,6 ^м2 и характеризуется следующими условиями:

·        температура - 18-20⁰ С,

·        влажность - 12-15%,

·        движение воздуха - 3 балла,

·        загазованность - 0 мг/л,

·        концентрация пыли - 0 мг/м³,

·        вибрация - 0-0,1 мм,

·        шум - 80 дб,

·        освещенность - 150 лк,

·        тепловое излучение - 4 балла,

·        загроможденность проходов - 4 балла.

5.2    Освещение рабочего места

Средства освещения, применяемые на рабочем месте, подразделяются на светильник и местного освещения. Большое значение для обеспечения качества освещения имеет выбор источника света. При системе общего освещения в помещении, где выполняются работы 1-5 и 7 разрядов, следует использовать, как правило, газоразрядные лампы (люминесцентные, лампы ДРЛ и ДРИ). При выполнении работ следует применять систему комбинированного освещения, т.е. сочетать общее освещение интерьера с местным (источник света на рабочем месте). При устройстве освещения нужно помнить, что оно нормируется не только по уровню освещенности, но и по показателям ослепленности и яркости рабочей поверхности.

Уровень производственных излучений нормируется «Основными санитарными правилами работы с радиоактивными веществами и другими источниками ионизирующих излучений» - ОСП - 72.

Механический цех - лампы накаливания - комбинированное освещение (лк)

         общее и местное 1500,

         общее 150,

         коэффициент запаса 1,3

газоразрядные лампы - комбинированное освещение (лк)

         общее и местное 2000,

         общее 200,

         коэффициент запаса 1,5.

Рациональное и гигиеничное освещение создает благоприятные условия для работы, предупреждает зрительное и общее утомление, обеспечивает безопасность труда, способствует повышению производительности и качества работы.

.3      Эстетические условия труда

В производственной обстановке цвет имеет важнейшее функциональное значение, обеспечивая оптимальные психофизические условия на каждом рабочем месте и одновременно являясь средством ориентации в производственной среде.

Цвет технологического оборудования выбирается в соответствии с характером производимых операций, цветом обрабатываемого материала, размером станка и т.д.

Особое внимание в рабочей зоне уделяется органам управления станком. Для хорошей различимости цвет панелей, на которых смонтированы органы управления, может быть гораздо светлее или темнее основных цветов, применяемых в окраске рабочего места. Этот цвет должен контрастировать с цветом кнопок и рукояток управления. Другие органы управления, зрительно воспринимающиеся на фоне корпуса станка, необходимо окрашивать в цвет, контрастный цвету корпуса, или выполнять в контрастном по цвету материале (цветные пластмассы).

Корпус станка целесообразно окрашивать в спокойные тона (светло-зеленый, салатный, бежевый, голубовато-серый, серый). На таком фоне хорошо различаются неокрашиваемые металлические органы станка (вальцы, ножи, сверло с головками).

Цвет, фон для обрабатываемых деталей и материалов. Цветовой тон фона рекомендуется выбирать как дополнительный к цветовому тону объекта или как контрастный тон, близкий к дополнительному. Фон должен быть однородным и равномерным. Поверхности, обладающие высокой глянцевитостью, не годятся для применения в качестве фона.

Цвет для окраски инструмента должен быть ярким, «броским» - желтым, зеленым, синим, голубым, оранжевым. Однако необходимо учитывать, что он не должен быть аналогичным цвету, используемому для сигнально-предупредительных целей.

Основная задача цвета подъемно-транспортных средств - выделить, сделать более заметным на фоне окружающей среды это оборудование. Лучше всего использовать яркие насыщенные тона: синие, голубые, желтые, оранжевые, розовые и т.д.

Наилучший эффект цветового решения всех предметов рабочего места достигается в том случае, если для некоторых элементов оргоснастки используют цвет основного технологического оборудования, но чуть светлее или темнее его. Внутренние поверхности шкафов и инструментальных тумбочек для поддержания чистоты и порядка следует окрашивать в светлые цвета желтых, голубых, бежевых оттенков.

6. Требования производственной безопасности и охраны труда

Во избежание травм необходимо пользоваться только исправным режущим и измерительным инструментом.

При работе на токарном станке необходимо соблюдать требования по технике безопасности:

.        Рабочий-станочник должен быть одет в специальную одежду (халат или комбинезон). Манжеты рукавов должны быть застегнуты.

.        На голове должен быть берет или косынка.

.        Для защиты глаз от летящей стружки и СОЖ необходимо пользоваться защитными очками.

.        Станок должен быть заземлен и оснащен защитным щитком.

.        Для удаления стружки из зоны резания необходимо пользоваться специальным крючком.

.        Рабочий во время работы на станке должен стоять на специальной деревянной подставке.

Плохая организация рабочего места, загроможденность рабочего места и проходов, неисправность станка и приспособлений, недостаточное знание рабочим устройства станка и правил его эксплуатации, неисправность электрооборудования и электропроводки, отсутствие ограждений и предохранительных устройств, работа неисправным инструментом, загрязненность станка и подножной решетки могут привести к несчастным случаям.

В процессе работы токарь должен быть предельно внимательным, так как станок является объектом повышенной опасности. Для безопасной работы необходимо знать устройство всех сборочных единиц (узлов) и механизмов станка, правильно назначать режим резания, надежно крепить заготовку, применять исправный инструмент со стружколомами, защитные устройства и т. д.

В каждом цехе имеются специальные инструкции, в которых кроме общих требований техники безопасности приведены специфические требования, характерные для цеха, в котором установлен станок. Инструктаж по правилам безопасности на каждом рабочем месте проводит мастер в соответствии с цеховым графиком. Рациональная организация рабочего места, выполнение правил эксплуатации станка и соблюдение правил безопасности являются важнейшими условиями высокопроизводительного труда.

Используемая литература

1.      Лобанов Н.А., Справочное пособие, Нормирование и научная организация труда, Лениздат, 1978

.        Соколов И.В., Прикот С.Я., Научная организация и нормирование труда. Организация рабочего места, Методические указания к курсовой работе, Ленинград, ЛКИ, 1980

.        Захаров В.И., Технология токарной обработки, Лениздат, 1968

.        Пугачев С.И., Справочная книга мастера, Лениздат, 1979

.        ГОСТы системы стандартов

.        Московский станкостроительный завод «Красный Пролетарий» им. А.И. Ефремова, Руководство по эксплуатации модели 16К20Ф3С32

.        Санамова Ю.А., Экономика организация и планирование промышленного производства, Москва «Высшая школа», 1985

.        Фатхутдинов Р.А., Производственный менеджмент, учебник, Издательско-торговая корпорация «Дашков и К⁰», Москва,2002
