Материал: Рабочее место токаря, работающего на универсальном токарно-винторезном станке SV-18-RA

Рабочее место токаря, работающего на универсальном токарно-винторезном станке SV-18-RA

Содержание

Введение

1. Назначение и характеристика рабочего места

1.1 Классификация рабочего места

1.2 Характеристика основного технологического оборудования

. Оснащение рабочего места

.1 Основное технологическое оборудование

2.2 Технологическая оснастка и инструмент

2.3 Организационное оборудование

2.4 Вспомогательное оборудование

2.5 Средства малой механизации и подъемно-транспортные средства

. Пространственная организация рабочего места

. Организация обслуживания рабочего места, способы и средства связи со службами обслуживания и управления

4.1 Организация обслуживания рабочего места

4.2 Средства связи

. Условия труда на рабочем месте

5.1 Санитарно-гигиенические характеристики

5.2 Освещение рабочего места

5.3 Эстетические условия труда

6. Требования производственной безопасности и охраны труда

Список использованной литературы

Введение

Среди различных способов изготовления деталей для машин, механизмов, приборов и других изделий широко применяется обработка резанием, например:

-          фрезерование,

-          сверление,

-          точение,

-          шлифование.

Токарной обработкой (точением) можно получить детали, имеющие различные поверхности:

-          цилиндрические,

-          конические,

-          фасонные,

-          торцовые

В судостроении используется огромное количество деталей, проходящих обработку на различных токарных станках: от простых до специализированных:

-          токарно-винторезные,

-          карусельные,

-          револьверные,

-          многорезцовые полуавтоматы,

-          токарные автоматы.

Токарные станки предназначены для получения из заготовок различных деталей, имеющих форму тел вращения. Если на станке имеется устройство для нарезания резьбы, то такой станок называется токарно-винторезным.

Цель данной курсовой работы - разработка рабочего места токаря, работающего на универсальном токарно-винторезном станке SV-18-RA.

1. Назначение и характеристика рабочего места

Под рабочим местом понимается ограниченная зона производственной площади, предназначенная для выполнения определенного круга операций производственного процесса и оснащенная необходимыми материально-техническими средствами труда.

.1 Классификация рабочего места

Под классификацией рабочих мест понимают их группировку по однородным признакам, зависящим от характера трудовых функций и различного сочетания в трудовом процессе рабочей силы, орудий и предметов труда.

Рабочее место токаря, работающего на универсальном токарно-винторезном станке SV-18-RA является:

·        по функции исполнителя - место основного рабочего;

·        по типу производства - серийное;

·        по степени специализации - универсальное;

·        по числу обслуживаемых станков - одностаночное;

·        по степени механизации - механизированное;

·        по местонахождению - в закрытом помещении;

·        по расположению - стационарное;

·        по количеству работающих - индивидуальное;

·        по основной рабочей позе исполнителя трудового процесса - стоя.

1.2 Характеристика основного технологического оборудования

Таблица 1

2. Оснащение рабочего места

Материально-техническое оснащение рабочего места станочника характеризуется совокупностью следующих функционально взаимосвязанных элементов:

·        Основного производственного технологического оборудования (станка);

·        Вспомогательного нестандартного и подъемно-транспортного оборудования (эл. талей, тележек);

·        Технологической оснастки, т.е. технологических приспособлений и инструмента;

·        Организационной оснастки (инструментального шкафчика, стеллажа, подставки для чтения чертежей, приемного столика, различной тары и т.д.)

2.1 Основное технологическое оборудование

На универсальном токарно-винторезном станке SV-18-RA можно выполнять следующие операции:

-          наружная обточка гладких, ступенчатых и фигурных деталей, типа валы (собственно валы, валики, оси, штоки, шпиндели, цапфы, пальцы, штыри и др.);

-          сверление, расточка и развертка сквозных и глухих отверстий типа втулки (втулки, буксы, стаканы, вкладыши, гильзы, муфты, гайки и др.)

-          обработка торцов, канавок, фасок;

-          нарезание внутренней и наружной резьбы различных профилей;

-          обработка плоских деталей вращения: диски, кольца, фланцы, моховики, звездочки, шкивы, клиноременных передач и др.

-          обработка эксцентриковых деталей, деталей вращения с пересекающимися осями, эксцентриковых валиков, длинных винтов с ленточной резьбой для механизмов передачи движения и червячные колеса для червячных передач.

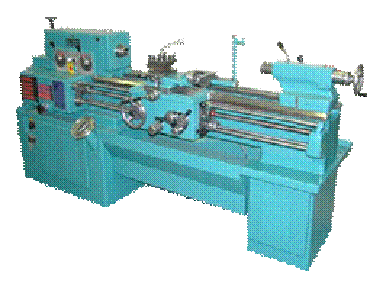

Рис. 1

Таблица 2

2.2 Технологическая оснастка и инструмент

Для обработки металлов применяют быстрорежущие твердосплавные, минералокерамические и алмазные резцы.

На универсальном токарно-винторезном станке SV-18-RA в основном применяются (таб. № 3):

Таблица 3

2.3 Организационное оборудование

токарь станок рабочий технологический

2.4 Вспомогательное оборудование

Передвижной контейнер для транспортировки заготовок и готовых деталей.

Заготовки, техническая документация и инструмент подаются на рабочие места специальной службой.

Мелкие и средние заготовки хранятся у станков на приемных столиках или в таре. Крупные заготовки - на поддонах.

Для подъемно-транспортных работ, выполняемых у станков, могут быть использованы консольные поворотные краны, управляемые с пола и расположенные так, чтобы можно было обслуживать два станка и более.

2.5 Средства малой механизации и подъемно-транспортные средства

Для транспортирования и доставки в производственные помещения и на рабочие места тяжелых и громоздких заготовок, деталей должны быть предусмотрены подъемно-транспортные средства.

·        Тали электрические канатные

Таль электрическая предназначена для подъема, опускания и горизонтального перемещения груза, подвешенного на крюк, причем в горизонтальном направлении груз перемещается вдоль монорельсового пути, по которому движется электроталь.

·        Тележка платформенная незаменима при транспортировке небольших легких грузов в помещениях.

3. Пространственная организация рабочего места

Правильная организация рабочего места - это такое содержание станка, такой порядок расположения приспособлений, инструмента, заготовок и готовых деталей, при котором достигается наивысшая производительность труда при минимальных затратах физической, нервной и умственной энергии рабочего. На рабочем месте не должно быть ничего лишнего, т. е. не используемого в работе. Все используемые при работе предметы должны иметь постоянные места хранения, а те предметы, которые используются чаще, должны располагаться ближе и в более удобных местах. Создание условий, обеспечивающих возможность рационального использования станка, его оснащения, рабочего времени, производственных навыков и творческих способностей рабочего, является основной задачей научной организации труда на рабочем месте токаря.

Правильная организация рабочего места оказывает заметное влияние на сокращение вспомогательного времени, затрачиваемого на выполнение отдельных операций. Удобное расположение необходимых для работы инструментов и приспособлений обеспечивает производительную работу станочника при меньшей его утомляемости.

В инструментальной тумбочке расположены ящики для инструмента, полки для хранения документации, небольших принадлежностей, приспособлений, масленок, обтирочного материала. Выдвижные ящики легко перемещаются по направляющим на роликах и имеют ограничитель хода. В ящиках могут устанавливаться перегородки, образующие ячейки нужного размера. Для размещения длинномерного инструмента в полости дверки предусмотрены спец.держатели. На тумбочке может стационарно крепится планшет для документации.

Приемный столик предназначен для транспортировки мелких заготовок и хранения готовых изделий.
