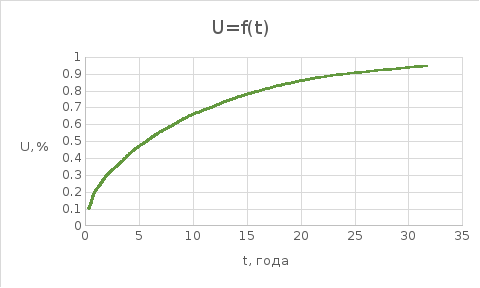

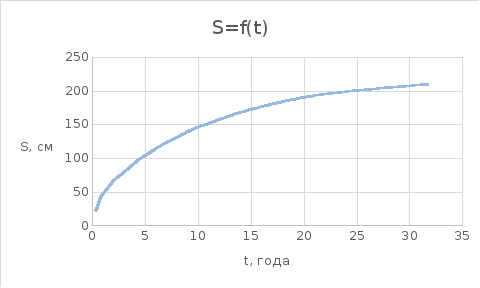

Построим по данным таблицы две зависимости u=f(t) и S=f(t) и определим по графику S=f(t) строительную осадку в зависимости от срока строительства.

Было установлено, что общая конечная осадка слоя торфа 2,21 м; фильтрационная осадка, таким образом, составит 2,10 м. Строительная фильтрационная осадка составит 46 см, эксплуатационная фильтрационная 164 см. Вторичная осадка торфа равна 11 см. Время, необходимое для завершения фильтрационной консолидации – 31,82 года, что превышает срок строительства примерно в 33 раза.

Из этого следует, что с учетом вторичной осадки эксплуатационная осадка торфа составит 1,75 м, при допустимой величине 40 см [2] (табл. 3). Следовательно, необходимо рассмотреть мероприятия по ускорению протекания строительной осадки.

Для этих целей спроектируем насыпь с вертикальными сваями-дренами, заполненными песком.

Для начала установим требуемую степень консолидации слоя торфа в течение 11 месяцев, чтобы эксплуатационная осадка не превышала 40 см. При общей конечной осадке 2,21 м в период строительства необходимо добиться такой консолидации основания, при которой деформация основания составит 1,81 м. При этом срок, за который следует реализовать эту осадку, будет равен сроку строительства, т.е. 11 месяцев. Требуемая степень консолидации торфа должна составлять не менее 90 %.

Назначим диаметр дрен 30 см при длине 9,0 м. Примем расстояние между дренами 2,4 м. Тогда

=8

Консолидационные характеристики одинаковы в вертикальном и горизонтальном направлениях, т.е. и =2,9 тогда время:

Т=

0,40

90%

0,028

18%

=100-0,01*(100-90)*(100-18)=91,8 %

Поскольку требуемая степень консолидации слабого основания через 11 месяцев должна составлять не менее 82 %, при шаге свай 2,4 м и их диаметре 30 см требуемая степень уплотнения слоя торфа в течение срока строительства будет обеспечена.

4. Заключение

В ходе выполнения курсового проекта были рассчитаны:

• Конечная осадка насыпи на слабом основании

• Несущая способность слабого основания

• Устойчивость откосов

• Срок консолидации слабого основания

А также подобрано конструктивно-техническое решение земляного полотна на слабом основании.

5. Библиографический список

1. СП 119.13330.2017 «Железные дороги колеи 1520 мм»;

2. Методические указания по проектированию земляного полотна на слабых грунтах, Министерство транспорта СССР, 1968 г.;

3. Методические указания «Земляное полотно железных дорог на слабых грунтах», ПГУПС, А.Ф. Колос, И.В. Колос, 2016 г.;

4. СП 238.1326000.2015 «Железнодорожный путь»;
