Материал: ПЗ-4 ТРПС

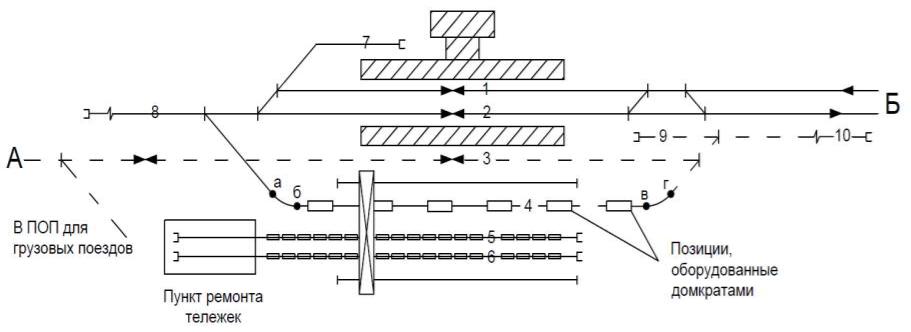

Схема путевого развития пункта смены тележек пассажирских вагонов

Пассажирские поезда с подхода Б (1520 мм) принимают на путь I. Вагоны следующие только до пограничной станции, отцепляют маневровым локомотивом на путь 7.

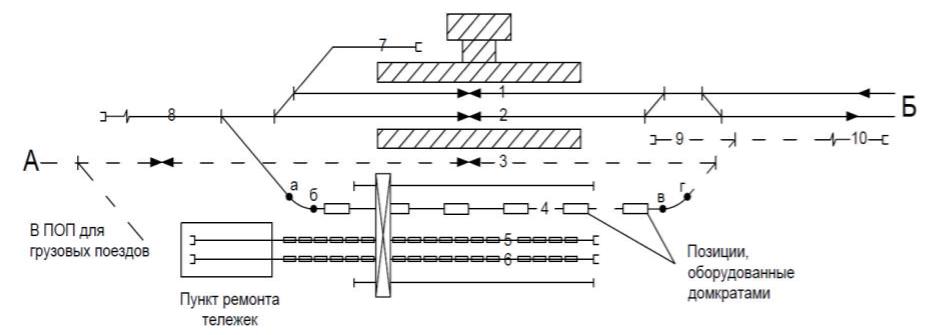

Схема путевого развития пункта смены тележек пассажирских вагонов

Остальные вагоны, у которых необходимо сменить тележки, подают со стороны А через вытяжной путь 8 на путь 4, который на участке а-б сужается с 1520 мм до 1508 мм, а на участке в-г – с 1508 мм до 1435 мм.

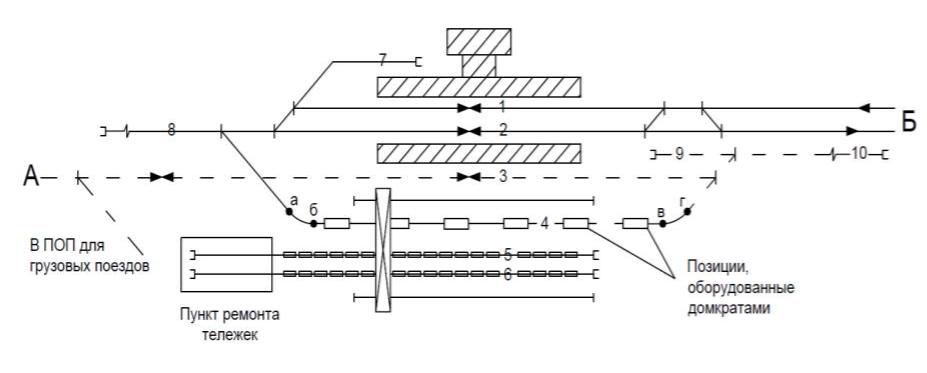

Схема путевого развития пункта смены тележек пассажирских вагонов

На участке пути 4 с шириной колеи 1508 мм, длина которого определяется числом позиций, возможна установка вагонов с тележками колеи и 1520 мм и 1435 мм. Вагоны для подъемки расцепляют и устанавливают на позиции с домкратами.

Схема путевого развития пункта смены тележек пассажирских вагонов

Для выкатки тележек предварительно вынимают шкворни и поднимают кузова вагонов домкратами. Выкаченные тележки колеи 1520 мм с помощью козлового крана переставляют с пути 4 на путь 5, а затем этим же краном к вагонам с пути 6 подают тележки колеи 1435 мм, закатывают под вагоны, опускают на них кузова.

Схема путевого развития пункта смены тележек пассажирских вагонов

На пути 4 в ходе перестановки тележек вагоны снабжают водой, а при необходимости и топливом.
