Московский государственный университет тонких химических технологий имени М.В. Ломоносова

Лекционные иллюстративные материалы по курсу общей химической технологии

( основные химические производства)

Учебное пособие

Москва, 2014 г.

1

1. Производство технологических газов

Природный газ сжимают в компрессоре 1 до давления 4,6 МПа, смешивают с азотоводородной смесью (авс : природный газ=1:10) и подают в огневой подогреватель 2. Далее нагретый газ подвергается очистке от сернистых соединений: в реакторе 3 на алюмокобальтмолибденовом катализаторе путем гидрирования сераорганических соединений до сероводорода, а затем в адсорбере 4

сероводород поглощается сорбентом на основе оксида цинка.

Очищенный газ смешивается с водяным паром в отношении 1:3,7 и полученная парогазовая смесь поступает в конвекционную зону трубчатой печи 12. В

радиационной камере печи размещены трубы, заполненные катализатором конверсии метана, и горелки, в которых сжигается природный газ. Полученные в горелках дымовые газы обогревают трубы с катализатором, затем теплота этих газов дополнительно рекуперируется в конвекционной камере, где размещены подогреватели парогазовой и паровоздушной смеси, перегреватель пара высокого давления, подогреватели питательной воды и природного газа.

Парогазовая смесь нагревается и под давлением распределяется сверху вниз по большому числу параллельно включенных труб, заполненных катализатором.

Выходящая из трубчатого реактора парогазовая смесь содержит 9-10 % метана. При температуре 850 0С конвертированный газ поступает в конвектор метана II-ой ступени 13 – реактор шахтного типа.

В верхнюю часть конвертора 13 компрессором 19 подается технологический воздух, нагретый в конвекционной зоне печи до 5000С. парогазовая и паровоздушная смеси поступают в реактор раздельными потоками. Затем газ направляется в котел-утилизатор 14, вырабатывающий пар давлением 10,5 МПа.

Здесь реакционная смесь охлаждается с 1000 до 4200С и поступает в конвертор СО первой ступени 15, где на железохромовом катализаторе протекает конверсия основного количества оксида углерода водяным паром. Выходящая из реактора при температуре 450 0С газовая смесь содержит около 3,6 % СО. В паровом котле 16, в

котором также вырабатывается пар давлением 10,5 МПа, парогазовая смесь охлаждается до 225 0С и подается в конвертор СО второй ступени 17, заполненный низкотемпературным катализатором, где содержание СО снижается до 0,5 %.

2

Конвертированный газ на выходе из конвектора 17 имеет следующий состав

(%): Н2 – 61,7; CO2 – 17,4; CO – 0,5; N2 + Ar – 20,1; CH4 – 0,3.

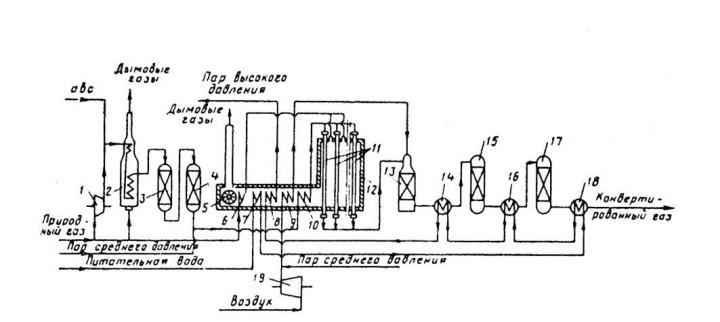

Рис. 1. Технологическая схема конверсии метана для получения азотоводородной смеси для синтеза аммиака

1-компрессор природного газа, 2 – огневой подогреватель, 3 – реактор гидрирования сернистых соединений, 4 – адсорбер, 5 – дымосос, 6, 7, 9, 10 – подогреватели природного газа, питательной воды, паровоздушной и парогазовой смесей соответственно, 8 –пароперегреватель, 11 – реакционные трубы, 12 – трубчатая печь (конвертор метана первой ступени), 12 – шахтный конвертор метана второй ступени, 14, 16 – паровые котлы, 15, 17 – конверторы монооксида углерода первой и второй ступеней, 18 – теплообменник, 19 – компрессор воздуха.

3

Основные аппараты процесса конверсии метана

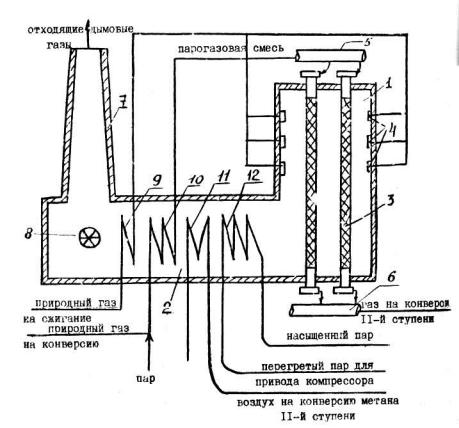

Рис. 2. Схема трубчатой печи – конвертора метана I ступени (паровой конверсии метана):

1 - топливная камера печи (реакционная зона), 2 - конвекционная камера печи, 3 - реакционные трубы с катализатором, 4 - горелки, 5 - газоподводящий коллектор, 6 - газоотводящий коллектор, 7 - выхлопная труба, 8 - дымосос, 9 - подогреватель природного газа, 10 - подогреватель парогазовой смеси, 11 - подогреватель воздуха, 12 - перегреватель парового котла утилизатора.

4

.

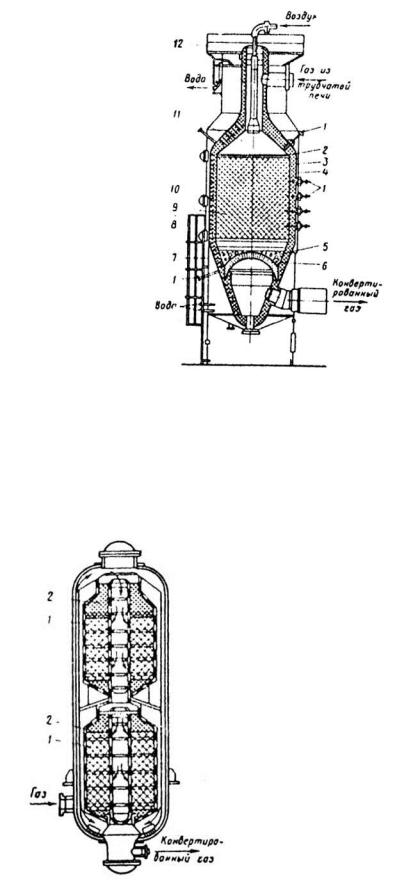

Рис. 3. Шахтный конвертор паровоздушной конверсии метана:

1- термопары, 2- защитный слой, 3- корпус, 4- водяная рубашка, 5- шары из глинозема, 6- свод, 7- опора, 8- лестница, 9- катализатор, 10футеровка, 11смесительная камера, 12верхняя площадка для обслуживания.

Рис.4. Радиальный конвертор паровой конверсии монооксида углерода:

1- основные слои катализатора, 2- запасные слои катализатора.

5
