Курсовая работа (т): Проектування каналізаційної насосної станції
Проектування каналізаційної насосної станції
Проектування каналізаційної
насосної станції
Вихідні дані
1. Добова подача насосної станції в часи максимального водовідведення Qмакс.доб = 40087м3/доб.
2. Загальний коефіцієнт нерівномірності Кч = 1,5
. Число мешканців у населеному місці N = 60550 жит.
4. Довжина напірних водоводів lвод.= 1500 м
. Відмітки:
.1 лотка підвідного колектора Zлот = 48.560м
.2 поверхні землі в місці розташування насосної станції, Zнс = 53.150м;
.3. приймальної камери очисних спорудZос = 60.000 м
5.4 Заглиблення підвідного коллектора4,59 м
. Диаметр підвідного колектора 1000 мм
. Рівень грунтових вод 49.000м

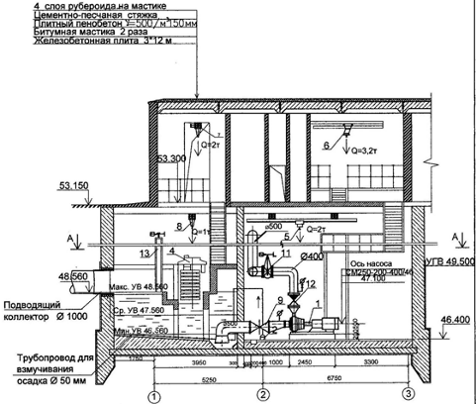

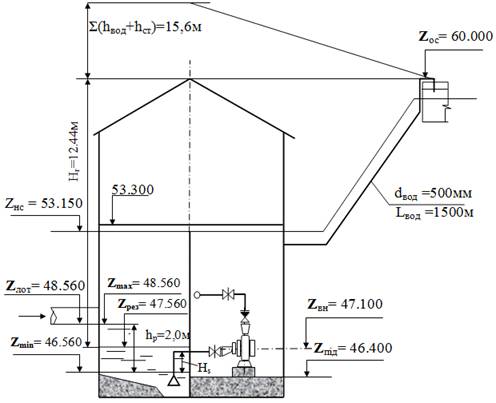

Рис. 1. Висотна схема каналізаційної насосної станції
1. Визначення розрахункових витрат
Розрахункова витрата насосної станції має бути рівна або дещо перевершувати максимальний секундний приплив стоків. За графіком водовідведення максимальний і мінімальний годинні припливи стічних вод відповідно дорівнюють до 6,25 % і 1,6 % від Qдоб при загальному коефіцієнті нерівномірності припливу СВ Кзаг = 1,5.
Щоб підібрати обладнання необхідно визначити розрахункові витрати й повний напір насосів за різними режимами роботи.
Середня витрата:
ср. = Qдоб./24 = 40087/24 = 1670,3м3/ч =
464 л/с
б) Максимальна витрата:
мах = (40087:100)·6,25= 2505,44 м3/ч:3,6 = 696 л/с;
або Qмах= Qср.Кзаг=1670,3·1,5
= 2505,44 м3/ч :3,6 = 696 л/с
в)Мінімальна витрата:
мin = 40087∙1,6/100 = 641,4м3/ч:3,6 =
178,2л/с
Результати розрахунків зводимо в таблицю 1.
Таблиця 1. Визначення розрахункових витрат
Режим роботи (витрати в % від Qмакс. доб.)
Витрати
Q2вод м6/с2
Sвод с2/м5
hвод= 1,1·SQ2 м
Нг+(hвс+hн), м
Нполн = Нг +∑hw +hиз м
Qнс л/с
Qвод м3/с
Мінімальні витрати % від Qмакс. доб.
178
0,089
0,0079
101,67
0,9
14,94
16,34
Середні витрати 4,17% від Qмаксдоб
464
0,232
0,0538
6,02
21,46
Максимальні витрати Qмах.= Kзаг·Qсер
696
0,348
0,12
12,31
27,12
2. Визначення діаметру водовода и повного напору
Насосна станція подає воду в місто по двох паралельних
водоводах, тому що за вимогами СНиП 2.04.03-85 ми повинні забезпечити
безперебійну роботу насосної станції.
Для визначення діаметра водовода й втрат напору в ньому,
можна користуватися таблицями А.Ф.Шевелева, в яких наведено втрати напору 1000і
на довжину 1км. Діаметри водоводів також можна визначити за формулами
гідравліки.
По числу жителів і максимальній добовій подачі відносимо НС
до другої категорії надійності дії, тому згідно п.5.8. СНиП 2.04.03-85
приймаємо два водоводи.
Виходячи з економічних швидкостей (п.7.9. СНиП2.04.02.84) призначаємо
діаметр напірних водоводів за формулою:
вод = √ ((4·Qвод)/( р·Vэк)),
м
де Qвод= Qmax/2
= 696:2=348л/с = 0,348 м3/с ; эк - економічні швидкості при d <
600 мм дорівнюють 1,2 - 1,8 м/с;вод = √ ((4·Qвод)/(
р·Vэк)) = √(4∙0,348/3,14∙1,5) = 0,544 м
Приймаємо діаметр
труб 500мм, матеріал - чавунні труби.
При цьому V= 1,71
м/с;
i = 8,21м;
Ат = 0,06778 с2/м6;
Де Ат - питомий опір труб на 1м довжини у с2/м6,
приймаємо за табл. 2.1. додатку ;
i - втрати напору на 1км довжини водовода.
Втрати напору у водоводі визначають за формулами:
hвод = 1,1 ∙(1000і∙ lвод )
= 1,10∙ (8,21 х 1,5) = 13,54м;вод = 1,1 · SQ2 = 1.1
· 101,67∙ ( 0,348)2 = 13,54 м;вод = Aт·
lвод = 0,06778 ∙ 1500 = 101,67 с2/м5;
Повний напір насоса при максимальній
подачі дорівнює
Н = Нг + ∑hw;
де Hг - геометричний напір, Hг = Zос
- Zрез, Zрез = Zлот - 1,0м ;
∑hw = hвод +( hвс + hн)
+ hзл;
(hвс + hн) - сума втрат напору в
комунікаціях насосної станції;
hзл - витрати на злив (0,5 - 1,0 м);
г = Zос - Zрез = 60,0 - 47,56 = 12,44 м;
Zрез = Zлот - 1,0 = 48,56- 1,0 = 47,56
м .
Сума втрат (hвс + hн) у всмоктувальній
і напірних сполучних лініях попередньо приймаємо рівними 2,5м (ці втрати у
подальшому розрахунку уточнюються).
Н = Нг + ∑hw = 12,44+ 13,54 + 2,5
+ 0,5 = 28,98 ≈ 29.0 м;

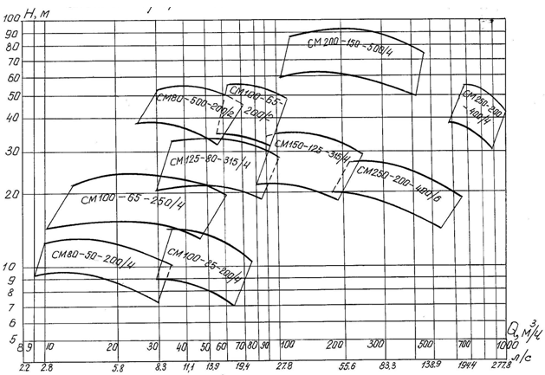

По максимальній секундній витраті 696л/с і повному напору
29,0м по каталогу насосів і зведеному графіку полів Q-H (рис.2.15 МВ)
підбираємо 3 робочих горизонтальних насоса марки СМ250-200-400/4Б. Подача
одного насоса дорівнює 232л/с. Згідно п.5.4. СНиП 2.04.03 - 85 на НС ІІ
категорії при числі робочих агрегатів до 3-х варто приймати 2 резервних
агрегатів.
Разом до установки прийнято 5 насосних агрегатів марки
СМ250-200-400/4Б. Робочі характеристики насоса приведені на рисунку 2.

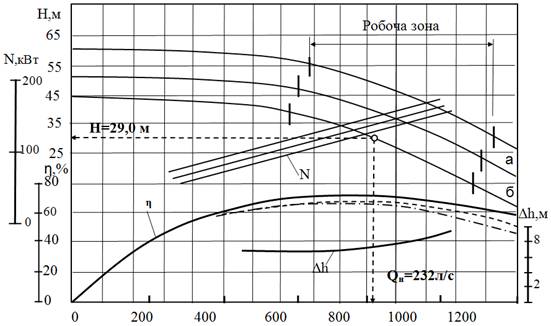

Рис.2. Характеристики насоса СМ250-200-400/4Б

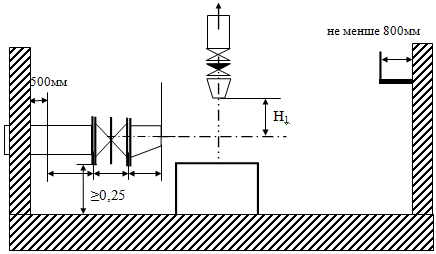

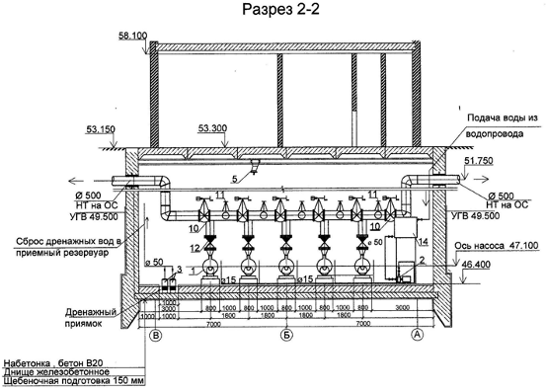

. Розміщення основного обладнання в машинному залу
У машинному залу розміщуються 5 технологічних насосів
СМ250-200-400б/4Б (3робочих і 2-х резервних), 2 насоси ВК2/26 (1 - робочий, 1 -
резервний зберігається на складі) для подання води на ущільнення сальників
основних технологічних насосів, 2 погружних дренажних насоса марки ГНОМ 10-10
(1 - робочий і 1 - резервний), які встановлюють у дренажному приямку.

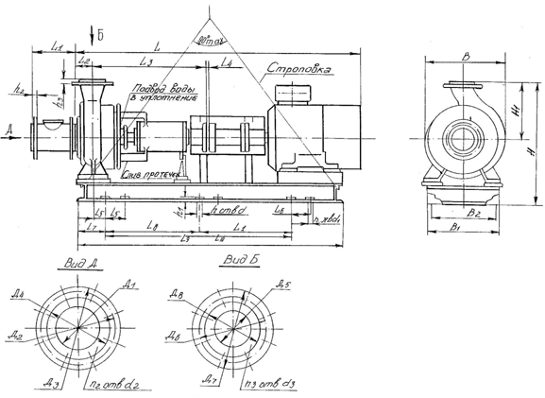

Насоси СМ250-200-400б/4Б монтуються з електродвигуном на
загальній плиті, що входить в об'єм постачання заводу виробнику і
встановлюються під затокою відносно рівня води в приймальному резервуарі, при
якому включається перший насос в роботу. Компонування насосів прийнято згідно з
типовим проектом, однорядне, перпендикулярно подовжній розділовій стіні.
Проектуємо два діаметрально протилежні виходи напірного
трубопроводу з насосної станції, d = 500 мм із сталевих труб. На напірному
трубопроводі кожного насоса встановлюється зворотний клапан між засувкою і
насосом. До кожного насоса передбачена окрема всмоктувальна труба. Засувки на
загальному напірному трубопроводі встановлені електрифіковані, на
всмоктувальних і напірних трубопроводах від кожного насоса теж.
. Гідравлічний розрахунок всмоктувальних і напірних
трубопроводів
Для визначення внутрішньостанційних опорів викреслюємо
аксонометричну схему (рис.2.3.) всмоктуючих і сполучних напірних трубопроводів.
На схемі вказуємо діаметри, арматуру, фасонні частини і визначаємо самий невигідний
для розрахунку втрат напору шлях руху води.
Обчислення внутрішньостанційних опорів у всмоктувальних і
напірних сполучних лініях зводимо в таблицю 2.
Гідравлічний розрахунок внутрішньостанційних опорів в
комунікаціях розпочинаємо з визначення діаметрів труб.
Діаметри всмоктуючих і напірних труб визначаємо по формулах:
вс = √ ((4∙Qвc) / (р∙Vэк))
=√(4∙0,232/3,14∙1,0) = 0,54м;
де Vек -
допустимі швидкості у всмоктуючих трубопроводах (при d = 300 - 800 мм швидкість
0,8 - 1,5 м/с; у напірних трубопроводах - 1,0 - 3 м/с).
Приймаємо d.вс=
500 мм; при цьому згідно табл. Шевелева Vек=1,1м/с;
н = √ ((4∙Qн)/(3,14∙2,0))
=√(4 ∙ 0,232 / 3,14∙2,0) = 0,39м.
Приймаємо труби,
диаметром dн = 400 мм, при цьому згідно табл. Шевелева швидкість
дорівнює Vэк. нап = 1,71м/с;
Внутрішньостанційні трубопроводи приймаємо із сталевих труб,
що сполучаються на зварюванні, а в місцях установки арматури - на фланцях.

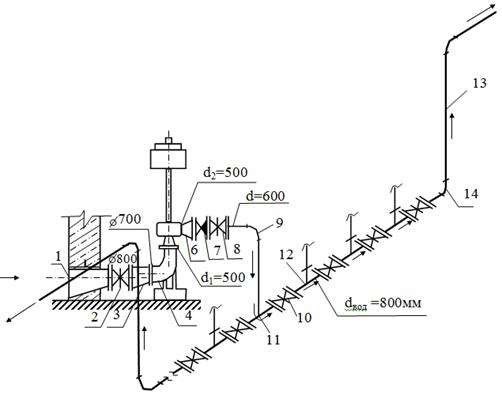

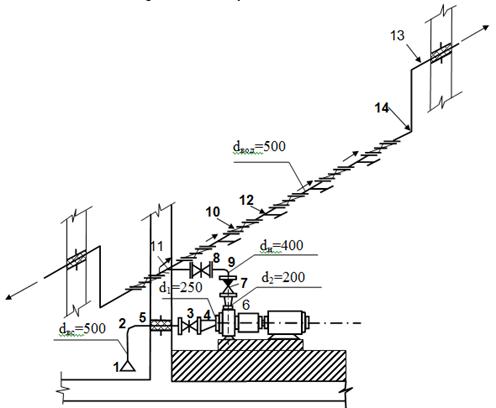

Рис. 3. Аксонометрична схема внутрішньостанційних комунікацій
для визначення опорів у всмоктувальних та напірних трубопроводах в середині
насосної станції з п’ятьма горизонтальними насосними агрегатами типу
СМ250-200-400
Номери опорів на схемі відповідні номерам опорів у таблиці 2.

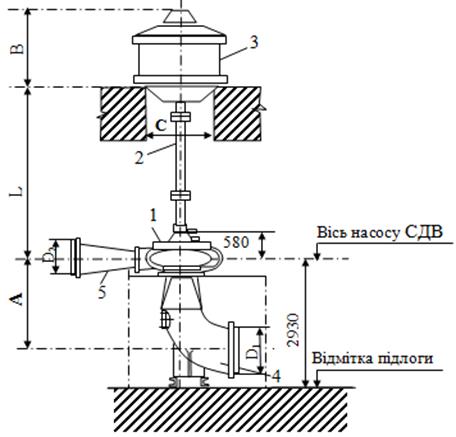

Примітка: Аксонометрична схема внутрішньостанційних
комунікацій вертикальних насосів типу СДВ і таблиця з обчислень опорів наведена
у додатку (див. рис. 8 і табл. 6.)
Втрати напору у всмоктувальних і напірних трубопроводах
визначаємо за формулами:
вс= Sвс ∙Q2 = 3,72∙(0,348)2=
0,45мн= Sн ∙Q2 = 15,45∙(0,348)2=
1,87м
Отримане розрахунком значення суми внутрішньостанційних втрат
напору у всмоктувальних та напірних сполучних лініях
∑hнс = (hвс + hн)
має бути не більше за суму цих величин, прийняту попередньо
при підборі насосів, а саме
∑ (hвс + hн) = 2,32м < менше
2,5 м,
де Sвс Sн - відповідні питомі опори
всмоктувальних і напірних сполучних лінях, визначаються як:
вс = ∑Ат·L+ ∑Ac ·ж, c2/м5,c=
0,0827/d4 ,
де Ат = f(d), c2/м6 - питомий опір
трубопроводу, який визначено по діаметру і матеріалу труб (таблиця 1); -
коефіцієнт, що залежить від діаметру за даним місцевим опором (таблиця 1.);-
довжина прямих ділянок труб в метрах (приймаєтся 3-5м);
ж - коефіцієнт цього місцевого опору;
Величини коефіцієнтів Ат, Ас і ж приводяться в таблицях
додатку 13 .
Розрахунок можна вести в табличній формі, табл.2.
Таблица 2. Визначення опорів у всмоктувальних та сполучних
напірних внутрішньостанційних трубопроводах
№ опорів
Найменування опір
Схема
Кількість n
Діаметр, d, мм
Ас, або Ат
ж або l
S=Ас·ж· n S= Ат·l
1. Всмоктувальна лінія
1
Вхід в трубу
500
1,32
0.2
0,264
2
Коліно
500
1,32
0.6
0,792
3
Засувка
500
1,32
0.2
0,264
4
Перехід звужений
250
21,1
0.1
2,11
5
Пряма ділянка
---
1
500
0,05784
5.0м
0,290
∑Sвс= 3,72с2/м5
2.Напірна лінія
6
Перехід розш.
400
3,23
0.25
0,808
7
Зворотній клапан
400
3,23
1.7
5,49
8
Засувка
400
3,23
0.2
0,646
9
Коліно
400
3,23
0.6
1,94
10
Засувка
500
1,32
0.2
1,32
11
Трійник з поворотом
500
1,32
1.5
1,98
12
Трійник транзитний
500
1,32
0.1
0,528
13
Пряма ділянка
---
1
500
0,05784
20м
1,1568
14
Коліно
500
1,32
0.6
1,584
∑Sн= 15,45с2/м5
. Побудова графіка спільної роботи насосів і водоводів
Характеристику трубопроводу будуємо методом підбора,
задаючись витратою Q1, Q2,… Qn і визначаючи
відповідний напір за рівнянням
Н = Нг + ∑hw
де Нг - геометричний напір насосів, дорівнює 12,44м; ∑hw
- загальні втрати напору у системі ∑hw = hвод
+hвс +hн +hзлив ;
S - загальній опір системи (водоводи, всмоктувальні та
сполучні напірні лінії в середині насосної станції), с2/м5.
Розрахунки доцільніше вести в табличній формі (див табл.2.3).
= Sвод + Sвс + Sн
=101,67+3,72+ 15,45 = 120,84с2/м5,
де Sвод = Ат·lвод = 101,67с2/м5,
Sвс = 3,72с2/м5 ; Sн =15,45 с2/
м5
Таблиця 3. Для побудови графіка спільної роботи насосів та
водоводів
№
Витрата
Q2вод , (м6/с2)
S, (с2/м5)
∑hw= 1,1·SQ2, (м)
Нг, м
Нпол=Нг +∑hw , (м)
Qвод, л/с
Q, м3/с
1
100
0,1
0,01
120,84
1,33
12,44
14,3
2
200
0,2
0,04
5,3
18,2
3
342
0,342
0,117
15,6
28,5
4
400
0,4
0,16
21,3
34,2
5
500
0,5
0,25
33,2
46,1
Аналіз графіка спільної роботи насосів і водоводів (рис.2.4.)
показує, що мінімальний режим водовідведення, при витраті води Q = 178л/с і
тиску Н=16,4м недоцільно забезпечувати підібраними насосами СМ250-200-400/4б,
оскільки подачу насоса Qмін = 178л/с він забезпечує при тиску Н =
37,5м, а в мережі необхідний при цьому тиск всього 16,4м, тобто різницю напору
(Н-Нмін)=37,5-16,4 =21,1м в години мінімального водоспоживання
необхідно глушити засувкою, це допускається, але в невеликих межах, коли Н/Нмін
буде не більш 1,2, а в нас відношення дорівнює 37,5/16,4 = 2,28 .
Для забезпечення економічної роботи насосної станції
необхідно для мінімального режиму водоспоживання підібрати інший насос з меншою
продуктивністю (або один з прийнятих насосів обладнати електродвигуном з
частотним приводом для можливості регулювання витрати насоса зміною частоти
обертання валу насоса). У кожному конкретному випадку вибирають варіант на
основу техніко-економічних розрахунків.
6. Визначення відмітки осі насоса - ▼ВН
Згідно СНиП на каналізаційних насосних станціях насоси слід
встановлювати під затокою.
Тому для нормальної роботи насоса його корпус розташовують на
0,3-0,5 м нижче рівня води в приймальному резервуарі, при якому включається
перший насос в роботу - Zвкл (див. мал. 2.5.)
вкл = Zmax - 0,2(n-1) = 48,56 - 0.2 (3 - 1) = 48,16м,max
= Zлот = 48,56м,
де: n - кількість насосів;
Відмітку осі насоса визначаємо за формулою:
ВН = Zвкл - 0,5 - h до осіагр = 48,16 -
0,5- 0,56 = 47,100м
де hдоосіагр - габарит насоса від верху корпусу до
осі насоса приймається по монтажному кресленню каталогу насосів
(табл.2.16.Додатку).
Відмітка підлоги машинного зала визначена за формулою:
м.з. = ВН - hагрдо низу - hф = 47,100- 0,7 =
46,400м.
ф - висота фундаменту для малих насосів не менше 0,25 м, для
середніх- (0,4-0,7м).
Глибина приймального резервуару для насосів типу СМ дорівнюєрез
= 1,5- 2,0 м. Приймаємо hрез =2,0м.
Тоді глибина машинного залу дорівнюєм.з. = 53,30 -
46,4 = 6,9м;
Геометричну висоту всмоктування визначаємо за формулою
Нs= 10-∆h- hвс - hн.п.ж
= 10-8,5-0,45-0,24= 0,81м;
Тоді відмітка осі насоса становить ВН = РВmin + Нs
= 46.56 + 0.81 = 47.37м, а розрахункова відмітка осі насоса дорівнює 47.100м,
тобто насос в змозі працювати, якщо у приймальному резервуару мінімальний
рівень води і насос працюватиме з позитивною висотою всмоктування.
Рис. 4. Графік паралельної работи 3-х насосів
СМ250-200-400/4б і двох водоводів
. Визначення потужності і підбір електродвигунів і
трансформаторів
Потужність електродвигунів визначаємо за формулою (13):
дв. = Кз · Nвал ;вал = Q1
· H1/(102 · з1) , кВт;
где Q1, H1, з1 -- параметри,
які приймаємо за графіком спільної роботи, при роботі 1-го насоса на два
водоводи (див.рис.2.4).
Кз -- коефіцієнт запасу, який дорівнює:
при: N до 100 кВт Кз = 1,2
> 100 кВт Кз = 1,1 вал = Q1
· H1/(102 · з1) = 272∙23/102∙0,64 = 96кВт ;
дв. = 96 ∙1,2 = 115 кВт,
Приймаємо (з табл.2.15.) електродвигун марки 4А315S4У3,
потужністю 160 кВт, потужність якого повинна дорівнювати, або перевищувати
розраховану.
Потужність трансформаторів визначаємо за формулою:
Р = (Кс · ∑Nуст)/( здв
· cos ц) + 10 = 0,85·3·160/0,85·0,93+10 = 526кВА,
де: Nуст - підсумкова потужність електродвигунів
без резервних;
Кс -- коефіцієнт попиту по потужності;
при двох електродвигунах - Кс = 0,9;
при трьох електродвигунах - Кс = 0,85;
при чотирьох - Кс = 0,8;
при п’яти - Кс = 0,7;
кВ·А додаємо на потреби насосної станції та допоміжне
обладнання (дренажні насоси, технічної води або ін.). Значення здв і
cos ц - беруться з технічних характеристик електродвигунів: попередньо можна
прийняти здв = 0,93; cos ц = 0,85.
Рис. 5. Схема для визначення відмітки осі насосу в залежності
від рівня води в приймальному резервуарі І, ІІ, ІІІ- рівень включення першого,
другого та третього насосу; І', ІІ', ІІІ'-
рівень вимкнення насосів.
До установки приймаємо 2 трансформатори, які знижують напругу
з 6кВ до 0,380кВ потужністю Р = 400кВ·А кожний.
При роботі одного трансформатора на все навантаження, на
випадок аварії, перевантаження трансформатора складе:
Кпер = 526/400=1,31 < 1,4 , що в межах норми.
Сучасні трансформатори випускають потужністю
-250кВ·А; 400-630; 750-1000; 1350-1800 кВ·А
. Визначення місткості приймального резервуару
Робоча місткість приймального резервуару - це об'єм, що
знаходиться між максимальним і мінімальним рівнями води в резервуарі. Для
прямокутної в плані підземної частини будівлі
р = Вр · Lр · hр,
де Вр і Lр - відповідно внутрішні
розміри ширини і довжини приймального резервуару, hр = Z max
- Zmin - робоча глибина приймального резервуару.
Для круглої в плані підземної частини станції можна приблизно
визначити так:
р = р·D2/8 ·hр , м3,
де D - внутрішній діаметр підземної частини будівлі насосної
станції, для насосів типу СМ (D = 12м при чотирьох насосних агрегатах типу СМ і
14м - більше 4-х насосних агрегатів СМ; для вертикальних насосів типу СДВ
діаметр підземної частини будівлі D =24м; hр - робоча глибина приймального
резервуару (прийнята для горизонтальних насосів hр = 1,5- 2,0м; для
вертикальних hр = 2,0-2,5м).
р = р·D2/8 ·hр = 3,14 х 142
х 2 = 153,0 м3
Мінімальна місткість повинна бути менше робочої , но не менше
п'яти- семі мінутної подачи одного насоса
min= 5·Q1/60,
1- подача одного насоса при його роботі на два водоводиmin
= 1080∙5/60 =90 м3,min < Wр.
. Складання специфікації
Специфікація складається для попереднього замовлення
виготовленого на заводах обладнання, для зручності читання креслень при
будівництві станції, монтажі обладнання і його експлуатації.
Специфікація складається на основне та допоміжне обладнання,
трубопровідну арматуру і вантажопідйомне обладнання.
В специфікації спочатку перераховуємо основні насоси, далі
допоміжне обладнання (це дренажні та технічні насоси), підйомне-транспортне
обладнання та запірна трубопровідна арматура (починаючи з найбільшого
діаметру). Можна додати контрольно-вимірювальні прилади.
Розміри зазначені у міліметрах. Висота строки приймається
8-10мм.
Трубопровідну арматуру підбираємо по табл.2.2- 2.4.
Позиція
Позначення
Найменування
Кількість
Маса д. кг.
Примітка
20мм
60мм
60мм
10мм 20мм
Рис. 6. Форма таблиці для складання специфікації
Таблиця 4. Специфікація
№
Позначка
Найменування
Кіл-ть
Маса од. кг.
Прим.
1
Завод «Уралгідромаш»
Насос від центр. СМ250-200-400/4б с дв.4А315S6У3
5
2069
3роб.+2рез
N=160 кВт
2
«Сігнал» м. Ріга
Насос консольний відцентровий К30/20
1роб+1рез
3
Московський
Дренажний насос
2
22
1роб+1рез
механічний з-д
ГНОМ10-10
4
Луцьккомунмаш
Решітка-дробарка РД-600
3
1800
2роб+1рез
5
Красногвардейський крановий завод ДОСТ7413-80Е

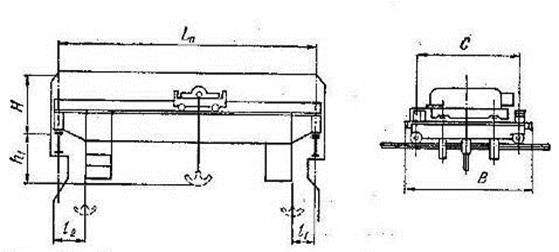

Кран підвесний ручний в/п 2т
1
469
6
-«-
Теж, в/п 3,2т
1
460
7
ДОСТ1106-80*
Таль ручна в/п 1т
1
39
8
ДОСТ22584-80*
Таль электрична
1
357
канатна в/п 2т
9
30ч914нж1
Засувка паралельна Д=500 Ру=0,6МПа
5
495
на всмок. лін.
10
30ч915бр
Засувка, Ду=500мм Ру=1,6МПа
6
899
на водов.
11
30ч906бр
Засувка, Ду=400мм Ру=1,0МПа
5
899
на напірн. лінії
12
КЗ44067
Клапан зворотний безударний фланцевий Ду=400
5
128
на напірн. лінії
13
Севастопольский электрорем. завод
Затвор щитовой 1000х1000
3
на каналі
10
ТК і деталі Т2092
Бак розриву струї сталевий зварний
1
104
На автоматизованих насосних станціях незалежно від діаметру,
трубопровідну арматуру слід проектувати з електроприводом. На всмоктувальній
лінії установлюють засувки для тиску Ру = 0,25 МПа, або Ру = 0,6 МПа, а на
напірних лініях - Ру = 0,6-2,5МПа. Тиск напірних трубопроводах визначають за
максимально можливого напору насосів (робота на закриту засувку). Трубопровідну
арматуру виготовляють для таких умовних тисків Ру: 0,25МПа; 0,4; 0,6; 1,0; 1,6;
2,5; 4,0; 6,4; 10,0; 16,0 МПа. Трубопровідну арматуру підбірають за діаметром
та тиском. Розташування за кожним з насосів зворотного клапана значно спрощуэ
автоматизацію увимкнення та вимкнення насосів. Звичайно, рекомендують
використовувати «безударні» клапани. Ці клапани мають меншу масу більш плавну
«безударну» посадку диску на сідло при закритті клапана. Технічні
характеристики клапанів подано в таблиці 4.
водовод всмоктувальний електродвигун гідравлічний
Список літератури
1. Карелин В.Н., Минаев А.В. Насосы и насосные станции.-М.:
Стройиздат,1986.-320с.
2. Залуцкий Э.В., Петрухно Л.И. Насосные станции.
Курсовое проектирование. - К: Выща школа,1987.-167с.
. Лобачев П.В. Насосы и насосные станции. -
М.:Стройиздат, 1990. - 320с.
. Водоснабжение. Наружные сети и сооружения. Нормы
проектирования: СНиП 2.04.02-84 Гос. Ком. СССР по делам строительства. М: ЦИТП
Госстроя СССР, 1985.
. Шевелев Ф.А., Шевелев А.Ф. Таблицы для
гидравлического расчета водопроводных труб. - М.: Стройиздат, 1984.
6. Николова Р.А. и др. Каталог насосного
оборудования. МУ . ОГАСА, 1999.- 109с.
7. Каталог насосов С.М. Рыбницкий насосный завод
Номенклатура выпускаемой продукции
8. Справочник по гидравлическим расчетам, под редакцией П.Г.
Киселева изд. 4-е, переработ. и доп. М., «Энергия», 1972.-312с.
Додатки
Таблиця 1. Розрахункові дані питомих опорів для сталевих,
чавунних та азбестоцементних труб та коефіцієнтів Ас Ас = 0,827/d4
Діаметр, мм
Труби сталеві Ат(с2/м6)
Чавунні труби Ат(с2/м6)
Азбестові цементні труби Ат(с2/м6)
Ас
50
3686
11540
6851
13232
100
172,9
311,7
187,7
827
150
30,65
37,11
31,55
163
200
6,96
8,09
6,9
51,5
250
2,19
2,53
2,227
21,1
300
0,847
0,949
0,914
10,2
350
0,373
0,4365
0,434
5,49
400
0,186
0,219
0,217
3,23
450
0,0993
0,1186
-
2,02
500
0,05784
0,06778
0,0714
1,32
600
0,02262
0,02596
0,212
0,637
800
0,0055
0,0057
0,0048
0,202
1000
0,0017
0,00175
0,0015
0,0827
1200
0,00065
0,00066
-
0,0399
1400
0,000292
-
-
0,0215
1600
0,000144
-
-
-
Таблиця 2. Технічні характеристики засувок з електроприводом
Розміри, мм
Ру, МПа
Позначення засувки, тип шпинделя
Потужність, кВт
Вага один., кг
Dу
L
Н
l
А
L1
100
230
685
405
262
-
1,0
паралельна, 30ч906бр, з висунутим шпинделем
0,18
75
150
280
805
405
337
-
0,18
112
200
330
1050
468
400
-
0,6
183
250
450
1185
468
460
-
0,6
242
300
500
1340
468
508
-
1,3
310
400
600
1690
468
620
-
1,3
500
450
600
1600
1,0
паралельна, 30ч915бр, шпиндель не висунутий
1,4
750
500
700
-
1,5
899
600
800
1750
603
895
620
1,6
1233
800
1000
2215
770
1185
710
2,2
2880
1200
1400
3295
820
1595
970
4,5
7810
200
230
-
0,6 0,25
клинова, шпиндель висунутий 30ч914нж1
186
400
310
1750
495
-
1,3
300
500
350
2265
602
-
2,2
495
600
390
2410
602
-
2,2
625
800
470
3290
604
-
3,0
1049
1000
550
2540
605
1352
-
0,25
клинова, 30ч925бр шпиндель не висунутий
3,0
2245
1200
700
2930
820
1685
-
5,2
4668
1400
900
3290
820
1810
-
7,5
5126
1600
1000
3490
820
1930 7,5
6225
1000
1200
2600
820
1390
1,0
клинова, 30ч930брМ шпиндель не висунутий
5,2
3523
1200
1400
2900
820
1596
5,2
7327
1400
1900
3600
820
1850
5,2
9109
1600
2200
3600
820
1850
5,2
9934
200
400
1225
495
-
2,5
клинова, шпиндель висунутий 30ч964нж
1,3
264
300
500
1590
565
-
2,1
560
400
700
1750
650
-
3,5
680
1000
1900
3835
820
1035
7,5
5060
500
700
1955
820
835
2,5
клинова, 30ч930брМ шпиндель не висунутий
7,5
1383
600
800
1955
820
835
575
7,5
1433
800
1000
2770
820
1190
860
7,5
3671
Таблиця 3. Технічні характеристики дискових поворотних
затворів
Розміри, мм
Потужність електродвигуна
Ру,МПА
Позначення умовне
Вага од.,кг
Dу
D
L
Н
100
52
-
1,0
МТР
7,5
150
62
-
13,5
200
90
-
29
300
400
220
500
0,18
1,0
ИА99044
180
400
565
240
515
0,6
228,5
600
780
300
815
1,3
445,5
800
1010
400
833
2,0
943
1000
1220
450
1023
3,0
1338
1200
1455
450
800
3,0
1,0
МА99016.03
2235
1400
1675
500
905
5,2
3793
1600
1915
675
950
7,5
4987
Примітка: Усі затвори -фланцеві, ИА та МА - затвори з
електроприводом, МТР- з ручним приводом.
Таблиця 4. Технічні характеристики зворотних без ударних
клапанів
Dу,мм
Довжина, мм
Тип клапана
Ру, МПа
Позначення умовне
Вага од.,кг
50
60
без ударний, фланцевий
1,6
КА44075
9,1
80
70
15,7
100
80
17,7
150
100
31,2
200
110
Л44075
41,4
250
120
52,5
300
130
1,0
КЗ44067
45
400
170
128
500
200
183
600
240
237
800
350
фланцевий з противагою
1,6
ПФ44003
808
1000
400
1176
300
450
з кінцями під приварку
4,0
ИА44078
78
400
500
130
600
650
360
Таблиця 5. Середньодобове водоспоживання у % по годинах доби
в залежності від годинного коефіцієнта нерівномірності водоспоживання
Години доби
% водоспоживання в залежності від коефіцієнта
нерівномірності водоспоживання
1,8
1,7
1,6
1,5
1,4
1,31
1,3
1,25
1,2
0-1
1,25
1,25
1,55
1,6
1,65
1,84
1,9
2,0
2,25
1-2
1,25
1,25
1,55
1,6
1,65
1,84
1,9
2,0
2,25
2-3
1,25
1,25
1,55
1,6
1,65
1,84
1,9
2,0
2,25
3-4
1,25
1,25
1,55
1,6
1,65
1,84
1,9
2,0
2,25
4-5
1,25
1,25
1,55
1,6
1,65
1,84
1,9
2,0
2,25
5-6
3,3
3,5
4,35
4,15
4,2
4,85
4,9
5,05
4,9
6-7
5,0
5,2
5,95
5,75
5,8
5,00
5,1
5,15
4,9
7-8
7,2
7,0
5,8
6,0
5,8
5,00
5,1
5,15
5,0
8-9
7,5
7,1
6,7
6,25
5,85
5,46
5,5
5,2
5,0
9-10
7,5
7,1
6,7
6,25
5,85
5,46
5,45
5,2
5,0
10-11
7,5
7,1
6,7
6,25
5,85
5,46
5,45
5,2
5,0 6,4
6,4
4,8
5,0
5,05
5,25
5,2
5,1
4,9
12-13
3,7
3,8
3,95
4,15
4,2
5,0
4,85
5,0
4,7
13-14
3,7
3,8
3,55
5,75
5,8
5,25
5,2
5,1
5,0
14-15
4,0
4,2
6,05
6,25
5,8
5,46
5,45
5,2
5,0
15-16
5,7
5,8
6,05
6,25
5,8
5,46
5,45
5,2
5,0
16-17
6,3
6,4
5,6
5,8
5,8
5,46
5,45
5,2
5,0
17-18
6,3
6,4
5,6
5,7
5,75
4,85
5,15
5,15
5,0
18-19
6,3
6,4
4,3
4,4
5,2
4,85
5,0
5,1
5,0
19-20
5,25
5,3
4,35
4,15
4,75
4,85
5,0
5,1
5,0
20-21
3,4
3,4
4,35
4,15
4,1
4,85
5,0
5,1
5,0
21-22
2,2
2,2
2,35
2,45
2,85
3,45
3,5
3,8
4,7
22-23
1,25
1,25
1,55
1,6
1,65
3,12
1,9
2,0
2,4
23-24
1,25
1,25
1,56
1,6
1,65
1,72
1,9
2,0
2,25
разом
100%
100%
100%
100%
100%
100%
100%
100%
100%
Рис. 8. Розрахункова аксонометрична схема всмоктувальних та
напірних трубопроводів насосної станції з пятьма вертикальними насосами типу
СДВ2700/26,5 (номер опорів на аксонометричній схемі відповідний номеру опорів у
таблиці 6.)
Таблиця 6. Визначення опорів у всмоктувальних та сполучних
напірних лініях
№
Найменування опору
Схема
Кіл-ть n
Діаметр, d, мм
Ас, або Ат
ж або l
S=Ас·ж· n S= Ат·l
1. Всасывающая линия
1
Вхід в трубу
800
0,202
0.2
0,0404
2
Коліно
500
1,32
0.6
0,792
3
Засувка
800
0,202
0.2
0,0404
4
Перехід звужений
700
0,344
0.1
0,034
5
Пряма ділянка
---
1
800
0,0055 Ат
2.0
0,011
∑Sвс=
0,92с2/м5
2. Напорная линия
6
Перехід розш.
600
0,637
0.25
0,159
7
Зворотній клапан
600
0,637
1.7
1,08
8
Засувка
600
0,637
0.2
0,127
9
Коліно
600
0,637
0.6
0,382
10
Засувка
800
0,202
0.2
0,162
11
Трійник з поворотом
800
0,202
1.5
0,303
12
Трійник транзитний
800
0,202
0.1
0,061
13
Пряма ділянка
---
1
800
0,0055 Ат
20
0,11
14
Коліно
800
0,202
0.6
0,242
∑Sн=
2,63с2/м5
Рис. 9. Зведений графік полів Q-H само всмоктувальних насосів
типу ВК, ВКС і ЦВ

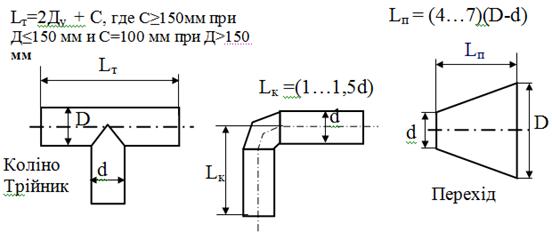

Рис. 10. Визначення розмірів фасонних частин
Фасонні частини Д < 500мм виготовляються монтажниками на
місті.
Рис. 11. Установлення консольного насоса типу СМ
Таблиця 7. Приведена висота атмосферного тиску в залежності
від розташування насосу над рівнем моря
Висота над рівнем моря в метрах
-600
0
100
200
300
400
500
600
700
800
900
1000
1500
2000
Атмосферний тиск, hа, м. вод. стовпа
11,3
10,3
10,2
10,1
10
9,8
9,7
9,6
9,5
9,4
9,3
9,2
8,6
8,4
Таблиця 8. Тиск насиченої пари води, hн.п., в
залежності від її температури
Температура води 0С
5
10
20
30
40
50
60
70
80
90
100
Тиск насиченої пари рідини, hн.п., метрів водяного
стовпа
0,09
0,12
0,24
0,43
0,75
1,25
2,02
3,17
4,82
7,14
10,33
Таблиця 9. Технічні характеристики вихрових само
всмоктувальних насосів ВКС та ЦМК
Марка
Подача, л/с
Напір, м
Потужність, кВт
Маса, кг
Габарити в плані, мм
Допустима вакууметрична висота всмоктування Ндопвак
ВКС 2/26
0,75-2,2
60-20
5,5
130
947х320
4
ВКС 4/24
1,58-4,3
70-20
7,5
166
1005х360
4
ВКС 5/24
2,38-5,4
70-20
10
180
1047х320
4
ВКС 10/45
5,0-11,1 30
315
1197х430
3
ЦМК16/27
4,4
27
4
136
2000х200
-
Таблиця 10. Технічні характеристики ручних кранів (кран-балки
рис. 12.)
Довжина крану L, м
Вантажопідйомність,т
Прогін, Lп, м
Розміри,мм
Номер двотавра підкранового шляху
h
Н
l2
С
В
Маса крана, кг
3,6
0,5
3
370
220
300
1000
1300
274
18
1
370
220
1000
274
18
2
610
280
1000
460
24
3,2
610
280
1000
469
24
5
755
340
1500
2000
633
30
6,6
0,5
6
370
220
300
1800
372
18
1
370
220
372
18
2
610
340
663
30
3,2
610
340
679
30
5
755
400
1800
2300
889
36
10,2
0,5
9
370
280
600
2100
562
24
1
370
280
562
24
2
610
400
940
36
3,2
610
400
961
36
5
755
490
2100
2600
1271
45
Рис. 12. Кран-балки підвісні: а - ручні, вантажопідйомністю
0,5-5,0т з висотою підйому 3-12м; б- електричні вантажопідйомністю 1-5т з
висотою підйому 6-18 м
Рис. 13. Кран мостовий електричний вантажопідйомністю 5-30т
Таблиця 11. Технічні характеристики підвісних кранів з
електроприводом (рис. 12.б)
Довжина крану L, м
Вантажопідйомність, т
Прогін, Lп, м
Розміри,мм
Номер двотавра
Маса крана, кг
Н+h
l1
l2
С
В
3,6
1
3
1120
660
300
1000
1350
18
590
2
1350
710
1000
1350
24
785
3,2
1635
750
1000
1365
30
1060
5
1910
900
1500
2095
30
1470
5,1
1
4,5
1125
660
300
1000
1350
18
695
2
1360
710
1000
1350
24
895
3,2
1645
750
1000
1365
30
1180
5
2010
900
1500
2095
30
1745
8,4
1
6,0
1125
660
1200
1500
1850
24
890
2
1360
710
1500
1850
30
1135
3,2
1705
750
1500
1865
36
1500
5
2010
900
1800
2395
36
2070
11,4
1
9,0
1245
660
1200
1800
2150
30
1070
2
1545
710
1800
2150
30
1465
3,2
1955
750
1800
2165
36
1995
5
2170
900
2100
2695
36
2530
Таблиця 12. Технічні характеристики мостових кранів з
електроприводом (рис. 13.)
Вантажопідйомність, т
Прогін, Lп, м
Розміри,мм
Маса крана, кг
Н
h1
l1
l2
В
С
5
11-32
1650
50
1100
300
5000 6500
3500 5000
13,6-33,3
17-10
10,5-34,5
1900
500
1200
1100
5508 5802
4400 5000
17-34,9
15/3
11-26
2300
600 100
2000 1000
1880 1120
5600
4400
20,5-34,4
20/5
10,5-25,5
2400
600 50
2250 1250
1950 1300
5600
4400
23-40,5
30/5
10,5-31,5
2750
400 300
2560 1600
1910 950
6300
5100
33,5-66
Примітка: в знаменнику вказані параметри допоміжнього крюка
Таблиця 13. Середні значення коефіцієнтів місцевих опорів - ж
Найменування опорів
Схема
Значення ж
Вхід у трубу без розширення
Перехід звужуваючий
Раптове розширення потоку
Перехід розширений (дифузор)
Трійник прямий з поворотом або хрестовина
Трійник прямий транзитний або хрестовина
Коліно 900
Засувка відкрита
Зворотний клапан
Витратомір
ж = 1
а)діафрагма
ж = 4
б)сопло Вентурі
ж = 1 - 2,75
в)труба Вентурі
ж = 0,7 - 1,9
Рис. 14.Монтажне креслення вертикальних насосів СДВ з
електродвигунами для перекачування стічної рідини: 1-корпус насоса; 2 - вал; 3
- електродвигун; 4- всмоктувальний патрубок; 5 - напірний патрубок;
Таблиця 14. Розміри вертикальних насосів типу СДВ з
електродвигунами
Визначення повного напору насоса
1
1
1
1
1
1
1
1
5
1
4
2
1
1
1
1
1
1
1
1
4
1
3
2
ж =0,5
(D-d)=100мм ж =0,2 (D-d)=150мм ж
=0,24
ж =1,0
ж=[(D/d)2 - 1]2, де ж= 0,1 при
(D-d)=50 ж = 0,2 при (D-d)=100 ж = 0,4 при (D-d)=200
ж= 1 - 2
ж=0,1 - 0,15
ж=0,6
ж=0,2
ж=1,5-2,5
А
L
B
C
D
D
Маса насосу, кг
Марка електродвигуна
Потужність, кВт
Частота обертан. об/хв
Напруга В
СДВ2700/26,5
2280
3620
2105
1100
700
500
3900
ВАН118/23-8
400
750
6000
СДВ4000/28
2075
4570
1870
1500
800
600
8000
ВАН143/36-16 ВАН143/46-16
500 630
375
6000
СДВ7200/29
2525
5700
1950
1900
1200
800
8750
СДВ2-143/34-12 ВАН143/51-12 СДВ2-143/51-12 ВДС215/41-12
800 1000 1250 1600
500
6000-10000
СДВ9000/45
2500
4760
3010
2200
1200
1000
10300
ВАН173/46-12
1600
500
6000
Рис. 15. Зведений графік полів Q-H горизонтальних насосів
типу СМ
Рис. 16. Монтажне креслення горизонтального насосу типу СМ250-200-400
Таблиця 15. Габаритні розміри насосів типу СМ
Маркування електронасосного агрегату
Типорозмір двигателя
L
L1
L2
L3
L4
L5
L6
L7
L10
L9
1
2
3
4
5
6
7
8
9
10
11
12
СМ 100-60-200/2
4А200М2
1433
195
80
465
1…8
70
125
142
1000
1238
СМ 100-65-200/2Е
В 200М2
1553
СМ 100-65-200а/2
4А180М2
1425
900
1220
СМ 100-65-200а/2-Е
В 180М2
1518
СМ 100-65-200б/2
4А180S2
1395
СМ 100-65-200б/2-Е
В 180S2
1473
СМ 100-65-200/4
4А112М4
1110
195
80
465
1…8
70
125
142
700
972
СМ 100-65-200/4-Е
В 11244
1238
СМ 100-65-200а/4
4А100/4
1053
СМ 100-65-200а/4-Е
В 100/4
11 8
944
СМ 100-65-200б/4
4А100S4
1023
СМ 100-65-200б/4-Е
В 100S4
1173
СМ 100-65-250/4
4А 132S4
1155
195
90
465
1…8
70
125
142
00
100
СМ 100-65-250/4-Е
2В132S4
1170
СМ 100-65-250а/4
4А112S4
1125
700
СМ 100-65-250а/4-Е
2В112М4
1165
СМ 100-65-250б/4
4А112М4
1125
СМ 100-65-250б/4-Е
2В112М4
1165
СМ 125-80-315/4
4А180S4
1425
105
220
1…8
70
125
800
1230 1212
СМ 125-80-315/4-Е
В180S4
1515
СМ 125-80-315а/4
4А160М4
1430
СМ 125-80-315а/4-Е
В1 SМ4
1505
СМ 125-80-315б/4
4А160S4
1300
СМ 125-80-315б/4-Е
В160S4
1440
СМ 250-200-400/6
4А280S6
2530
380
178
958
6…1
70
125
180
800
2315 2275
СМ 250-200-400/6-Е
В280S6
2500
СМ 250-200-400а/6
4А250М6
2315
СМ 250-200-400а/6-Е
В250М6
2450
СМ 250-200-400б/6
4А250S6
2275
СМ 250-200-400б/6-Е
В250S6
2400
В
В1
В2
В3
В4
Н
Н1
h
Маса, (кг)
13
14
15
16
17
18
19
20
21
720
620
560
-
-
1150
580
15
2065
2235
1815
2040
1770
1985
450
265
305
380
647
225
14
420
475
732
520
410
598
345
460
708
455
410
598
325
460
708
390
310
305
200
513
200
225
245
165
220
180
220
380
270
235
292
260
215
260
400
370
220
668
315
14
405
480
395
470
370
440
Таблиця 16. Загальні показники насосних агрегатів типу СМ
Маркування агрегату
Комплектуючий електродвигун
Параметри
Габаритні разміри
заміна насоса
Найменування
Потужність, кВт
Напір, Н, м
Подача,Q м3/ч
СМ 100-65-200/2
4А200М2У3
37
50
100
1678х310х535
СД 100/40
СМ 100-65-200а/2
4А180М2У3
30
40
90
1620х310х470
СД 50/56,СД 32/40
СМ 100-65-200б/2
4А180 2У3
22
32
70
1575х310х470
СД 160/45
СМ 100-65-200/4
4А112М4У3
5,5
14-12-10,5
35-62,5-75
1305х310х513
СД 50/10
СМ 100-65-200а/4
4А100/4У3 11,5-8,2-8
33-56-67
1248х310х513
СД 25/14
СМ 100-65-200б/4
4А100S4У3
3
8,4-6,3-5,4
30-50-60
1218х310х513
СД 16/10
СМ 100-65-250/4
4АМ132S4У3
7,5
24-20-18
10-50-60
1350х350х560
СД 80/18
СМ 100-65-250а/4
4АМ112М4У3
5,5
20,2-18,6,6-14
8-47-56
1320х350х560
СД 16/25
СМ 100-65-250б/4
4АМ112М4У3
5,5
16,5-13,5-11,5
6-44-54
1320х350х560
СД 16/10
СМ 125-80-315/4
4АМ180S4У3
22
34-32-29
10-80-116
1650х400х668
СД 80/32
СМ 125-80-315а/4
4А180М4У3
18,5
28-26-24
36-72,5-102
1650х400х668
СМ 125-80-315б/4
4А180S4У3
15
21-20-18,5
32-65-85
1610х400х668
СМ 200-150-500/4
4А315М4У3
200
85-80-78
130-400-450
3025х650х1165
СД 450/95-2
СМ 200-150-500а/4
4А315М4У3
160
75-64-62
120-380-430
2965х650х1165
СМ 200-150-500б/4
4А290S4У3
110
60-50-48
110-360-410
2880х650х1165
СМ 250-200-400/4
4А355S4У3
250
55-50-40
640-800-1000
3140х720х1155
СД 450/56
СМ 250-200-400а/4
4А315МУ3
200
47-43-33
626-680-870
3055х720х1155
СД 800/32
СМ 250-200-400б/4
4А315S4У3
160
32-35-22
600-665-850
2895х720х1155
СМ 250-200-400/6
4А280S6У3
75
26,5-23-18
215-640-680
2910х720х1155
СД 450/22,5
СМ 250-200-400а/6
4А250М6У3
55
23,2-19,5-16
190-500-680
2695х720х1155
СМ 250-200-400б/6
4А250S6У3
45
20-16,5-13,5
150-160-560
2655х720х1155
СМ 150-125-315/4
4А200/4У3
55
34,5-32-29,5
110-200-260
2180х517х775
СД 250/22,5
СМ 150-125-315а/4
4А200М4У3
37
22,5-26,5-24,5
95-175-230
2140х517х775
СМ 150-125-315б/4
4А180М4У3
30
22,5-20,5-19
80-145-195
2055х517х775
СМ 150-125-315/4
4А255М4У3
55
34,5-32-31,8
40-200-250
2167х517х818
СДС 80/32
СМ150-125-315а/4
4А200/4У3
45
27,5-26,5-26
35-185-230
2157х517х818
СМ 150-125-315б/4
4А200М4У3
37
21,5-20-19,5
25-170-210
2117х517х818
СД 160/10
4А160S6У3
11
12-10-9
76-160-195
1415х600х640
СД 160/10
В 160S6У3
11
1-10-9
76-160-195
1480х600х640
СД 160/10а
4А160S6У3
11
10,6-8,3-7,6
68-145-175
1415х600х640
СД 160/10а
В 160S6У3
11
10,6-8,3-7,6
68-145-175
1480х600х640
СД 160/10б
4А132М6У3
7,5
8,6-7,2-6,7
62-135-160
1320х600х640
СД 160/10б
ВАО-52-6У3
7,5
8,6-7,2-6,7
62-135-160
1455х600х640

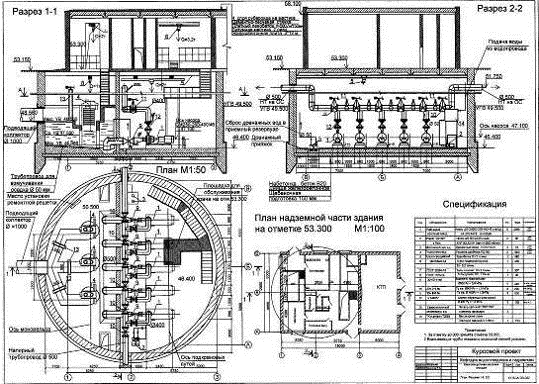

Рис. 17. Загальний вид креслення насосної станції: а) з
горизонтальними насосами типу СМ
Рис. 18. Розріз 2-2 насосної станції з насосами типу СМ

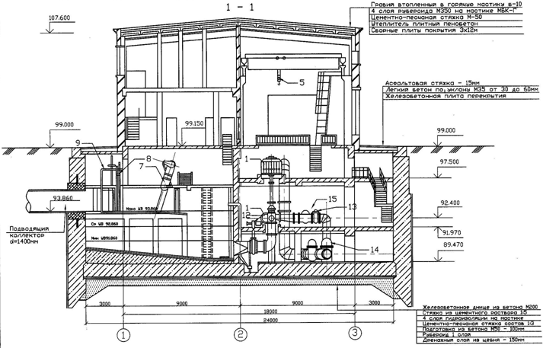

Рис. 19. Розріз 1-1 з горизонтальними насосами типу СМ
Рис. 20. Компоновка горизонтальних насосів типу
СМ250-200-400/4б в машинному залі

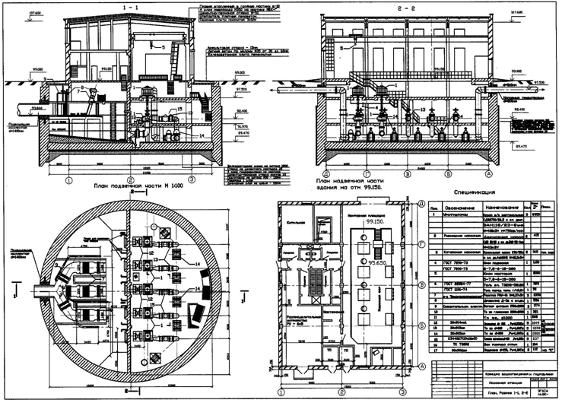

Рис. 21. креслення з вертикальними насосами
Рис. 22. Розріз 1-1 з вертикальними насосами типу СДВ
