5Сведения о линейном объекте с указанием наименования, назначения и месторасположения начального и конечного пунктов линейного объекта.

5.1Начальная точка проектируемой газотранспортной системы

Газопровод «Северный поток - 2» берет начало на побережье Финского залива в Кингисеппском районе Ленинградской области в точке разделения границ ответственности между компанией Nord Stream 2 AG и ПАО «Газпром».

Границей проектирования магистрального газопровода (МГ) «Северный поток - 2» и точками стыковки с МГ Грязовец – Славянская являются сварные стыки на 4 нитках газопроводов диаметром 700 мм за переходом 32”х 28” до площадки ДОУ в России (рисунок 5.1).

Сахнефтегаз Инжиниринг»

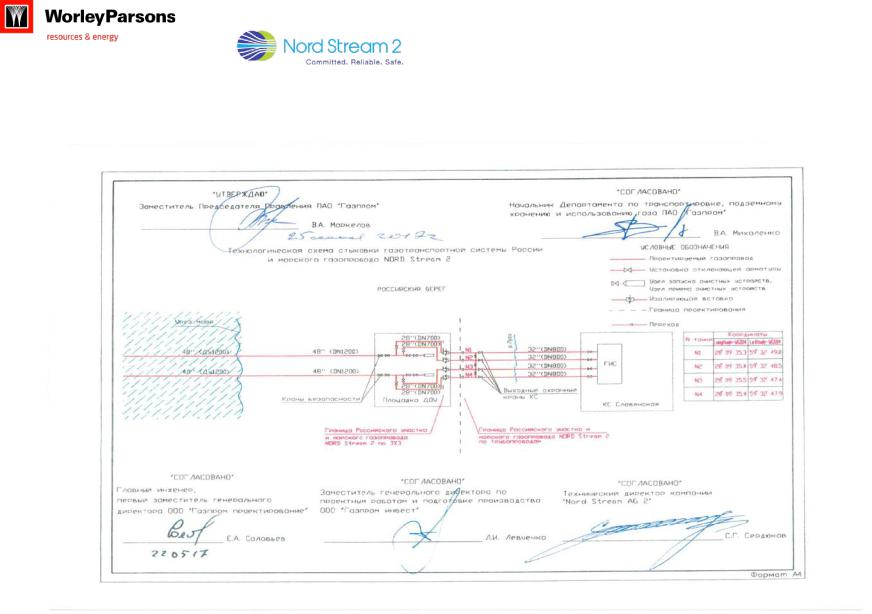

Рисунок 5.1 – Технологическая схема стыковки газотранспортной системы России и морского газопровода Nord Stream 2.

Сахнефтегаз Инжиниринг»

5.2Конечная точка проектируемой газотранспортной системы

Приемный терминал на побережье Германии в районе выхода на берег первой и второй ниток газопровода «Северный поток» вблизи города Грайфсвальд.

5.3Протяженность маршрутов транспортировки газа

Общая протяжённость трассы газопровода «Северный поток - 2» составляет около 1230 км, из них протяжённость трубопровода на российском участке составляет 118 км.

5.4Перечень проектируемых компрессорных станций по трассе проектируемого МГ

В проекте не предусматривается проектирование компрессорных станций.

5.5Назначение линейного объекта

Морской газопровод «Северный поток-2» предназначен для транспорта природного газа в объеме до 55 млрд. м3 в год из России в Германию через Балтийское море.

Более подробные сведения о проектируемом линейном объекте представлены в томах:

Том 3.7.1 0284.034.001.П.0001-ТКР7.1 (W-EN-ENG-PRU-RPD-819-030701RU-02); Том 3.7.2 0284.034.001.П.0001-ТКР7.2 (W-EN-ENG-PRU-RPD-819-030702RU-02).

Сахнефтегаз Инжиниринг»

6 Технико-экономическая характеристика проектируемого линейного объекта.

6.1Категория проектируемого линейного объекта

В соответствии с «СТУ на инженерные изыскания, проектирование и строительство объекта «Газопровод «Северный поток-2» (далее СТУ) и ГОСТ 54382-2011 п.5.3.3 по классу местоположения морской участок газопровода относится к классу местоположения 1. Береговой участок газопровода относится к классу местоположения 2.

Исходя из степени опасности, перекачиваемый продукт отнесен к категории D.

На этапе проектирования, монтажа и ввода в эксплуатацию для берегового участка морского трубопровода принят низкий КБ, на этапе эксплуатации – средний КБ.

В соответствии с ГОСТ 54382-2011 п.5.3.4 для проектируемого морского участка газопровода принимается нормальный класс безопасности.

6.2Протяженность и пропускная способность проектируемого линейного объекта

Расчетная суточная подача определена с учетом коэффициента использования пропускной способности, равного 0,9 (по аналогии с МГ «Северный поток - 1»):

─оценочный коэффициент надежности газопровода – 0,94;

─коэффициент расчетной обеспеченности – 0,98;

─коэффициент экстремальных температур – 0,98.

При равномерной подаче расчетная суточная подача газа на экспорт составит

167,43 млн м3/сут (55 млрд м3/год).

Протяженность трассы газопровода «Северный поток - 2» - около 1230 км. Протяженность трубопровода на российском участке составляет около 118 км, в том числе 4,082 км - береговой участок и 114 км – морской участок.

6.3Сведения об основных технологических операциях линейного объекта

На площадке запуска диагностических и очистных устройств (площадка ДОУ) будут выполняться следующие технологические операции:

−Запуск в морской газопровод диагностических и очистных устройств с использованием камер запуска;

−Открытие/закрытие подачи газа в морской газопровод;

−Подготовка (механическая очистка) газа перед транспортировкой через морской газопровод;

−Замер расхода и состава газа

−Измерения точки росы по углеводородам;

Сахнефтегаз Инжиниринг»

− Измерение точки росы по воде.

Всоставплощадкивходят2камерызапуска ДОУ,запорнаяарматура,фильтрыочистки газа, замерные устройства, обвязочные и магистральные трубопроводы с соединительными деталями и электроизолирующими вставками, предназначенными для разделения электрохимической защиты площадки ДОУ и линейной части.

Более подробные сведения о проектируемом линейном объекте содержатся в томах:

Том 3.7.1 0284.034.001.П.0001-ТКР7.1 (W-EN-ENG-PRU-RPD-819-030701RU-02); Том 3.7.2 0284.034.001.П.0001-ТКР7.2 (W-EN-ENG-PRU-RPD-819-030702RU-02); Том 3.7.3 0284.034.001.П.0001-ТКР7.3 (W-EN-ENG-PRU-RPD-819-030703RU-02).
