 - годовая трудоемкость СО;

=20424+16084+20188+1237=57933 (чел.-ч);

(чел.-ч)                              (2.20)

=0.425*0.45*106794=20424 (чел.-ч);

(чел.-ч)                                               (2.21)

=2.465*6525=16084 (чел.-ч);

(чел.-ч)                                              (2.22)

=9.945*2030=20188 (чел.-ч);

(чел.-ч)                                              (2.23)

=0.2*9.945*2*311=1237 (чел.-ч);

В формуле (2.20)  - коэффициент механизации - показывает снижение трудоемкости за счет механизации работ ЕО.

Величина  определяется соотношением:


=1-55/100=0,45;

в котором М - доля работ ЕО, выполняемых механизированным способом и приближенно принимаемая по данным табл. 2.2 . Для данного проекта принимаю за 65. Принимаю с = 0.2 .

Годовая трудоемкость по ТР подвижного состава определяется по формуле:

(чел.-ч)                                   (2.24)

 - годовая трудоемкость ТР подвижного состава;

=34803699/1000*2.65=92229 (чел.-ч);

Общий объем работ по ТО и ТР подвижного состава на АТП

определяется суммированием величин трудоемкостей, рассчитанных по формулам (2.19) и (2.24), т.е.:

(чел.-ч)                                   (2.25)

=57933+92229=150162(чел.-ч);

2.7 Определение годовой трудоемкости работ по объекту проектирования

(чел.-ч)                                 (2.29)

 - годовая трудоемкость отделения по ТР;

=2.3*92229/100=2121.2 (чел.-ч);

где  - количество процентов, выпадающих на долю постовых или участковых работ из общего объема работ по текущему ремонту, которое принимается по данным Приложения 1. Принимаю за 4.

2.8 Определения количества ремонтных рабочих в АТП и объекте проектирования

Общее технологически необходимое (явочное) количество ремонтных рабочих в АТП определяется по формуле:

(чел.)                        (2.30)

 - общее технологически необходимое (явочное) количество ремонтных рабочих в АТП;

=150162/2010=74.7 принимаю 74 чел.;

Ртр=Ттр/Фрм=2121/2010=1.05 принимаю 1(чел.);

В данной формуле под  следует понимать номинальный годовой фонд рабочего времени (рабочего места). Величину его следует принять из Приложения 2 методических указаний [1], она равна 2010 для данного проекта.

3. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

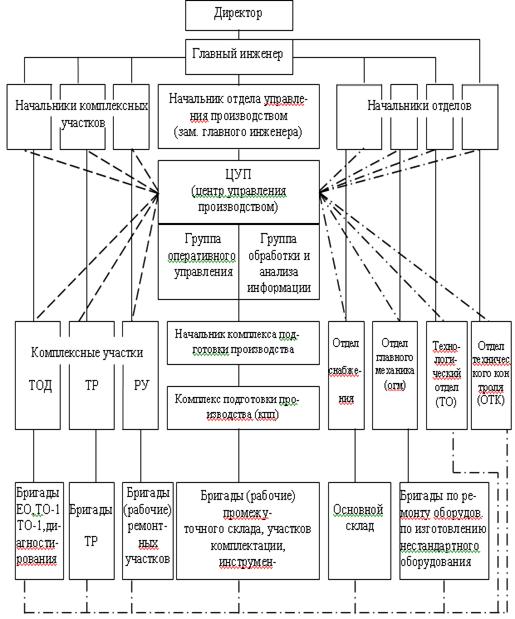

3.1 Выбор метода организации ТО и ТР на АТП

_________ Административное подчинение

Оперативное подчинение

Деловая связь

Методы организации производства ТО и ТР и его управления определяются быстрорастущими масштабами и сложностью современного производства. Технические службы предприятий, обеспечивающие выполнение ТО и ремонта, морально устаревают. Исследования показывают, что происходят большие потери рабочего времени из-за отсутствия производственных подразделений и отдельных исполнителей. Поэтому нужно внедрять новые методы управления на АТП. В настоящее время наиболее прогрессивным является метод, основанный на формировании производственных подразделений по технологическому признаку (метод технологических комплексов) с внедрением централизованного управления производством ЦУПа.

Основными организационными признаками этого метода являются:

) Чёткое разделение административных и оперативных функций между руководством и персоналом.

) Сбор, обработка и анализ информационных ресурсов и объёмов работ, подлежащих выполнению и осуществлению в целях производства и его деятельности.

) Организация производства ТО и ремонта автомобилей, основанная на технологическом принципе формирования производственных подразделений. При этом каждый вид из технических воздействий осуществляется специальной бригадой или участками.

)Объединение производственных подразделений, выполняющих однородные работы в производственные комплексы.









Оперативное подчинение

Административное подчинение

Управление карбюраторным отделением проходит через начальника комплекса РУ, который отдает приказы мастеру участка ТР, имеющему оперативное подчинение ЦУП.

3.2 Схема технологического процесса в карбюраторном участке

























3.3 Выбор режима работы производственных подразделений

Под режимом работы производства понимается продолжительность и время работы различных подразделений АТП. Он определяется режимом работы подвижного состава на линии, величиной производственной программы, численностью постов ТО и ТР, обеспеченностью технологическим оборудованием и производственными помещениями.

Режимы работы ЕО и ТО-1, поскольку они, как правило, приводятся в межсменное время, устанавливаются по результатам анализа графика работы подвижного состава на линии и времени их пребывания на АТП. ТО-2 также целесообразно проводить в межсменное время, так как это позволяет значительно повысить коэффициент технической готовности автомобилей. При работе производства в одну первую смену достигается наилучшее использование рабочего времени специалистов, однако в это время также требуется и наибольшее количество автомобилей на линии.

Ремонтные участки при наличии оборотного склада практически не зависимы от работы автомобилей на линии, поэтому наиболее эффективно они могут работать в первую смену.

Производственные подразделения














2 4 6 8 10 12 14 16 18 20 22


Ч А С Ы

Рабочие смены

III

I

II

Пром. склад










Ремонтный цех





Зона ТР










Зона ТО-2





Зона ТО-1





Посты Д-1, Д-2





Зона ЕО










Авто на линии










Рис. 1. Совмещенный график работы производства АТП

Карбюраторный участок работает по шестидневной рабочей неделе. Рабочих дней в 2010 году - 365. Участок работает в три смены. Начало рабочей смены в 800. Рабочий день в карбюраторном отделении заканчивается в1700 с учетом времени на уборку отделения. Длительность рабочей смены - 8 часов.

.4 Подбор технологического оборудования

Подбор технологического оборудования, технологической и организационной оснастки для карбюраторного участка осуществляется с учетом рекомендаций типовых проектов рабочих мест на АТП, Руководства по диагностике технического состояния подвижного состава и табеля гаражного технологического оборудования.

Таблица 3.3 Технологическое оборудование карбюраторного участка

Наименование

Тип или модель

Размеры в плане, мм

Количество

Общая площадь, м2

Стенд для регулировки карбюраторов

КС-120

450х450

1

0,16

Ванна для мойки деталей

-

640х510

1

0,3

Электрический наждак

ОШ-1

500х560

1

0,25

Сверлильный станок

Р 175

710х390

1

0.21

Всего

-

-

-

0.92


Таблица 3.4 Организационная оснастка

Наименование

Тип или модель

Размеры в плане, мм

Количество

Общая площадь, м2

Верстак


1500х640

3

0.9

Умывальник

-

1

0.2

Секционный стеллаж

-

840х495

1

0,32

Конторский стол

-

840х550

1

0,4

Стол для приборов


1500х790

1

2.1

Ящик для отходов

-

500х500

1

0,25

Ларь для обтирочных матерьялов

Собств.изгот

500х500

1

0,25

Шкаф

24.4

1000х500

1

0,5

Урна для отходов

Собств.изг

500х500

1

0.25

Всего



11

5.17


Таблица 3.5 Технологическая оснастка

Наименование

Модель, тип, марка или ГОСТ

Количество

Прибор для проверки топливных насосов.

ИД-У

1

Прибор для проверки карбюраторов.

Карат-4

1

Огнетушитель.

ОУ-3


Часы настенные.

-


Настольный телефон.

-


Пневматическое зажимное приспособление

-



3.5 Расчет производственной площади карбюраторного участка

Производственная площадь карбюраторного участка рассчитывается по формуле:

,                                             (3.8)

где Fцех - площадь цеха, м2;

fоб - площадь горизонтальной проекции технологического оборудования и организационной оснастки, м2. Принимается по данным таблицы …

Kn - коэффициент плотности расстановки оборудования, принимается из табл. 3.4.

 м2

Коэффициент плотности расстановки оборудования (расположения постов)

4. ТЕХНИКА БЕЗОПАСНОСТИ


Для обеспечения безопасности труда необходимо обеспечить безопасность производственного оборудования и технологических процессов. Для этого имеющийся инструмент, технологическое оборудование должны соответствовать требованиям стандартов системы безопасности труда (ССБТ), норм и правил по охране труда и санитарным нормам. С целью обеспечения электробезопасности все технологическое оборудование с электроприводом должно быть надежно заземлено. Сопротивление заземления должно быть не более 4 Ом. Проверка сопротивления заземления и изоляции производится с периодичностью один раз в год.

При работе на асфальтобетонном полу у верстака для предупреждения простудных заболеваний и защиты от поражения электрическим током у верстака располагают деревянную решетку. Расстояния между верстаками принимают в зависимости от габаритных размеров и схемы расположения в соответствии с ОНТ-01-86. Устанавливать верстаки вплотную у стен можно лишь в том случае, если там не размещаются радиаторы отопления, трубопроводы и прочее оборудование. Верстаки для выполнения разборочно-сборочных работ, чтобы было удобно работать, подгоняют по росту работающего с помощью подставок под верстак или подставок под ноги. Рабочую поверхность верстака покрывают листовым металлом или линолеумом, в зависимости от видов выполняемых работ.

Все рабочие места должны содержаться в чистоте, не загромождаться деталями, оборудованием, инструментом, приспособлениями, материалами. Детали и узлы, снимаемые с двигателя при ремонте, должны аккуратно укладываться на специальные стеллажи или на пол.
