Материал: Проектирование тепловой сети жилого района

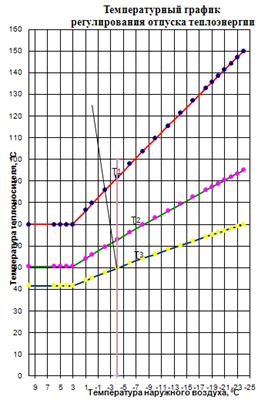

На основании вышеизложенных формул, построен температурный график регулирования отпуска теплоты.

Рисунок 1 - Температурный график

3. Выбор насосного оборудования

3.1 Выбор сетевых насосов

Требуемый расход сетевой воды Gсв=975,84 т/ч.

Требуемый напор согласно пьезометрическому графику с учетом гидравлического сопротивления источника теплоты (в проекте приняли ∆Нист= 20 м.в.ст. - это гидравлическое сопротивление водогрейного котла) − Нсн =72 м. в.ст.

Выбираем 2 сетевых насоса с параллельным подключением (1 - рабочий, 1 - резервный, рисунок 1) марки СЭ 1250-70-11 /4/:

подача 1250 м³/ч;

напор 70 м;

мощность 315 кВт.

Рисунок 2 - Насос СЭ 1250-70-11

3.2 Выбор подпиточных насосов

Расчетный расход воды, м³/ч, для подпитки тепловых сетей следует принимать в открытых системах теплоснабжения - равным расчетному среднему расходу воды на горячее водоснабжение с коэффициентом 1,2 плюс 0,75% фактического объема воды в трубопроводах тепловых сетей и присоединенных к ним системах отопления, вентиляции и горячего водоснабжения зданий.

Определяем расход воды на подпитку  т/ч, по формуле:

где Vут - расход воды на утечки, т/ч;- расход воды на ГВС, т/ч.

где Vm.c. - расход воды в тепловой сети, т/ч;c-мы - расход воды в системе, т.

где Qобщ - общая тепловая нагрузка, МВт.

Требуемый напор согласно пьезометрического графика Нд = 42 м в. ст.

Выбираем 3 подпиточных насоса (2 - рабочих, 1 - резервный) марки

НКУ - 250-32 /3/: производительность 250 м³/ч; напор 32 м.; мощность электродвигателя 45 кВт.

3.3 Выбор баков аккумуляторов
