Материал: Проектирование постов мойки легковых автомобилей

Параметры легкового автомобиля представлены на рисунке 16.

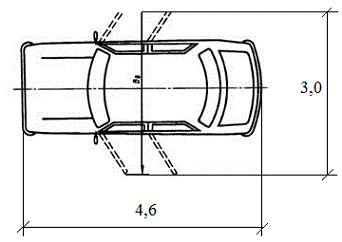

Рисунок 16 - Параметры легкового автомобиля

Ширина легкового автомобиля с открытыми дверями - 3,0 м.

Длина - 4,6 м.

Принимаем размер моечного поста (В х Ш х Г)- 5 х 5 х 6 метров.

3. РАСЧЁТНО-КОНСТРУКТОРСКАЯ ЧАСТЬ

На основании расчётов площади поста мойки автомобилей, проведенных в п. 2.2, выполняем чертеж.

Участок поста мойки автомобилей общей площадью 45,0 м2 включает в себя: бокс для мойки автомобилей 30,0 м2 и помещение для оборудования 15,0 м2. Разработанное планировочное решение поста мойки легковых автомобилей представлено на чертеже и экспликация помещений в таблице 6.

Таблица 6 - Экспликация помещений

4. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ

Работа моек самообслуживания связана с использованием активных чистящих веществ, поэтому государством к ним предъявляются строгие требования по безопасности, нарушение которых грозит весомым штрафом или даже закрытием. В большинстве случаев при соблюдении правил, процедура ничем не угрожает здоровью клиента. Более того, мойки самообслуживания также проектируются с учетом требований по экологии - на них устанавливаются специальные системы многоуровневой очистки, благодаря которым использованная и очищенная от грязи и химии вода частично попадает в канализацию, а частично используется снова.

При установке автомобиля на пост мойки необходимо надежно затормозить его ручным тормозом или подложить упоры под колеса. Мыть автомобиль с работающим двигателем не разрешается.

На посту мойки автомобилей не допускается:

мыть агрегаты, узлы и детали легковоспламеняющимися жидкостями (бензином, растворителями и тому подобным);

хранить легковоспламеняющиеся и горючие жидкости, кислоты, краски, карбид кальция и так далее;

загромождать выходы из помещений (материалами, оборудованием, тарой и тому подобным);

хранить порожнюю тару из-под топлива, смазочных материалов и антифриза.

Нельзя держать пистолет мойки ближе 30 см от автомобиля.

Запрещается направлять струю воды на людей, животных и на панель управления.

Не допускается:

оставлять оборудование на пути движения транспортных средств;

применять бензин для протирки транспортных средств и мойки деталей.

Уборку и очистку салона автомобиля производить пылесосом. Применение легковоспламеняющихся жидкостей для уборки и очистки салона не допускается.

При работе с высоко расположенными поверхностями автомобилей следует применять устойчивые специальные подставки, использовать случайные подставки и подкладки не допускается.

Требования безопасности в аварийных ситуациях.

При обнаружении дефектов оборудования, представляющих опасность для жизни людей, немедленно остановить работы, по возможности отключить электрооборудование от электросети, принять меры к ликвидации аварии.

Если несчастный случай произошел, оказать медицинскую помощь пострадавшему, при необходимости вызвать «Скорую медицинскую помощь». Поставь в известность о случившемся руководство предприятия.

Работники предприятия обязаны знать сигналы оповещения о пожаре, место нахождения средств для тушения пожара и уметь ими пользоваться. Не допускается использовать пожарный инвентарь для других целей и загромождать проходы и доступ к противопожарному оборудованию.

При возникновении пожара в самой электроустановке или вблизи нее, в первую очередь, до прибытия пожарных следует произвести отключение электроустановки от сети. Если это невозможно, то перерезать провода(последовательно, по одному) инструментом с изолированными ручками.

При тушении пожара в первую очередь, следует гасить очаг воспламенения. При пользовании пенным огнетушителем направляйте струю под углом 40-45º во избежание разбрызгивания жидкости. Тушение начинайте с одного края, после чего последовательно перемещайтесь к другому краю очага воспламенения.

При необходимости нужно организовать эвакуацию людей из опасной зоны.

В условиях задымления и наличия огня в помещении, передвигайтесь вдоль стен, согнувшись или ползком, для облегчения дыхания рот и нос прикройте платком (тканью), смоченной водой; через пламя передвигайтесь, накрывшись с головой верхней одеждой или покрывалом, по возможности облейтесь водой, загоревшуюся одежду сорвите или погасите, а при охвате огнем большей части одежды, плотно закатайте работника в ткань (одеяло, кошму), но не накрывайте с головой.

При поражении электрическим током как можно быстрее освободите пострадавшего от действия тока, т.к. продолжительность его действия определяет тяжесть травмирования. Для этого быстро отключите рубильником или другим отключающим устройством ту часть электроустановки, которой касается пострадавший.

Оказание доврачебной помощи.

Ранения. Ссадины, уколы, мелкие ранения смажьте йодом иди бриллиантовой зеленью и наложите стерильную повязку или заклейте полоской липкого пластыря. При большой ране наложите жгут, смажьте кожу вокруг раны йодом и перевяжите чистым марлевым бинтом или стерильным бинтом из индивидуального пакета.

Остановка кровотечения. При остановке кровотечения поднимите раненую конечность вверх или расположите поврежденную часть тела (голову, туловище ит.д.) так, чтобы они оказались на возвышении, и наложите тугую давящую повязку. Если при артериальном кровотечении (течет алая кровь пульсирующей струей) кровь не останавливается, наложите жгут или закрутку. Жгут (закрутку) затягивайте только до остановки кровотечения. Время наложения жгута отметьте на бирке, бумажке и т.д. и закрепите ее на жгуте. Жгут разрешается держать затянутым не более 1,5-2 часов.

Ушибы. При ушибах наложите тугую стягивающую повязку и применяйте холодные примочки. При значительных ушибах туловища и нижних конечностей пострадавшего доставьте в лечебное учреждение.

Ушибы в области живота ведут к разрывам внутренних органов. Немедленно доставьте пострадавшего в лечебное учреждение при малейшем подозрении на это. Таким больным не давайте пить и есть.

Вывихи. При вывихе обеспечьте неподвижность поврежденной конечности, наложите шины, не изменяя того угла, который образовался в суставе при вывихе. Вывихи должны вправлять только врачи. При доставке в медицинское учреждение пострадавшего уложите на носилки или в кузов автомобиля, а конечность обложите валиками из одежды или подушек.

Повреждение глаз. При засорении глаз промойте их 1% раствором борной кислоты, струей чистой воды или влажным ватным (марлевым) тампоном. Для этого голову пострадавшего положите так, чтобы можно было направить струю (от наружного) угла глаза (от виска) к внутреннему. Не трите засоренный глаз.

При попадании брызг кислоты и щелочи в глаз промойте его в течение 5 минут чистой водой. После промывки на глаз наложите повязку и отправьте пострадавшего к врачу.

Въезд на территорию мойки разрешен транспортным средствам массой до 3,5 тонн и высотой до 3,2 метра.

Необходимо высадить пассажиров из салона автомобиля до въезда на пост мойки.

На каждой мойке самообслуживания должны быть установлены плакаты с инструкциями по мойке автомобиля.

5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

.1 Расчет единовременных затрат на оборудование для поста мойки автомобилей

Единовременные затраты на приобретение оборудования (З) для участка мойки автомобилей рассчитываются по следующей формуле:

Зобор=Cоб+Змт,          (1)

где Cоб-стоимость нового оборудования;

Змт- затраты на монтаж и транспортировку нового оборудования.

Проводим расчет стоимости оборудования (таблица 7).

Таблица 7- Расчет стоимости оборудования для однопостовой автомойки

Из данных таблицы 7 общаястоимость оборудования составят 820000 рублей

Затраты, учитывающие транспортно-заготовительные расходы, будут составлять 10% от общей суммы стоимости оборудования.

Транспортно-заготовительные расходы равняются:

Зт= 820000 х 0,10= 82000 руб.

Монтаж и установка оборудования составят 40% от общей суммы стоимости оборудования и его транспортировки,и равняется:

Зм= (820000 + 82000) х 0,40= 360800руб.

Тогда общие затраты на приобретение и монтаж оборудования составят:

Зобор=820000 + 82000 + 360800 =1262800 руб.

Амортизация оборудования определяется на основании действующих норм на данном предприятии.

А = Соб·Нам/100%       (2)

где Соб- стоимость оборудования (руб.)

Нам - норма амортизационных отчислений. Примем норму амортизационных отчислений - 6%, тогда

А = 1262800 ·6/100 = 75768 руб.

.2 Расчет себестоимости мойки легкового автомобиля

Затраты на электроэнергию

Расходы на электроэнергию включают в себя затраты на освещение и на работу электрических двигателей оборудования.

Годовой расход силовой энергии, кВт∙ч рассчитывается по формуле:

обор=Wуст∙ФРВ∙Кз∙Кс / Кп∙Кпд,  (3)

где Wуст - суммарная установленная мощность оборудования, кВт;

ФРВ - действительный годовой фонд рабочего времени оборудования, ч. (350 дней круглосуточно);

Кз- коэффициент загрузки оборудования (0,6-0,9);

Кс - коэффициент спроса (0,15-0,25);

Кп- коэффициент, учитывающий потери в сети (0,92-0,95);

Кпд- коэффициент, учитывающий потери в двигателе (0,85-0,9).

Расчет суммарной установленной мощности оборудования поста мойки автомобилей представлена в таблице 8.

Таблица 8-Суммарная установленная мощность оборудования поста мойки

Подстановкой значений в формулу (5.5) рассчитываем годовой расход силовой энергии:

обор= 10,8 ∙ 8400 ∙ 0,6 ∙ 0,20/0,95 ∙ 0,9 = 12733 кВт.

Годовой расход электроэнергии на освещение, рассчитывается по формуле:

осв=R∙Т∙F, (4)

где Qосв - общая световая мощность ламп;

R - норма расхода электроэнергии, Вт/кв.м.ч, при расчете принимается равной 15-20 Вт на 1 кв. м. площади пола;

Т- продолжительность работы электрического освещения в течение года, (принимается в среднем 2100 ч);

F - площадь пола участка, кв. м. Согласно п. 3 работы F = 30 кв.м.

Подстановкой значений в формулу (4) получаем:

осв= 20∙2100∙30 = 1260 кВт

Общая сумма затрат на электроэнергию, руб.;

Зосв = (Сэл +Qосв)∙Цэн,       (5)

где Цэн - стоимость 1 кВт∙час по состоянию на 01.01. 2017г. составляет - 3,30 (руб.).

Зосв =(12733 + 1260) ·3,30 = 46177 руб.

Общая сумма затрат на электроэнергию составит 46177 руб.

Затраты на водоснабжение

Затраты на водоснабжение включают затраты на производственные нужды, бытовые и прочие.

Норма воды на бытовые нужды составляет 40 л на одного человека в смену и 1,5 л на кв.м. площади; прочие нужды - 20% от расхода на бытовые нужды.

Расход воды на бытовые и прочие нужды:

где Nяя - число явочных рабочих человек

Др - дни работы подразделения

1,2 - коэффициент, учитывающий расход воды на прочие нужды

в.б.пр. = (40∙3+1,5∙30) ∙1,2∙350 = 69300 л.

Затраты на водоснабжение, руб:

Св(х\г) = Цв ∙ Qв.б.пр  (6).

Св = Св(х) ∙ Св(г)         (7).

где Цв - стоимость холодной воды, руб. Цв = 27,56 руб. за 1000 л.

Стоимость горячей воды, руб. 46,6 руб. за 1000 л.

Принимаем потребление холодной воды за 70%, горячей за 30%.

Св(х) =69300∙0.7∙27,56/1000 = 1336,94 руб.

Св(г) =69300∙0.3∙46,6/1000 = 968,81 руб.

Св =1336,94 + 968,81 = 2305,75 руб.

Для нужд мойки в очистные сооружения каждый месяц будет заливаться по 3 куб.м воды. Стоимость 3 куб.м составляет 82680 руб.

Годовые затраты на водоснабжение составят 84985,75 рублей.

Затраты на отопление

Затраты на отопление определяются по формуле:

Сот=qнорм×V ×Цот       (8)

где qнорм- норматив расхода тепла, гкал/м3 год, принимается 0,053 гкал/м3·год;

V - объём отапливаемого помещения м3;

Цот- стоимость 1 гкал, руб на 1000м3(на 01.01.2017 принимаем 953,93 руб.).

При высоте потолков 5 м объем отапливаемого помещения составит:

= 30∙5 = 150 м3;

Сот=0,053∙150∙953,93=7583,74 руб.

Прочие расходы

Их планируют в размере 20% от суммы вышеперечисленных накладных расходов.

Годовые затраты на электроэнергию, водоснабжение, отопление и амортизацию поста мойки представлены в таблице 9.

Таблица 9 -Годовые затраты на электроэнергию, водоснабжение, отопление, амортизацию
