Материал: Проектирование постов мойки легковых автомобилей

По-настоящему эффективная работа поста мойки автомобилей требует профессионального оборудования, высокой надежности.

Оборудование для мойки автомобилей подразделяется на общее и специальное.

К общему относят площадки и различного типа канавы (боковые и межколейные узкого типа, широкие с колейным мостиком), эстакады и подъемники. Посты разделяются водонепроницаемой перегородкой. Дверной проем может иметь гибкую завесу для автоматического ограждения моечной камеры после въезда и выезда автомобиля.

Специальное оборудование разделяется в зависимости от способа мойки и типа автомобиля. Мойка может быть ручной (шланговой), механизированной, автоматизированной и комбинированной.

В приложении Б представленаклассификация оборудования для мойки автомобилей.

Выбор оборудования для мойки осуществляют на основе таких технических характеристик, как максимальное давление воды на выходе (в атмосферах или барах), максимальный поток воды или ее потребление в единицу времени (л/ч или л/мин), максимальная температура воды на входе, максимальная температура воды на выходе (для моек с автономным подогревом), потребляемая мощность, габаритные размеры и масса.

Для мойки легковых автомобилей в большинстве случаев достаточно давления 100-150 бар при потоке воды 450-900 л/ч. Большее давление может привести к повреждению лакокрасочного покрытия автомобиля и внешних деталей, а также узлов и частей двигателя. Поэтому на предприятии автосервиса нет смысла использовать мойки, имеющие давление 200 бар и выше. Применение аксессуаров для ручных моек высокого давления значительно сокращает время мойки автомобиля, что немаловажно с коммерческой точки зрения.

Бесконтактная мойка (при помывке не используются всякого рода тряпки, губки) все шире распространяется в последнее время. На первом этапе производят очистку поверхностей автомобиля от крупных загрязнений струей воды высокого давления; на втором этапе с помощью специального аппарата низкого давления - пеногенератора- наносят химический состав на поверхности кузова, который за 3-5 мин растворяет химические отложения и грязь.

Сушка - завершающий этап мойки автомобиля. На поверхность машины наносится специальный воск, вакса, образующие тонкую водоотталкивающую пленку. Это позволяет собирать воду в крупные капли. Мощный поток воздуха из вентиляторов сдувает капли воды с поверхности автомобиля.

Для всех трёх типов автомоек требуется специальная система очистки и рециркуляции воды. Установка очистки и рециркуляции воды является агрегатом, работающим в автоматическом режиме, и предназначена для очистки сточных вод от автомобильных моек и моечных аппаратов высокого давления.

Основные задачи, выполняемые данным агрегатом:

Применение данной системы позволяет экономить до 85% воды за счет её очистки и повторного применения.

Система, помимо очистки воды, позволяет удалять неприятные запахи, вызванные наличием бактерий в воде.

Очищенную воду рекомендуется использовать при предварительном и основном циклах мойки с последующим споласкиванием автомобиля чистой водой.

На базе этой системы возможно конструирование многопостовых моющих систем.

Таким образом, для проекта выбираем мойку самообслуживания. Это обусловлено отсутствиемв Рыбинске конкуренции на данный вид автомойки и отсутствием сложных проектных работ и крупных затрат на строительство автомойки.

Пользование мойкой самообслуживания сэкономит время и деньги хозяина авто (особенно, если пользоваться мойкой можно будет круглосуточно). Владельцы автомобилей получат возможность самостоятельно ухаживать за машиной. На мойке самообслуживания будет все необходимое для качественной помывки авто, включая спецодежду и моющий инвентарь.

.2 Расчет и подбор технологического оборудования для поста мойки легковых автомобилей

Для поста мойки легковых автомобилей в автотехцентре «Drive» была выбрана бесконтактная мойка самообслуживания и подобранно современное оборудование.

Принцип работы на мойках самообслуживания.

Приехав на автомойку, работающую по принципу самообслуживания, все, что необходимо клиенту подвести свой автомобиль в бокс, внести плату в специальный автомат, выбрать нужную опцию очистки и выполнить работу с помощью шланга и пистолета. Работа оборудования практически полностью автоматизирована, автовладельцу лишь необходимо направлять струю воды с моющим средством и переключать режимы мойки. Вода под высоким давлением легко справляется с поверхностными загрязнениями, активная пена в одно мгновенье растворяет въевшуюся грязь, а жидкий воск помогает высушить поверхность без разводов, не используя при этом воздушного потока.

Практика показывает, что 10 минут вполне хватает для качественного удаления подавляющего большинства загрязнений.

В стандартный набор опций моек самообслуживания входят следующие процедуры:

предварительная мойка пеной для размягчения грязевого налета с целью его последующего удаления;

основная мойка, предназначенная для очистки автомобиля от загрязнений с помощью моющего раствора, подаваемого под большим давлением;

ополаскивание (промывка), удаляющее остатки пены и загрязнений с поверхности автомобиля;

нанесение воска для защиты лакокрасочного покрытия кузова от негативных воздействий среды;

ополаскивание деминерализованной водой с присадками, способствующими быстрому высыханию и создающими дополнительную защиту покрытия автомобиля.

Мойка самообслуживания, как правило, всегда имеет стандартную планировку, и отличается лишь количеством моечных постов, причем максимальное количество постов ограничивается лишь габаритами земельного участка.

Различные варианты исполнения мойки самообслуживания представлены в приложении В.

Все технологическое оборудование для автомойки (насосные станции, моющая химия и т.д.) размещаются в небольшом закрытом отапливаемом боксе габаритами 7 х 4 м., а над моечными постами изготавливаются легкие навесы, защищающие от осадков (дождь, снег). Моечные посты разделены между собой легкими перегородками, или полиэтиленовыми баннерами, а торцевые стороны полностью открыты.

Рекомендуемые параметры для 1 поста автомойки представлены в таблице 3.

Таблица 3 - Рекомендуемые параметры для 1 поста

В целом комплекс мойки самообслуживания состоит из 4-x частей:

. Фундамент, система подогрева полов и подземные очистные сооружения:

Для обеспечения работы мойки в зимнее время необходимо предусмотреть систему снеготаяния - в бетонном полу моечных постов заложить пластиковые трубки, по которым циркулирует антифриз, предотвращая образование наледи;

Мойка самообслуживания работает только на чистой водопроводной воде, поэтому во время строительства необходимо предусмотреть подземные очистные сооружения для автомоек перелива воды в канализацию.

. Металлические конструкции навесов и закрытый контейнер для технологического оборудования для мойки.

. Оборудование для мойки самообслуживания -включает в себя насосное оборудование высокого давления для подачи воды на моечные посты, оборудование для подачи моющей химии, моющие пистолеты, поворотные консоли, терминалы запуска и оплаты программ мойки.

. Вспомогательное оборудование: системы отопления контейнера и системы водоподготовки (умягчение воды и обратный осмос).

Для строительства автомоек применяются блок-контейнеры с внутренней отделкой водостойкими материалами. Организация слива воды производится через трапы в полу блок-контейнера. Размеры контейнеров любые.

Преимуществом контейнерного типа автомоечных комплексов является то, что все оборудование собирается в отдельномтехконтейнере. Установленное в техническом контейнере оборудование обеспечивает бесперебойную работу постов.

Контейнер устанавливается на фундамент как минимум с шестью точками опоры. Контейнеры могут устанавливаться на ленточный фундамент или бетонные плиты.

Выбираем размеры контейнера 2,5 х 6,0 м.

Выбираем оборудование.

Системы очистки и рециркуляции воды

Данный вид моечного оборудования необходим для автомоек, он обеспечивает очистку и подготовку промывочной воды при использовании аппаратов высокого давления для мойки двигателей или наружных поверхностей автомобилей. Применение установки позволяет учесть все требования санитарно-эпидемиологических служб по очистке отработанной воды, экономить до 80% чистой воды и до 70% чистящих средств.

Для того чтобы очистить от загрязнений отработанную воду, применяют установку «Арос-5» (рисунок 6). Благодаря этому агрегату, 95% жидкости можно использовать вторично. После прохождения через данную систему, она не только очищается от различных примесей, но и обеззараживается, что гарантирует отсутствие неприятного запаха.

Рисунок 6- Установка «Арос-5»

Техническая вода после «Арос-5» пригодна как для предварительной, так и для основной мойки. После мойки обязательным является ополаскивание автомобиля свежей водой.

Основные функции:

Производительность5000 л/час;

Мощность 3.2 Квт.;

Кол-во моечных постов1-6 постов;

Степень очистки95%;

Габариты 1200х750х1700 мм.

Стоимость - 100000.00 рублей

Пульт управления автомойки самообслуживания

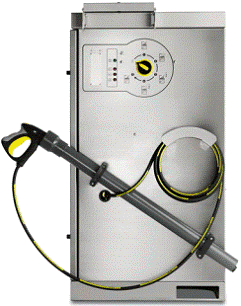

Выбираем мойку самообслуживания с нагревом воды ELITE. 8 программ (рисунок 7).

Рисунок 7 - Мойка самообслуживания с нагревом воды ELITE

Данная комплектация за счет максимального количества программ моек имеет более высокую доходность. Обеспечивает привлечение всех категорий клиентов. Имеет более высокую конкурентоспособность.

Модуль управления ELITE выполнен в корпусе из шлифованной нержавеющей стали. Тип крепления в пол. Оборудован влагозащищенными кнопками с подсветкой, антивандальным замком типа «Паук», системой климатконтроля, купюроприемникомCashCode MVU.

В таблице 4 представлены технические характеристики блока управления автомойки самообслуживания.

Таблица 4 - Технические характеристики блока управления

В таблице 6 представлена функциональность управления автомойкой самообслуживания ELITE.

Таблица 6 - Функциональность блока управления автомойкой самообслуживания ELITE8 программ.

Стоимость - 500000 рублей за 1 пост.

Пылесос самообслуживания

Также выбираем пылесос самообслуживания для поста мойки автомобилей (рисунок 8).

Рисунок 8 - Пылесос самообслуживания

Блок укомплектован пылесосом мощностью 3000 Вт и платежной системой с дисплеем.

Параметры:

масса 25 кг;

замок антивандальный, тип «Паук»;

размеры (В*Ш*Г): 600 х 400 х 220 мм.

стоимость 45000 рублей.

Аппарат для продажи стеклоомывающей жидкости (рисунок 9).

Параметры:

масса 25 кг;

замок антивандальный, тип «Паук»;

размеры (В*Ш*Г): 600 х 400 х 220 мм.

стоимость 45000 рублей.

Рисунок 9 - Аппарат для продажи стеклоомывающей жидкости

Комплектность поставки:

автомат для продажи стеклоомывающей жидкости;

шланг маслобензостойкийдлиной 4м;

пистолет.

Системы обратного осмоса (для ополаскивания)

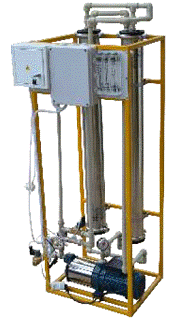

Выбираем модель OS- 4 (рисунок 10).

Рисунок 10 - Система обратного осмоса

Параметры:

производительность 4000 литров в сутки;

масса30 кг;

замок антивандальный, тип «Паук»;

размеры (В*Ш*Г): 400 х 400 х 1200 мм.

стоимость 45000 рублей.

Система комплектуется электронным датчиком контроля воды, которая врезается в накопительную емкость.

Аппарат высокого давления

Аппарат высокого давленияпредназначен длясоздания высокого давления.Является сердцем автомойки, и сочетает высокуюнадежность, выносливость и ремонтноспособность.

Выбираем АВД итальянской фирмы INTERPUMP специально для моек самообслуживания (рисунок 11). Мотор производства NIСOLINI, соединение на жесткой муфте -чтопродлевает срок службыАВД.

Рисунок 11 - Аппарат высокого давления

Параметры:

питание: 3 фазы380 В.;

электрическая мощность: 120 бар - 3,5 кВт;

давление: плавное регулирование 50-250 бар;

проток воды: 5-15 л.мин(в зависимости от давления);

стоимость 40000 рублей.

На автомойках самообслуживания используют давление 110-130 бар для безопасности.

Пистолеты.

Пистолет высокого давления Easywash 365+, необходим для оббивки авто водой, для нанесения воска и ополаскивания деминерализованной водой. Используется с антискрутом (антифрост), износостойкой форсункой и надежным корпусом (рисунок 12).

Рисунок 12 -Пистолет высокого давления

Пистолет пенный предназначен для нанесения бесконтактной химии снежной шапкой (рисунок 13).

Рисунок 13 -Пистолет пенный

Пантограф - поворотная балка на 360 градусов (рисунок 14). Увеличиваетскорость мойки исрок службы шлангавысокого давления. Длина - 2 м.

Рисунок 14 - Пантограф

Подставка под пистолет (рисунок 15) предназначена для удерживания пистолетов в нерабочее время.

Рисунок 15 - Подставка под пистолет

.2.Расчёт и подбор площадей

В таблице 5 сгруппируем размеры оборудования.

Таблица 5 - Размеры оборудования
