3. Расчет и проектирования метчика

Метчик - это винт, превращенный в инструмент путем прорезания стружечный канавок и создания на режущих зубьях передних, задних и других углов для нарезания различных внутренних резьб. Достоинства: простота и технологичность конструкции, возможность нарезания резьбы за счет самоподач. Недостаток: высокие силы резания, приводящие к поломке метчика, затрудненные условия отвода стружки. По конструкции бываю: ручные, машинно-ручные, машинные, гаечные, плашечно-маточные, специальные.

Исходные данные: М30×3,5, степень точности Н1, вид - машинный, для глухих отверстий.

Основные конструктивные и габаритные размеры ручных метчиков

Выбираем по ГОСТ 3266-81. Длина метчика L= 138 мм, длина рабочей части l=48 мм, длина заборной части l₁= 21 мм, диаметр хвостовика d₁= 20 мм.φ=5˚30΄ Исполнение хвостовика 1-е.

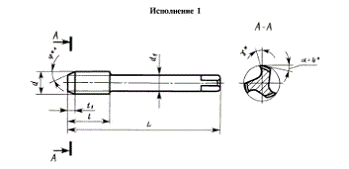

Рис. 3.1 - Метчик.

Согласно [ 2, стр. 225 ] : γ=10°, α=8°.

Метчики диаметром более 10 мм изготавливаю сварными. Примем в качестве материала режущей части материал Р6М5 ГОСТ 19265-71, для хвостовика сталь 40Х ГОСТ 4345-71.

Исполнительные размеры резьбы определяют по ГОСТ 17039-71:

наружный диаметр d= 30,306 мм, средний диаметр d₂= 24,442, внутренний диаметр d 26,868 мм.

Предельное отклонение половины угла профиля α/2= ± 25΄.

Отклонение шага резьбы Р = ± 10 мкм.

Размеры центровочных отверстий принимаем по ГОСТ 14034-74

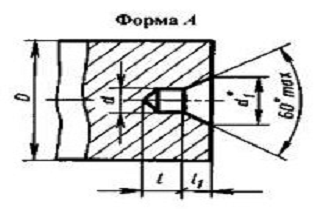

Рис. 3.2 - Профиль центровочного отверстия

D=30мм, d=4 мм, l=5 мм, l₁= 3,9 мм, d₁=8,5 мм.

Согласно [5, стр 526 табл. 45] выбираем число канавок в зависимости от диаметра метчика : Z = 4.

Согласно [5 , стр 528 табл. 46 ] выбираем диаметр сердцевины и ширину пера в долях от диаметра метчика:

d = 0,43х30 = 13 мм,

р = 0,21х30 = 6,3 мм.

Рис 3.3

.1 Величина затылования:

К= π×d×tgα/z [2, стр.231];

где z - число канавок;

z=3 [5, стр.526 табл. 45].

K=3,14×30×tg8°/4= 3,3 мм.

Обратная конусность 0,08 мм на 100 мм длины.

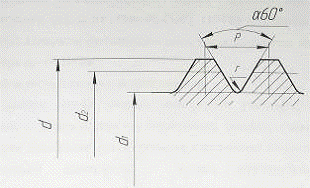

Рис. 3.4 - Эскиз исполнительных размеров резьбы

3.2 Согласно ГОСТ 25557-82 выбираем конус Морзе №4

Рис. 3.5 Конус Морзе

d₂= 25,2 мм, b= 11,9 мм, R= 8 мм, e= 24 мм, D₁= 31,6 мм, a= 6,5 мм, l₃=117.5 мм.

Технические требования

.        Метчик должен удовлетворять ГОСТ 3266-81. Материал рабочей части Р6М5

ГОСТ 19265-71, хвостовой части 40Х ГОСТ 4543-71.

2.      Твердость рабочей части HRC 60…62, хвостовой части HRC 35…50

.        Центровочное отверстие форма A по ГОСТ 14034-74

.        Общие допуски согласно ДСТУ ISO 2768-mK.

4. Расчет и проектирование зенкера

Зенкеры - это осевые многолезвийные режущие инструменты, которые применяются для промежуточной или окончательной обработки отверстий, полученных предварительно сверлением, литьем, ковкой или штамповкой, с целью повышения их точности до 11…9-го квалитета и уменьшения шероховатости обработанной поверхности до Ra = 2 мкм.

Зенкеры для получения цилиндрических или конических углублений часто называют зенковками, а для обработки торцовых поверхностей - цековками.

Зенкеры классифицируют по следующим признакам:

а) по виду обработки - цилиндрические зенкеры [применяются для увеличения диаметра отверстий ], зенковки [применяются для обработки цилиндрических или конических углублений под головки болтов, винтов, а также для снятия фасок , подрезки торцов бобышек и приливов на корпусных деталях ];

б) по способу крепления зенкера - хвостовые [с цилиндрическим и коническим хвостовиками ( мм, )] и насадные ( мм, )];

в) по конструкции рабочей части зенкера - цельные, сборные (со вставными ножами,  мм) и регулируемые по диаметру;

г) по виду режущего материала - быстрорежущие и твердосплавные;

д) по способу обеспечения размеров - с постоянным размером и регулируемые.

Зенкеры предназначены для обработки:

а) цилиндрических или конических отверстий, предварительно просверленных, прошитых или отлитых ;

б) цилиндрических углублений, например, под головки винтов;

в) конических углублений для центровых гнезд, гнезд под головки винтов, фасок;

г) плоских и фасонных торцовых поверхностей.

Исходные данные: диаметр отверстия 12 мм, материал заготовки Сталь 40Х, предназначен для зенкерования под чистовую развертку, тип- хвостовой, материал рабочей части Р6М5.

Диаметр зенкера D принимаем равным диаметру обрабатываемого отверстия. По ГОСТ 21542- 76 таб. 2 принимаем для «зенкера №1» ( под развертывание).

Определяем геометрические и конструктивные параметры режущей части зенкера ( [1] стр. 155 табл.48). Задний угол α=9°. Передний угол γ=13°( на фаске шириной f= 1 мм ). Угол наклона винтовой канавки ώ=15°, профиль канавки принимаем прямолинейным . Шаг винтовой канавки:

Н=π×D×ctg10° =3,14×12×5,6713= 213.8 мм.

Главный угол в плане φ= 60°. Угол в плане переходной кромки φ₁= 30°. Обратную конусность принимаем равной 0,05 мм.

Конструктивные элементы зенкера принимают ГОСТ 12489-71.

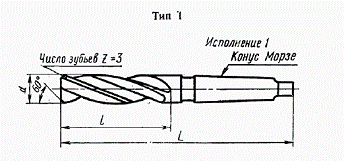

Рис. 4.1 - Профиль зенкера.

d=12 мм, l=101 мм, L=182 мм , конус Морзе - 1.

Параметры профиля винтовых канавок зенкера [2. табл. 62].

Рис. 4.2 - Профиль винтовых канавок зенкера.

Z=3, t=0.3, D1=4,8 мм, f= 1 мм.

Технические требования

.        Материал хвостовика─ сталь 45 ГОСТ 1050-88 , твердость HВ 170…220.

2.      Материал рабочей части - быстрорежущая сталь Р6М5 ГОСТ 19265-73.

.        Шероховатость поверхностей режущих кромок достигается доводкой до R_z 0,1 мкм.

.        Зенкеры должны удовлетворять требования ГОСТ 12489-71.

.        Материал припоя Л68 ГОСТ 1019-41.

.        Толщина слоя припоя - 0,1 мм. Разрыв слоя припоя не должен превышать 10% его общей длины.

.        Маркировать: номинальный диаметр зенкера, тип исполнения, номер зенкера по точности, материал режущей части, товарный знак завода изготовителя.
