Материал: Проектирование локальной вычислительной сети

GBASE-T, IEEE 802.3an-2006 - принят в июне 2006 года после 4 лет разработки. Использует витую пару категории 6 (максимальное расстояние 55 метров)[5] и 6а (максимальное расстояние 100 метров)[1,стр 139].

GBASE-KR - технология 10-гигабитного Ethernet для кросс-плат (backplane/midplane) модульных коммутаторов/маршрутизаторов и серверов (Modular/Blade).

Компания Harting заявила о создании первого в мире 10-гигабитного соединителя RJ-45, не требующего инструментов для монтажа - HARTING RJ Industrial 10G [6, стр. 110].

1.6.3 Локальные сети на основе разделяемой среды: технология TokenRing, технология FDDI

Разделяемая среда - способ организации работы сети, при котором сообщение от одной рабочей станции достигает всех других при помощи одного общего канала связи.

Алгоритм доступа к разделяемой среде - главный фактор, определяющих эффективность совместного использования среды конечными узлами локальной сети. Можно сказать, что алгоритм доступа формирует "облик" технологии, позволяет отличать данную технологию от других.

В технологии Ethernet применяется очень простой алгоритм доступа, позволяющий узлу сети передавать данные в те моменты времени, когда он считает, что разделяемая среда свободна. Простота алгоритма доступа определила простоту и низкую стоимость оборудования Ethernet. Негативным атрибутом алгоритма доступа технологии Ethernet являются коллизии, то есть ситуации, когда кадры, передаваемые разными станциями, сталкиваются друг с другом в общей среде. Коллизии снижают эффективность разделяемой среды и придают работе сети непредсказуемый характер.

Первоначальный вариант технологии Ethernet был рассчитан на коаксиальный кабель, который использовался всеми узлами сети в качестве общей шины. Переход на кабельные системы на витой паре и концентраторах (хабах) существенно повысил эксплуатационные характеристики сетей Ethernet.

В технологиях Token Ring и FDDI поддерживались более сложные и эффективные алгоритмы доступа к среде, основанные на передаче друг другу токена - специального кадра, разрешающего доступ. Однако чтобы выжить в конкурентной борьбе с Ethernet, этого преимущества оказалось недостаточно.

Технология Token Ring (802.5)

Сети Token Ring, так же как и сети Ethernet, характеризует разделяемая среда передачи данных, которая в данном случае состоит из отрезков кабеля, соединяющих все станции сети в кольцо. Кольцо рассматривается как общий разделяемый ресурс, и для доступа к нему требуется не случайный алгоритм, как в сетях Ethernet, а детерминированный, основанный на передаче станциям права на использование кольца в определенном порядке. Это право передается с помощью кадра специального формата, называемого маркером или токеном (token).

Сети Token Ring работают с двумя битовыми скоростями - 4 и 16 Мбит/с. Смешение станций, работающих на различных скоростях, в одном кольце не допускается.

Технология Token Ring является более сложной технологией, чем Ethernet. Она обладает свойствами отказоустойчивости. В сети Token Ring определены процедуры контроля работы сети, которые используют обратную связь кольцеобразной структуры - посланный кадр всегда возвращается в станцию - отправитель.

Для контроля сети одна из станций выполняет роль так называемого активного монитора. Активный монитор выбирается во время инициализации кольца как станция с максимальным значением МАС-адреса, Если активный монитор выходит из строя, процедура инициализации кольца повторяется и выбирается новый активный монитор. Чтобы сеть могла обнаружить отказ активного монитора, последний в работоспособном состоянии каждые 3 секунды генерирует специальный кадр своего присутствия. Если этот кадр не появляется в сети более 7 секунд, то остальные станции сети начинают процедуру выборов нового активного монитора.

Технология FDDI - оптоволоконный интерфейс распределенных данных - это первая технология локальных сетей, в которой средой передачи данных является волоконно-оптический кабель. Технология FDDI во многом основывается на технологии Token Ring, развивая и совершенствуя ее основные идеи. Разработчики технологии FDDI ставили перед собой в качестве наиболее приоритетных следующие цели:

-       повысить отказоустойчивость сети за счет стандартных процедур восстановления ее после отказов различного рода - повреждения кабеля, некорректной работы узла, концентратора, возникновения высокого уровня помех на линии и т. п.;

-       максимально эффективно использовать потенциальную пропускную способность сети как для асинхронного, так и для синхронного (чувствительного к задержкам) трафиков.

Сеть FDDI строится на основе двух оптоволоконных колец, которые образуют основной и резервный пути передачи данных между узлами сети. Наличие двух колец - это основной способ повышения отказоустойчивости в сети FDDI, и узлы, которые хотят воспользоваться этим повышенным потенциалом надежности, должны быть подключены к обоим кольцам.

В нормальном режиме работы сети данные проходят через все узлы и все участки кабеля только первичного (Primary) кольца, этот режим называется режимом Thru - "сквозным" или "транзитным". Вторичное кольцо (Secondary) в этом режиме не используется.

В случае какого-либо вида отказа, когда часть первичного кольца не может передавать данные (например, обрыв кабеля или отказ узла), первичное кольцо объединяется со вторичным вновь образуя единое кольцо. Этот режим работы сети называется Wrap, то есть "свертывание" или "сворачивание" колец. Операция свертывания производится средствами концентраторов и/или сетевых адаптеров FDDI. Для упрощения этой процедуры данные по первичному кольцу всегда передаются в одном направлении (на диаграммах это направление изображается против часовой стрелки), а по вторичному - в обратном (изображается по часовой стрелке). Поэтому при образовании общего кольца из двух колец передатчики станций по-прежнему остаются подключенными к приемникам соседних станций, что позволяет правильно передавать и принимать информацию соседними станциями. [7, стр. 109].

1.7 Анализ спецификаций физической среды Fast Ethernet

Спецификации физической среды стандарта 802.3z

В стандарте 802.3z определены следующие типы физической среды:

-       одномодовый волоконно-оптический кабель;

-       многомодовый волоконно-оптический кабель 62,5/125;

-       многомодовый волоконно-оптический кабель 50/125;

-       двойной коаксиал с волновым сопротивлением 75 Ом.

Многомодовый кабель

Для передачи данных по традиционному для компьютерных сетей многомодовому волоконно-оптическому кабелю стандарт определяет применение излучателей, работающих на двух длинах волн: 1300 и 850 нм. Применение светодиодов с длиной волны 850 нм объясняется тем, что они намного дешевле, чем светодиоды, работающие на волне 1300 нм, хотя при этом максимальная длина кабеля уменьшается, так как затухание многомодового оптоволокна на волне 850 м более чем в два раза выше, чем на волне 1300 нм. Однако возможность удешевления чрезвычайно важна для такой в целом дорогой технологии, как Gigabit Ethernet.

Для многомодового оптоволокна стандарт 802.3z определил спецификации l000Base-SX и l000Base-LX.

В первом случае используется длина волны 850 нм (S означает Short Wavelength, короткая волна), а во втором - 1300 нм (L - от Long Wavelength, длинная волна).

Для спецификации l000Base-SX предельная длина оптоволоконного сегмента для кабеля 62,5/125 оставляет 220 м, а для кабеля 50/125 - 500 м. Очевидно, что эти максимальные значения могут достигаться только для полнодуплексной передачи данных, так как время двойного оборота сигнала на двух отрезках 220 м равно 4400 bt, что превосходит предел 4095 bt даже без учета повторителя и сетевых адаптеров. Для полудуплексной передачи максимальные значения сегментов оптоволоконного кабеля всегда должны быть меньше 100 м. Приведенные расстояния в 220 и 500 м рассчитаны для худшего по стандарту случая полосы пропускания многомодового кабеля, находящегося в пределах от 160 до 500 МГц/км. Реальные кабели обычно обладают значительно лучшими характеристиками, находящимися между 600 и 1000 МГц/км. В этом случае можно увеличить длину кабеля до примерно 800 м.

Одномодовый кабель

Для спецификации l000Base-LX в качестве источника излучения всегда применяется полупроводниковый лазер с длиной волны 1300 нм.

Основная область применения стандарта l000Base-LX - это одномодовое оптоволокно. Максимальная длина кабеля для одномодового волокна равна 5000 м.

Спецификация l000Base-LX может работать и на многомодовом кабеле. В этом случае предельное расстояние получается небольшим - 550 м. Это связано с особенностями распространения когерентного света в широком канале многомодового кабеля. Для присоединения лазерного трансивера к многомодовому кабелю необходимо использовать специальный адаптер. [1, стр .55].

2. Создание проекта вычислительной локальной сети

При создании локальной вычислительной сети предполагается, что:

.        Трафик каждого класса изолирован от других.

.        Имеется три компьютерных класса в первом: пять компьютеров; во втором - одиннадцать компьютеров; в третьем - три компьютера.

.        Удалённость от места подключения составляет: 1-87 метров; 2-74 метра; 3-74 метра.

.        Сеть является одноранговой со скоростью 100 мб/с, без выхода к интернету.

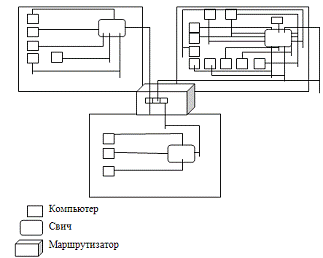

Рис. 2.1

Стоимость реализации проекта

Таблица 2

Затраты на приобретение сетевого оборудования

Таблица 3

Конфигурация компьютеров рабочей группы

Тип компьютера

Рабочая станция

Цена

Материнская плата

FM2 AMD A75 MSI FM2-A75MA-P33

5600 руб.

Процессор

AMD Athlon II X2 250

1300руб.

ОЗУ

DDR3

1500 руб.

Видеоадаптер

Встроен в МП

Сетевая карта

10/100/1000Mbps PCI Adapter, 32 bit, WOL, Jumbo, Retail

2200 руб.

Блок питания

430 Watt ATX Power Supply

2500 руб.

Жесткий диск

HDD Seagate 80Gb <ST380811AS>, 7200rpm, SATA-II, 8mb cache

3600 руб.

Корпус

INWIN C602 Black/Silver Middle ATX 430W (20+4pin, 12cm fan)

1050руб

Клавиатура

Sven 330, <PS/2>, Silver

600 руб.

Мышь

A4-Tech MOP-59, red Optical, Mini, USB+PS/2, Roll

200 руб.

Итого:18550*19=352450

Общая стоимость проекта ЛВС без учета затрат на выполнения монтажных работ составило 548777 рублей.

Заключение

В ходе выполнения курсовой работы получены практические и теоретические навыки проектирование вычислительной локальной сети. Во время выполнения курсовой работы создана локальная сеть компьютерных классов учебного заведения.

Исследованы рекомендации производителей телекоммуникационного оборудования, основы стандартов, определены требования к создаваемой системе и, как результат, разработан проект локальной вычислительной сети (ЛВС) условного предприятия.

В курсовой работе представлены необходимые расчеты, рисунки и схемы, спецификация оборудования и материалов, необходимых для построения ЛВС.

Стоимость оборудования и программного обеспечения для сети в общей сложности составила 196327 рублей, а стоимость аппаратного обеспечения компьютеров составила 352450 рублей.

Список источников и литературы

1.      В.Г. Олифер. Н.А. Олифер Компьютерные сети, принципы, технологии, протоколы 4-е издание 2010. - глава 2 стр. 55,3 стр. 103,5 стр. 139.

2.      Пескова С.А., Кузин А.В., Волков А.Н. Сети и телекоммуникации (3-е изд.) 2008 стр. 232

.        //ru.wikipedia.org/wiki/компьютерная сетьcite_ref-2 (1 дек. 2014)

.        Интернет - ресурс Lulu.ts6.ru. Режим доступа http.// 1.20.htm

.        Таненбаум Э., Уэзеролл Д. Компьютерные сети. 5-е издание 2012

.        Таненбаум Э. Компьютерные сети. Принципы, технологии, протоколы. / Э. Таненбаум. - СПб.: Питер, 2007.

.        Максимов Н.В. Компьютерные сети: Учебное пособие [Текст] / Н.В. Максимов, И.И. Попов - М.: ФОРУМ: ИНФРА-М, 2005. - стр. 109-111

.        Компьютерные сети. Учебный курс [Текст] / Microsoft Corporation. Пер. с анг. - М.: "Русская редакция" ТОО "Channel Trading Ltd.", 1998. -стр. 258.

.        Крейг Закер Компьютерные сети БХВ-Петербург, 2001 стр. 7, 253, 234

.        Кэти Айвенс Компьютерные сети Питер 2006 стр. 29.

.        www.ieeer8.org
