Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством.

Протоколы уровней MAC и LLC взаимно независимы - каждый протокол уровня MAC может применяться с любым протоколом уровня LLC, и наоборот.

Стандарты IEEE 802 имеют достаточно четкую структуру, указанную на рисунке 1.1. [1, стр. 55.]

Рисунок 1.1

Сегодня комитет 802 включает следующий ряд подкомитетов, в который входят как уже упомянутые, так и некоторые другие:

-       802.1 - Internetworking - объединение сетей;

-       802.2 - Logical Link Control, LLC - управление логической передачей данных;

-       802.3 - Ethernet с методом доступа CSMA/CD;

-       802.4 - Token Bus LAN - локальные сети с методом доступа Token Bus;

-       802.5 - Token Ring LAN - локальные сети с методом доступа Token Ring;

-       802.6 - Metropolitan Area Network, MAN - сети мегаполисов;

-       802.7 - Broadband Technical Advisory Group - техническая консультационная группа по широкополосной передаче;

-       802,8 - Fiber Optic Technical Advisory Group - техническая консультационная группа по волоконно-оптическим сетям;

-       802.9 - Integrated Voice and data Networks - интегрированные сети передачи голоса и данных;

-       802.10 - Network Security - сетевая безопасность;

-       802.11 - Wireless Networks - беспроводные сети;

-       802.12 - Demand Priority Access LAN, l00VG-AnyLAN - локальные сети с методом доступа по требованию с приоритетами.

На основе выполненного анализа было принято решение использовать при проектировании локальной вычислительной сети следующий подкомитет IEEE 802.3. Спецификация данного подкомитета будут рассмотрены ниже.

.4 Исследование элементов структурированной кабельной системы (СКС)

Кабельная система является фундаментом любой сети. Ответом на высокие требования к качеству кабельной системы стали структурированные кабельные системы.

Структурированная кабельная система представляет собой набор коммуникационных элементов - кабелей, разъемов, коннекторов, кроссовых панелей и шкафов, которые удовлетворяют стандартам и позволяют создавать регулярные, легко расширяемые структуры связей.

Структурированная кабельная система состоит из трех подсистем: горизонтальной (в пределах этажа), вертикальной (между этажами ) и подсистемы кампуса (в пределах одной территории с несколькими зданиями).

Для горизонтальной подсистемы характерно наличие большого количества ответвлений и перекрестных связей. Наиболее подходящий тип кабеля - неэкранированная витая пара категории 5.

Вертикальная подсистема состоит из более протяженных отрезков кабеля, количество ответвлений намного меньше, чем в горизонтальной подсистеме. Предпочтительный тип кабеля - волоконно-оптический.

Для подсистемы кампуса характерна нерегулярная структура связей с центральным зданием. Предпочтительный тип кабеля - волоконно-оптический в специальной изоляции.

Кабельная система здания строится избыточной, так как стоимость последующего расширения кабельной системы превосходит стоимость установки избыточных элементов. [1, стр. 103.]

Для строительства СКС почти всегда используются коммутаторы или концентраторы. В связи с этим появляется вопрос - какое устройство использовать?

При передаче данных между компьютерами пакет содержит не только передаваемые данные, но и адрес компьютера-получателя.

Концентратор игнорирует адрес, содержащийся в пакете, и пересылает данные всем компьютерам, подключенным к нему. Пропускная способность концентратора (количество бит в секунду, которые способен передавать концентратор) делится между задействованными портами, поскольку данные передаются всем одновременно. Компьютер читает адрес, и только законный получатель принимает пакет данных (остальные компьютеры его игнорируют).

Коммутатор работает более интеллектуально - он хранит информацию о компьютерах в памяти и знает, где находится получатель. Коммутатор передает данные порту этого компьютера и обслуживает только этот порт.

Это крайне упрощенное описание принципов работы концентраторов и коммутаторов, но оно дает общее представление о процессе. Также учтите, что здесь описан очень простой коммутатор, тогда как для мощных коммутаторов, используемых в крупных сетях, существуют более совершенные технологии.

Кстати говоря, в маршрутизаторах имеются встроенные коммутаторы, а не концентраторы. [10, стр. 29].

На основе приведенной информации было принято решение о использовании коммутаторов (свичей) при постройке сети.

Кабели категории 1 применяются там, где требования к скорости передачи минимальны. Обычно это кабель для цифровой и аналоговой передачи голоса и низкоскоростной (до 20 Кбит/с) передачи данных.

Кабели категории 2 были впервые применены фирмой IBM при построении собственной кабельной системы. Главное требование к кабелям этой категории - способность передавать сигналы со спектром до 1 МГц.

Кабели категории 3 были стандартизованы в 1991 году, когда был разработан Стандарт телекоммуникационных кабельных систем для коммерческих зданий (EIA-568), на основе которого затем был создан действующий стандарт EIA-568A. Стандарт EIA-568 определил электрические характеристики кабелей категории 3 для частот в диапазоне до 16 МГц, поддерживающих, таким образом, высокоскоростные сетевые приложения. Кабель категории 3 предназначен как для передачи данных, так и для передачи голоса.

Кабели категории 4 представляют собой несколько улучшенный вариант кабелей категории 3. Кабели категории 4 обязаны выдерживать тесты на частоте передачи сигнала 20 МГц и обеспечивать повышенную помехоустойчивость и низкие потери сигнала. Кабели категории 4 хорошо подходят для применения в системах с увеличенными расстояниями (до 135 метров) и в сетях Token Ring с пропускной способностью 16 Мбит/с. На практике используются редко.

Кабели категории 5 были специально разработаны для поддержки высокоскоростных протоколов. Поэтому их характеристики определяются в диапазоне до 100 МГц. Большинство новых высокоскоростных стандартов ориентируются на использование витой пары 5 категории. На этом кабеле работают протоколы со скоростью передачи данных 100 Мбит/с - FDDI, Fast Ethernet, l00VG-AnyLAN, а также более скоростные протоколы - АТМ на скорости 155 Мбит/с, и Gigabit Ethernet на скорости 1000 Мбит/с (вариант Gigabit Ethernet на витой паре категории 5 стал стандартом в июне 1999 г.). Кабель категории 5 пришел на замену кабелю категории 3, и сегодня все новые кабельные системы крупных зданий строятся именно на этом типе кабеля (в сочетании с волоконно-оптическим).

Наиболее важные электромагнитные характеристики кабеля категории 5 имеют следующие значения:

полное волновое сопротивление в диапазоне частот до 100 МГц равно 100 Ом;

величина перекрестных наводок NEXT в зависимости от частоты сигнала должна принимать значения не менее 74 дБ на частоте 150 кГц и не менее 32 дБ на частоте 100 МГц;

затухание имеет предельные значения от 0,8 дБ (на частоте 64 кГц) до 22 дБ (на частоте 100 МГц);

активное сопротивление не должно превышать 9,4 Ом на 100 м;

емкость кабеля не должна превышать 5,6 нф на 100 м.

Все кабели UTP независимо от их категории выпускаются в 4-парном исполнении. Каждая из четырех пар кабеля имеет определенный цвет и шаг скрутки. Обычно две пары предназначены для передачи данных, а две - для передачи голоса.

Для соединения кабелей с оборудованием используются вилки и розетки RJ-45, представляющие 8-контактные разъемы, похожие на обычные телефонные разъемы. RJ-11.

Данная информация позволяет сделать вывод о том, что для построения локальной сети наиболее предпочтителен кабель UTP 5-й категории. [1, стр. 139].

.6 Выбор технологий

.6.1 Технология Ethernet. Методы доступа и форматы кадров технологии Ethernet

Рассмотрим, каким образом описанные выше общие подходы к решению наиболее важных проблем построения сетей воплощены в наиболее популярной сетевой технологии - Ethernet.

Сетевая технология - это согласованный набор стандартных протоколов и реализующих их программно-аппаратных средств (например, сетевых адаптеров, драйверов, кабелей и разъемов), достаточный для построения вычислительной сети. Эпитет "достаточный" подчеркивает то обстоятельство, что этот набор представляет собой минимальный набор средств, с помощью которых можно построить работоспособную сеть. Возможно, эту сеть можно улучшить, например, за счет выделения в ней подсетей, что сразу потребует кроме протоколов стандарта Ethernet применения протокола IP, а также специальных коммуникационных устройств - маршрутизаторов. Улучшенная сеть будет, скорее всего, более надежной и быстродействующей, но за счет надстроек над средствами технологии Ethernet, которая составила базис сети.

Термин "сетевая технология" чаще всего используется в описанном выше узком смысле, но иногда применяется и его расширенное толкование как любого набора средств и правил для построения сети, например, "технология сквозной маршрутизации", "технология создания защищенного канала", "технология IP-сетей".

Протоколы, на основе которых строится сеть определенной технологии (в узком смысле), специально разрабатывались для совместной работы, поэтому от разработчика сети не требуется дополнительных усилий по организации их взаимодействия. Иногда сетевые технологии называют базовыми технологиями, имея в виду то, что на их основе строится базис любой сети. Примерами базовых сетевых технологий могут служить наряду с Ethernet такие известные технологии локальных сетей как, Token Ring и FDDI, или же технологии территориальных сетей Х.25 и frame relay. Для получения работоспособной сети в этом случае достаточно приобрести программные и аппаратные средства, относящиеся к одной базовой технологии - сетевые адаптеры с драйверами, концентраторы, коммутаторы, кабельную систему и т.п., - и соединить их в соответствии с требованиями стандарта на данную технологию. Основной принцип, положенный в основу Ethernet, - случайный метод доступа к разделяемой среде передачи данных. В качестве такой среды может использоваться толстый или тонкий коаксиальный кабель, витая пара, оптоволокно или радиоволны (кстати, первой сетью, построенной на принципе случайного доступа к разделяемой среде, была радиосеть Aloha Гавайского университета).

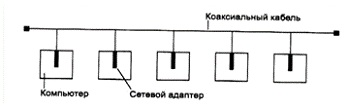

В стандарте Ethernet строго зафиксирована топология электрических связей. Компьютеры подключаются к разделяемой среде в соответствии с типовой структурой "общая шина". С помощью разделяемой во времени шины любые два компьютера могут обмениваться данными. Управление доступом к линии связи осуществляется специальными контроллерами - сетевыми адаптерами Ethernet. Каждый компьютер, а более точно, каждый сетевой адаптер, имеет уникальный адрес. Передача данных происходит со скоростью 10 Мбит/с. Эта величина является пропускной способностью сети Ethernet. Изначально сеть Ethernet выглядела так (рис. 1.2)

Рисунок 1.2.

Метод доступа

Суть случайного метода доступа состоит в следующем. Компьютер в сети Ethernet может передавать данные по сети, только если сеть свободна, то есть если никакой другой компьютер в данный момент не занимается обменом. Поэтому важной частью технологии Ethernet является процедура определения доступности среды.

После того как компьютер убедился, что сеть свободна, он начинает передачу, при этом "захватывает" среду. Время монопольного использования разделяемой среды одним узлом ограничивается временем передачи одного кадра. Кадр - это единица данных, которыми обмениваются компьютеры в сети Ethernet. Кадр имеет фиксированный формат и наряду с полем данных содержит различную служебную информацию, например адрес получателя и адрес отправителя.

Сеть Ethernet устроена так, что при попадании кадра в разделяемую среду передачи данных все сетевые адаптеры одновременно начинают принимать этот кадр. Все они анализируют адрес назначения, располагающийся в одном из начальных полей кадра, и, если этот адрес совпадает с их собственным адресом, кадр помещается во внутренний буфер сетевого адаптера. Таким образом, компьютер-адресат получает предназначенные ему данные. [1, стр. 55].

Формат кадров

Существует несколько форматов Ethernet-кадра.

Первоначальный Version I (больше не применяется).Version 2 или Ethernet-кадр II, ещё называемый DIX- наиболее распространена и используется по сей день. Часто используется непосредственно протоколом Интернет.

Рисунок 1. 3.Формат кадра Ethernet

Наиболее распространенный формат кадра Ethernet II- внутренняя модификация IEEE 802.3 без LLC (Logical Link Control).

Кадр IEEE 802.2 LLC.

Кадр IEEE 802.2 LLC/SNAP.

Некоторые сетевые карты Ethernet, производимые компанией Hewlett-Packard использовали при работе кадр формата IEEE 802.12, соответствующий стандарту 100VG-AnyLAN.

В качестве дополнения Ethernet-кадр может содержать тег IEEE 802.1Q для идентификации VLAN, к которой он адресован, и IEEE 802.1p для указания приоритетности.

Разные типы кадра имеют различный формат и значение MTU.

На основе данной информации для локальной сети здания, рассматриваемой в курсовой работе, была выбрана технология Ethernet.

1.6.2 Высокоскоростные технологии компьютерных сетей: Fast Ethernet, Gigabit Ethernet, 10G Ethernet

Все отличия технологии Fast Ethernet от Ethernet сосредоточены на физическом уровне. Уровни MAC и LLC в Fast Ethernet остались абсолютно теми же, и их описывают прежние главы стандартов 802.3 и 802.2. Поэтому рассматривая технологию Fast Ethernet, мы будем изучать только несколько вариантов ее физического уровня.

Более сложная структура физического уровня технологии Fast Ethernet вызвана тем, что в ней используются три варианта кабельных систем:

-       волоконно-оптический многомодовый кабель, используются два волокна; локальный вычислительный сеть кабель

-       витая пара категории 5, используются две пары;

-       витая пара категории 3, используются четыре пары.

Коаксиальный кабель, давший первую сеть Ethernet, в число разрешенных сред передачи данных новой технологии Fast Ethernet не попал. Это общая тенденция многих новых технологий, поскольку на небольших расстояниях витая пара категории 5 позволяет передавать данные с той же скоростью, что и коаксиальный кабель, но сеть получается более дешевой и удобной в эксплуатации. На больших расстояниях оптическое волокно обладает гораздо более широкой полосой пропускания, чем коаксиал, а стоимость сети получается ненамного выше, особенно если учесть высокие затраты на поиск и устранение неисправностей в крупной кабельной коаксиальной системе.

Ниже на рисунке наглядно показаны отличия технологии Fast Ethernet и Ethernet друг от друга.

Рисунок 1.4.

Gigabit Ethernet.

Основная идея разработчиков Gigabit Ethernet состояла в максимальном сохранении идей технологии Ethernet при достижении скорости 1000 Mb/s, сохраняя все форматы кадров Ethernet. По-прежнему существует полудплексная версия протокола, поддерживающая метод доступа CSMA/СD. Сохраняя дешевизну решения на основе разделяемой среды позволяет применять Gigabit Ethernet в небольших рабочих группах, имеющих быстрые серверы и рабочие станции. Поддерживаются все основные виды кабелей, используемых Ethernet в Fast Ethernet волоконно-оптический, витая пара категории 5, неэкранированная витая пара.

-Gigabit Ethernet.

Новый стандарт 10-гигабитного Ethernet включает в себя семь стандартов физической среды для LAN, MAN и WAN. В настоящее время он описывается поправкой IEEE 802.3ae и должен войти в следующую ревизию стандарта IEEE 802.3.

GBASE-CX4 - технология 10-гигабитного Ethernet для коротких расстояний (до 15 метров), используется медный кабель CX4 и коннекторы InfiniBand.

GBASE-SR - технология 10-гигабитного Ethernet для коротких расстояний (до 26 или 82 метров, в зависимости от типа кабеля), используется многомодовое волокно. Он также поддерживает расстояния до 300 метров с использованием нового многомодового волокна (2000 МГц/км).

GBASE-LX4 - использует уплотнение по длине волны для поддержки расстояний от 240 до 300 метров по многомодовому волокну. Также поддерживает расстояния до 10 километров при использовании одномодового волокна.

GBASE-LR и 10GBASE-ER - эти стандарты поддерживают расстояния до 10 и 40 километров соответственно.

GBASE-SW, 10GBASE-LW и 10GBASE-EW - эти стандарты используют физический интерфейс, совместимый по скорости и формату данных с интерфейсом OC-192 / STM-64 SONET/SDH. Они подобны стандартам 10GBASE-SR, 10GBASE-LR и 10GBASE-ER соответственно, так как используют те же самые типы кабелей и расстояния передачи.
