где t_i - время движения людского потока на i-м участке, мин;

n - количество участков эвакуации.

Плотность людского потока D_i, чел/м² на i-м участке пути определяется по формуле:

, (5.7)

где N_i - число людей на i-м участке;

f - средняя площадь горизонтальной проекции человека, м² (f=0,125 м²);

l_i - длина i-го участка, м;

b_i - ширина i-го участка, м.

Время движения на участке пути t_i, мин следует определять по формуле:

t_i = l_i/v_i , (5.8)

где v_i - значение скорости движения людского потока на участке в зависимости от D_i.

Tаблица 4.1

Значение скорости движения людского потока на участке в зависимости от плотности потока

Результаты расчета времени эвакуации людей сведены в таблицу 4.2.

Таблица 4.2

Результаты расчета времени эвакуации людей

Расчетное время эвакуации людей:

Т = 0,1 + 0,0375 + 0,067 + 0,15 + 0,25 = 0,6045 (мин)

Таким образом, расчетное время эвакуации из помещения составляет 0,6045 мин или 36,27 сек. Время эвакуации по лестничным участкам не должно превышать 5 мин, а время эвакуации из помещения между лестничными клетками 1 мин. Расчетное время не превышает допустимого.

4.3.2 Моделирование ЧС в зоне 3 километров от лаборатории

Аварийно-химически опасные вещества - это обращающиеся в больших количествах в промышленности и на транспорте токсические химические вещества, способные в случае разрушений (аварий) на объектах легко переходить в атмосферу и вызывать массовые поражения людей.

Последствия химически опасных аварий характеризуются масштабом, степенью опасности и продолжительностью химического заражения.

Масштаб химического заражения характеризуется:

радиусом и площадью района аварии:

глубиной и площадью зон распространения первичного и вторичного облака АХОВ:

глубиной и площадью заражения местности АХОВ с опасными плотностями.

Степенью опасности химического заражения характеризуется:

возможным количеством поражений в зоне аварий и в зонах распространения АХОВ:

временем естественной дегазации местности, техники, оборудования:

времени химического заражения открытых водоисточников.

Очагом химического загрязнения называют территорию, на которой образовался источник химического загрязнения - участок аварийного разлива АХОВ или непосредственного применения отравляющих веществ.

Под зоной химического загрязнения понимается территория, в пределах которой создается опасность химического загрязнения. Эта зона включает в себя очаг загрязнения и территорию, над которой распространилось облако загрязненного воздуха с опасными концентрациями АХОВ или ОВ. Внешние границы зоны химического загрязнения обычно соответствуют пороговому значению токсодозы АХОВ при ингаляционном воздействии на человека.

Проведем анализ ситуации, а также расчет оценки возможной зоны заражения с выбросом АХОВ.

В непосредственной близости от предприятия возможна чрезвычайная ситуация в результате выброса аварийно химически опасного вещества (АХОВ) при аварии поезда с цистерной, перевозящего 25 тонн хлора.

Хлор - при нормальных условиях, это газ желто-зеленого цвета с резким запахом, при обычном давлении затвердевает при температуре минус 101 ⁰С, и сжижается при температуре минус 34 ⁰С. Плотность газообразного хлора примерно в два с половиной раза больше плотности воздуха, вследствие чего хлор стелется по земле, скапливается в низинах, подвалах, колодцах, тоннелях, по берегам рек, озер. Используется он в производстве хлорорганических соединений, применяется для отбеливания тканей и бумажной массы, обеззараживания питьевой воды, как дезинфицирующее средство и в других отраслях промышленности.

Следует помнить, что предельно допустимые концентрации (ПДК) хлора в атмосферном воздухе следующие:

среднесуточная концентрация вещества в атмосфере населенных мест-0,03 мг/м³;

предельно-допустимая максимальная разовая концентрация вещества в атмосфере населенных мест - 0,1 мг/м³;

ориентировочный безопасный уровень воздействия веществ в воздухе рабочей зоны - 1 мг/м³.

Поражение хлором возможно, в основном, через дыхательные пути, в меньшей степени - вследствие попадания капель на незащищенную кожу и слизистые оболочки. Оказывает сильное раздражающее действие на слизистую верхних дыхательных путей. В легких случаях пораженные жалуются на першение в горле, жжение и чувство стеснения в груди, охриплость голоса, сухой кашель, затрудненное дыхание, легкая синюшность губ, резь в глазах, слезоточение.

При отравлениях средней тяжести наблюдается выраженная синюшность, дыхание учащенное, мучительный сухой лающий кашель, в легких сухие и влажные хрипы.

В тяжелых случаях возможно развитие бронхита, бронхопневмонии; общее состояние тяжелое, выраженная синюшность, кашель, одышка, повышение температуры. Наибольшую опасность представляет возможность развитие отека легких: увеличивается одышка, дыхание клокочущее, отделение слизистой мокроты, и пенистой жидкости желтовато-розового цвета, учащенное сердцебиение, в легких большое количество влажных хрипов.

В очень тяжелых условиях отравления может наступить молниеносная смерть в результате рефлекторной остановки дыхания. Иногда дыхание останавливалось через 5-25 минут после вдыхания газа нередко смерть наступает от химического ожога легких.

Первая медицинская помощь в очаге поражения, осуществляемая в порядке само- и взаимопомощи:

промыть глаза водой, лучше 2% раствором питьевой соды;

надеть противогаз или ватно-марлевую повязку, смоченную 2 % раствором питьевой соды;

обработать пораженные участки кожи мыльным раствором;

немедленно покинуть очаг поражения, лучше транспортными средствами.

4.3.3 Оценка химической обстановки на объекте в результате аварийного разлива 25 т хлора на расстоянии 1.2 км

Проведем анализ ситуации, а также расчет оценки возможной зоны заражения с выбросом АХОВ.

Данные для расчета: Время суток: день; состояние погоды: ясно; скорость ветра: 1 м/с. По рисунку 5.4 находим степень вертикальной устойчивости воздуха по данным прогноза погоды. Из него видно, что степенью вертикальной устойчивости атмосферы является конвекция.

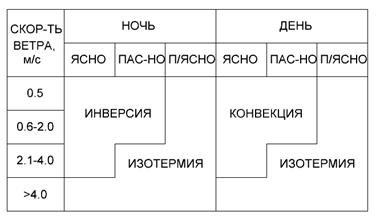

Рисунок 4.4 - График зависимости степени вертикальной устойчивости воздуха по данным прогноза погоды

Определим глубину распространения облака зараженного воздуха на открытой местности при скорости ветра 1м/с по данным таблицы 5.3. (Г = 78 км).

Рассчитаем глубину распространения облака зараженного воздуха, (Г) с учетом скорости ветра - умножением на коэффициент из таблицы 5.4.

Таблица 4.3

Глубина распространения облаков зараженного воздуха на открытой местности, при скорости ветра 1м/с

Таблица 4.4

Поправочные коэффициенты

Для скорости ветра 1м/с поправочный коэффициента равен 1. Г = 78км.

Определим ширину зоны заражения (Ш), км по соотношению

 (4.9)

где Г - глубина распространения облака зараженного воздуха, км

Рассчитаем площадь зоны заражения по формуле:

 (4.10)

где S - площадь зоны заражения, км²;

Г - глубина распространения облака зараженного воздуха, км;

Ш - ширина распространения облака зараженного воздуха, км.

 (4.11)

Для полной оценки обстановки аварии необходимо знать время (t), мин, в течение которого облако зараженного воздуха достигнет определенного населенного пункта и в нем возникнет угроза отравления людей. Это время определяется делением расстоянием от места аварии до данного населенного пункта R (в моем случае здания ОГУ - Аппаратный завод) на среднюю скорость переноса облака воздушным потоком, νср, м/с. Средняя скорость, в свою очередь, зависит от расстояния, метеорологических условий и скорости ветра, и определяется таблицей 4.5.

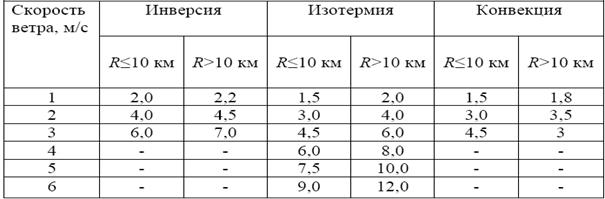

Таблица 4

Зависимость средней скорости воздушного потока от расстояния, метеорологических условий

Расчет времени, за которое зараженное облако достигнет аппаратного завода

Таким образом, в данном разделе, произведен анализ безопасных условий труда, произведен расчет производственного освещения, а также выявлены последствия при возможных чрезвычайных ситуациях.

Список использованных источников

1 Агранович Б.Л., Щербанский Л.М. Вопросы оценки разности фаз импульсных радиосигналов в двухканальных системах // Способы построения и анализ погрешностей фазометрических устройств: Сб. статей по фазовой радиотехнике. - Томск: Изд-во Томского ун-та, 1972. С. 10 - 21.

2 Азизов А.М., Гордов А.Н. Точность измерительных преобразователей. - Л.: Энергия, 1975.

3 Айзинов М.М. Анализ и синтез линейных радиотехнических цепей в переходном режиме. - Л.: Энергия, 1968.- 376 с.: ил.

4 Айзинов М.М. Избранные вопросы теории сигналов и теории цепей. - М.: Связь, 1971. - 349 с.: ил.

5 Александров И.А., Соболев В.В. Аналитические функции комплексного переменного: Учеб. пособие для физ. мат. спец. вузов. - М.: Высш. шк., 1984. - 192 с.

6 Алексенко А.Г., Коломбет Е.А., Стародуб Г.И. Применение прецизионных аналоговых ИС - М.: Радио и связь, 1981. - 224 с.: ил.

7 Альтшуллер Г.Б., Елфимов Н.Н., Шакулин В.Г. Кварцевые генераторы: Справ. пособие. - М.: Радио и связь, 1984. - 232 с.: ил.

8 Альтшуллер Г.В. Управление частотой кварцевых генераторов. 2-е изд., перераб. и доп. - М.: Связь, 1975. - 304 с.

9 Амплитудно-фазовая конверсия / Г.М. Крылов, В.З. Прудкин, Е.А. Богатырев и др.; Под ред. Г.М. Крылова. - М.: Связь, 1979. - 256 с.: ил.

10  Аналоговые и цифровые интегральные микросхемы: Справочное пособие / С.В. Якубовский, Н.А. Берканов, Л.И. Ниссельсон и др.; Под ред. С.В. Якубовского. - 2-ое изд., пер ераб. и доп. - М.: Радио и связь, 1984. - 432 с.

11  Anderson H., Hiscocks. Switching multiplier is accurate at low frequencies // Electronics. - 1978. - February 2, Vol. 51, No. 3. - pp. 114 - 117.

12  Андре Анго. Математика для электро- и радиоинженеров: Пер. с фр. / Под ред. К.С. Шифрина. - М.: Наука, Гл. ред. физ.-мат. лит., 1967.

13  Апорович А.Ф., Чердынцев В.А. Радиотехнические системы передачи информации: Учеб. пособие для вузов. - Минск: Вышэйшая школа, 1985.

14  Арутюнов П.А. Теория и применение алгоритмических измерений. - М.: Энергоатомиздат, 1990.- 256 с.: ил.

15  Атабеков Г.И. Основы теории цепей. Учебник для вузов. - М.: Энергия, 1969. - 424 с.: ил.

16  Балякин И.А., Егоров Ю.М., Родзивилов В.А. Приборы с переносом заряда в радиотехнических устройствах обработки информации. - М.: Радио и связь, 1987. - 176 с.: ил.

17  Баранов Л.А. Квантование по уровню и временная дискретизация в цифровых системах управления. - М.: Энергоатомиздат, 1990. - 304 с.: ил.

18  Барсуков Ф.И., Русанов Ю.Б. Элементы и устройства радиотелеметрических систем. - М.: Энергия, 1973. - 256 с.

19  Белоглазов И.П., Тарасенко В.П. Корреляционно-экстремальные системы. - М.: Сов. радио, 1974. - 392 с.: ил.

20  Белых В.Н., Мельникова В.А., Пашев Г.П. Динамика систем АПЧ с частотно-фазовым детектором // Радиотехника и электроника. - 1983. -Вып. 9. - Т. 26. - С. 1772-1777.

22  Булатов В.Н. Использование свойств спектров широтно-импульсно-модулированных сигналов для увеличения точности задания коэффициента модуляции / Оренбургский политехн. ин-т. - Оренбург, 1994. Деп. в ВИНИТИ 15.04.94. №898-694.

23  Булатов В.Н. Спектрально-временной метод оценки методической погрешности трансформации фазового спектра в широкополосных системах // Методы и средства измерений физических величин: Тезисы докладов Всероссийской научно-технической конференции. - Н. Новгород, 1999. - Ч.5. - С.17- 18.
