ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ. ОСНОВЫ AutoCAD

1. Возможности графической системы AutoCad

Система AutoCAD — универсальная графическая система в основу структуры, которой положен принцип открытой архитектуры, позволяющий адаптировать многие функции AutoCAD к конкретным задачам. Рассматриваемый в рамках данных работ подход к конструированию базируется на двухмерной геометрической модели - графических изображениях и использовании компьютера как электронного кульмана, позволяющего значительно ускорить и облегчить процесс конструирования, повысить качество оформления конструкторской документации.

2. Запуск AutoCad 2006

При использовании устройства указания «мышь» будем руководствоваться следующим. Фраза «щелкнуть мышью» означает, что необходимо кратковременно нажать и отпустить левую кнопку мыши, поместив указатель мыши (курсор) на изображение какого-либо элемента на экране. Если необходимо использовать правую кнопку мыши, об этом будет указано в пояснении.

Для запуска AutoCAD 2006 на рабочем столе Windows дважды щелкните по пиктограмме AutoCAD 2006.

После запуска системы рабочий стол будет содержать:

1. падающее меню — самая верхняя строка;

2. необязательные панели инструментов:

а) стандартная панель инструментов — вторая строка; б) панель свойств объектов — третья строка;

в) съемные панели различных инструментов, например, столбцы слева;

3. строка состояния — нижняя строка;

4. командная строка — сразу перед строкой состояния; (Следует обращать внимание на сообщения в командной строке, где находится информация о текущем состоянии системы; о том, что программа ожидает команды от пользователя, находится в режиме выполнения команды, выдает сообщение пользователю об ошибочном действии…).

5. графическое поле, занимающее всю остальную часть рабочего стола;

6. необязательное экранное меню — столбец справа (отсутствует).

3. Настройки рабочей среды AutoCad 2006

Настройка рабочей среды системы начинается с подготовки начальных параметров рисунка.

Выбор единиц рисования

В падающем меню Формат выбрать Единицы рисунка (Настройка рисунка, единицы).

В открывшемся диалоговом окне выбрать закладку Единицы.

Тип — десятичные.

Точность — 0.000, а для угловых:

Тип — Град/Мин/Сек.

Точность — 0d.

Затем открыть закладку (если такая закладка имеется в данной версии

AutoCAD) Масштаб и выбрать 1:1.

Подтвердить выбор параметров нажатием кнопок Применить и OK.

Определение границ рисунка

В падающем меню Формат выбрать Лимиты (Ограничение чертежа, границы рисунка).

На запрос в командной строке о координатах левого нижнего угла листа указать 0, 0 «Enter».

На запрос в командной строке о координатах правого верхнего угла листа указать 210, 297 «Enter».

Определение параметров сетки и шаговой привязки

В Строке состояния выбрать правой клавишей мыши кнопку Привязка

или Сетка.

В открывшемся меню выбрать Настройка (Установки, Свойства). и в открывшемся диалоговом окне выбрать закладку Шаг и сетка (Привязка и сетка).

В соответствующих окнах установить величину шага сетки и шага привязки по 1 по осям X и Y.

Подтвердите выбор параметров нажатием кнопки ОK.

Включать и выключать шаговую привязку можно нажатием функциональной клавиши F9.

Включать и выключать сетку можно щелчком мыши по кнопке Сетка в строке состояния или функциональной клавишей F7.

4. Команды общего редактирования

Кнопка команды Стереть (Erase) — стирает с экрана выбранные объекты и удаляет их из рисунка.

Кнопка команды Копировать (Copy) позволяет сделать копию выбранных объектов, смещенную относительно оригинала на заданный вектор.

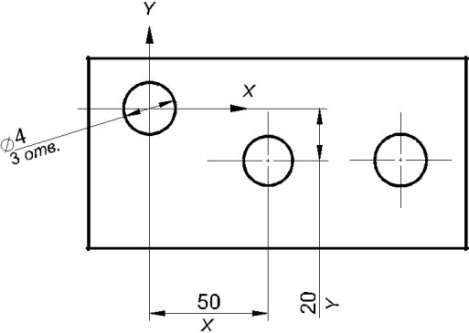

П ример копирования 2-й окружности по координатам x, y (50, –20) дан на рис. 1.1.

Рис. 1.1. Использование команды Копировать (Copy)

Кнопка команды Зеркало (Mirror) позволяет отображать симметрич-ные элементы относительно оси (рис. 1.2).

Рис. 1.2. Использование команды Зеркало (Mirror)

Кнопка команды Перенести (Move) позволяет переместить выбранные объекты параллельно вектору, заданному двумя точками.

Кнопка команды Повернуть (Rotate) дает возможность повернуть выбранные объекты относительно базовой точки на заданный угол.

Кнопка команды Разорвать (Break) нужна для того, чтобы, например, разомкнуть линию и потом ее удалить.

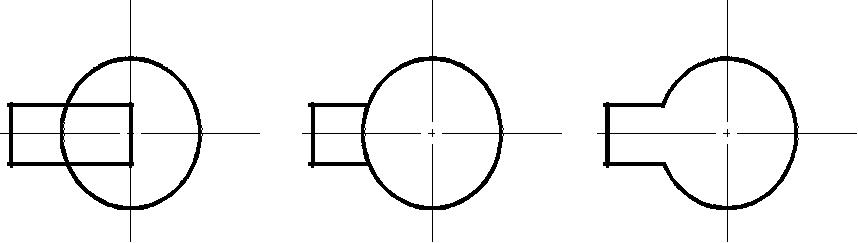

Кнопка команды Обрезать (Trim) позволяет удалить часть объекта (рис. 1.3).

Шаг 1 Шаг 2 Шаг 3

Рис. 1.3. Использование команды Обрезать (Trim)

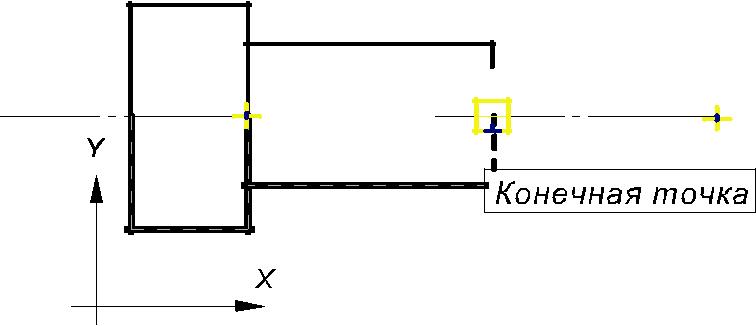

Кнопка команды Фаски (Chamfer). Если действующие параметры фаски (снять по 10 мм с каждого) вас устраивают, то можно перейти к указанию первого отрезка (рис. 1.4). Если нет, то устанавливаем свои параметры длин фаски (5×5).

Рис. 1.4. Использование команды Фаска (Chamfer)

Кнопка команды Сопряжение (Fillet) позволяет плавно перейти от одной линии к другой.

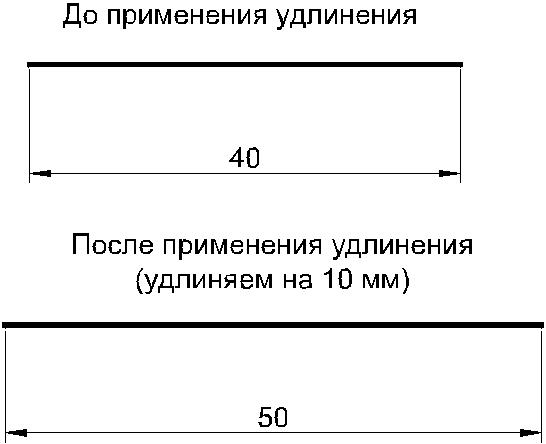

Кнопка команды Удлинить (Lengthen) позволяет удлинить объект. Пример удлинения линии вправо на 10 мм показан на рис. 1.5.

Рис. 1.5. Использование команды Удлинить (Lengthen)

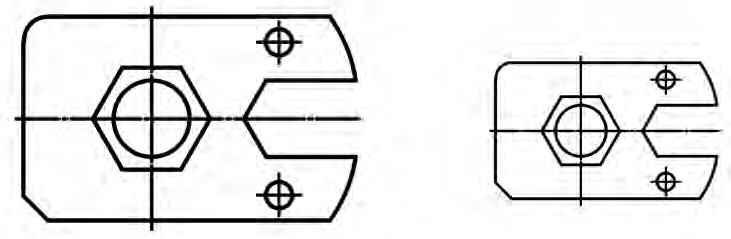

Кнопка команды Масштаб (Scale) позволяет изменить масштаб изо-бражения (рис. 1.6).

Рис. 1.6. Использование команды Масштаб (Scale)

Для увеличения объектов нужно ввести число больше 1: 2; 2,5; 4; 5 (масштаб 2:1; 2:2.5; 4:1; 5:1).

Для уменьшения меньше 1: 0.5; 0.25; 0.2 (масштабы 1:2; 1:4; 1:5).

Лабораторные работы

Целью лабораторных работ является изучение возможностей системы AutoCAD выполнения построений на плоскости, освоение способов формирования изображений и овладение приемами нанесения размеров и оформления чертежей в соответствии с требованиями ГОСТов ЕСКД. Задание предусматривает выполнение чертежа на компьютере и получение бумажной копии с помощью распечатывающего устройства.

В тексте лабораторных работ используются следующие сокращения: ПСК - пользовательская система координат; «Enter» - клавиша ввода; КС - командная строка; … - знак, указывающий, что в командной строке необходимо набрать с клавиатуры запрашиваемую информацию.

Лабораторная работа № 4

Начертить изображение контура (рис. 2.1) по заданным размерам (без их простановки) с помощью команд Рисования (Рисовать, Черчение) в падающем меню или на съемной панели инструментов Отрезок; Прямоугольник;

Многоугольник (Полигон); Дуга (Арка); Круг.

1. Вычертить рамку на листе выбранного формата. Воспользуйтесь командой Рисовать/ Отрезок. На запрос системы укажите в КС:

1. координаты начальной точки: 20, 5 «Enter»;

2. координаты следующей точки: 20, 292 «Enter»;

3. координаты следующей точки: 205, 292 «Enter»;

4. координаты следующей точки: 205, 5 «Enter»;

5. координаты следующей точки: Замкнуть «Enter».

2. Перейти от мировой системы координат к пользовательской системе координат (ПСК), присвоив точке 1 с мировыми координатами 90, 200 координаты 0, 0 в ПСК.

В системе AutoCAD существуют следующие системы координат:

1) мировая, установленная по умолчанию, в которой ось Х направлена горизонтально слева направо, а ось Y — вертикально снизу вверх. Начало отсчета совпадает с координатами левого нижнего угла листа. В мировой системе нельзя изменить ни одну из установок; 2) пользовательская, задавая которую можно изменить положение начала координат и направление осей.

В падающем меню Сервис (Вид, Инструменты)/ Новая ПСК/ Начало (Источник).

На запрос системы укажите в КС:

1) новое положение начала координат (мировые координаты т. 1) 90, 200 «Enter».

Далее расчет координат точек изображения ведется от точки 1 с координатами 0,0 в ПСК.

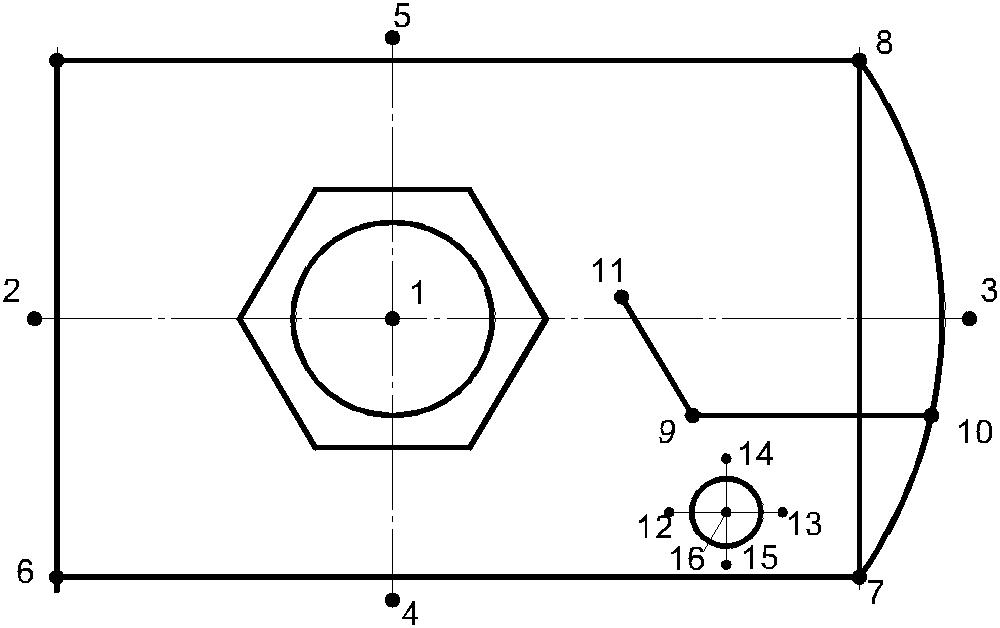

Рис. 2.1

3. Вычертить горизонтальную ось от т. 2 до т. 3. Воспользуйтесь командой Рисовать/ Отрезок.

1. координаты начальной точки (т. 2): –55, 0 «Enter»;

2. координаты следующей точки (длина оси от т. 2 до т. 3): @ 140, 0 «Enter», где @ — знак, указывающий, что координаты следующей точки отрезка задаются через приращение координат начальной точки; 140 — величина приращения по оси Х (равна длине оси); 0 — величина приращения по оси Y;

3) координаты следующей точки: завершить команду «Esc» или «Enter».

4. Вычертить вертикальную ось от т. 4 до т. 5.

Воспользуйтесь указаниями п. 3 учитывая, что величина приращения по оси Х равна 0, а по оси Y — длине оси.

1. координаты т. 4: 0, –45 «Enter»;

2. координаты т. 5: @ 0, 90 «Enter»;

3. координаты следующей точки: завершить команду «Esc».

5. Вычертить прямоугольник.

Воспользуйтесь командой Рисовать/ Прямоугольник. На запрос системы укажите в КС:

1. координаты левого нижнего угла (т. 6): –50, –40 «Enter»;

2. координаты правого верхнего угла (т. 8): @ 120, 80 «Enter».

6. Вычертить шестиугольник.

Воспользуйтесь командой Рисовать/ Многоугольник. На запрос системы укажите в КС:

1. количество сторон (6): 6 «Enter»;

2. координаты центра (т. 1): 0, 0 «Enter»;

3. способ вычерчивания многоугольника: по описанной окружности, ему соответствует символ О русской клавиатуры: О «Enter»;

4. радиус выбранной окружности: 25 «Enter».

7. Вычертить окружность Ø 30.

Воспользуйтесь командой Рисовать/ Круг/ Центр, Радиус. На запрос системы укажите в КС:

1. координаты центра (т. 1): 0, 0 «Enter»;

2. радиус окружности: 15 «Enter».

8. Вычертить дугу R80.

Существует 11 способов вычерчивания дуги.

По умолчанию принят способ вычерчивания дуги по трем лежащим на ней точкам. В задании рассматривается способ вычерчивания дуги по следующим параметрам: по начальной (Н), конечной (К) точкам и радиусу (R).

Воспользуйтесь командой Рисовать/Арка (Дуга)/ Начало, Конец, Радиус.
