больших значений нагрузки может привести к потере точности из-за точности машинных вычислений.

5.Проанализируйте деталь, используя значения по умолчанию.

∙После выполнения анализа COSMOSXpress отображает минимальный запас прочности. Допустим, что это значение - m. Это означает, что

анкерная плита начнет деформироваться при изменении величины силы с

F до mxF.

∙С учетом запаса прочности 3.0 максимальное усилие, которое способна выдержать анкерная плита, составляет mxF/3.0.

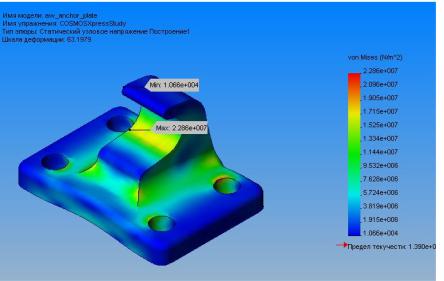

∙На рисунке ниже показано распределение напряжения в анкерной плите при нагрузке в 350 фунтов.

При нормальных рабочих условиях на анкерную плиту действует сила, приложенная к рукоятке. С практической точки зрения более важен вопрос, какую максимальную силу, не вызывающую деформаций, можно приложить к рукоятке. COSMOSXpress не может правильно ответить на этот вопрос, так как не поддерживает анализ сборок. Когда деталь анализируется вне сборки, трудно описать нагрузку и соответствующие условия опор. COSMOSWorks поддерживает анализ сборок, а, следовательно, позволяет проанализировать всю сборку, приложив силу к рукоятке.
