Материал: Практика 19

Практическое занятие №9

Использование анализа COSMOSXpress для сохранения материала

Цель: Научиться определять собственные свойства материала в SolidWorks

и изменять геометрию конструкции для сохранения материала

ТЕОРИЯ

Назначение материала в SolidWorks

В библиотеку материалов SolidWorks добавляется материал со следующими физическими свойствами и назначается для детали.

Так как свойства материала указаны в системе единиц МКС, то ее целесообразно выбрать в качестве системы единиц по умолчанию.

Чтобы установить систему единиц измерения для документа:

1.В дереве конструирования FeatureManager нажмите кнопкой мыши на имя детали в верхней части дерева и выберите Свойства документа.

Отобразится диалоговое окно Свойства документа - Оформление.

2. Нажмите пункт Единицы измерения.

1

3.В разделе Система единиц измерения выберите МКС (метр, килограмм, секунда).

4.Нажмите OK.

Чтобы добавить материал в новую базу данных материалов и назначить его для детали:

1. Нажмите кнопку

Редактировать материал

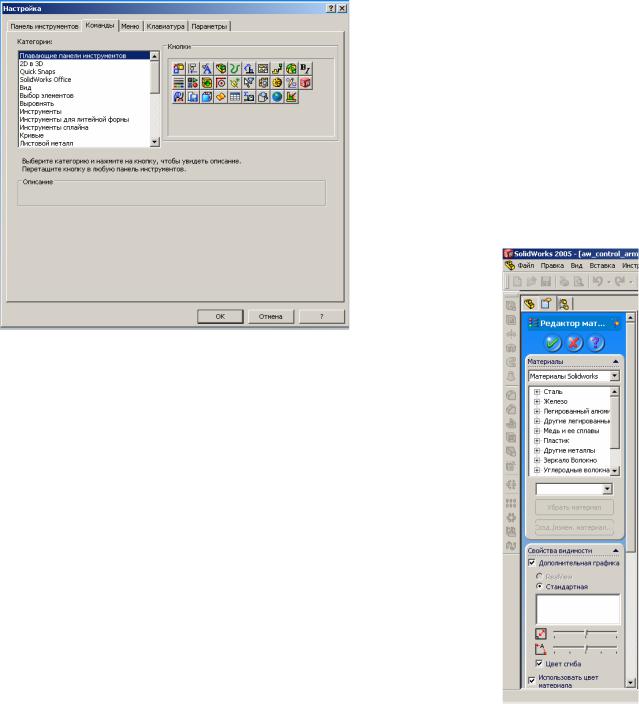

на панели инструментов "Стандартная". Если такой кнопки нет, то добавьте ее с

помощью окна Настройка, которое можно вызвать командой ИнструментыНастройка (вкладка Команды).

Отобразится окно Редактор материалов

PropertyManager (Менеджера свойств).

В разделе Материалы выберите материал, который

будет использоваться в качестве основы для нового материала.

3. Нажмите кнопку Создать/изменить материал.

Появится диалоговое окно.

2

4. На вкладке Общая

информация выполните следующее:

a. В разделе Выбор базы

данных выберите

<Новая база данных материалов>.

Откроется диалоговое окно

Сохранить как.

b. Введите имя новой базы данных материалов и нажмите Сохранить.

c.В поле Классификация материалов введите имя материала из классификации.

d.В поле Имя материала введите имя.

e.На вкладке Физические свойства можно установить свойства нового материала.

6.Нажмите OK.

Название нового материала отобразится в окне Редактор материалов PropertyManager (Менеджера свойств) в разделе новой базы данных. Определенные свойства отобразятся в окне Физические свойства.

7. Нажмите ОК.

Выбор параметров в COSMOSXpress

Нажмите COSMOSXpress Analysis Wizard или выберите Инструменты, COSMOSXpress.

Для выбора параметров анализа:

1.Выберите Параметры.

Отобразится экран Параметры.

2.Нажмите кнопку Далее.

3

Флажок появится на вкладке Добро пожаловать, и появится вкладка Материал, где можно выбрать материал из списка.

ХОД РАБОТЫ

1.Найдите файл Задания\ММ в САПР\aw_control_arm.sldprt. и

скопируйте к себе в папку.

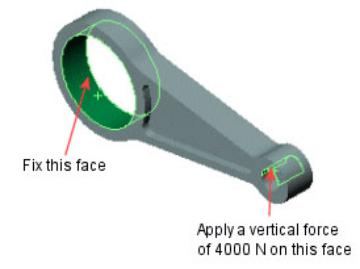

Рукоятка управления фиксируется в большом отверстии, и ей сообщается сила в малом отверстии, как показано на рисунке.

2.Откройте файл aw_control_arm.sldprt.

3.Чтобы установить систему единиц измерения для документа:

1.В дереве конструирования FeatureManager нажмите кнопкой мыши

на имя детали в верхней части дерева и выберите Свойства документа.

Отобразится диалоговое окно Свойства документа - Оформление.

2. Нажмите кнопку Единицы измерения.

4

3.В разделе Система единиц измерения выберите МКС (метр, килограмм, секунда).

4.Нажмите OK.

4.Чтобы добавить материал в новую базу данных материалов и назначить его для детали:

4.1.Нажмите кнопку Редактировать материал на панели инструментов "Стандартная". Если такой кнопки нет, то добавьте ее с

помощью окна Настройка, которое можно вызвать командой

Инструменты-Настройка (вкладка Команды).

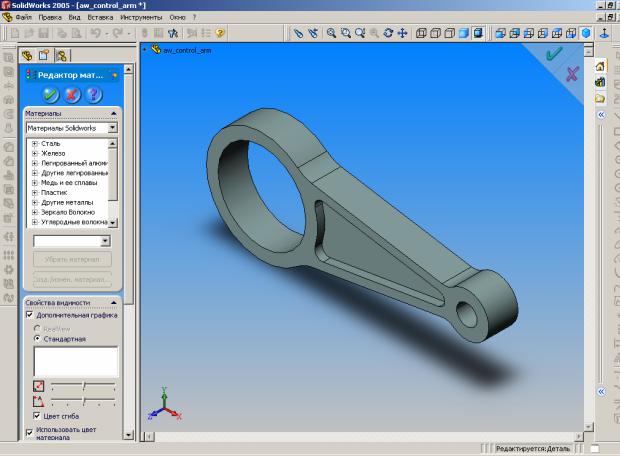

Отобразится окно Редактор материалов PropertyManager (Менеджера свойств).

4.2.В разделе Материалы нажмите на знак плюса рядом с элементом Сталь

и выберите Легированная сталь.

5
