Материал: Практика 19

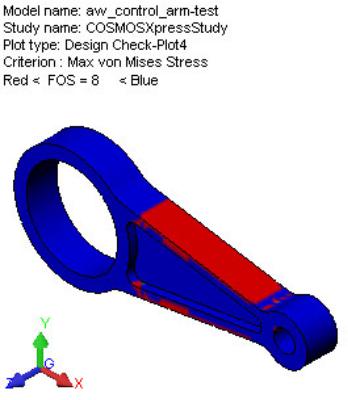

Исследование распределения запаса прочности показывает, что можно удалить
материал из областей с высокими значениями запаса прочности без нарушения запаса прочности детали.
12. Удаление материала из детали
В этом разделе удаляется материал из рукоятки управления путем редактирования определения элемента Cut-Extrude1 (Вырез-Вытянуть1).
Чтобы удалить материал из детали:
12.1.Нажмите кнопку Закрыть.
Отобразится окно сообщения с вопросом, желательно ли сохранить данные COSMOSXpress.
12.2.Нажмите Да.
12.3.В дереве конструирования FeatureManager правой кнопкой мыши нажмите на элемент Cut-Extrude2 (Вырез-Вытянуть2) и выберите
Редактировать определение.
11
Появится диалоговое окно Cut-Extrude2 (Вырез-Вытянуть2) PropertyManager (Менеджера свойств).
12.4.В окне группы Направление 1 выберите Через все.
12.5.Нажмите Детальный просмотр
.
12.6.Нажмите OK
.

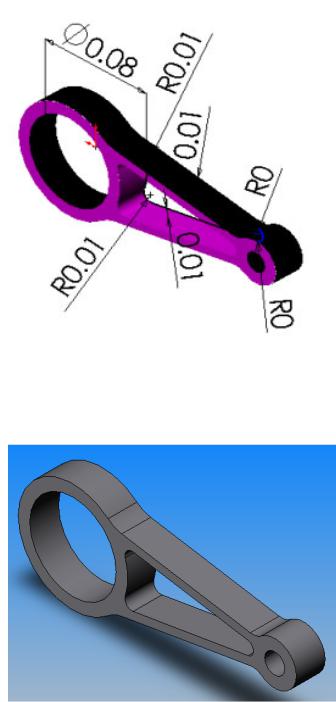

Измененная деталь показана на рисунке внизу.
12
13. Анализ измененной детали
После изменения геометрии модели необходимо выполнить анализ измененной детали для оценки результатов.
Для анализа измененной детали:
13.1. Чтобы перезапустить COSMOSXpress, нажмите COSMOSXpress Analysis Wizard
или Инструменты, COSMOSXpress .
Обратите внимание на восклицательные знаки
на вкладках Анализ и Результаты. Они означают, что необходимо заново проанализировать деталь, и что существующие результаты не соответствуют текущей геометрии. Также обратите внимание, что кнопка Обновить появится в
нижнем левом углу окна
COSMOSXpress.
1. Нажмите Обновить.
COSMOSXpress начнет анализ измененной детали. По завершении анализа COSMOSXpress заменит восклицательные знаки
,
отображающиеся на вкладках
Анализ и Результаты, на флажки
. Обратите внимание, что

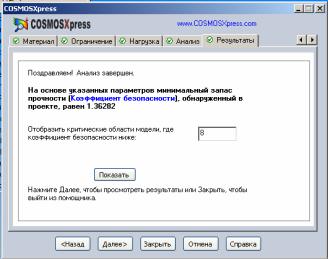

новый минимальный запас прочности представлен приблизительно как 1,36.
Создание файлов eDrawing для результатов анализа
eDrawings позволяет просматривать и анимировать результаты анализа. Можно также создать документ, удобный для отправки другим пользователям.
Чтобы создать файлы eDrawing для результатов анализа:
1.Нажмите Далее для продолжения.
2.Нажмите Создать eDrawings результатов анализа, затем Далее.
13
Появится диалоговое окно Сохранить как.
3.Нажмите Сохранить для использования базового имени по умолчанию для eDrawing файлов.
Откроется программа просмотра eDrawings для отображения эпюры эквивалентных напряжений.
COSMOSXpress создаст три файла с именами aw_control_arm-test- cosmosxpressStudy_FOS.analysis.eprt, aw_control_arm-test- cosmosxpressStudy_deformation.analysis.eprt, aw_control_arm-test- cosmosxpressStudy_stress.analysis.eprt для результатов запаса прочности,
деформаций и напряжений, соответственно.
Для завершения сеанса COSMOSXpress:
1.Нажмите кнопку Закрыть.
Появится сообщение, предлагающее сохранить данные COSMOSXpress.
2.Нажмите Да, чтобы сохранить данные COSMOSXpress.
Определение максимального усилия
Анкерная плита

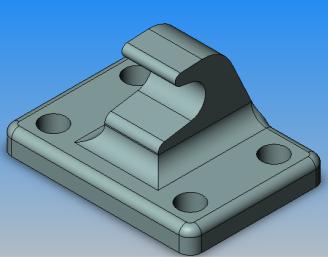

Деталь анкерной плиты сборки
DE-STA-CO Clamp.375.r
изготовлена из полиамида 6/10.
Плита крепится с помощью четырех отверстий. Усилие на анкерную
плиту передается от компонента пластины. Необходимо определить максимальное усилие, которое может выдержать анкерная плита,
предусмотрев запас прочности, равный 3,0.
14
1.Скопируйте себе файл aw_anchor_plate.sldprt.
2.Укажите Полиамид 6/10 из базы данных материалов solidworks, выбрав его в разделе Пластмасса.

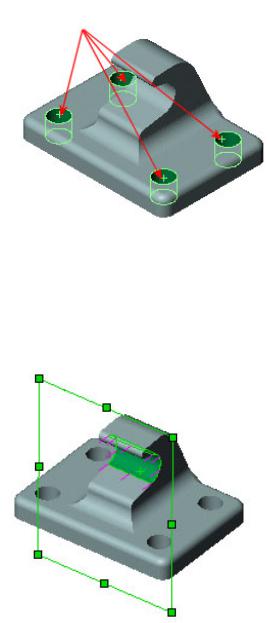

3.Ограничьте четыре отверстия плиты. Используйте один набор ограничений, который содержит четыре грани.
4. Приложите усилие, равное 350 фунтам, к грани, соприкасающейся с компонентом пластины. Вместо 350 фунтов можно указать любое необходимое значение. Обозначим приложенную силу буквой F.
∙Используйте переднюю плоскость в качестве справочной плоскости при определении силы.
∙Используйте Отобразить символы,
чтобы проверить направление нагрузки.
∙Используйте Изменить направление,
чтобы изменить направление силы.
Поскольку в анализе проекта используются приближенные методы, подразумевающие значительные числовые вычисления, использование слишком маленьких или слишком
15
