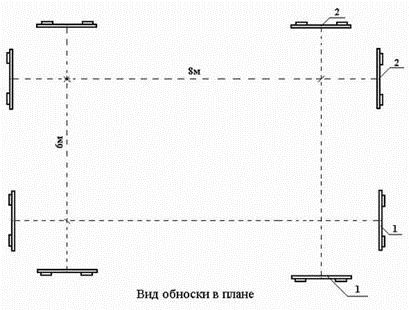

Иногда применяют инвентарную обноску. Она состоит из металлических полых якорей, забиваемых в землю на глубину 0,7 м, в отверстия которых устанавливают металлические стойки, несущие трубчатые штанги. На штанге передвигаются муфты (хомутик с табличкой, обозначающей наименование оси), которая может быть закреплена в любом месте. Якоря расставляют так, чтобы стойки не попали на оси здания. Положение осей на обноске фиксируют передвижением муфт (хомутиков).

Независимо от вида обноска должна соответствовать следующим требованиям: Стороны ее должны быть параллельны продольным и поперечным осям сооружения, а доски и штанги - прямолинейными и горизонтальными. Верхний уровень обноски рационально размещать или на уровне чистого пола этажа, или на расстоянии целого числа метров над уровнем дна котлована. Для контроля незыблемости обноски в процессе строительства основные оси дополнительно закрепляют грунтовыми знаками, размещенными под обноской. Контроль производится отвесом. Для сохранения обноски иногда ее строят после подготовки котлована.

Для разбивки осей на обноске теодолит устанавливают в одной из точек основной оси и ориентируют по ней, например по линии 1-1У. Затем передают трубой и закрепляют оси или гвоздями на ребрах досок, или муфтами (хомутиками) на штангах обноски: сначала точку 4*, а после поворота через зенит - точку 1*. Отложив теодолитом угол 90, фиксируют на обноске ось 2**-1**.

Все построения теодолитом проводят при двух положениях вертикального круга, каждый раз намечают точку и при допустимом расхождении в их положении принимают и фиксируют окончательную среднюю. Теперь по доскам или штангам обноски откладывают рулеткой расстояние а и в и фиксируют точки 2*, 3*, 3**,4**. Пользуясь линиями 2*-3* и 3**-4** как створами, сносят на землю точку S и измеряют в ней контрольный угол 2*S4**, который должен быть равен проектному.

В зависимости от точности разбивки отклонение угла не должно превышать 10-30. После этого разбивают все промежуточные оси. Фактическое расстояние не должно отличаться от проектного расстояние между осями более чем на 2 мм. Окончательное положение осей на обноске фиксируют гвоздями или муфтами, обозначают несмываемой краской с указанием обозначения оси. Межсекционные и пролетные оси, сохранность которых должна быть обеспечена на длительный период, закрепляют створными знаками.

6. Зачистка дна котлована до проектной отметки

В состав геодезических работ при устройстве котлована входят:

вынос нижнего контура котлована;

вынос верхнего (внешнего) контура котлована;

нивелирование внешнего контура котлована по квадратам;

периодические исполнительные съемки в процессе выемки грунта;

зачистка дна и откосов котлована;

исполнительная съемка котлована.

Вынос нижнего контура котлована выполняют от основных осей сооружения, предварительно вынесенных на обноску. Для этого через гвозди, закрепляющие основные оси на обноске, натягивают капроновые нити или тонкую проволоку, точки их пересечения проектируют на землю отвесом и обозначают кольями.

Вынос верхнего контура котлована и его закрепление кольями выполняют от внутреннего контура отложением отрезка , величину которого вычисляют по глубине котлована А и уклону откоса I.

Периодические исполнительные съемки выполняют с целью вычисления текущих объемов земляных работ, а также для контроля за выемкой грунта, чтобы не допустить его излишней выемки и не нарушить естественный грунт.

Зачистка дна с необходимой точностью выполняется по кольям, которые предварительно устанавливают на проектную высоту по всей площади котлована через 5-10 м друг от друга в вырытых для этого углублениях.

Исполнительная съемка котлована выполняется от основных осей, которые переносят на дно котлована после его окончательной зачистки. Для этого внешний и внутренний контуры привязывают к основным осям сооружения, а также выполняют нивелирование дна по квадратам со стороной 3-5 м. По результатам съемки составляют исполнительный чертеж котлована. На чертеже указывают: расстояние от контуров котлована (нижнего и верхнего) до основных осей сооружения; отметки поверхности внешнего контура до начала выемки грунта; исполнительные отметки и проектную отметку дна котлована. Отклонения исполнительных отметок должны быть не более 2-3 см.

7. Определение объема грунта при разработке котлована

Подсчет объемов разрабатываемого грунта сводится к определению объемов различных геометрических фигур. При этом допускается, что объем грунта ограничен плоскостями, отдельные неровности не влияют значительно на точность расчета.

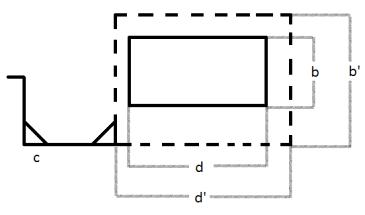

Для подсчета объема котлована используют следующие формулы:

d - длина стороны котлована внизу; d' - длина котлована наверху; в - короткая сторона котлована внизу; в' - наверху; h - глубина котлована;

Объем грунта в котловане можно вычислить и по такой формуле:

V=h(S_низ+S_верх+S_сред)/6 ,

где S_низ=db; S_верх=d'b'=(d+2hm)(b-2hm), где m - показатель крутизны или отношение высоты откоса к его заложению (m=h/c)

. Вынос осей здания на дно котлована

После исполнительной съемки котлована и установления соответствия котлована проекту на дно котлована переносятся оси.

Перенесение осей здания (сооружения) на дно котлована производится способом створных засечек с точек закрепления осей, расположенных вне зоны земляных работ, или с помощью обноски, струн и отвесов.

При способе створных засечек теодолит устанавливают над точкой закрепления оси здания (сооружения) или над обноской на поверхности. Визируют на противоположную точку оси и, наклонив трубу, закрепляют створ в котловане двумя точками. Для контроля проектирование выполняют в обратном направлении. Таким образом переносят все оси здания (сооружения) и на дне котлована по этим точкам натягивают струны. При необходимости створ сдвигают на наружные грани конструкций фундамента.

В глубоких котлованах на дне строят обноску на высоте 0,8-1,5м над основанием котлована и на нее створными засечками передают основные оси со знаков их закрепления так же, как это делают на поверхности земли. Дальнейшую разбивку фундамента выполняют по обноске. В этом случае обноску на поверхности не строят.

Основным способом точной передачи отметок в котлован является способ геометрического нивелирования. Если в результате постоянного контроля за выемкой грунта установлено, что до проектной отметки осталось в пределах 10см, то выполняют точную передачу метки в котлован. Перед этим на дне котлована закладывают не менее двух грунтовых временных реперов или марок. На бровке укрепляют кронштейн или наклонный брусок для подвеса рулетки. К нижнему концу рулетки подвешивают груз и опускают его в сосуд с жидкостью предотвращения колебаний. Отметку передают с помощью одного переносного или двух нивелиров. На рабочий репер Р₁ и на репер на дне котлована Р₂ устанавливают рейки. Посередине между рулеткой реперами устанавливают нивелир (или два нивелира). Берут отсчеты по рейкам а и б и одновременно отсчеты по рулетке c и d. Отметку репера Р₂вычисляют по формуле:

₂ = Нp₁ + а - б - (с - d)

Разбивка оси принимается и проверяется по акту. Отклонение габаритных размеров здания по строительной обноске не должно превышать 5 мм для размеров до 10 м и 20 мм при размерах здания до 100 м и более.

В процессе строительства периодически производится контроль правильности положения обноски.

9. Исполнительная съемка

Исполнительные съемки входят в состав технологического процесса строительства, поэтому очередность и способ их выполнения, технические средства и требуемая точность измерений зависят от этапов строительно-монтажного производства. Исполнительной съемке подлежат части зданий и конструктивные элементы, от точности положения которых зависит точность выполнения работ на последующих этапах, а также прочность и устойчивость здания в целом. Эти требования по существу и определяют поэтапный выбор параметров исполнительной съемки.

На этапе нулевого цикла исполнительную съемку выполняют после устройства котлована, свайного поля, сооружения фундамента, стен и перекрытий технического подполья. При устройстве котлована съемку производят после зачистки дна и откосов. При этом определяют относительно осей внутренний контур, а нивелированием по квадратам - отметки дна. Для свайного поля путем перенесения осей на оголовки определяют положение свай в плане и нивелированием оголовков - по высоте.

При монтаже монолитных фундаментов исполнительную съемку производят после окончания бетонирования и затвердевания бетона. Для съемки в плане на фундаменты вновь переносят разбивочные оси, от которых измеряют положения фундаментов. По высоте нивелируют поверхность фундаментов в точках пересечения осей и между ними, примерно через 5 м. Аналогично производят съемку сборных фундаментов, перенося оси на все их элементы. При съемке по высоте сборных фундаментов стаканного типа определяют отметки дна стаканов.

Заключение

Ни одно из современных строительств не обходится без геодезических работ. Они предшествуют, сопровождают и завершают процесс строительства.

Геодезические работы на строительной площадке относятся к числу первоочередных в общем комплексе изысканий. На основе полученного в результате съемки топографического плана крупного масштаба разрабатывается генеральный план строительной площадки, на котором проектируют здания, сооружения, транспортные пути, инженерные сети и др. Не менее важное значение приобретает топографический план при проектировании строительного генерального плана, на котором намечают весь комплекс вспомогательных и временных зданий и сооружений. Топографический план служит, кроме того, исходным материалом для составления рабочих чертежей вертикальной планировки, архитектурно-строительных чертежей зданий, сооружений и различных инженерных сетей.

Для перенесения проектов зданий и сооружений на местность используют геодезическую основу, созданную на строительной площадке в виде полигонометрической сети или строительной сетки. От пунктов геодезической основы разбивают на местности положение главных осей зданий и сооружений, от которых затем производят детальную разбивку частей зданий.

В ходе строительства делают различные контрольные измерения, которые одновременно с разбивочными работами обеспечивают возведение зданий и сооружений в соответствии с их запроектированными размерами и формами.

Список используемой литературы

1. . Геодезия : учеб. пособие для студентов высш. учеб. заведений / А.В. Маслов, А.В. Гордеев, Ю.Г. Батраков.- М.: Колос, 2006.-598 с.

. Геодезия и топография: учебник для студ.вузов/ Г.Д.Курошев, Л.Е.Смирнов. - 2-е изд., стер. - М.: Издательский центр «Академия», 2008. - 176 с.

. Клюшин Е.Б. Инженерная геодезия / Е.Б. Клюшин, М.И., Киселев, Д.Ш.Михелев. - 4-е изд., испр. - М.: Академия, 2000. - 480 с.

. Поклад Г.Г. Геодезия / Г.Г. Поклад, С.П. Гриднев. - М.:Академический проспект, 2007 - 592 с.

. Маслов А.В. Геодезия / А.В. Маслов, А.В. Гордеев, Ю.Г. Батраков. - М.: КолосС, 2006. - 598с.

. Кулешов Д.А. Инженерная геодезия для строителей / Д.А.Кулешов, С.Е Стрельников. - М.: Недра, 1990. - 256 с.

. Яковлев Н.В., Беспалов Н.А., Глумов В.П. и др. Практикум по высшей геодезии.: Учебное пособие для вузов - М.: Недра, 2008- 382 с.

. Левчук Г.П., Новак В.Е., Конусов В.Г. Прикладная геодезия: Основные методы и принципы инженерно - геодезический работ. - М.: Недра 2009;

ПРИЛОЖЕНИЕ

ВЫЧИСЛЕНИЕ РАЗБИВОЧНЫХ ДАННЫХ ДЛЯ ВЫНЕСЕНИЯ НА МЕСТНОСТЬ ПРОЕКТА СООРУЖЕНИЯ. СПОСОБОМ ПРЯМОУГОЛЬНЫХ КООРДИНАТ

Координаты точек Б/1,Б/4,А/1,А/4 определяют графически по генплану.

Решение обратной геодезической задачи.

Вычисление разбивочных углов и длин линий.

Для контроля можно вычислить дополнительный разбивочный угол :

Поправки длины:

Вычисляем наклонное расстояние  и  по формуле . Для этого по генплану определяют отметки точек I, II, Б/1, Б/4.

Вычисляем превышения.

Вычисляем поправки за наклон линии к горизонту.

Поправка в длину линии за компарирование рулетки.
