В каждый ТК включаются мультисервисные коммутаторы доступа (МКД), который, оперируя терминологией ТФОП, представляет собой оконечную (опорную) станцию местной телефонной сети. На рисунке показана звездообразная топология связи МКД и ТК, но на уровне транспортной сети (третий раздел настоящего РТМ) организуются два независимых (в смысле надежности) пути передачи информации между этими узлами коммутации пакетов. Все ТК связаны с магистральным коммутатором (МК), который обеспечивает выход в сети дальней связи для междугородных и международных соединений, то есть является аналогом АМТС.

В результате, создается трехуровневая сеть. В принципе, может быть более выгодным переход к двухуровневой сети. Выбор оптимального числа иерархических уровней относится к задачам конкретного проектирования.

Определение оптимального решения - самостоятельная задача, выходящая за рамки данного РТМ. Она может быть решена различными способами. Не исключен метод перебора всех практически допустимых вариантов, так как их число существенно меньше теоретически возможных комбинаций.

.6 Построение мультисервисных сетей.Принципы использования коммутаторов Softswitch

Коммутатор Softswіtch - один из основных элементов NGN. В настоящее время в отечественной технической литературе еще нет ни общепринятого перевода термина "Softswіtch" (можно найти такие варианты: программный, гибкий, интеллектуальный коммутатор и иные определения), ни точного перечня функций, которые выполняют соответствующие аппаратно-программные средства.

В этом РТМ используется словосочетание "коммутатор Softswіtch", которое чаще всего встречается в технической литературе на русском языке.

Некоторая неясность в перечне тех функций, которые выполняет коммутатор Softswіtch, объясняется тем, что концепция NGN еще только формируется. В процессе развития телефонии также существовали различные мнения о делении функций между коммутационными станциями и другими видами оборудования (узлами спецслужб, центрами технической эксплуатации, центрами расчета с абонентами и другими). Более того, в процессе цифровизации ТФОП функции аналого-цифрового преобразования перешли из систем передачи в абонентские комплекты коммутационных станций.

Различие в принципах построения сетей с коммутацией каналов и пакетов - как и одноименных технологий - не позволяет провести простую аналогию между коммутатором Softswіtch и оборудованием распределения информации, которое используется в ТФОП. Это объясняется тем, что в коммутаторах Softswіtch часто используется комплекс функций, которые в ТФОП распределены между коммутационными станциями, узлами Интеллектуальной сети (ИС), средствами обработки сигнальной информации (включая соответствующие конверторы), устройствами управления сетью электросвязи, а также другими элементами инфокоммуникационной системы.

Правда, коммутаторы Softswitch иногда сравнивают с оборудованием ТФОП класса V или IV, но такое соответствие справедливо, в основном, с точки зрения того уровня иерархии, которое он занимает в сети. Общность Softswitch с современными коммутационными станциями ТФОП заключается также в разделения функций предоставления услуг (транспорт, коммутация) и формирования услуг (обработка вызовов по заданным правилам). С функциональной точки зрения коммутатор Softswitch можно рассматривать как аппаратно-программные средства для управления вызовами в тех телекоммуникационных сетях, которые используют технологии IP и/или ATM.

В идеале Softswitch должен поддерживать все известные протоколы IP телефонии - MGCP, H.248 (MEGACO), SIP, H.323 - и осуществлять их конвертацию. Кроме того, Softswitch, в ряде случаев, должен поддерживать семейство протоколов SIGTRAN, используемых для сигнализации в сетях IP телефонии. Также могут поддерживаться различные виды систем сигнализации, используемые в ТФОП. Для этого приходится устанавливать специальные шлюзы сигнализации.

Многие Операторы уже используют аппаратно-программные средства, входящие также в состав классического коммутатора Softswitch. Для таких Операторов большое практическое значение имеет распределенное (или модульное) оборудование Softswitch, которое позволяет экономично создавать и развивать IP сеть, приобретая только отсутствующие аппаратно-программные средства.

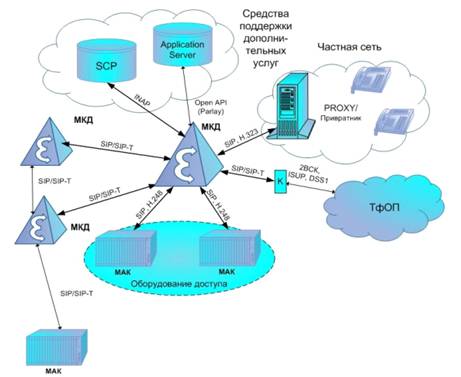

Рис. 2.6.1-Пример использования коммутатора Softswitch

2.7 Мультиплексор FG-FOM155L2

Примером построения мультисервисных транспортных платформ в сетях SDH транспортной сети Астрахани филиала Ростелеком, является сеть с использованием Мультиплексоров FG-FOM155L2.

Описание оборудования

Мультиплексор выделения/добавления FG-FOM155L2 дает возможность гибкого многовариантного конфигурирования и сочетания таких различных трибутарных интерфейсов как FXS, FXO, V.35, E1, E3, Fast Ethernet, STM-1 ATM и STM-1.

Полностью соответствуя всем принятым международным стандартам, оборудование FG-FOM155L2 совместимо с оборудованием передачи данных других производителей. Пользователи могут строить собственные STM-1 или STM-4 сети или использовать это оборудование совместно с другим оборудованием мультисервисных транспортных платформ в сетях SDH или оборудованием передачи данных для построения различных транспортных сетей или сетей доступа.

Рис 2.7.1-Внешний вид модуля FG-FOM155L2

Оборудование FG-FOM155L2 поддерживает следующие функции кросс-коммутации:

Для STM-1 конфигурации: 8 × 8 VC-4.

Для STM-4 конфигурации: 16 × 16 VC-4.

LOCC: 504x504 VC-12 (24x24 VC-3), или 1008x1008 VC-12 (48x48 VC-3).

Матрица переключения данных: 2,5 G на слот.

АТМ-матрица переключения:622M на слот.

Кросс-коннект 64 кбит/с: 128x128 на слот.

Мультиплексор FG-FOM155L2 поддерживает следующие интерфейсы:

Линейные интерфейсы

− 2x STM-1;

− 2x STM-4.

Трибутарные интерфейсы

− TDM2x STM-1;

− TDM: 21x E1;

− TDM3x E3;

− IP/Ethernet: 8x 10/100M (прозрачный);

− IP/Ethernet: 6x 10/100M L2 (коммутатор 2-го уровня);

− IP/Ethernet: 4x XRE™;

− Комбинированный (IP/Ethernet и TDM): 4x 10/100M (коммутатор) +

x E1;

− Голосовые: 6x FXS и 24x FXO;

− 4x V.35 (Nx64 Kb/s).

Возможности SDH

-Мультиплексор FG-FOM155L2 поддерживает GFP инкапсуляцию (Рекомендация МСЭ-Т G.7041/Y.1303) для Ethernet-трафика.

Мультиплексор FG-FOM155L2 поддерживает виртуальные соединения VC-12-Xv (Рекомендация МСЭ-Т G.707/Y.1322) эффективно отображая данные при передаче в сетях SDH. Мультиплексор FG-FOM155L2 также поддерживает алгоритм LCAS (G.7042) на уровне VC-12-Xv, что позволяет динамически настраивать полосу пропускания.

Мультиплексор FG-FOM155L2 обеспечивает функции защиты сети SDH, включая защиту секции мультиплексирования кольцом (Multiplex Section Shared Protection Ring) (в версии STM-4), секцию мультиплексирования защитой 1 + 1 (Multiplex Section Protection 1 + 1 unidirectional) и защиту соединения подсети (Sub-Network Connection Protection) SNCP на уровнях VC-12/3/4.

Функция синхронизации осуществляется материнской платой мультиплексора FG-FOM155L2. Функция синхронизации выделяет восстановленный синхросигнал c одного из линейных входов STM или трибутарного входа Е1 или же синхросигнал от генератора уровня Spectrum-3, установленного на материнской плате в качестве опорного источника системного синхросигнала.

Любой входной синхросигнал может служить как основным, так и второстепенным источником синхронизации. Существует возможность использования до 4 опорных синхросигналов, для которых устанавливается

свой уровень приоритета, что обеспечивает дополнительную защиту.

Заключение

За время практики (с 16 по 29 декабря) проведенной на предпритии «Ростелеком» получил полезные для меня знания.

Во-первых, при изучении общей структурой Астраханского филиала «Ростелеком» я узнал расположения всех станционных узлов города.

Во-вторых, ознакомился с структурой распределением персонала, а также оборудованием транспортного центра технической эксплуатации телекоммуникаций.

Немало важным являются умение работать в специальных компьютерных программах, необходимых для работы в данной сфере.

Ежедневно мы проводили мониторинг тр сети Определяли места повреждения при аварийных сообщениях систем управления тр сети. С помощью определенных команд, введенных в терминал можно проверять не только работу станции, но и выявлять неисправности на станционной стороне

Для меня эта практика оказалась довольно понятной и интересной. Я узнала много нового о своей специальности, а тот теоретический материал, изученный мной в течение всего курса, закреплен с помощью практическим выполнением работы.

Были изучены все виды профессиональной деятельности, формирующие общие и профессиональных компетенции, также приобрел необходимые умения и опыт практической работы студентами 3 курса.
